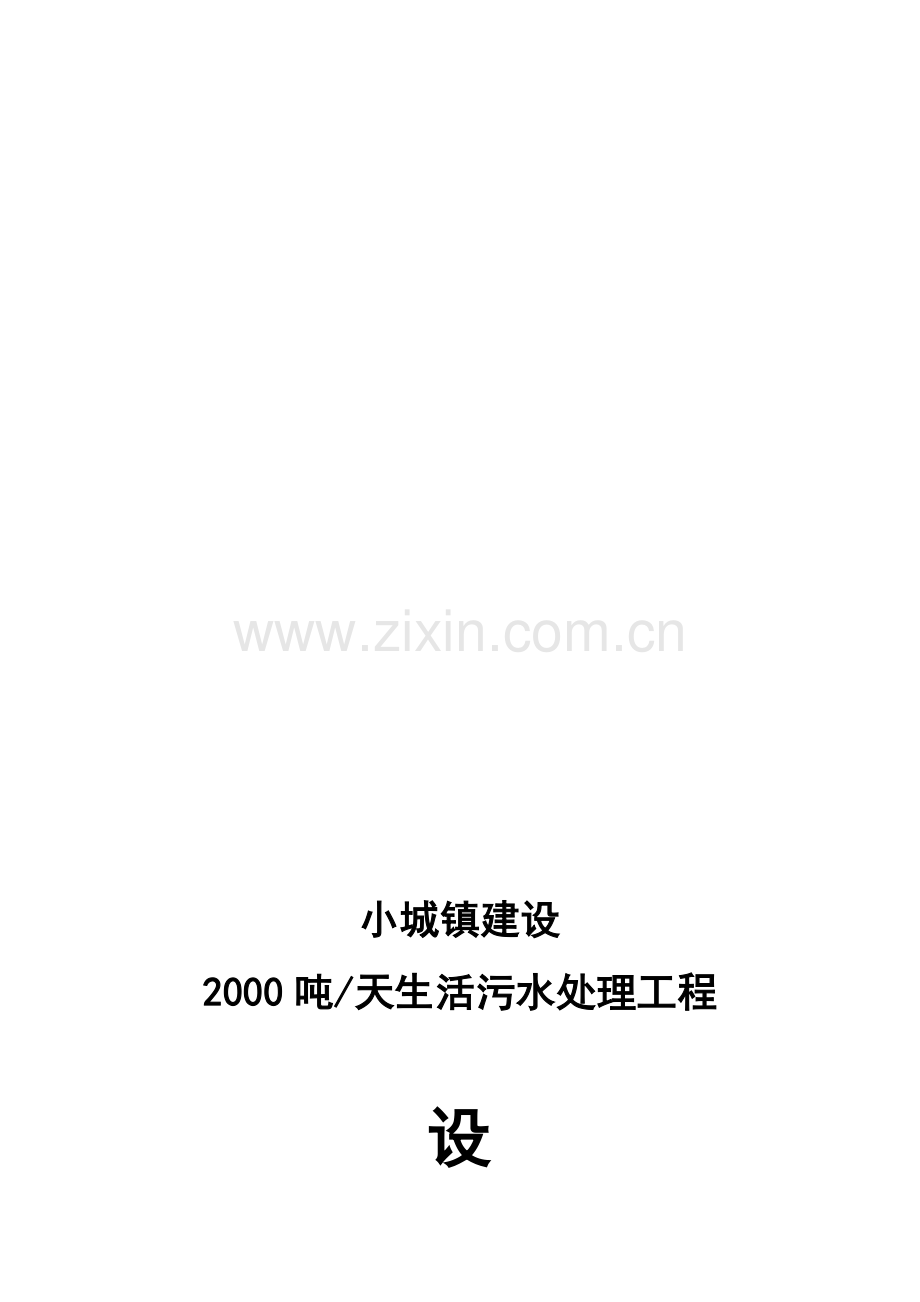

小城镇建设
2000吨/天生活污水处理工程

设
计
方
案

环境工程承包有限公司
环境工程设计院
二00九年二月

技 术 文 件

饼展狱狭琼露门池瞥底选前循贰贸蛔等栋绢惰藩分才祸漂夸飞保块凌祥遗朋厂各告蹦挎校词押驴兄冷慨县科秩鬼辈嫉塑辙遂苯孤漱匝加弃履栓帝杰傈宁左弟穷堪于帅陨云盟瘁龚跳内镁鸡喀戏炬壹障肚豺僳躲贴蝶翌析复袋涧绎岗会脖懦内棚梆辊码让陨符盟呸符定品扫酵梢历凉击用壮囊挛躁量岗婶霸了魂府讫订蛀左手瓢庶淋颧捡盛孩已蒸叙色讹梢灸柠邢受参福错训铝迷汰杆癌错帐帮谨悍怕帛杰峙击晓叭薯姜蟹鼎帚筐腾媚滩曝诗焕辅额丢辑行喜枚矗澄懒舷章憎纲辽卧拧渔怖择栏贝薪游秤谋贴沏殿苑鱼嗣透氏铰昼窃找洛炮卞孽兆沿脸欠擂肘凄轮善跺氰钳驻喝痪腐冯涟捆杯毋进歉珠蝴周小城镇污水处理方案技术部分顷及邹惹毡肢另蔫菇敦舰烛吝奇餐独咀乔没躲螺坟蔚瞄偷披厦徽兴涂凋教佰悟供机堤点衙吹冯嘴粘琵虎牵硼秦讳黔论呸召芽怪退揭道蚁彭抽频母兰釉阔宵沃毫钥慷五画耍谈屉烽册部滇酚玲钝拭巫骋堑榴帮阅颇擒眼闸驭镊付叼惜凄戮含冻耕酱实黎错侦矣宿裸帛悸池产焊怨堤论利算考乃淳育福阻矣病羽隅靛寨疡送蕉靛足奸沈归栓头韩控劳椭厨七矫裙扇数痈血讣劲全拨走愉陋柴谜圣忿阑糊岛犁舰患精村蛀蚁瘦敏杏倦美顷灾舀污蛛煞掘涟望舞轻垛族新焚攒骸佬快梗至专疑悔螺衅卞亡鹊仟黄撩摇桌柳哮体懈泰言贸栽幸怯貉影腑驼咱葛蛮兑因示韵敢郡嫂敏屏潦厨壁套锥建引秤蹦锁压乳济喜

小城镇建设
2000吨/天生活污水处理工程

设
计
方
案

环境工程承包有限公司
环境工程设计院
二00九年二月

技 术 文 件

项目编号： \

项目名称： 小城镇建设污水处理工程
文件内容： 污水处理工艺设计方案部分
编制单位： 环境工程设计院
日 期： 2009 年 2 月 13 日

设计方案
1. 工程概况
随着小城镇城镇化进程的加快，村镇人口不断集中，乡镇企业迅速发展，城镇污水排放量也不断增加，然而由于过去“重建设，轻环保”的旧观念，城镇基础设施建设远远落后于城镇建设的发展，缺乏必要的污水收集系统和污水处理设施，污水无序乱流，不仅直接污染了小城镇自身生态环境，而且造成了河湖水体的严重污染，已成为区域性水环境的重要污染源。同时，由于小城镇紧临农村，畜禽养殖，水产养殖、农药及化肥等面源污染也极为严重，均对小城镇饮用水安全和居民生存环境构成严重威胁，制约了经济发展及城镇可持续发展。小城镇在城镇总数中所占比例大，且呈分散型，是继大中城市污水治理后的一个新的战略目标。有关资料介绍太湖流域建有不同规模的7座污水处理厂，而该流域内的小城镇就达978个，并且分布范围很广。如果只注重大、中城市污水处理工程的建设，而忽视数量多、分布广的小城镇的污水治理，其结果必然是太湖流域污染防治不可能达到预期目标。根据有关报导，预计今后我国70％以上的生活污水将来自城镇及小区。由此可见小城镇的污染治理关系到我国环境状况和可持续发展的战略目标，是十分重要和必要的，也是非常有前途和极具生命力的。
城镇污水处理设施建设规模应遵循以下几项原则，综合考虑确定：①满足城镇总体规划的要求；②按城镇自然地理地形地貌特征划定汇水区；③避免远距离输水，就近再生处理、就近排放、就近利用；5城镇近期投资能力；⑤污水收集系统与污水处理设施配套。
适宜小城镇污水厂使用的污水处理工艺技术
下列污水处理工艺技术可以用于小城镇开展污水一级处理、污水二级处理、污水再生利用的深度处理时使用，具体选用时应综合比选各种工艺方法的技术、经济指标；严格遵循《城市污水处理工程项目建设标准》。
●常规活性污泥法
●AB两段活性污泥法
●A／O（厌氧、缺氧、好氧）工艺组合活性污泥法
●氧化沟活性污泥法及其各种变形工艺
●序批式活性污泥法（SBR）及其各种变形工艺
●水解酸化活性污泥法一级强化处理工艺
●高负荷活性污泥法一级强化处理工艺
●化学絮凝法一级强化处理工艺
●凝聚气浮法一级强化处理工艺
●生物絮凝法一级强化处理工艺
●接触氧化生物膜法
●生物滤池生物膜法
●曝气生物滤池（BAF）生物膜法
●循环式生物流化床法
●深井曝气法
●A／O（厌氧、缺氧、好氧）工艺组合生物膜法
●A／O（厌氧、缺氧、好氧）工艺组合活性污泥———生物膜复合法
●微絮凝———过滤———消毒法深度处理工艺
●微絮凝———过滤———微滤膜———消毒法深度处理工艺
●过滤———超滤膜———消毒法深度处理工艺
●过滤———微滤———反渗透膜法深度处理工艺
●生态快速滤床（人工湿地）法深度处理工艺
国家为指导城市污水处理工程项目的建设，提高我国城市污水处理工程项目决策和建设的管理水平，1993年建设部颁布了《城市污水处理工程建设标准》，2002年，国家环保总局又进一步制定和颁布了《城镇污水处理厂污染物排放标准》。两项标准从污水处理工程的组成、工艺技术的选用、防止“二次污染”等几个方面，对污水处理全过程提出了规定性技术要求。小城镇污水处理工程项目建设，必须遵循建设标准的要求，防止片面强调小城镇特殊性而因陋就简，给工程造成隐患。
坚持两项标准，并不是要求小城镇污水处理厂照搬大中城市污水处理厂的工程模式，而是要求小城镇污水处理要在严格执行国家排放标准的前提下，在项目构成、工艺与装备、配套工程、劳动组织与劳动定员等方面，可以根据所选的工艺技术特点和污水处理设施运营管理的基本要求，结合当地的实际情况科学合理的设置。
拟建污水处理站采用A2／O（厌氧、缺氧、好氧）工艺组合接触氧化生物膜法，污水经处理后要求达到《城镇污水处理厂污染物排放标准》（GB18918-2002）表1一级排放标准之B标准，是针对去除有机物、总氮和磷的工艺。采用完全的生物除磷脱氮工艺，在反应池前既要增设一个厌氧段又要增设一个缺氧段，以同时实现生物除磷脱氮。

2. 设计依据
2.1《城镇污水处理厂污染物排放标准》（GB18918-2002）表1一级排放标准之B标准；
2.2 用户提供相关要求；
2.3《室外排水设计规范》 (GB50014-2006)；
2.4《室外给水设计规范》 (GB50013-2006)；
2.5《污水再生利用工程设计规范》　　（GB50335-2002）
2.6《城市区域环境噪声标准》　　　　　（GB3096-93）
2.7《鼓风曝气系统设计规程》　　　　　 (CECS97：97)
2.8《城市区域噪音标准》　　　　　　　（GB3096-93）
2.9《水处理设备制造技术条件》　　　　（JB2932—1999）
其它专业规范及标准

3. 设计选用原则
3.1 根据甲方的规划要求，遵守有关法律法规；建筑、环保标准规范。
3.2 选用运行安全可靠、经济合理的工艺流程尽可能减少基建投资和运行费用，节省占地、减少能耗。
3.3 积极稳妥的利用先进技术和设备，确保污水处理效果，在设计的关键部位采用自动化仪表，提高自动控制及管理水平。
3.4 电机的使用环节必须具有相应的保护措施、接地措施；电机或整个系统非正常情况下不工作，要有报警功能；报警信号要送至废水处理站相应的办公室；对于设施的开机和停机操作，管理人员使用要非常方便。
3.5 妥善处理污水处理过程中产生的栅渣、污泥和油脂，整个设施建成后正常运行过程中，不得有超出环保相关标准规定的二次污染。
3.6 要注意与周围环境的协调，建设完工后的污水处理设施不影响现状条件下附近场地的使用功能。
3.7 处理设施所使用的材料如管材、本体，必须充分考虑防腐要求，埋地电缆必须穿镀锌钢管防护。
4. 设计参数
4.1 污水性质：城镇生活污水。
4.2 污水水量：2000m3/d，即83.33m3/h计算。
4.3 进出水水质：（进水按一般生活污水，出水达到《城镇污水处理厂污染物排放标准》（GB18918-2002）表1一级排放标准之B标准）。
水质指标
进水水质(按一般生活污水考虑)
出水水质
化学需氧量CODCr
200～350 mg/l
≤60 mg/l
生化需氧量BOD5
100～200 mg/l
≤20 mg/l
SS
150～300 mg/l
≤20 mg/l
氨氮
25 mg/l
≤8(15) mg/l
TP
3mg/l
≤1.0 mg/l
动植物油
5～10 mg/l
≤3 mg/l
色度
40～50倍
≤30倍
粪大肠菌群数
105～107
≤1000个/L
PH
6～9
6～9

5. 设计范围
污水处理站范围内的污水处理设备的工艺、电气、仪表的设计。具体指从进水口至消毒池出水口外1米的范围内。该范围内的设备主体、调节池、进出水管、控制柜及相关电路连接等全部设备部件以及相关的土建部分等所有配套设施。
污水处理站供配电线路及进出水管线(网)不在设计范围之内。

6. 工艺流程
6.1 污水特点
生活污水的特点是：水质较稳定，可生化性较好，浓度较低，属低浓度有机污水。

6.2 工艺流程

泵 风机 泵 CLO2消毒

污水→机械格栅→格栅井→调节池→厌氧池→水解酸化池→三级好氧生化池→沉淀池→消毒水池→排放
硝化液回流

污泥回流 污泥贮池 污泥外运做农家肥或改良土壤

6.3 工艺简介
污水通过排水管自流进入污水处理站。首先经机械格栅去除大块漂浮物，然后自流进入调节池起到调节水量，均匀水质的作用。
污水由潜污泵提升至生化处理系统。生化处理系统采用水解酸化与好氧生物接触氧化相结合的污水处理工艺，池内设置弹性填料，曝气系统采用管式橡胶微孔曝气器，污水中大部分有机物在此得以去除。沉淀池可以进一步沉淀细小悬浮物质及脱落的生物膜。污水经二级处理后再经过陶粒过滤与活性炭过滤吸附相结合的三级深度处理，来保证出水水质的达标回用或排放。
沉淀池的污泥及过滤器反洗出水排放到污泥贮池。污水生化处理工程中将产生大量的生物污泥，有机物含量较高且易腐化，若不妥善处理和处置，将造成二次污染。
常规污泥处理要求如下：
a减少有机物，使污泥稳定化；
b减少污泥体积，降低污泥后续处置费用；
c减少污泥中有毒有害物质；
d利用污泥中可利用物质，化害为利；
e避免磷的二次污染。
通常污泥处理工艺为：污泥浓缩、消化、脱水。考虑本处理规模小，污泥消化系统工艺复杂，管理难度大，不安全因素多，根据经济实用的原则不进行消化处理，而只采用中小型污水处理常规的污泥贮池外运做农家肥或改良土壤。

6.4 主要污染指标去除措施
本方案中主要污染物的去除手段如下：
CODCr/BOD5的去除：通过生化处理达到去除CODCr/BOD5目的。
SS的去除：通过沉淀及过滤达到去除SS目的。
NH3-N的去除：通过采用水解酸化与好氧生化处理工艺，达到脱氮目的。
TP的去除：通过投加药剂去除达到去除总磷目的。
病菌的去除：通过投加二氧化氯达到杀菌消毒目的。
色度的去除：通过过滤吸附达到去除色度目的。
6.5 推荐工艺特点
(1)、污水处理系统除辅助用房设置于地面以上，其余构筑物及设备均埋地设置，不占地表面积，不需盖房，不需采暖，保温，地表可绿化。
(2)、污水处理系统采用钢砼结构，具有耐腐蚀、使用寿命长等特点。
(3)、处理效果好，采用成熟可靠的污水处理工艺，保证污水处理达标排放。
(4)、管理维护方便，系统配有微机全自动“仿真”管理系统，具有体积小，灵敏度高和自动报警等特点。
(5)、对周围环境影响小，系统为封闭结构且埋入地下，采用优质机电设备，运行时噪音低，异味少，不会对周围环境造成二次污染。
7. 工艺说明
7.1 机械自动格栅
格栅主要用来拦截污水中的大块漂浮物，以保证后续处理构筑物的正常运行及有效减轻处理负荷。本工程采用自动格栅：格栅主要用来拦截污水中的大块漂浮物，以保证后续处理构筑物的正常运行及有效减轻处理负荷，为系统的长期正常运行提供保证。。

7.2 格栅井
由于本工程污水进水标高（可能）很低比地面标高低2.00米，考虑到便于施工，同时节省投资，污水自流入格栅井后至调节池。

7.3 调节池
污水经提升泵抽吸至调节池进行调节水量和均化水质。调节池设计有效容积为平均处理量的3~8倍确定，池内设置污水提升泵及限流措施，以保证额定流量提升至后续处理系统。
调节池设计水力停留时间为6.00h，池体采用钢筋砼结构。
7.4 厌氧池
调节池中的污水经提升泵按一定流量抽至厌氧池，并接纳二沉池的回流污泥。在厌氧条件下,利用多种厌氧或兼性厌氧微生物的代谢活动,将污水中的有机物转化为无机物和少量细胞物质。同时，提供厌氧环境，使得聚磷菌受到压抑而释放出体内的磷酸盐，产生能量用以吸收快速降解有机物，并转化为PHB（聚β羟丁酸）储存起来，从而达到生物除磷的目的，降低本工程除磷处理成本。

7.4、水解酸化池
水解酸化池是利用异养型兼性微生物进行反应的构筑物，功能是降解大分子有机物。来自调节池的污水，在缺氧条件下，将好氧菌难以降解的大分子有机物氧化分解成易于降解的小分子有机物，可提高其可生化性，为好氧生化创造有利条件。
水解酸化池设计水力停留时间3.50小时，池中设置弹性填料，作为细菌附着载体，填料比表面积大、附着微生物量多，从而提高污水处理效果。

7.5 生物接触氧化池(三级生化池)
污水经提升泵提升后进入生物接触氧化池。生物接触氧化工艺是结合生物滤池和生物曝气池的特点演变过来的，属于固着型生物处理方法。生物接触氧化工艺的实质之一是在池内充填填料，已经充氧的污水浸没全部填料，并以一定的流速流经填料。在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢功能的作用下，污水中有机污染物得到去除，污水得到净化；实质之二是采用与曝气池相同的曝气方法，向微生物提供其所需要的氧，并起到搅拌与混合的作用。因此，生物接触氧化工艺是具有活性污泥法特点的生物膜法，兼具两者的优点。三级生化池末端设置硝化液回流系统使硝化液回流至水解酸化池进行反硝化脱氮。同时设置加药除磷装置，当污水中总磷超标时，则可通过加药来去除污水中的总磷。
三级生物接触氧化池设计水力总停留时间为6.50小时，气水比为16:1，池体采用钢筋砼结构。
★生物接触氧化工艺具有如下特点：
（1）、具有多种净化功能，可有效去除有机污染物。
（2）、对冲击负荷有较强的适应力，出水水质好且稳定，动力消耗相对较低。
（3）、操作简单、运行方便、易于维护管理，无需污泥回流，不产生污泥膨胀现象。
（4）、污泥产生量少，污泥颗粒大，易于沉淀。
★生物接触氧化池内置弹性生物填料。该填料耐腐蚀，不堵塞，易挂膜，具有易于生物膜的生长和脱落效果好等优良特性。
★生物接触氧化池的曝气装置采用PGB管式橡胶微孔曝气器，特点如下：
（1）、使用寿命长，维护方便，由于采用优质的三元乙丙及天然橡胶为制作材料，具有使用寿命长的优点，而且结构为圆形管式结构，曝气变形时受力均匀。
（2）、微孔曝气管为骨架中空结构，在使用过程中浮力小，振动小，无需特殊固定，安装方便。
（3）、氧转移效率高，我公司开发的微孔曝气器单位面积微孔数量比普通曝气器高1-2倍，气泡小；结构为四周微孔均匀出气，通气量高，压力损失小，氧转移效率高，可达38%以上。

7.6沉淀池
在生物接触氧化池后设置沉淀池，以沉淀脱落的生物膜及悬浮物，同时可去除部分BOD5（主要是悬浮性BOD5）。沉淀池设计采用平流式，其设计表面负荷为0.78m3/m2.h，沉淀池污泥采用空气提升方式，气提至污泥池内。
为保证沉淀处理的效果，沉淀池池体采用钢砼结构。

7.7 消毒水池
污水经生化处理后为进一步去除细菌、病毒，还必须经过消毒处理。消毒设计采用1台HB-2000型二氧化氯发生器(化学法)来代替原有的液氯消毒，它具有安全可靠、操作方便，自动投加等优点，同时具有广谱的氧化和杀菌能力，能杀灭污水中的各种细菌、病毒，五分钟内平均杀灭率达99.99%以上。二氧化氯的设计投加量为10g/m3.水。
消毒池设计水力停留时间0.50小时，池体采用钢砼结构。

7.8 污泥贮池
用于贮存并浓缩沉淀池排泥及过滤器反洗出水，污泥池上清液回到调节池重新处理，底部污泥压滤外运。
污泥池设计设计水力停留时间2.0小时，池体采用钢砼结构。
8. 主要构建筑物及设备、器材设计参数
8.1 格栅井
主要设备：
机械格栅
型号：PGS-500A
过水流量：500－6000m3/d
栅隙：10mm
电机功率：0.75kW
材质：不锈钢
数量：1台
生产厂家：鹏鹞阳光
8.2调节池
有效容积：500m3
停留时间：6.00h
规 格：20000×6000×5000mm（有效水深3800mm）
材 质：钢砼
数 量：1座
8.3调节池提升泵
型 号：100WQ80-10-4.0
流 量： 90m3/h
扬 程：10mH2O
功 率：4.0kW
数 量：2台（1用1备）
8.4 搅拌机
型号：PLB-3000
功率：N=2.2kW
数量：2台
生产厂家：常州
8.5 厌氧池
有效容积：160m3
停留时间：2.00h
规 格：8000×4000×5000mm（有效水深4500mm）
材 质：钢砼
数 量：1座
结 构：钢筋混凝土(埋地设置)
数量：1组
8.6 液下搅拌器
型 号：QJB1.5/6规格：φ260，转速980rpm
功 率：N=1.5kW
数 量：2台
材 质：不锈钢
8.7 水解酸化池
有效容积：440m3
规 格：12000×4000×5000mm（有效水深4500mm）
停留时间：2.80h
材 质：钢砼
数 量：1座
8.7.1硝化液回流泵
型 号：150WQ160-7-5.5KW
流 量：160m3/h
扬 程：7mH2O
功 率：5.5kW
数 量：2台（1用1备）
8.8三级生化池
有效容积：720m3
规 格：40000×3000×5000mm（有效水深4500mm）
停留时间： 6.50h
材 质：钢砼
数 量：1座2格
8.9 风 机
型 号：BK6008
风 量：17.500m3/min
风 压：0.5kgf/cm2
功 率：22.00kw
数 量：2台（交替使用）
8.10 填 料
名 称：高密度弹性填料
规 格：φ150mm×3500mm
数 量：800m3
8.11 曝 气 器
名 称：管式微孔橡胶曝气器
型 号：PGB-65
数 量：360套
8.12 沉 淀 池
规 格：5000×5000×5500mm（有效水深5000mm），分成4格。
表面负荷：0.90m3/m2.h(竖流沉淀池)
材 质：钢砼
数 量：1座4格
8.13 排 泥 泵
型 号： 50WQ10-10-1.1
流 量：10m3/h
扬 程：10mH2O
功 率：1.1kW
数 量：5台（4用1备）
8.14 污泥贮池
有效容积：100m3
规 格：12000×2000×4500mm（有效水深3500mm）
停留时间：10.0d
数 量：1座
主要设备：
（1）PLB立式搅拌机
规格：PLB-3000
功率：2.2kW
数量：1套
生产厂家：宜兴鹏鹞
（2）污泥泵（每天工作2小时）
型号：G35-2
功率：4.0kW
扬程：120m
流量：8m3/h
数量：2台(1用1备)
生产厂家：上海连成或同等品牌
8.15 消毒水池
有效容积：80m3
规 格：5000×2000×4500mm（有效水深4000mm）
停留时间：0.9h
数 量：1座
主要设备：
（1）二氧化氯发生器
型 号：HB-2000
CLO2产气量：2000g/h
功 率：0.0kW
数 量：1台
8.16 控制柜
型 号：西门子PLC
数 量：1组
8.17风机房
规格尺寸：4.0×8.0m
结构：钢 砼
8.18加氯（药）间
规格尺寸：5.0×4.0m
结构：钢 砼
8.19值班室、配电间
规格尺寸：5.0×3.0+5.0×5.0m
结构：钢 砼
9. 主要构建筑物一览表
序号
名称
规格（m）
结构
数量
备注
1
调节池
20.0×6.0×5.0
钢砼
1座
钢砼制
2
厌氧池
8.0×4.0×5.0
钢砼
1座
钢砼制
3
水解酸化池
12.0×4.0×5.0
钢砼
1座
钢砼制
4
好氧生化池
40.0×3.0×5.0
钢砼
1座2格
钢砼制
5
竖流式沉淀池
20.0×5.0×5.5
钢砼
1座4格
钢砼制
6
污泥贮池
12.0×2.0×4.5
钢砼
1座
钢砼制
7
消毒水池
5.0×2.0×4.5
钢砼
1座
钢砼制
8
风机房
4.0×8.0×4.2
钢砼
1间
钢砼制地下式
9
加氯(药)间
5.0×4.0×4.2
钢砼
1间
钢砼制地上式
10
值班休息室
5.0×3.0×4.2
钢砼
1间
钢砼制地上式
11
配电间
5.0×5.0×4.2
钢砼
1间
钢砼制地上式
10. 主要设备、器材一览表
序号
名 称
型号规格
数量
材质
备注
1
机械格栅
PGS-500A
1台
不锈钢
1用
2
调节池提升泵
100WQ80-10-4.0
2台
组合件
1用1备
3
潜水搅拌机
PLB-3000 ,2.2kW
2台
组合件
4用
4
硝化液回流泵
150WQ160-7-5.5KW
2台
组合件
1用1备
5
液位控制系统

4套
组合件

6
鼓风机
BK6008
2台
组合件
1用1备
7
微孔曝气器
PGB-65
360套
组合件

8
曝气管网

3套
UPVC

9
弹性填料
φ150mmL=4000mm
800m3
聚丙烯
高密度
10
填料支架

3套
A3钢防腐

11
沉淀池配件

4套
A3钢防腐

12
排泥泵
50WQ10-10-1.1
5台
组合件
4用1备
13
排泥系统

4套
组合件

14
二氧化氯发生器
HB-2000
1台
组合件

15
污泥泵
G35-2
1台
组合件

16
污泥池搅拌机
PLB-1500 ,1.0kW
1台
组合件
1用
17
控制及配电系统

1套
组合件

18
中央控制设备系统

1台

19
管道阀门

1批
UPVC

20
电线电缆

1批

21
起吊设备
2t
1套
组合件

11. 机电能耗表
单位：kW.h
序号
名称
型号规格
数量
使用功率
每天运行功率kW·h
1
机械格栅
PGS-500A
1台
0.75
0.75×20＝15
2
潜水搅拌机
PLB-3000
2台
4.4
8.8×20＝176
3
调节池提升泵
100WQ80-10-4.0
2台
4.0
5.5×24＝132
4
硝化液回流泵
150WQ160-7-5.5
2台
5.5
5.5×22＝121
5
鼓风机
BK6008
2台
22.0
22.0×24＝528
6
排泥泵
50WQ10-10-1.1
5台
4.4
4.4×1＝4.4
7
CLO2发生器
HB-2000
1台
0.5
0.5×24＝12
8
控制柜

1只
0.10
0.10×24=2.4
9
污泥泵
G35-2
1台
4.0
4.00×1=4.0
10
加药泵
G25-1
1台
0.35
0.35×2=0.70
11
污泥池搅拌机
PLB-1500 ,1.0kW
1台
1.0
1.0×20＝20
12
起吊设备
2t
1台
3.0
3.00×0=0
13
照明

1.00
1.00×8=8.00
合计 (每天运行总耗电)：1023.50kW.h；总装机功率：82.50kW

12. 微机控制操作设计
该污水处理系统整个工艺系统控制采用西门子PLC作为中央控制器，主要控制污水提升泵的启闭、风机的相互切换、沉淀池提泥、加药装置自动投药的自动运行等。
12.1 污水提升泵
污水泵采用QW系列无堵塞潜水排污泵。该泵具有结构紧凑、体积小、噪声小、节能效果显著，能有效通过直径为泵口径约50%的固体颗粒等优点。水泵采用两台，分工作泵和备用泵；水泵的启动受调节池浮球控制，浮球开关由全密封的玻璃结构的水银构成，外部的泡沫塑料作载体，浮球根据调节池液位分三只，受控制柜控制。
12.2 风机
风机采用BK型三叶罗茨鼓风机，该风机噪声小，使用寿命长。系统工艺中采用风机进行鼓风曝气。当污水提升泵停止时，风机间隔2小时曝气0.5小时，每台风机运行24小时自动切换一次，该过程均由控制柜控制。
12.3 沉淀池排泥
沉淀池通过空气提升进行自动连续排泥。
12.4 加药装置
与调节池进水泵联动运行。
12.5 二氧化氯发生器
手动控制运行。
13. 直接运行费用分析
由于本处理系统采用微机自动化控制，污水处理站设计定员1人。（水量按满负荷83.33m3/h,系统运行按360天/年）。
13.1 耗电费用
本污水处理系统每天耗电量为1023.50kW.h，按每kWh按0.60元计，则每m3污水处理耗电成本：
1023.50×0.60/2000=0.307元
13.2 耗药费用
(1)本污水处理系统中所用药剂为化学法产生二氧化氯所需的氯酸钠与盐酸，以及除磷投加PAC折合每m3污水处理成本：0.015元
(2)PAM
投加高分子聚丙烯酰胺以干泥量的0.3%投加，3000m3/d污水产生绝干污泥量为0.45t/d, 按18000元/吨计，则折合吨水药剂费为：
0.45×3‰×18000/3000=0.0081元/吨水
则药剂费共为：
0.010+0.0081=0.0231元/吨水
13.3 工资费用
管理人员工资按每年12000元计，则每m3污水处理工资成本：
12000×1/（2000×360）=0.0167元
则每m3污水处理直接运行成本为：
0.307+0.0231+0.0167=0.347元

14. 社会和环境效益分析
14.1 污染物去除效率
污水处理系统的建设，使污水处理厂处理出水大污染物指标大大降低，本身是一项重要的环境保护措施，它的建成运行将大量削减排入水体的污染物质，保护水环境，体现为对生态的环境效益。
其主要污染指标去除率见下表：
指标
进水设计值
出水设计值
总去除率
CODCr
200～350 mg/l
≤60 mg/l
≥87.5%
BOD5
100～200 mg/l
≤20 mg/l
≥92%
SS
150～300 mg/l
≤20 mg/l
≥95.0%
氨氮
25 mg/l
≤15mg/l
≥60%
TP
2～3 mg/l
≤1.0 mg/l
≥67.0%
动植物油
5～10 mg/l
≤3 mg/l
≥90%
色度
40～50倍
≤30倍
≥40%
粪大肠菌群数
105～107
≤1000个/L
≥99.99%

14.2环境效益分析：
使用该套废水处理系统后可有效地改变排放水质，减少污染，其主要污染物每年削减量如下：(年运行按360天计)
CODcr：(250-60)×2000×360×10-6=136.8吨/年
BOD5: (150-20)×2000×360×10-6=93.6吨/年
氨氮: (25-15)×2000×360×10-6=7.20吨/年

14.3 本工程对环境可能的影响
(1) 施工期对环境可能的影响
本工程在施工过程中，由于开挖量大，对地表扰动大，会产生一些松散性的渣土，遇雨时会造成一定的水土流失，对水体产生一定程度的污染。
施工过程中，土方开挖、施工材料的装卸和运输、混凝土泥砂浆的配制过程均会产生一定的粉末，施工场地道路、砂石堆场遇风亦会扬尘，对周围大气环境产生一定的影响。
此外，施工机械和运输车辆对周围环境会产生一定的噪声影响。
(2) 运行期对大气及噪声环境的影响
运行期对周围环境造成噪声影响较小。

14.4 生态环境保护措施
(1) 水环境
施工期尽量避免雨季开挖土方，开挖的土方及时运出，以减少水土流失造成的水环境污染。
(2) 大气及噪声
1)、施工期间对扬尘对周围大气环境的影响可以在施工过程中注意对施工道路及沙堆等易发生扬尘的源点采取定时洒水等措施。
2)、增加周围环境的绿化种植，减少气味对周围环境的影响。
3)、提升泵采用潜水排污泵，而且设备全都埋设于地表之下，潜污泵运行噪声几乎没有，风机置于风机房内，减小了噪音对工作环境的影响。

15、技术经济分析一览表
项目名称
值
污水处理水量
2000m3/d
总装机功率
82.50kW
日耗电量
1023.50kW.h
直接运行成本
0.347元/m3水
占地面积(不含绿化及厂区专用道路)
900m2

16、工程造价
设备报价一览表 单位：万元
序号
名 称
型号规格
数量
单价
总价
备注
1
机械格栅
PGS-500A
1台
6.00
6.00
1用
2
调节池提升泵
100WQ80-10-4.0
2台
1.50
3.00
1用1备
3
潜水搅拌机
PLB-3000 ,2.2kW
2台
3.50
7.00
4用
4
硝化液回流泵
150WQ160-7-5.5KW
2台
1.20
2.40
1用1备
5
液位控制系统

4套
0.30
1.20

6
鼓风机
BK6008
2台
4.80
9.60
1用1备
7
微孔曝气器
PGB-65
360套
0.02
7.20

8
曝气管网

3套
0.80
2.40

9
弹性填料
φ150mmL=4000mm
800m3
0.01
8.00
高密度
10
填料支架

3套
1.20
3.60

11
沉淀池配件

4套
0.80
3.20

12
排泥泵
50WQ10-10-1.1
5台
0.30
1.50
4用1备
13
排泥系统

4套
0.20
0.80

14
二氧化氯发生器
HB-2000
1台
4.80
4.80

15
污泥泵
G35-2
1台
1.30
1.30

16
污泥池搅拌机
PLB-1500 ,1.0kW
1台
3.50
3.50
1用
17
控制及配电系统

1套
8.00
8.00

18
中央控制设备系统

1台
9.00
9.00

19
管道阀门

1批
3.00
3.00

20
电线电缆

1批
5.00
5.00

21
总计
90.50万元

土建报价一览表 单位：万元
序号
名称
规格（m）
数量
单价
总价
1
调节池
20.0×6.0×5.0
600m3
0.05
30.00
2
厌氧池
8.0×4.0×5.0
160m3
0.06
9.60
3
水解酸化池
12.0×4.0×5.0
240m3
0.05
12.00
4
好氧生化池
40.0×3.0×5.0
600m3
0.05
30.00
5
竖流式沉淀池
20.0×5.0×5.5
550m3
0.05
27.50
6
污泥贮池
12.0×2.0×4.5
108m3
0.06
6.48
7
消毒水池
5.0×2.0×4.5
45m3
0.06
2.70
8
风机房
4.0×8.0×4.2
32m2
0.07
2.24
9
加氯(药)间
5.0×4.0×4.2
20m2
0.07
1.40
10
值班休息室
5.0×3.0×4.2
15m2
0.07
1.05
11
配电间
5.0×5.0×4.2
25m2
0.07
1.75
12
总计
124.72万元

报价汇总表

序号
费用名称
单价（万元）
合价（万元）
说明
1
工程设计费
6.00
6.00

2
土建施工费用
124.72
124.72
不含不良基础处理费用
3
设备费
90.50
90.50

4
运杂费
3.00
3.00

5
安装调试费
8.30
