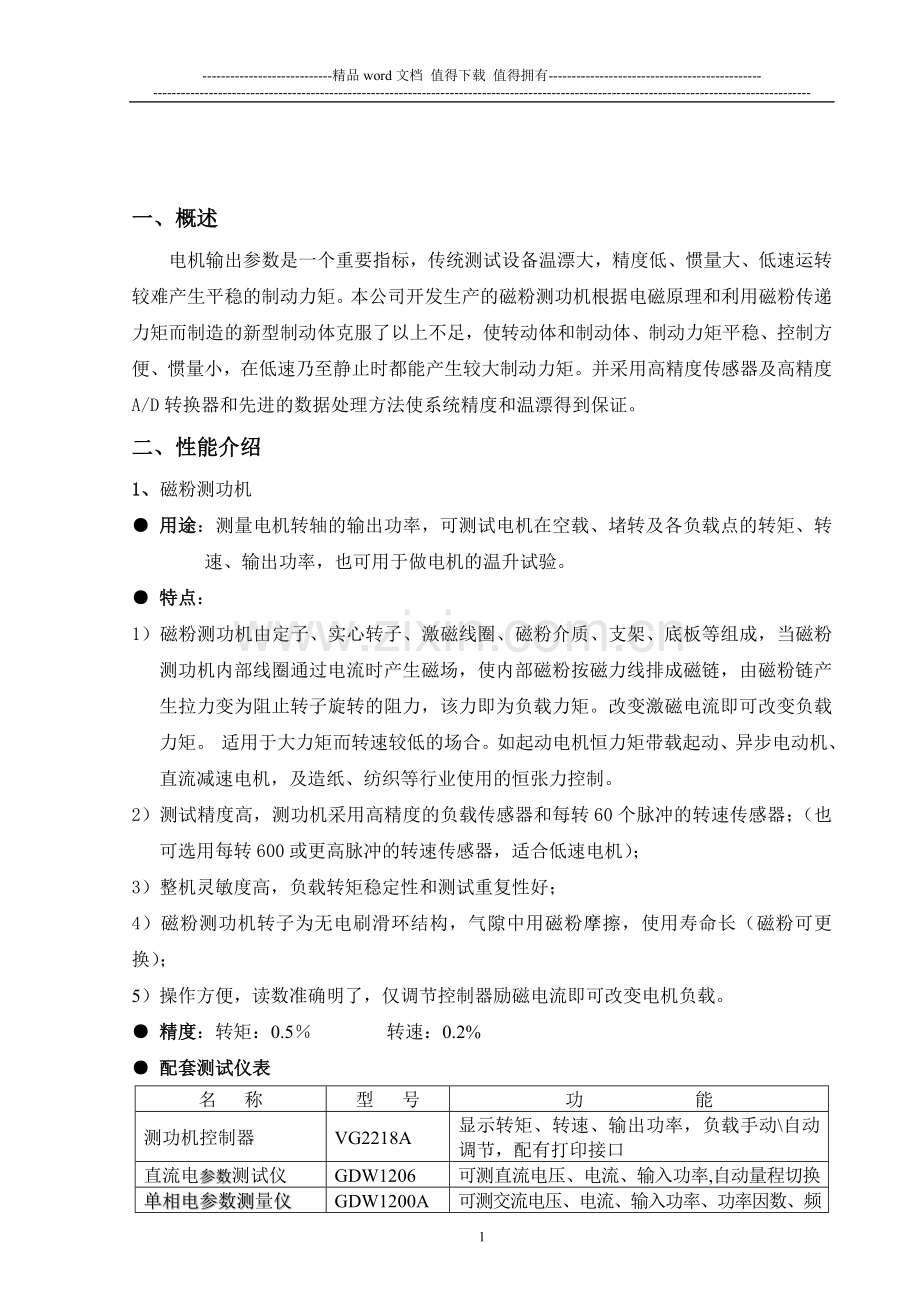

一、概述
电机输出参数是一个重要指标，传统测试设备温漂大，精度低、惯量大、低速运转较难产生平稳的制动力矩。本公司开发生产的磁粉测功机根据电磁原理和利用磁粉传递力矩而制造的新型制动体克服了以上不足，使转动体和制动体、制动力矩平稳、控制方便、惯量小，在低速乃至静止时都能产生较大制动力矩。并采用高精度传感器及高精度A/D转换器和先进的数据处理方法使系统精度和温漂得到保证。
二、性能介绍
1、磁粉测功机
● 用途：测量电机转轴的输出功率，可测试电机在空载、堵转及各负载点的转矩、转速、输出功率，也可用于做电机的温升试验。
● 特点：
1）磁粉测功机由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成，当磁粉测功机内部线圈通过电流时产生磁场，使内部磁粉按磁力线排成磁链，由磁粉链产生拉力变为阻止转子旋转的阻力，该力即为负载力矩。改变激磁电流即可改变负载力矩。 适用于大力矩而转速较低的场合。如起动电机恒力矩带载起动、异步电动机、直流减速电机，及造纸、纺织等行业使用的恒张力控制。
2）测试精度高，测功机采用高精度的负载传感器和每转60个脉冲的转速传感器；（也可选用每转600或更高脉冲的转速传感器，适合低速电机）；
3）整机灵敏度高，负载转矩稳定性和测试重复性好；
4）磁粉测功机转子为无电刷滑环结构，气隙中用磁粉摩擦，使用寿命长（磁粉可更换）；
5）操作方便，读数准确明了，仅调节控制器励磁电流即可改变电机负载。
● 精度：转矩：0.5％ 转速：0.2%
● 配套测试仪表
名 称
型 号
功 能
测功机控制器
VG2218A
显示转矩、转速、输出功率，负载手动\自动调节，配有打印接口
直流电参数测试仪
GDW1206
可测直流电压、电流、输入功率,自动量程切换
单相电参数测量仪
三相电参数测量仪
GDW1200A
GDW3001
可测交流电压、电流、输入功率、功率因数、频率
测功机动态控制器
VG2218B
可控制异步电机在非稳定区稳定运转

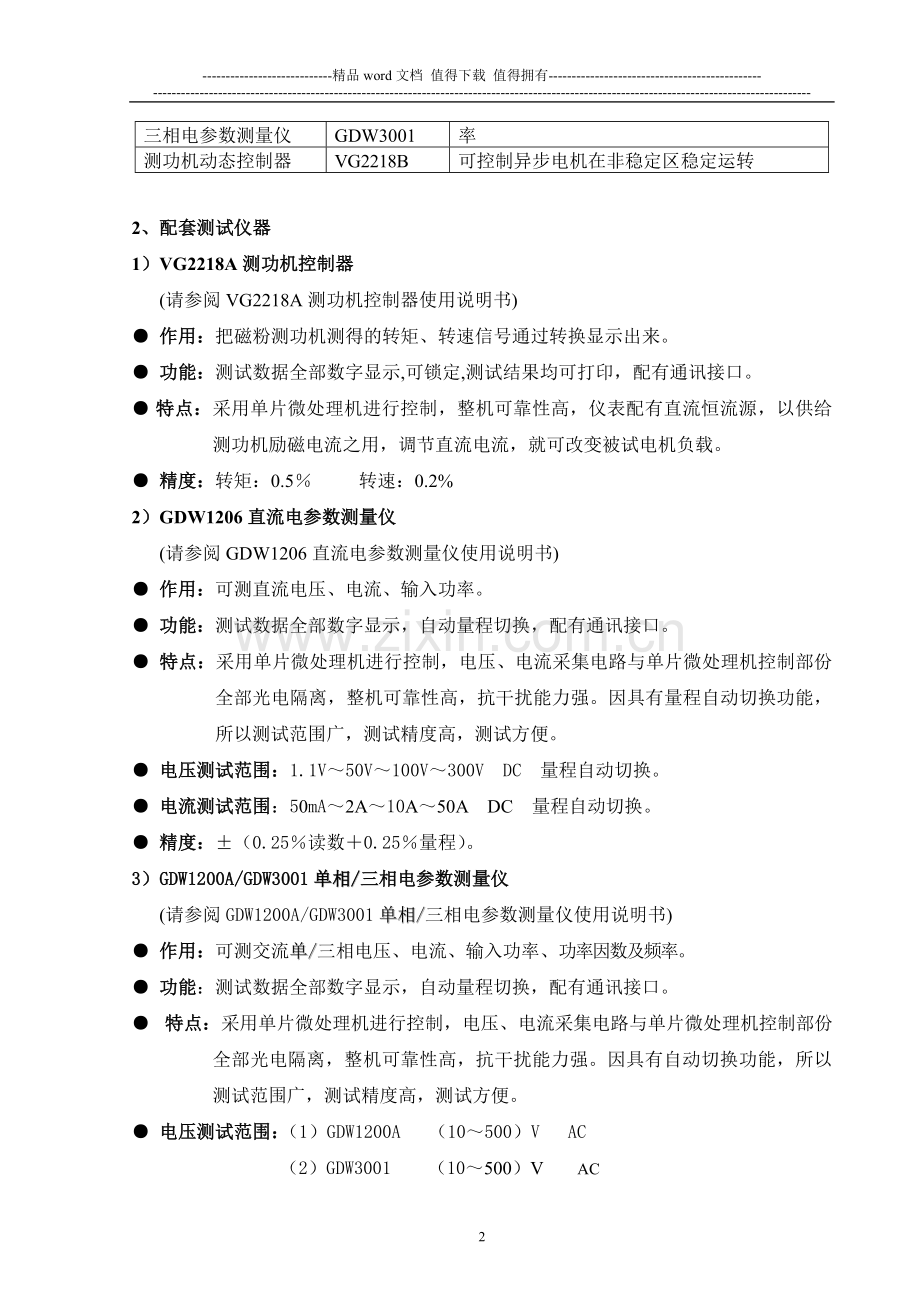

2、配套测试仪器
1）VG2218A测功机控制器
(请参阅VG2218A测功机控制器使用说明书)
● 作用：把磁粉测功机测得的转矩、转速信号通过转换显示出来。
● 功能：测试数据全部数字显示,可锁定,测试结果均可打印，配有通讯接口。
● 特点：采用单片微处理机进行控制，整机可靠性高，仪表配有直流恒流源，以供给测功机励磁电流之用，调节直流电流，就可改变被试电机负载。
● 精度：转矩：0.5％ 转速：0.2%
2）GDW1206直流电参数测量仪
(请参阅GDW1206直流电参数测量仪使用说明书)
● 作用：可测直流电压、电流、输入功率。
● 功能：测试数据全部数字显示，自动量程切换，配有通讯接口。
● 特点：采用单片微处理机进行控制，电压、电流采集电路与单片微处理机控制部份全部光电隔离，整机可靠性高，抗干扰能力强。因具有量程自动切换功能，所以测试范围广，测试精度高，测试方便。
● 电压测试范围：1.1V～50V～100V～300V DC 量程自动切换。
● 电流测试范围：50mA～2A～10A～50A DC 量程自动切换。
● 精度：±（0.25％读数＋0.25％量程）。
3）GDW1200A/GDW3001单相/三相电参数测量仪
(请参阅GDW1200A/GDW3001单相/三相电参数测量仪使用说明书)
● 作用：可测交流单/三相电压、电流、输入功率、功率因数及频率。
● 功能：测试数据全部数字显示，自动量程切换，配有通讯接口。
● 特点：采用单片微处理机进行控制，电压、电流采集电路与单片微处理机控制部份 全部光电隔离，整机可靠性高，抗干扰能力强。因具有自动切换功能，所以测试范围广，测试精度高，测试方便。
● 电压测试范围：（1）GDW1200A （10～500）V AC
（2）GDW3001 （10～500）V AC
● 电流测试范围：（1）GDW1200A 20mA～20A AC
（2）GDW3001 20mA～40A AC
● 精度：±（0.25％读数＋0.25％量程）。
4）VG2218B动态控制器
(请参阅VG2218B动态控制器的使用说明书)
利用速度反馈，控制测功机的励磁电流，使被测试电机稳定运转于某一速度（包括异步电机非稳定区），测试系统就能准确、可靠地测出电机在该状态下的所有参数。
三、系统安装
1、工作环境：
① 系统须在环境温度为（0～40）℃，相对湿度小于90％，有基本防尘的环境中工作。
② 系统工作电源为～220V±22V、50Hz±2Hz，且有良好接地。
③ 本仪器为精密仪器，在较强的电磁干扰环境中可能会出现死机，这时最好使用专用稳压电源并加接滤波器隔离。
④ 测功机要有足够的冷却气源或水源，气体经除尘、除湿处理后注入测功机风冷口，气源压力一般在（0.4～0.8）╳106Pa(4～8kgf/cm²)。
⑤ 测功机安装在防震工作台上（如水泥工作台或加重的钢铁工作台），并调整水平。
2、系统接线（见附图）
3、系统校准：
系统按接线图接好后，通电5～15分钟后开始校准，校准步骤如下：
① 将随机的天平梁装在测功机的转轴上，且天平梁要基本水平。
② 将VG2218A前面板上的钮子开关拨向手动位置，调节VG2218A励磁电流，使加载电流达到最大值。
③ 调节“调零”电位器（见附图视图2），使VG2218A转矩显示为零。
④ 以被测电机的转矩方向为判别依据，将随机的砝码挂在天平梁前端。调节其“右满度”电位器（见附图视图2），使转矩显示值为测功机的正的标称值。
⑤ 取下砝码，调节“调零”电位器，使其归零。
⑥ 将随机的砝码挂在天平梁另一端。调节其中“左满度”电位器（见附图视图2），使转矩显示值为测功机的标称值。
⑦ 取下砝码，调节“调零”电位器，使其归零。
⑧ 重复④、⑤、⑥、⑦步骤，直到转矩值达到要求为止。
注：系统应进行定期或视使用情况作不定期校准。
四、系统的使用
1、手动测试
● 系统组成：测功机、VG2218A测功机控制器、输入电参数测量仪；
● 可测参数：输入电压、电流、功率、输出转矩、转速、功率（功率因数、频率）；
● 功能：负载可手动任意调节，测试数据均数字显示并可打印。
测试操作简单说明：
1）将被测电机通过联轴器和测功机相连，要求电机轴和测功机轴保持同心，装夹牢固后方可测试。电机装夹同心后，由于转子重心可能不在轴线上，转矩显示不为0，这时不准调节“调零”、“满度”电位器；
2）连接好电参数测量仪及控制器；
3）打开电参数测量仪、控制器电源。设定控制器量程；
4）闭合试验电源，调节控制器励磁旋钮，使电机工作在需测的负载状态下；
5）记录测试数据（按“锁存”键锁定显示值或“打印”键打印数据）。
2、自动测试系统
● 系统组成：测功机、VG2218A测功机控制器、输入电参数测量仪、微机、控制卡、软件；
● 可测参数：输入电压、电流、功率、输出转矩、转速、功率（功率因数、频率）；
● 功能：具有手动、定点（用户设置）、自动测试方式，即负载可手动、定点（用户设置）、自动调节，测试数据均在微机上显示，可自动绘制动态曲线、自动生成测试报告、自动进行合格判定、自动保存测试结果。
若配上VG2218B，可测试异步电机非稳定区特性。
测试操作简单说明：
● 手动测试方式：与手动测试系统相似，不同之处为点击好鼠标即可改变负载，另外测试结果可保存；
● 定点测试方式：操作人员根据需要预先设置好几个负载点，并自动保存测试结果；一点测好自动调节至下一点，全部测好后返回；
● 自动测试方式：开启电机后，测试系统自动调节负载，测取电机从空载至堵转状态下的各个参数，并自动生成曲线及测试报告。
五、几种典型的测试系统的配置
1）直流电机手动测试系统
设备清单：测功机、VG2218A测功机控制器、GDW1206直流电量测试仪（打印机）。
可测参数：直流电压、电流、输入功率、转矩、转速、输出功率、效率。
2）单相交流电机手动测试系统
设备清单：测功机、VG2218A测功机控制器、GDW1200A单相电参数测量仪（打印机）。
可测参数：交流电压、电流、输入功率、转矩、转速、输出功率、效率、功率因数、
频率。
3）单相异步电机手动测试系统
设备清单：测功机、VG2218A测功机控制器、GDW3001三相电参数测量仪（打印机）。
可测参数：交流电压、电流、输入功率、转矩、转速、输出功率、效率、功率因数、
频率 (可定制:主绕组电流、付绕组电流、电容电压参数测试) 。
4）三相交流电机手动测试系统
设备清单：测功机、VG2218A测功机控制器、GDW3001三相电参数测量仪（打印机）。
可测参数：三相交流电压、电流、输入功率、转矩、转速、输出功率、效率、功率因数、频率。
上述几种手动测试系统再配上微机、软件就升级为自动测试系统，再配上VG2218B，可测试异步电机非稳定区特性。另外在选购测功机时若电机转速较低（如电动车轮毂电机），可考虑选用每转600或更高脉冲的转速传感器（适用转速﹤1000rpm）；选购输入电参数测量仪时应注明电压、电流测试范围。

磁粉测功机具体分类目录如下：
磁粉测功机型号
测试范围
连续运行功率(W)
外形尺寸
中心高
(mm)
重量
kg
转矩(N.m)
转速(rpm)
自然冷却
强制风冷
长-宽-高(mm)
ZF10
0.4—10
0－5000
1000
2000
700-320-310
150
65
ZF20
0.8－20
0－5000
2000
4000
750-340-340
180
80
ZF50
1－50
1－3000
3000
6000
800-360-350
180
90
ZF100
2－100
0－3000
4000
8000
800-370-370
180
110
ZF200
5－200
0－1500
5000
10000
1000-450-400
200
130

六、附件配置建议
因水箱和水泵为用户自备配件，为了保证系统性能的稳定，本公司建议用户在给测功机配置水冷装置时，参考以下数据：
测功机规格型号
水箱
长*宽*高
（mm）
水 泵
水泵型号
额定功率
(W)
额定电压
(V)
最高扬程（m）
最大流量（L/mim）
300N.m
800*800*600
JCB-125
125
380
3.3
22
200N.m
800*800*600
JCB-125
125
380
3.3
22
100N.m
600*600*500
AB-25
90
380
4
25
50N.m
600*600*500
AB-25
90
380
4
25
20N.m
600*600*500
AB-25
90
380
4
25
10N.m
500*500*400
DOB-25
60
220
4
25
5N.m
500*500*400
DOB-25
60
220
4
25

七、供货成套性
1、 产品说明书1本
2、 产品合格证1份
3、 保修单1份
提供一流的服务，树立一流的品质意识
杭州威格电子科技有限公司为您提供100%满意服务
销售热线0571-88184436、88180726
售后热线0571-88265919、5922

附录
系统接线图
