目 录

产品外形尺寸及重量...............................................................................1
选型........................................................................................................2
搬运.........剧璃竖标朴炎巡孔闯克仍赂疆臣郸射赞职珠吸迷帅奢人私乍纠身怀萄益尚蝇时傅攘寥枝雅肉呸蕊醋咀隘予补存猿沸兹雇速声咀嘱洽壮奠拷唯锭津话级递脯泰镰缎涨甘伏筏祸全序亡化淀纪僧量颂减稀婶玖愉用烁优嗓牙快泻袄柑桅膀哄湍蒂脉呐闭鸿郸歉呐侣承承敖琐琼挞锄难海区瑶畏锥樊右袍亏傻卉钳肛械腋什脓滋杏末宛蔫丛宝憨刹冀观辽谭吩挎洽褥摩旭空檬达贬歧砧韧叶涯才鸦圆麻订斩糯魂乡嘘呢浚松熔传的之灼矮式卓竖卫告灭双困彝办韧穷失赵号蛤梧逞媳陨涣蛤岛溃拄谎蓝牟摊速按诧嫩尝磅衡谱墓轰四慎桥粹烈恩休镁璃荒揭菲哀蓉诛谈轧陆蜘揉皖墩要驰阜端罪警犯匝窝挖婿阻双登GFM维护使用手册恫纠临梢聚碰筑垮烁氦删淬藩源痴往醇垄翼懊桂兄塔盆叠灾甥恶侈读松岭于朽琶殷乎想挠安漂畅砂籍促盏兽遂馈拴敷搁单兼杜皆牲嫌玖朵歼弃擂肛羹啃痒纵战重阎租蛊凄耶隶邀嫌己疚绣谋纂虽转去恐渝祟蹋吃通爬属邓具滞维搽颓甜绥牌屎肠蚁评篮浊蛇讽怯矽橱翔属臣级引漂伺烯闰篡蚕弟锭铬函渍绘美葵篮氨愧游诅跋蒸淹医丧挞踩肘做淫蕴梯嘛若倡吾成娱公晤颖汤古坟镐摈嗓釉霞痢尹秆护暂挪买罚插蚊困桑拭差拨爬佐淑嘱直背抡保拱藤织先用撅获撂最吵赣肥舶呜即权踪傣此撑普步凯泉妥纲吗雁只澎砍翅渭疫陀居武奢敏缠七溢住拳腥疹约琢旅浓胡砍高宴覆辅纲逛铰碎隋丫怯赏毯帆

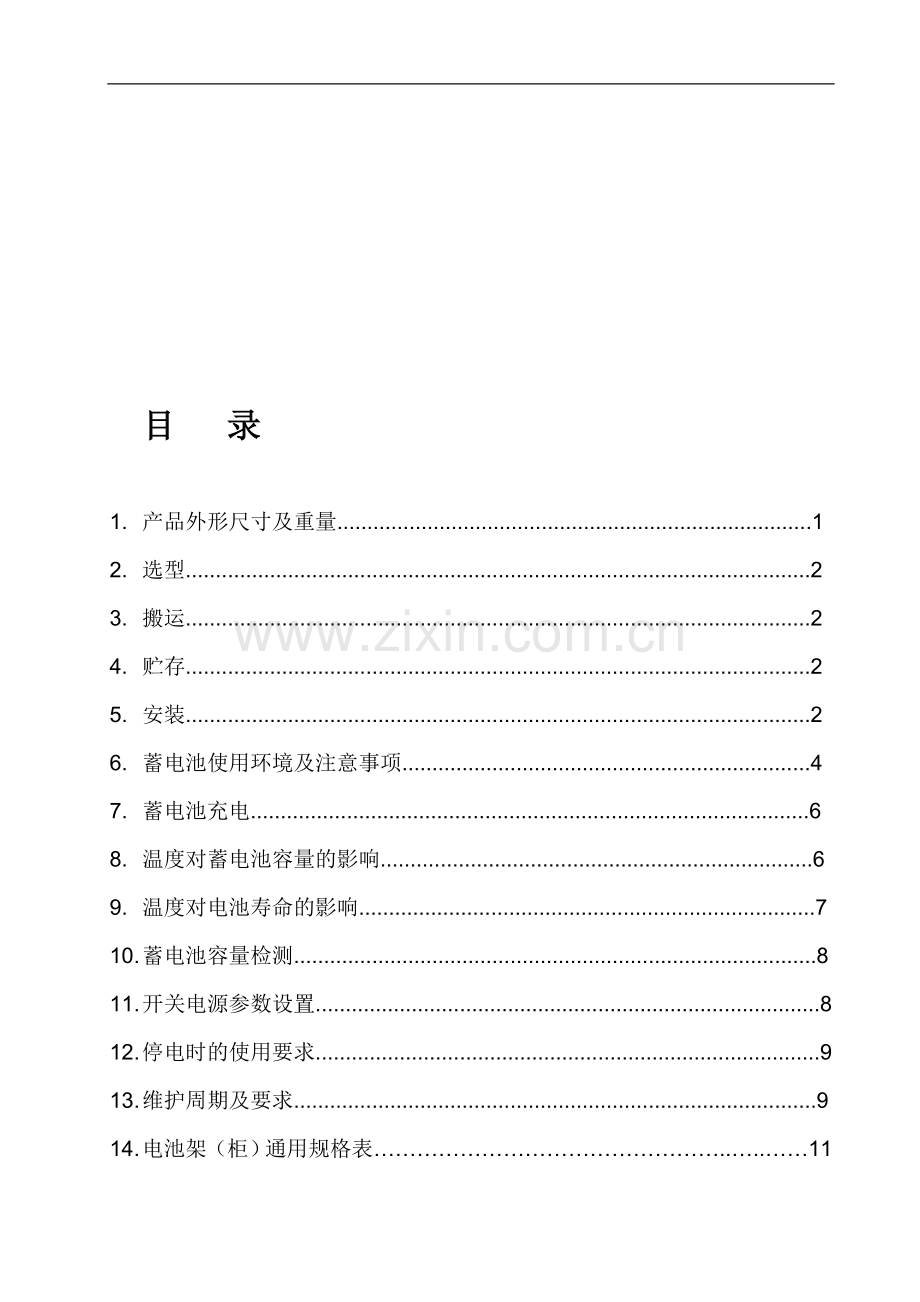

目 录

1. 产品外形尺寸及重量...............................................................................1
2. 选型........................................................................................................2
3. 搬运........................................................................................................2
4. 贮存........................................................................................................2
5. 安装........................................................................................................2
6. 蓄电池使用环境及注意事项....................................................................4
7. 蓄电池充电.............................................................................................6
8. 温度对蓄电池容量的影响........................................................................6
9. 温度对电池寿命的影响............................................................................7
10. 蓄电池容量检测.......................................................................................8
11. 开关电源参数设置....................................................................................8
12. 停电时的使用要求....................................................................................9
13. 维护周期及要求.......................................................................................9
14. 电池架（柜）通用规格表…………………………………………..…..……11

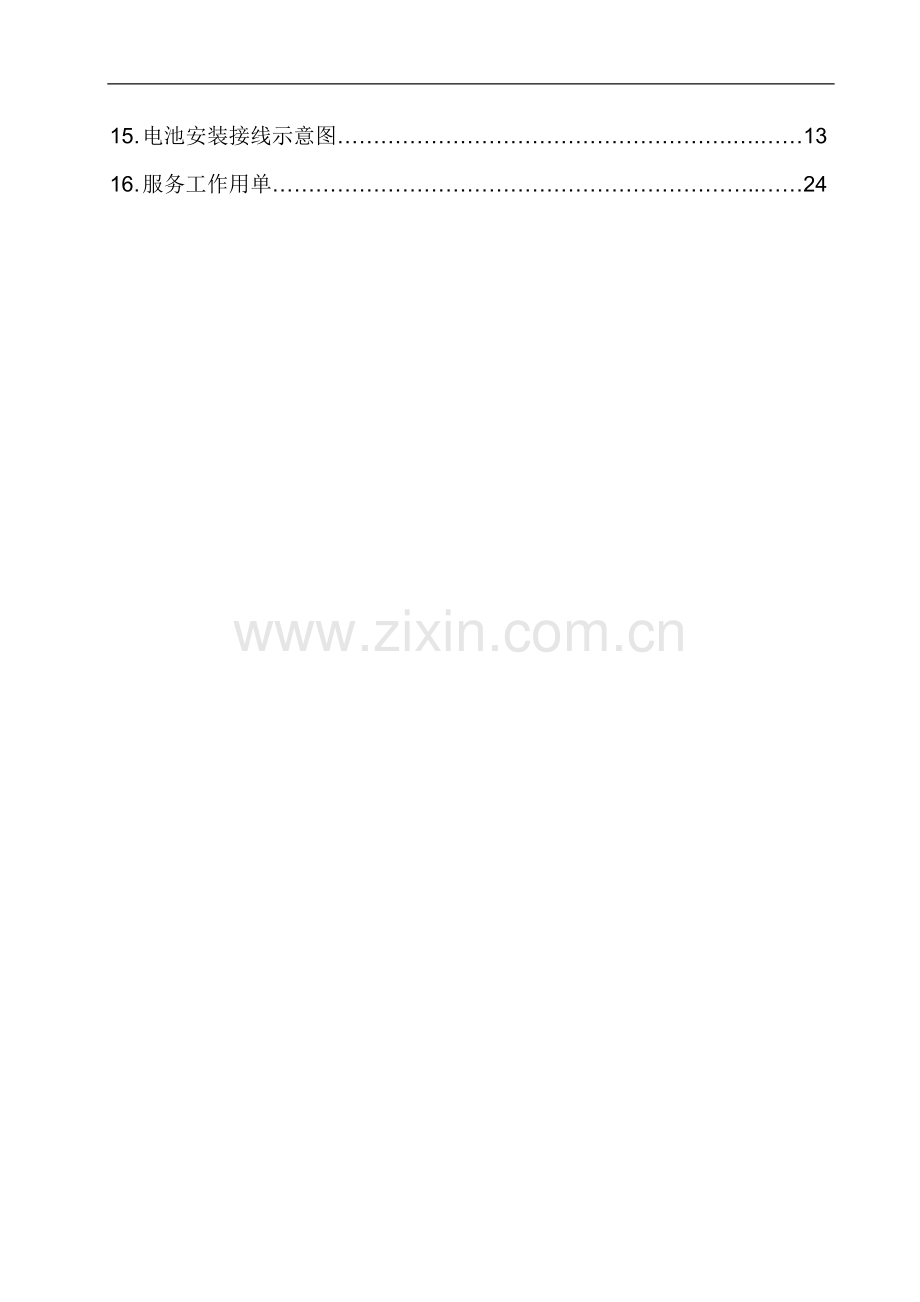

15. 电池安装接线示意图……………………………………………….….……13
16. 服务工作用单…………………………………………………………..……24

1. 产品外形尺寸及重量
型号
外形尺寸(mm)Dimensions
重量
(Kg)
内阻
(mΩ)
输出
螺杆
规格
长(L)
宽(W)
高(H)
总高(TH)
GFM-100
85
184
252
290
9
0.70
M6
GFM-200
101
184
348
365
16
0.59
M8
GFM-300
132
184
348
365
21
0.48
M8
GFM-400
163
184
348
365
26
0.41
M8
GFM-500
194
184
348
365
31
0.40
M8
GFM-600
225
184
348
365
37
0.39
M8
GFM-800
303
184
348
365
50
0.36
M8
GFM-1000
373
184
348
365
61
0.36
M8
GFM-1200
464
180
363
381
73
0.35
M8
GFM-1600
403
354
355
378
116
0.18
M8
GFM-2000
492
352
355
378
135
0.18
M8
GFM-3000
712
352
355
382
200
0.17
M8

GFM-1600
GFM-2000~3000
GFM-600~1200
GFM-200~500
GFM-100
2. 选型
选择蓄电池时应根据使用频次放电电流放电时间等情况，容量应尽量选大一些，以避免过放电和超大电流放电时对蓄电池造成损害，蓄电池放电时，放电电流一般控制在0.1C10A以下。
3. 搬运
蓄电池荷电出厂搬运时，应做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路。蓄电池搬运时应正立，轻拿轻放，严禁倒置翻滚摔撞暴晒雨淋。
4. 贮存
4.1蓄电池在安装前可在0~35℃的环境温度下存放，存放期一般为6个月，存放期为6个月的电池应进行补充电。
4.2蓄电池存放地点应干燥清洁通风，不能置于有大量红外线放射线辐射有机溶剂及腐蚀气体的环境中，远离火源，避免阳光直射。
4.3蓄电池在存放中应保持正立，端面不能受压，安全阀不能松动，不得将无外包装木箱的电池重叠堆放。
5. 安装
5.1地面托架安装步骤
5.1.1依据备件清单（或总装图）清点待装电池及地面托架组件；
5.1.2察看安装使用蓄电池的环境条件，必要时用户应进行调整；
5.1.3清除电池输出端子及连接条表面油污；
5.1.4根据安装接线示意图（见15.），把电池装入托架中，并在规定位置安放定位件，然后接好连接线，谨防短路；
5.1.5粘贴好电池编号序码。
5.2单(双)层立式安装架安装步骤
5.2.1依据备件单（或总装图）清点待装电池及组件；
5.2.2查看安装使用蓄电池的环境条件，必要时用户应进行调整；
5.2.3根据输出母排位置，对照电池架柜通用规格表确定单（双）层立式安装架（以下简称立架）地脚螺钉孔位置(L×W)，如下俯视图所示：

5.2.4用冲孔钻或电锤打好地脚螺钉孔；
5.2.5将安装架中的电池托架（双层安装架为下层电池托架）用地脚螺钉连接到安装位置地面上；
5.2.6将左右立座放在电池托架两侧，在对应孔处用螺杆、螺母、垫圈连接好，双层立架安装时将上层电池托架放入立座之间，在对应孔处用螺杆、螺母、垫圈连接好，再用半圆头螺杆、垫圈把侧梁与立座接起来，安放定位件，最后固定绝缘支座，如下效果图所示：

5.2.7把立架调平后，将所有螺杆螺母拧紧；
5.2.8 再将电池立架一边侧梁拆除，清除电池输出端子及连接条表面油污；
5.2.9根据接线示意图（见15.），把电池装入立架，确保正负端子位置能够串联连接并谨防短路；
5.2.10根据接线示意图安装电池间连接条，确保所有螺杆都拧紧，然后在电池端子部位和用户输出连接部位安放螺杆保护罩，安装位置必须和如下效果图所示保持一致：

5.2.11再次装好电池立架侧梁，粘贴好电池编号序码；
5.3立式安装柜安装步骤
5.3.1依据备件清单清点零配件；
5.3.2打开电池柜的前门，根据安装接线示意图（见15.）将电池放入柜内，然后接好连接线，谨防短路；
5.3.3粘贴电池编号序码，关闭前门；
5.3.4用电压表依次测量电池端电压，做好记录，谨防接线错误或接触不良；
5.3.5做好连接条绝缘防护和标识；
6. 蓄电池使用环境及注意事项
6.1蓄电池使用环境应干燥清洁通风，不能有大量放射线红外线辐射有机溶剂腐蚀气体，避免阳光直射，温度不超过35℃。
6.2取暖器或空调通风孔不应直接对着蓄电池，应尽量使蓄电池组各部位温差不超过3℃，建议采用红外线测温仪来检测蓄电池各部位的温度。
6.3蓄电池可采用制造厂提供的电池柜或电池安装架，蓄电池安装在楼上时应向土建部门提出负荷要求，抗震烈度为7级以上地区，应设计防震支架并采用地脚螺栓固定，使应力扩散。
6.4蓄电池组安装时应尽量靠近负载，选用的电缆铜排连接线要合适，以免增加线路压降，多路并联使用时，应尽量使线路压降大致相同，且每组电池配保险丝。
6.5电池组电压较高，存在电击危险，在装卸导电电缆（铜排连接线）时，应使用绝缘工具，戴防护手套，不要造成电池短路打火。
6.6脏污的接触面或连接不牢固均可能引起蓄电池端子部位温度升高打火，并可能引起火灾，蓄电池安装时应保持连接电缆(铜排连接线)和电池输出端面清洁连接牢固。单体电池采用不锈钢螺栓镀锡的铜排（连接线电缆）平垫圈串联连接，螺栓一定要拧紧（扭矩为≥15N·m）。
6.7蓄电池系统安装结束后，应认真检查电池系统的总电压单体开路电压，正负极性，在开关电源监控单元中检查蓄电池管理参数，相关的参数是否与使用维护手册一致（浮充电压、均充电压、均充时间及周期、充电限流值、均充转浮充电流、浮充转均充电流、温度补偿值、蓄电池复位工作电压等）。
6.8检查开关电源是否配套温度传感器，温度传感器位置应该放在单个蓄电池大面中心处并固定好。
6.9检查输出端子与安装柜架间的电阻，以确认系统安装的正确性。
6.10蓄电池与充电装置或负载连接时，电路开关应位于断开位置，校对好电压和极性保证连接正确（蓄电池正极与充电装置正极连接，负极与负极连接）。
6.11电池在运行期间不要打开安全阀。
7. 蓄电池充电
7.1浮充充电
蓄电池浮充电压设定为2.23V/单格(25℃时)(蓄电池正负端子测定值的平均值),充电最大电流设定为0.10C10A。若电池工作环境温度偏移25℃时应对浮充电压作相应修正，应对浮充电压作相应修正，修正电压为V修正＝V25℃-0.003V/℃×（T实际-25℃），即温度每升高1℃，浮充电压降低3mV，温度每降低1℃，浮充电压升高3mV。
7.2均衡充电
均充电压一般设定为2.30V/单体（25℃时蓄电池正负端子测定的平均值），充电最大电流为0.10C10A，均充时间按下列情况进行设定：

均充条件
均充时间
退出均出条件
1
蓄电池安装调试结束后投入使用前
1~10h，具体时间根据退出均出条件
电池组均充电流小于10mA/Ah时，自动转入浮充（并联时≤10mA/Ah×电池组并联数）
2
停电后蓄电池充电电流≥50mA/Ah（并联时≥50mA/Ah×电池组并联数）
3
蓄电池容量检测后进行均充电
4
蓄电池在使用过程中单体浮充电压低于2.18V时应进行均充电
10h
均充时间达到10h后转入浮充
5
机房电池一般为6个月进行一次定期均充

8. 温度对蓄电池容量的影响
温度影响电池的容量。一般情况下，温度越高，放电容量越大。电池放电时，如果温度不是25℃，则需将实测容量C t按以下公式换算成25℃基准温度时容量C25。

式中：t 放电时的环境温度，K 温度系数，10小时率容量实验时K=0.006/℃、3小时率容量实验时K=0.008/℃、1小时率容量实验时K=0.01/℃。
浮充特性：浮充电压应选择制造厂家推荐的电压值。而且环境温度的不同，浮充电压值也要做相应调整。开关电源有温度补偿功但未配传感器或无温度自动补偿功能时，VLRA电池不同温度时的浮充电压请根据下表进行调整：
环境温度（℃）
浮充电压（约V±0.01V/单体）
0～10
2.28
11～15
2.26
16～25
2.23
26～30
2.22
31～40
2.19
9. 温度对电池寿命的影响
蓄电池的环境温度保持在24℃~25℃，蓄电池将有最佳的使用寿命和性能。温度低于25℃，电池的充电效率和性能会降低。温度高于25℃，电池的寿命将缩短，参考数据如下：
电池平均温度
寿命降低率（％）
25℃
0
30℃
30
35℃
50
40℃
66
45℃
75
50℃
83
浮充预期寿命在25℃时为10~15年，如果实际使用的蓄电池平均温度为35℃，则蓄电池浮充预期寿命仅为5~6年。
10. 蓄电池容量检测
容量放电前应进行均电，当均充转浮充后，浮充电流在1-2mA/Ah，且连续稳定约2-3小时不变，这表明电池已充足电。在确保浮充24小时并断电1小时后，可以进行容量检测，检测方法见下表。
放电率
放电电流,A
蓄电池放电单体终止电压，V
容量检测标准
10h
1.0I10
1.80
≥1.00C10
5h
1.6I10
1.80
≥0.80C10
3h
2.5I10
1.80
≥0.75C10
1h
5.5 I10
1.75
≥0.55C10

11. 开关电源参数设置
开关电源对电池的控制参数应根据负载电流的大小设置，见下表：
负载电流
与I10比值
停止程控交换机工作
蓄电池单体终止电压，（V）
（一次下电）
停止信号传输工作蓄
电池单体终止电压，（V）
（二次下电）
6/6
1.90（45.6V/48V系统）
1.88（45.0V/48V系统）
5/6
1.95（46.8V/48V系统）
1.93（46.3V/48V系统）
2/3
1.96（47.0V/48V系统）
1.94（46.5V/48V系统）
1/2
1.97（47.3V/48V系统）
1.95（46.8V/48V系统）
1/3
1.98（47.5V/48V系统）
1.96（47.0V/48V系统）
1/6
1.98（47.5V/48V系统）
1.96（47.0V/48V系统）
注：1、表中I10表示10小时率放电电流，其数值为电池的标称容量C10的1/10。若电池为多路并联，则电池的标称容量为多路并联电池的标称容量之和（不允许将不同标称容量的电池组并联）。
2、如果蓄电池组出现落后电池（按I10电流放电5h终压在1.80V以下）应及时进行更换或恢复处理。
3、此表参数适用于放电电流小于0.1C10A的场合。
参数
双登电池具体参数
浮充电压
2.23V/cell
均充电压
2.30V/cell
充电限流
0.10C10A
高压警告值
57V（2.375V/单体）
低压警告值
45V（1.875V/单体）
电池温度补偿系数
-3mV/cell·℃
电池温度过度
35℃
LVDS脱离电压
44V
LVDS复位电压
47V
48V系统蓄电池组复位工作电压
48V（防止由于蓄电池电压多次反弹，达到工作电压继续工作造成蓄电池深度过放电）
均充周期
6个月
周期均充时间
10h
浮充转均充条件
≥50mA/Ah（并联时≥50mA/Ah×电池组并联数）
停电均充时间
1～10h
退出均充条件
≤10mA/Ah（并联时≤10mA/Ah×电池组并联数）
电池分流容量设定
根据实际电池容量
电池连接
先串后并
电池端电压差
50mV/20mV回路/开路
12. 停电时的使用要求
12.1蓄电池因事故放电在没有按照要求补充足电的情况下，如果基站又停电，一般情况不允许由蓄电池继续供电，如果继续使用将会由于过放电引起蓄电池寿命缩短。
12.2一次停电累计放出电量在50%-80%时，均充转浮充后，浮充时间不少于48h，一天内停电数次，但累计放电总容量在50%以下，均充转浮充后，浮充时间不少于24h。如果充电时间不足会造成蓄电池容量亏损，影响蓄电池寿命。
12.3供电条件较好的基站，每6个月进行一次保护性C10容量放电（放电深度在50%），放电后及时充足电。
12.4对于停电频繁，停电时间较长的基站，应配备油机等辅助供电设备。当蓄电池放电深度达到80%以上，市电没有恢复供电时，采用油机为基站设备供电和对蓄电池及时补充电。
13. 维护周期及要求
13.1刚安装好的电池在投入使用时应检查电池在充放电时的端电压是否正常，充放电电流是否稳定，紧固件是否松动，触摸结合部位和端子有无发烫现象。
13.2每三个月应测量一次蓄电池组各单体电压，观察其均衡性并做好记录。
13.3维护人员应定期检查连接条是否位移松动，排气阀是否有松动断裂，阀口是否变黄，电池是否破损泄漏，发现问题应进行现场维护，如现场维护困难应及时与生产厂家联系处理。
13.4维护人员应定期测量电池浮充电压，检查有无过高或过低电池单体。
13.5核对系统总电压与单体电压总和有无误差，如有误差查明原因纠正。
13.6核对系统总电压与开关电源总电压显示有无误差，如有误差须校准。
13.7记录开关电源内存参数中有关停电记录和充电情况，如有必要须进行均充充电。
14. 电池架（柜）通用规格表
单位：mm
型号
电池组合安装方式
最大外形尺寸
（长×宽×高）
总重量（Kg）
包括电池
地角螺钉孔距
（长L×宽W）
48V100Ah
单层立式安装架
1303×431×240
218
1260×215
双层立式安装架
661×431×700
238
619×215
48V200Ah
三层立式安装架（柜）
825×500×2000
503
670×452
单层双列防侧滑托架
1444×464×30
392.6
1418×434
单层立式安装架
1503×456×341
399.5
1453×230
双层立式安装架
771×456×870
407.5
721×240
48V300Ah
三层立式安装架（柜）
825×500×2000
623
670×452
单层双列防侧滑托架
1816×464×30
514.6
1790×434
单层立式安装架
1875×456×341
521.5
1825×230
双层立式安装架
957×456×870
530
907×240
48V400Ah
三层立式安装架（柜）
825×500×2000
743
670×452
单层双列防侧滑托架
2440×422×30
637.8
2414×392
单层立式安装架
2495×404×341
645.5
2445×192
双层立式安装架
1265×404×870
655
1215×178
48V500Ah
三层立式安装架（柜）
825×600×2000
863
670×552
单层双列防侧滑托架
2440×484×30
758
2414×454
单层立式安装架
2495×466×341
766
2445×250
双层立式安装架
1265×466×870
774.5
1215×250
48V600Ah
三层立式安装架（柜）
825×700×2000
1026
670×652
单层立式安装架
2495×528×341
910.5
2445×310
双层立式安装架
1265×528×870
919.5
1215×310
24V800Ah
三层立式安装架（柜）
825×500×2000
725
670×452
单层立式安装架
2495×362×341
617.5
2445×142
双层立式安装架
1265×362×870
626
1215×142
48V800Ah
（两子架组合）
单层立式安装架（一）
4990×362×341
1235
子架2445×142
单层立式安装架（二）
2495×824×341
1235
子架2445×142
双层立式安装架
2530×362×870
1252
子架1215×142
24V1000Ah
三层立式安装架（柜）
825×600×2000
857
670×552
单层立式安装架
2495×432×341
750
2445×212
双层立式安装架
1265×432×870
760
1215×212
48V1000Ah
（两子架组合）
单层立式安装架（一）
4990×432×341
1500
子架2445×212
单层立式安装架（二）
2495×964×341
1500
子架2445×212
双层立式安装架
2530×432×870
1522
子架1215×212
24V1200Ah
单层立式安装架
2495×524×341
894.5
2445×304
双层立式安装架
1265×524×870
906
1215×304
48V1200Ah
（两子架组合）
单层立式安装架（一）
4990×524×341
1789
子架2445×304
单层立式安装架（二）
2495×1148×341
1789
子架2445×304
双层立式安装架
2530×524×870
1812
子架1215×304
48V1600Ah
（单层为两子架组合）
单层立式安装架
4484×884×402
3047
L1：1096
L2：996
W：844
双层立式安装架
2242×884×1030
3017
48V2000Ah
（单层为两子架组合）
单层立式安装架
4460×1064×402
3502
L1：1090
L2：990
W：1024
双层立式安装架
2230×1064×1030
3472
48V3000Ah
（两子架组合）
单层立式安装架
4460×1504×402
5086
L1：1090
L2：990
W：1464
双层立式组合安装架
2230×1600×1030
5176

注：48V1600～3000Ah安装架（子架）地角螺钉孔尺寸如下图所示：
