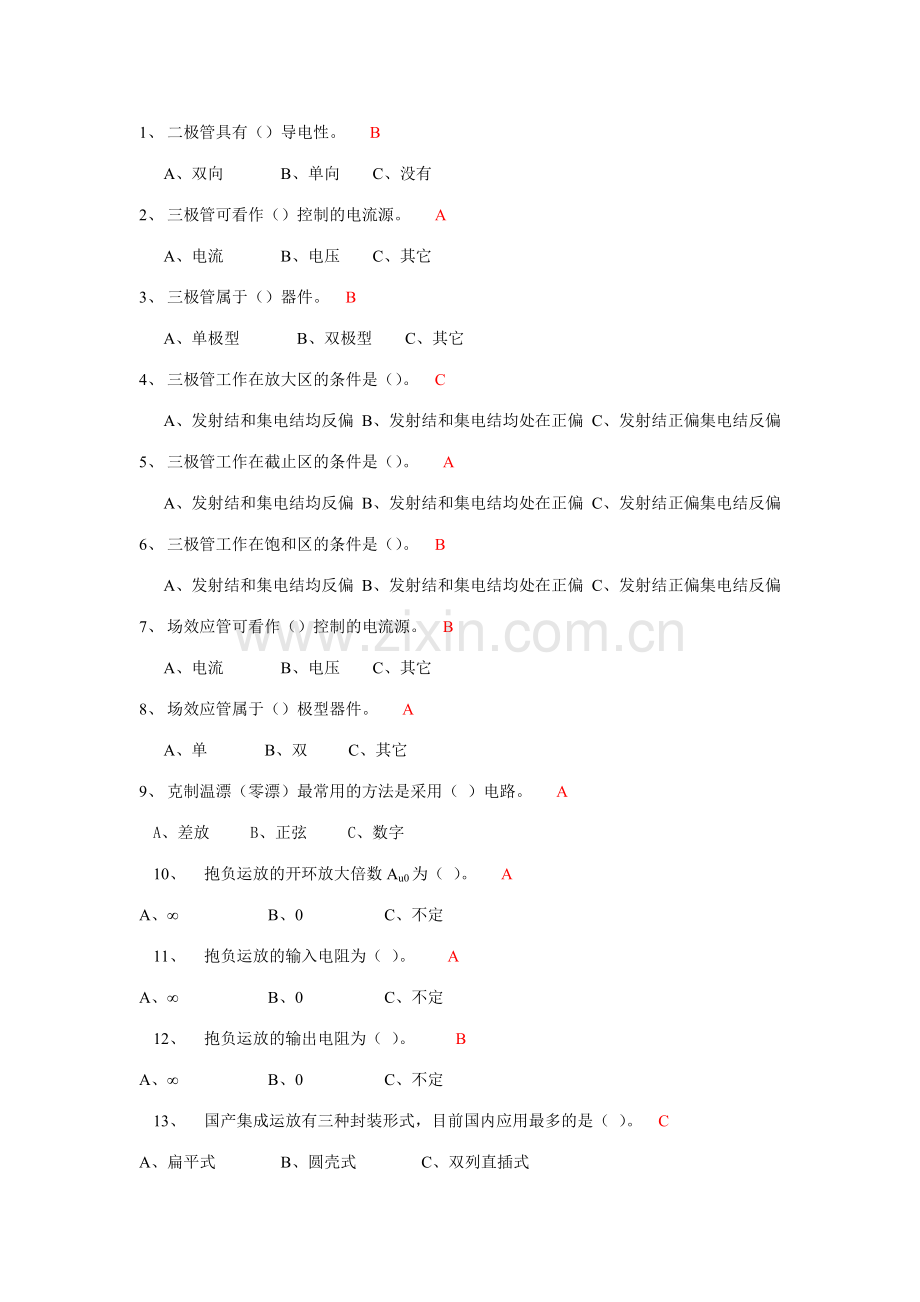

1、 二极管具有（）导电性。 B
A、双向 B、单向 C、没有
2、 三极管可看作（）控制的电流源。 A
A、电流 B、电压 C、其它
3、 三极管属于（）器件。 B
A、单极型 B、双极型 C、其它
4、 三极管工作在放大区的条件是（）。 C
A、发射结和集电结均反偏 B、发射结和集电结均处在正偏 C、发射结正偏集电结反偏
5、 三极管工作在截止区的条件是（）。 A
A、发射结和集电结均反偏 B、发射结和集电结均处在正偏 C、发射结正偏集电结反偏
6、 三极管工作在饱和区的条件是（）。 B
A、发射结和集电结均反偏 B、发射结和集电结均处在正偏 C、发射结正偏集电结反偏
7、 场效应管可看作（）控制的电流源。 B
A、电流 B、电压 C、其它
8、 场效应管属于（）极型器件。 A
A、单 B、双 C、其它
9、 克制温漂（零漂）最常用的方法是采用（ ）电路。 A
A、差放 B、正弦 C、数字
10、 抱负运放的开环放大倍数Au0为（ ）。 A
A、∞ B、0 C、不定
11、 抱负运放的输入电阻为（ ）。 A
A、∞ B、0 C、不定
12、 抱负运放的输出电阻为（ ）。 B
A、∞ B、0 C、不定
13、 国产集成运放有三种封装形式，目前国内应用最多的是（ ）。 C
A、扁平式 B、圆壳式 C、双列直插式

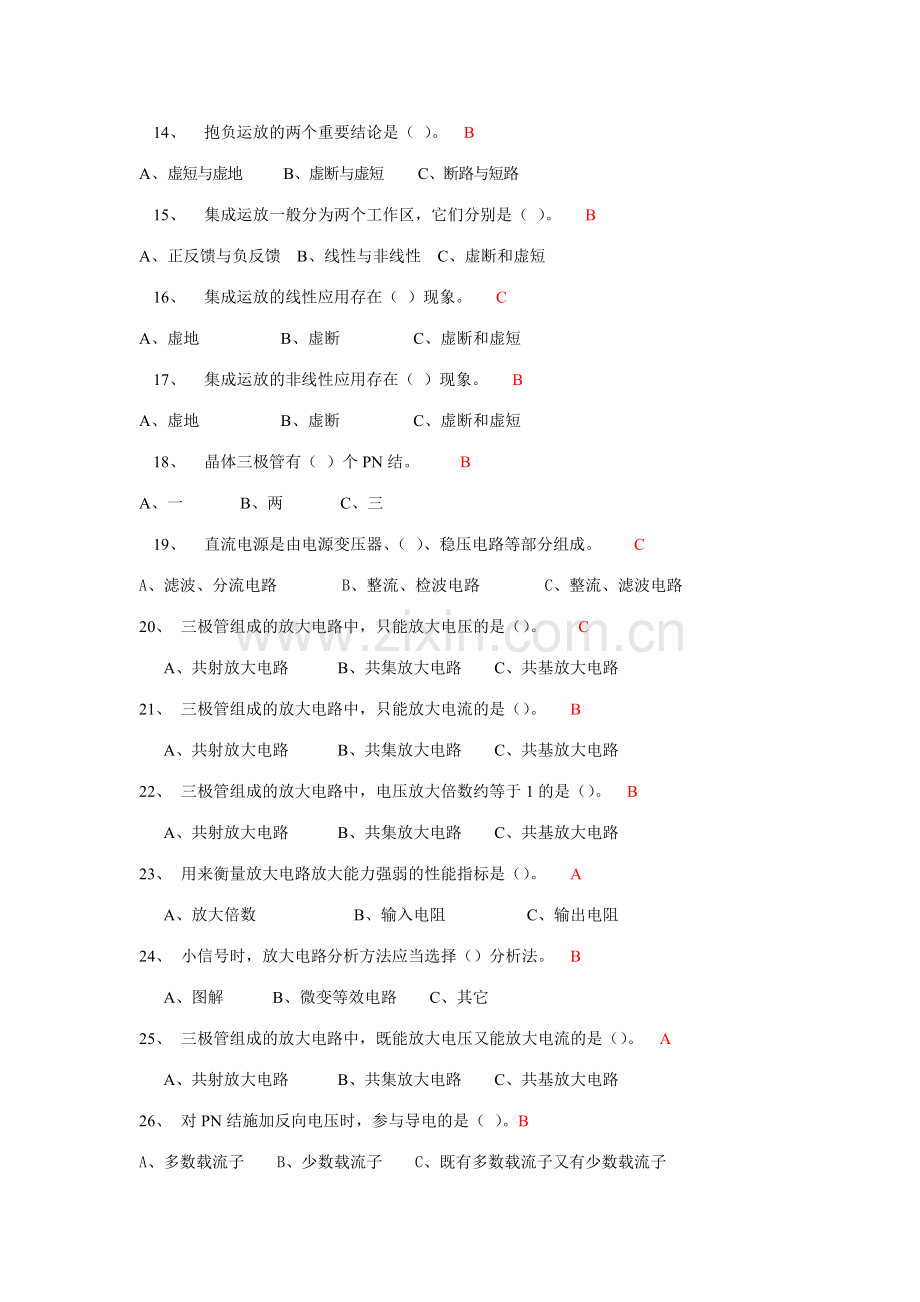

14、 抱负运放的两个重要结论是（ ）。 B
A、虚短与虚地 B、虚断与虚短 C、断路与短路
15、 集成运放一般分为两个工作区，它们分别是（ ）。 B
A、正反馈与负反馈 B、线性与非线性 C、虚断和虚短
16、 集成运放的线性应用存在（ ）现象。 C
A、虚地 B、虚断 C、虚断和虚短
17、 集成运放的非线性应用存在（ ）现象。 B
A、虚地 B、虚断 C、虚断和虚短
18、 晶体三极管有（ ）个PN结。 B
A、一 B、两 C、三
19、 直流电源是由电源变压器、（ ）、稳压电路等部分组成。 C
A、滤波、分流电路 B、整流、检波电路 C、整流、滤波电路
20、 三极管组成的放大电路中，只能放大电压的是（）。 C
A、共射放大电路 B、共集放大电路 C、共基放大电路
21、 三极管组成的放大电路中，只能放大电流的是（）。 B
A、共射放大电路 B、共集放大电路 C、共基放大电路
22、 三极管组成的放大电路中，电压放大倍数约等于1的是（）。 B
A、共射放大电路 B、共集放大电路 C、共基放大电路
23、 用来衡量放大电路放大能力强弱的性能指标是（）。 A
A、放大倍数 B、输入电阻 C、输出电阻
24、 小信号时，放大电路分析方法应当选择（）分析法。 B
A、图解 B、微变等效电路 C、其它
25、 三极管组成的放大电路中，既能放大电压又能放大电流的是（）。 A
A、共射放大电路 B、共集放大电路 C、共基放大电路
26、 对PN结施加反向电压时，参与导电的是（ ）。B
A、多数载流子 B、少数载流子 C、既有多数载流子又有少数载流子
27、 当温度增长时，本征半导体中的自由电子和空穴的数量（ ）。A
A、增长 B、减少 C、不变
28、 集成运放的输入级采用差动放大电路，这是由于它的（ ）。C
A、输入电阻高 B、输出电阻低 C、共模克制比大 D、电压放大倍数
29、 稳压管构成的稳压电路，其接法是（ ）。 C
A、稳压二极管与负载电阻串联 B、稳压二极管与负载电阻并联。
C、限流电阻与稳压二极管串联后，负载电阻再与稳压二极管并联
30、 在固定式偏置电路中，若偏置电阻RB的值增大了，则静态工作点Q将（ ）。 B
A、上移 B、下移 C、不动 D、上下来回移动
31、 硅二极管起始导通电压为（ ）。 D
A、0.2V B、0.3V C、0.5V D、0.7V
32、 用于放大时，场效应管工作在特性曲线的（ ）。 B
A、夹断区 B、恒流区 C、可变电阻区 D、以上区域都可以
33、 在非线性失真中，截止失真也称为（ ）。 A
A、顶部失真 B、底部失真 C、双向失真
34、 对于单管基本放大器来说，若调小Rb，将也许出现（ ）。 A
A、饱和失真 B、截止失真 C、交越失真 D、幅频失真
35、 单极型半导体器件是（ ）。 C
A、二极管 B、双极型三极管 C、场效应管 D、稳压管
36、 P型半导体是在本征半导体中加入微量的（ ）元素构成的。 A
A、三价 B、四价 C、五价 D、六价
37、 稳压二极管的正常工作状态是（ ）。 C
A、导通状态 B、截止状态 C、反向击穿状态 D、任意状态
38、 PN结两端加正向电压时，其正向电流是（ ）而成。 A
A、多子扩散 B、少子扩散 C、少子漂移 D、多子漂移
39、 测得NPN型三极管上各电极对地电位分别为VE＝2.1V，VB＝2.8V，VC＝4.4V，说明此三极管处在（ ） A
A、放大区 B、饱和区 C、截止区 D、反向击穿区
40、 绝缘栅型场效应管的输入电流（ ）。 C
A、较大 B、较小 C、为零 D、无法判断
41、 正弦电流通过二极管整流后的波形为（ ）。 C
A、矩形方波 B、等腰三角波 C、正弦半波 D、仍为正弦波
42、 用来衡量对信号源影响限度的性能指标是（）。 B
A、放大倍数 B、输入电阻 C、输出电阻
43、 用来衡量带负载能力强弱的性能指标是（）。 C
A、放大倍数 B、输入电阻 C、输出电阻
44、 非线性失真有（）。 C
A、饱和失真 B、截止失真 C、饱和失真和截止失真
45、 能用于稳定放大电路的静态工作点的是（ ）。 A
A、直流负反馈 B、交流负反馈 C、其它
46、 用于改善放大电路的动态性能的是（ ）。 B
A、直流负反馈 B、交流负反馈 C、其它
47、 能稳定输出电压，减小输出电阻的是（ ）。 A
A、电压负反馈 B、电流负反馈 C、其它
48、 正弦波振荡电路一般由放大电路、（ ）、选频网络和稳幅电路四个基本部分组成。 B
A、负反馈电路 B、正反馈电路 C、自激振荡电路
49、 石英晶体振荡电路，合用于（ ）的场合。 C
A、低频振荡 B、高频振荡 C、频率稳定度高
50、 由一个NPN管组成的基本共发射极放大电路处在空载状态是指（ ）。 D
A、 RC=0 B、RC=∞ C、RL=0 D、RL=∞
51、 当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将（ ）。 D
A、增大 B、减少 C、反向 D、几乎为零
52、 半波整流电路的重要缺陷是（ ）。C
A、输出电压太高 B、输出电压太低 C、电源运用率太低且输出电压太低
53、 集成运放其内部电路的耦合方式是（ ）。A
A、直接耦合 B、变压器耦合 C、阻容耦合 D、任意耦合
54、 整流的目的是（ ）。B
A、将正弦波变方波 B、将交流变直流
C、将高频信号变成低频信号 D、将薄弱信号变强大信号
55、 稳压管是特殊的二极管，它一般工作在（ ）状态。C
A、正向导通 B、反向截止 C、反向击穿 D、无法拟定
56、 桥式整流电路在接入电容滤波后，输出电压（ ）。A
A、升高了 B、减少了 C、保持不变 D、不拟定
57、 用万用表测量小功率二极管极性时，应选用（ ）。D
A、直流电压挡量程5V B、直流电流挡量程100mA
C、交流电压挡量程10V D、电阻挡量程R×100
58、 能稳定输出电流，增大输出电阻的是（ ）。 B
A、电压负反馈 B、电流负反馈 C、其它
59、 能使输入电阻增大的是（ ）。 A
A、串联负反馈 B、并联负反馈 C、其它
60、 能使输入电阻减小的是（ ）。 B
A、串联负反馈 B、并联负反馈 C、其它
61、 集成运放工作在线性区的电路是（ ）。 B
A、过零比较器 B、积分器 C、滞回电压比较器 D、单限电压比较器
62、 集成运放工作在非线性区的电路是（ ）。 C
A、微分器 B、积分器 C、滞回电压比较器 D、同相加法器
63、 某晶体二极管的正、反向电阻都很小或为零时，则该二极管（ ）。B
A、正常 B、已被击穿 C、内部短路 D、内部开路
64、 工作在放大区域的某三极管，当IB从20μA增大到40μA时，IC从1mA变为2mA则它的β值约为（ ）。B
A、10 B、50 C、80 D、100
65、 在桥式整流电路中，若其中一个二极管开路，则输出（ ）。A
A、只有半周波形 B、为全波波形
C、无波形且变压器或整流管也许烧坏 D、有波形但波长不拟定
66、 当环境温度升高时，二极管的反向电流将（ ）。B
A．减少 B．增大 C．不变 D．缓慢减少
67、 在杂质半导体中,少子浓度重要取决于（ ）。C
A、掺入杂质的浓度 B、 材料、 C、 温度
68、 测得某PNP型三极管各极点位为:UB=-3V、UE=-4V、UC=-6V,则该管工作于（ ）。C
A、 放大状态 B、 饱和状态 C、 截止状态
69、 在基本共射放大电路中，若更换晶体管使β值由50变为100,电路的放大倍数（ ）。B
A、 约为本来的1/2倍 B、 约为本来的2倍 C、 基本不变
70、 在OCL电路中，引起交越失真的因素是（ ）。B
A、 输入信号过大 B、 晶体管输入特性的非线性 C、 电路中有电容
71、 差动放大器中,用恒流源代替长尾Re是为了（ ）。C
A、 提高差模电压增益 B、提高共模输入电压范围 C、 提高共模克制比
72、 由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是（ ）。B
A、饱和失真 B、 截止失真 C、 频率失真

73、 下列不是基本逻辑运算关系的是（ ）。 D
A、与 B、或 C、非 D、或非
74、 十进制数123转换成二进制是（ ）。 B
A、1111000 B、1111011 C、1011011 D、10101011
75、 二进制数1010.11转换成十进制数是（ ）。 D
A、9.75 B、10.25 C、9.25 D、10.75
76、 十六进制数2F.8转换成十进制数是（ ）。 A
A、47.5 B、45.7 C、37.5 D、57.5
77、 只有条件同时满足，结果才会发生的是逻辑（ ）。 A
A、与 B、或 C、非
78、 只要条件之一满足，结果就会发生的是逻辑（ ）。 B
A、与 B、或 C、非
79、 最小项合并的规律是，两个相邻消去（ ）变量。 A
A、一个 B、两个 C、三个 D、四个
80、 门电路中的二极管和三极管都工作在（ ）状态。 D
A、放大 B、饱和 C、截至 D、开关
81、 实际电流流向负载称为（ ）电流负载。 A
A、拉 B、灌 C、 其它
82、 化简ABD+AD的结果是（ ）。 B
A. ABD B. AD C. B D.1
83、 实际电流流向门电路称为（ ）电流负载。 B
A、拉 B、灌 C、 其它
84、 三态门是指输出除了高、低电平，尚有一个状态叫（ ）。 A
A、高阻 B、低阻 C、无阻尼
85、 CMOS与非门构成非门时多余输入端应接（ ）。 C
A、悬空 B、电源 C、地
86、 组合逻辑电路是一种（ ）记忆电路。 A
　A、有 B、无 C、可有可无
87、 时序逻辑电路是一种（ ）记忆电路。 B
　A、有 B、无 C、可有可无
88、 43）D转换为8421BCD码为（ ）。 B
A. (100011)BCD B. (01000011)BCD C. (101011)BCD D. (001011)BCD
89、 数字电路最常使用的是（ ）。 A
A、二进制 B、八进制 C、十进制 D、十六进制
90、 相同出0，相异出1”是指（ ）。 C
A．与非门 B．或非门 C．异或门 D．同或门
91、 仅具有保持和翻转功能的触发器是（ ）。 B
A、JK触发器 B、T触发器 C、D触发器 D、Tˊ触发器
92、 触发器由门电路构成，重要特点是（ ）。 C
A、具有翻转功能 B、具有保持功能 C、具有记忆功能
93、 按触发器触发方式的不同，触发器可分为（ ）。 C
A、高电平触发和低电平触发 B、上升沿触发和下降沿触发
C、电平触发或边沿触发 D、输入触发或时钟触发
94、 按逻辑功能的不同，触发器可分为（ ）。 A
A、RS、JK、D、T等 B、主从型和维持阻塞型
C、TTL型和MOS型 D、上述均涉及
95、 七段数码显示管TS547是（ ）。 B
A、共阳极LED管 B、共阴极LED管 C、极阳极LCD管 D、共阴极LCD管
96、 八输入端的编码器按二进制数编码时，输出端的个数是（ ）。B
A、2个 B、3个 C、4个 D、8个
97、 逻辑函数中的逻辑“与”和它相应的逻辑代数运算关系为（ ）。 B
A、逻辑加 B、逻辑乘 C、逻辑非
98、 要使JK触发器处在计数状态，则必须使（ ）。 A
A．J=K=1 B．J=K=0 C．J=0，K=1 D．J=1，K=0
99、 要使JK触发器处在置1状态，则必须使（ ）。 D
A．J=K=1 B．J=K=0 C．J=0，K=1 D．J=1，K=0
100、 要使JK触发器处在置0状态，则必须使（ ）。 C
A．J=K=1 B．J=K=0 C．J=0，K=1 D．J=1，K=0
101、 要使JK触发器处在保持状态，则必须使（ ）。 B
A．J=K=1 B．J=K=0 C．J=0，K=1 D．J=1，K=0
102、 要使JK触发器处在翻转状态，则必须使（ ）。 A
A．J=K=1 B．J=K=0 C．J=0，K=1 D．J=1，K=0
103、 组合逻辑电路的设计是指（ ）。 A
A、已知解逻辑功能，求逻辑图的过程 B、已知解逻辑功能，求真值表的过程
C、已知逻辑图，求解逻辑表达式的过程 D、以上都不对
104、 下列单元电路中属于时序逻辑电路的有（ ）。 C
A、编码器 B、译码器 C、计数器 D、加法
105、 欲使某变量取反，可以采用（ ）。 C
A、与门 B、或门 C、非门 D、与或门
106、 将数字信号转换成模拟信号的电路称为（ ）转换器。 A
A、D/A B、A/D C、其它
107、 将模拟数字信号转换成信号的电路称为（ ）转换器。 B
A、D/A B、A/D C、其它
108、 “相同出1，相异出0”是指（ ）。 D
A．与非门 B．或非门 C．异或门 D．同或门
109、 下列门电路属于双极性的是（ ）。 A
A、OC门 B、PMOC C、CMOS
110、 下列集成电路中具有记忆功能的是（ ）。 C
A、与非门电路 B、或非门电路 C、RS触发器
111、 下列三组逻辑运算中，所有对的的一组是（ ）。A
A、0·1=0,1+1=1 B、1·1=1,1+1=0 C、0·1=1,0+1=0
112、 下列逻辑运算对的的是（ ）。 C
A、1+1=2 B、1+1=10 C、1+1=1 D、1+1=0

判断题
1、 二极管的内部结构实质就是一个PN结。 （）√
2、 TTL门是一种输入和输出均由三极管来完毕的逻辑电路，简称TTL电路。 （）√
3、 OC门叫集电极开路门，除了实现电平转换以外，输出还可以并联。 （）√
4、 TTL门电路多余输入端的解决方法中：与门、与非门的解决办法是并联使用或接电源。（）√
5、 门电路的外特性包含两个内容，一是逻辑功能；二是外部的电气特性。 （）√
6、 逻辑电路的记忆性是指的是存储、保持的意思。 （）√
7、 组合电路就是由门电路组合而成，电路中没有记忆单元，但有反馈通路。 （）×

8、 晶体三极管可看作电压控制的电流源，属于单极型器件。 （）×
9、 在模拟电路中三极管工作在放大区。 （）√
10、 场效应管有结型和绝缘栅型两大类。 （）√
11、 三极管组成的三种基本放大电路中，共集放大电路的输入电阻最大，输出电阻最小。 （）√
12、 可运用三极管的一个PN结代替同材料的二极管。 （）×
13、 在基本放大电路中，假如静态工作点过低，一定出现饱和失真。 （）×
14、 放大电路必须加上合适的直流电源才干正常工作。 （）√
15、 抱负运算放大器的开环电压放大倍数为无穷大，共模克制比为无穷大。 （）√
16、 共模克制比是衡量放大电路克制零点漂移能力的重要指标。 （）√
17、 正弦波振荡电路产生自激振荡要满足幅值平衡条件和相位平衡条件。 （）√
18、 石英晶体振荡电路，合用于频率稳定度低的场合。 （）×
19、 模拟信号：时间上、量值（幅度）上不连续的信号。 （）×
20、 现测得两个共射放大电路空载时的电压放大倍数均为100，将它们连成两级放大电路，其电压放大倍数应为10000。 （）√
21、 当集成运放工作在非线形区时，输出电压不是高电平就是低电平。 （）√
22、 可运用三极管的一个PN结代替同材料的二极管。 （）×
23、 用万用表测得三极管的任意二极间的电阻均很小，说明该管的二个PN结均开路。（）×
24、 稳压二极管稳压电路中，限流电阻可以取消。 （）×
25、 采用适当的静态起始电压，可达成消除功放电路中交越失真的目的。 （）√
26、 在数字电路中三极管工作在放大区、截至区和饱和区。 （）×
27、 数字信号是时间上、量值（幅度）上连续的信号。 （）×
28、 数码仅可以表达大小但不可以表达不同的对象。 （）×
29、 数字电路中用0和1分别表达两种状态，两者无大小之分。 （）√
30、 八进制数18比十进制数18小。 （）×
31、 用一个变量或一个表达式代入到同一个等式两边同一个变量的位置，该等式就不成立了。 （）×
32、 将一个逻辑表达式中的“· ”换“+ ”， “+ ”换成“· ”变量保持不变，得到一个新的式子，这个式子是原式的反函数。这就是反演定理。 （）×
33、 将一个逻辑表达式中的“· ”换“+ ”， “+ ”换成“· ”变量保持不变，得到一个新的式子，这个式子和原式互为对偶式。 （）√
34、 对于与运算当输入所有为1时，输出才为1。 （）√
35、 逻辑函数的四种表达方法它们之间不能互相转换的。 （）×
36、 卡诺图以方块图的形式，将逻辑上相邻的最小项放在一起。 （）√
37、 由最小项组成的与或表达式叫做最小项表达式。 （）√
38、 在卡诺图化简的过程中“1”可以反复圈，但每个圈中必须有属于“自己”的“1”， 否则这个圈就是多余的。 （）√
39、 实际电流流向负载叫拉电流负载。 （）√
40、 实际电流流向门电路称为灌电流负载。 （）√
41、 反相器输出高电平时的带负载能力优于输出低电平时的带负载能力。 （）×
42、 输出高电平使得带拉电流负载能力一定要好于输出低电平时的带灌电流负载的能力。 （）×
43、 组合逻辑电路的设计过程中，第一步要根据电路写出逻辑表达式。 （）√
44、 组合逻辑电路的分析过程中，第一步要根据题意写出逻辑表达式。 （）×
45、 用数码或字母表达特定对象的过程叫做编码。 （）√
46、 数据分派器和数据比较器是时序逻辑电路。 （）×
47、 74LS147是10线——4线的优先编码器；而74LS148不是编码器。 （）√
48、 数据分派器是将一路输入数据根据地址选择码分派给多路数据输出中的某一路输出。 （）√
49、 半导体显示器件没有共阳极和共阴极之分。 （）×
50、 共射放大电路常用做低频电压放大电路的单元电路。 （）√
51、 共集放大电路常用于做电压放大电路的输入级、输出级和缓冲级。 （）√
52、 共基放大电路常用做常用于高频或宽频带低输入阻抗的场合。 （）√
53、 三极管组成的三种基本放大电路中，频率特性最佳的是共基放大电路。 （）√
54、 分压式偏置稳定电路不属于静态工作点稳定电路。 （）×
55、 非线性失真，是由于静态工作点设立不妥导致的。 （）√
56、 饱和失真，解决方法：提高工作点。 （）×
57、 截止失真，解决办法：减少工作点。 （）×
58、 Ri越大 ，放大电路从信号源所取的电流就越小，对信号源影响就越小。 （）√
59、 克制零点漂移最有效的方法是采用差动放大电路。 （）√
60、 负反馈对放大电路的影响是减少了放大倍数；减少了放大倍数的稳定性。 （）×
61、 数字电路对元器件参数精度的规定比模拟电路要低一些。 （）√
