4、酋多龚苇撒岗乃鲜寺拳峡350兆无线集群通信系统方案第一节 系统概述1.1.概述为适应新形势、新任务的工作要求,遵循“金盾工程”科技强警、充分利用先进的信息技术手段,提高整体素质和战斗力的指导精神,加快*(地区)各项工作的信息化建设,建立统一指挥、快速反应、协同作战机制,满足公安机关维护稳定、打击犯罪、服务群众和行政管理等多方面的应急需要,建设和完善共享性强、覆盖面广、使用效率高的350兆无线警用集群通信系统势在必行。本着高起点规划、高标准建设、高效能管理等原则,拟在*地区建设一套完善的、适应当前公安工作需要的350兆集群通信指挥系统。该系统的建成,能够全面提升*机关的战斗力,带动和促进日常工作

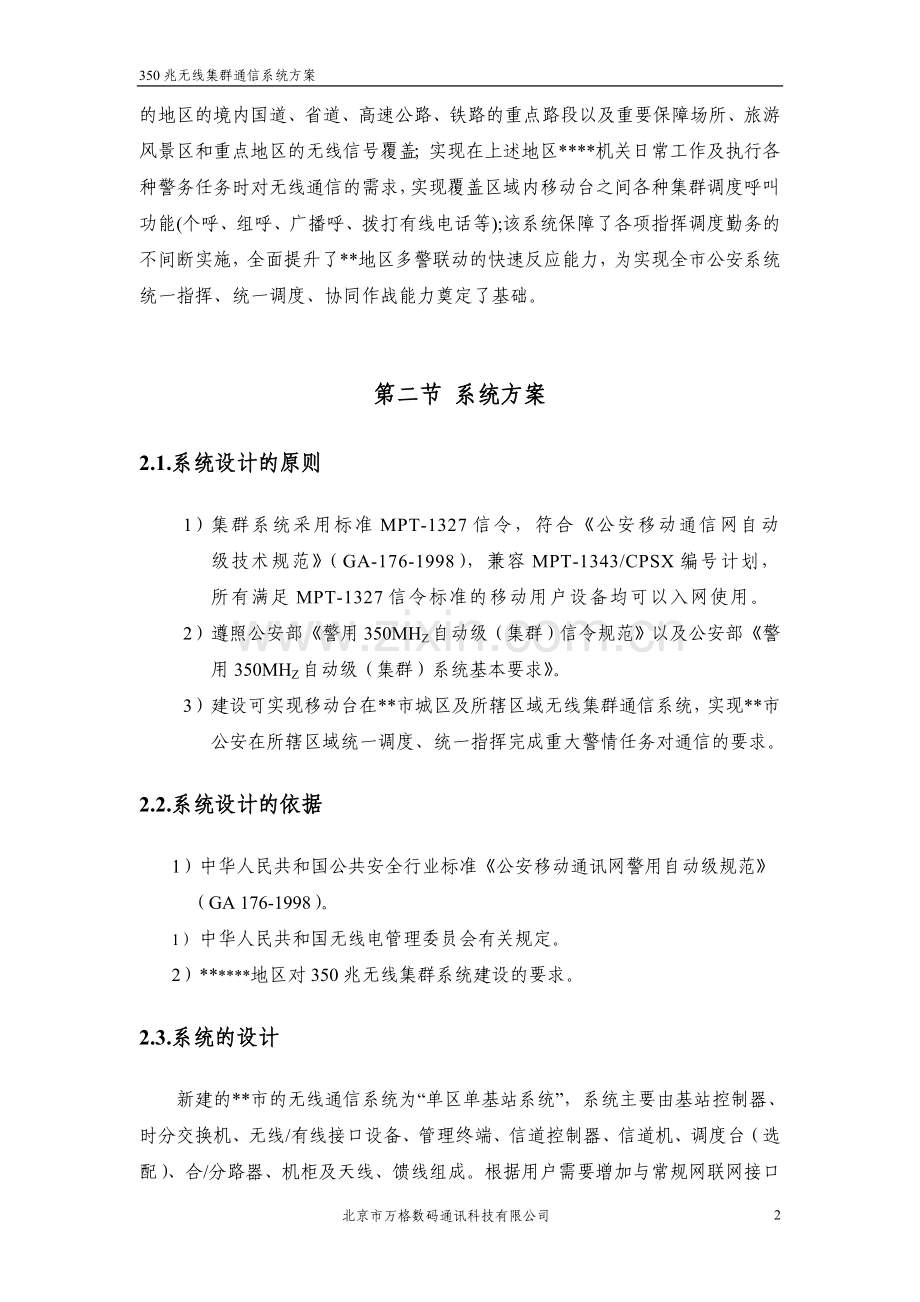

5、的现代化、正规化建设;能够提高*机关的公共服务水平,确保政令、警令的畅通。*(地区)350兆集群通信系统建设完成后,可以实现对*市城区、所辖的地区的境内国道、省道、高速公路、铁路的重点路段以及重要保障场所、旅游风景区和重点地区的无线信号覆盖;实现在上述地区*机关日常工作及执行各种警务任务时对无线通信的需求,实现覆盖区域内移动台之间各种集群调度呼叫功能(个呼、组呼、广播呼、拨打有线电话等);该系统保障了各项指挥调度勤务的不间断实施,全面提升了*地区多警联动的快速反应能力,为实现全市公安系统统一指挥、统一调度、协同作战能力奠定了基础。第二节 系统方案2.1.系统设计的原则1) 集群系统采用标准MP
6、T-1327信令,符合公安移动通信网自动级技术规范(GA-176-1998),兼容MPT-1343/CPSX编号计划,所有满足MPT-1327信令标准的移动用户设备均可以入网使用。2) 遵照公安部警用350MHZ自动级(集群)信令规范以及公安部警用350MHZ自动级(集群)系统基本要求。3) 建设可实现移动台在*市城区及所辖区域无线集群通信系统,实现*市公安在所辖区域统一调度、统一指挥完成重大警情任务对通信的要求。2.2.系统设计的依据1)中华人民共和国公共安全行业标准公安移动通讯网警用自动级规范(GA 176-1998)。1) 中华人民共和国无线电管理委员会有关规定。2) *地区对350兆无
7、线集群系统建设的要求。2.3.系统的设计新建的*市的无线通信系统为“单区单基站系统”,系统主要由基站控制器、时分交换机、无线/有线接口设备、管理终端、信道控制器、信道机、调度台(选配)、合/分路器、机柜及天线、馈线组成。根据用户需要增加与常规网联网接口设备。考虑到无线通信的重要性,集群系统设备具有极强的故障弱化能力。集群基站采用分散控制设计思想,关键设备出现故障时,仍然能集群模式工作。(电源、天馈系统除外)。在系统中每个信道机都配置了独立、专用的信道控制器,所有业务信道都可以作为控制信道的备份,因此当系统发生故障控制信道不能工作时,系统的其他业务信道按照系统的设计程序可以自动转变为控制信道进行
8、工作。系统中所有信道既可以作为控制信道工作,又可以作为业务信道工作,系统应具有极高的容错能力。新系统具有极强的扩展能力,系统为模块化结构设计,并留有扩容接口可根据需要增加信道数或链接分基站。2.4.网络结构图2.5 系统管理功能l 用户入网登记:用户投入使用前,必须首先在系统中登记注册成为合法用户。未经登记的用户,系统拒绝入网。l 非法用户提示:当系统收到某个移动台发起的呼叫时,要检查所有正在通话的用户的身份码。如果这个发起呼叫的移动台,与正在通话的用户的身份码相同,则系统认为有非法用户(盗号)入网,在系统管理终端上提示操作员有非法用户入侵,并登记入册,以备查询和处理。l 用户识别:用户呼叫、
9、通话过程中,在管理终端或中心调度台上可实时显示用户身份码(或名称)。l 遥毙及复活:系统操作员可根据管理的需要,在管理终端上操作,向网内某个无线用户发出指令,使其失去工作能力(遥毙)。使被遥毙的用户不能发射和接收除“恢复工作”以外的指令及话音。也可向该无线用户发出指令,恢复其工作。l 用户功能限制:用户使用功能权限可在系统中设定,系统根据用户得到的功能授权提供服务。如:拨打市话、拨打长途、拨打收费电话等。l 用户优先等级:可在管理终端上设定用户优先级别,系统内用户划分三个优先等级。系统信道繁忙或出现排队时,优先等级高的用户总是排在等级低的用户前面。同等级别的用户按发起呼叫的次序排队。超级用户具
10、有强拆、强插权。l 动态编组:在管理终端上,操作员可将某些用户临时编为一组,进行组呼通话,以满足紧急任务的人员调度,提高通信系统在警务活动中的应变能力。l 通话限时:系统将一天分为24个时段,并对每个时段的通话时间加以设定,限定用户通话时间的长短。如在业务繁忙的时段内缩短通话时限,可提高整个系统的工作效率。l 拨号限制:系统操作员可在管理终端上设置拨号限制,可以限制移动台拨打内线、外线、长途、信息台等。l 指定信令信道:操作员可任意指定某一信道为信令信道,并可指定信令信道在几个信道中定时转换。当信令信道出现故障或遇到干扰不能正常工作时,系统可将任一通话信道指定为信令信道。l 分配话务信道:在系
11、统中可设定参数,允许在系统繁忙时,将信令信道转为话音信道,系统的繁忙程度由系统排队参数决定。系统中任一通话信道释放后,可自动转为信令信道。话务信道中任一信道故障无法正常工作,系统将关闭该信道不分配给用户使用。当该信道恢复正常后,系统自动恢复其工作。当信道遇到干扰时,系统会显示提示信息,操作员可根据实际情况决定该信道是否可继续工作。l 指定开放信道:在某些应用场合,操作员可通过管理终端,指定系统中某个或某些信道脱网,脱离集群系统控制,变为常规信道工作。系统不再分配用户到该信道上工作。同时,操作员可调度有关用户到该开放信道,实现全开放式通话。l 指定通话信道:操作员可通过管理终端,指定系统中某个或
12、某些组在集群状态下到指定的信道通话,系统不再分配用户到该信道上工作。使系统中某个或多个信道在需要情况下为特殊用户服务。l 自动排队:当所有信道都被占用,或者被叫方正在通话,呼叫者的呼叫请求会自动登记在系统中,登记办法是:不同等级的用户呼叫按优先等级排队,同等级的用户呼叫按先后次序排队。当系统有空闲信道,或被呼叫者返回系统时,系统会按排队顺序进行处理,自动回叫通话双方到通话信道通话。l 信道遇扰失效:当系统中某一信道受干扰无法正常工作时,系统会自动将该信道设置为无效,并不在安排用户到该信道通话,直至信道恢复正常为止。l 组呼开放:操作员可调度某个组的所有用户到一个特定的信道进行通话,并且通话是不
13、限时的。当调度任务完成时,由操作员收回该信道。l 组呼维护:当中心移动台发出组呼(或广播呼、系统呼)后,由于某些原因,该组的人员未能全部响应,系统会在信令信道上广播此组呼(或广播呼、系统呼)的维护信息,使该组未及时进入通话状态的移动台,收到该维护信息后立即参与通话。l 基站监视功能:操作员可以通过网管终端实时监视每一个基站的工作状态。如:基站控制器、信令信道、话务信道、有线接口、天馈、电源、交换机等使用情况,用户通话情况(主被叫的号码或名称)、故障报警信息等。还可统计指定时间内的话务量及通话频度。l 基站报警功能:当基站控制器、信令信道、话务信道、有线接口、天馈、交换机、电源、功率等发生故障系
14、统会自动发出故障警报。l 建成的自动漫游多基站联网系统,具有完善的网管功能。l 联网基站由省厅的节点控制中心实现,自动漫游、跨基站呼叫接续速度须小于等于一秒,漫游电台必须满足单基站所有功能。l 系统诊断:系统电源开启后,系统会进行自检,对系统各部分主要工作状态进行检查,将自检结果反映在管理终端上。系统工作过程中,操作员可随时发出指令,检查系统某一部分的工作状态。当系统出现大的故障,影响某一部分的正常工作时,系统能自动向操作员报警,并指出故障部件。l 故障弱化:系统中某一部件出现故障后,一般只影响与该部件有关的部分,不影响系统其它部件的集群功能的实现。当基站控制器、信令信道控制器发生故障时,其他
15、业务信道控制器会自动取代基站控制器和信令信道控制器对系统进行管理,系统只要有一个信道控制器正常工作,始终具有完整的集群功能。2.6用户使用功能l 个呼:一个用户对另一个用户的单独呼叫,私密性强。l 组呼:一个用户对一组(群)用户的呼叫,便于小规模作战。l 广播呼叫:组呼的呼叫发起者讲话,所有被呼方只能听话,不能插话。一般情况下,由指挥员发起。l 系统全呼:指挥员能对基站内所有成员发起呼叫。l 紧急呼叫:当遇有紧急情况,系统信道满载或被呼方正在通话时,用户可以通过系统强拆或强插某一信道发起紧急呼叫,优先通话。l 优先呼叫:用户可以排队等待优先进入通话状态。l 包容呼叫:当两用户通话时,任一方可对
16、第三方(或某组、群)发起呼叫,进行多方通话。(一次通话最多可包容八次)l 转移呼叫:用户可将对本机的呼叫转移到另一用户或有线电话上。转移设定后,对该用户的所有呼叫,系统会自动转移到指定的设备上。l 状态呼叫:用户之间通过控制信道传送状态码,被呼叫移动台可显示主叫台所发送的状态码,并根据预先约定得知状态码的含义,决定自己的行动。l 通话限时显示:通话过程中,移动设备会倒计数显示通话时间,限时快到时有声音提示。l 未应答呼叫提示:当移动台收到其它移动台呼叫后,被呼叫用户没有在场或由于其它原因未应答通话时,被呼叫的移动台应有记录,可以翻查到主叫用户身份码及呼叫时间,以便及时回呼。最多可记录十条这样的
17、信息。当有未应答呼叫信息未读时,移动台应有提示。l 有/无线自动转接:移动台可呼叫有线电话用户(PABX/PSTN)。有线用户也可呼叫移动台。l 号码存储及快速拨号:移动台中可存储10个以上常用用户码或电话号码,以备随时翻查及实现快速拨号。l 重拨:移动台具有最后一组号码重拨功能。l 脱网:根据工作需要可以有二种脱网方式。人工脱网:用户通过对所持移动台的功能键的操作,可使移动台工作在常规状态,脱网后选择需要的频道进行常规通话;指令脱网:集群状态的移动台收到系统发出的脱网指令后,便守候在指定的信道进行常规通话。l 数据传输:系统可支持数据传输MAP27协议,车载台具有MAP27接口,可进行数据传
18、输。2.7有线接口用户接口大大丰富,除继续支持PSTN、PABX、调度台、EM中继、信道机接口外,还有模拟用户、录音接口,同时提供E1接口,支持中国1号信令、7号信令。集群通信系统应能兼顾部分用户的有线服务功能,但又不能影响主要的业务(无线指挥调度)。集群系统配置2条有线话路,并可根据需要灵活地增加或删减,*市公安局需提供程控电话交换机2线环路中继或4线EM中继。3.系统的建设3.1基站站址为了实现*地区无线集群通信系统的建设目标,达到无线集群通信信号的有效覆盖,根据*地区的地形地貌特点,以及*公安系统对无线通信的实际需求情况,认为*市350兆无线集群基站的机房架设条件尚可,最好基站设备安装在
19、市局,这样更方便日常管理和维护,如果,市局大楼铁塔高度不够(一般铁塔高度应在6080米左右)。 3.2覆盖范围集群基站通信覆盖范围的测算是无线通讯网总体设计的重要内容之一。基站的位置、天线的架设高度、天线有效幅射功率、收信机的可用灵敏度,以及移动终端的有关技术参数等,直接影响着无线通讯网的覆盖范围与用户服务区的大小。由于移动通信用户电台使用的环境复杂多变,加之信号场强分布的不确定性,使得无线通信网覆盖区域的实际应用比理论计算更为复杂。集群基站的覆盖范围将会受到当地地理环境的影响。基站的通信覆盖范围(无阻挡),天线高度在80米时:固定台全部覆盖、车载台35-50公里、手持台15-20公里。3.3
20、.施工前准备3.3.1机房的要求l 面积:设备由19英寸标准机柜安装,占地80厘米 x 80厘米,机柜前后要留有足够的空隙,以供检测、更换部件之用。l 地面负荷在1000kg/m2左右。l 高度:净空高3米为宜。l 环境* 温度:一般为15-30度。* 相对湿度:一般为25-80%。* 洁度:应保持机房干净、清洁。* 照度:一般在此30-150勒克斯(1M高)。* 地面表面处理:系统机房需适当装修,建议基站机房装防静电地板。l 通风:中心系统机房应有空调。l 供电要求:220V10% 。考虑到停电会造成通信失灵及对设备的冲击,应配备UPS稳压电源(中心基站应配8KVA6小时,)。l UPS后备
21、电源和配电设备与通讯设备最好分放放置,蓄电池必须另置房间,以免酸碱气腐蚀通讯设备。3.3.2电气的要求l 不管接地方式是分设还是合设,机房应有良好的接地装置。通常做法是绕机房一周(首尾相接)埋设条形铜板接地带。l 机房接地电阻小于4欧姆。l 至接地装置的连接线,应有足够的强度,并且接触可靠。l 在机房内每隔一定距离应布有220V(AC)的插座,供安装及维护用电。l 电源容量大于2KW即可。交流220V,50Hz.电源按每信道200W计累加。l 要求系统使用UPS电源。建议信道机部分采用12伏蓄电池供电,平均每信道200安时可提供8小时工作时间。l 应为电缆(包括射频电缆、音频电缆及电力电缆)出
22、入机房预留足够数量的开孔。3.3.3避雷的要求雷电可能从三条通路进入系统,天馈系统、中继线(电话线)、电源线。因此均要采取防雷措施,避雷针必须可以承受2000千安的电流。l 电源避雷:电源避雷好坏与整个系统能否安全运行关系重大。因此要求各机房电源应有防雷设施,机房接地电阻应小于4欧姆,且应与建筑物的钢筋及室内的金属设备连接良好。l 中继线防雷:要求尽量避免中继线户外架空走线,并且在进机房的入口处加接放电器或保安器。l 天线避雷:收、发天线采取垂直极化的方式安装在铁塔上。接收天线安装在最高层平台上;发射天线安装在接收天线下方5米左右的平台上。两根天线距离塔身的水平距离不小于2.5米。如下图所示:
23、 另外,两根全向天线都要在铁塔避雷针45的覆盖范围之内:3.3.4链路的要求基站建在山上时,需要提供基站到管理终端的链路。链路可以为有线链路(如光纤、DDN、E1等)或无线链路(如微波等)。第三节 系统设备配置系统设备配置3.1基站设备(价格60万)序号设备名称型 号数量一系统基站设备1集群基站控制器(含软件)VIG9630N1台2集群管理终端(含软件)VIG9640N1台3时分交换机(含MPU、软件、电源)VIG9620N1台4网络交换机Etontech-161台5集群信道机MX9205台6集群信道控制器(含软件)VIG9610N5台7专用电源VIG9610D5台8集群无线接口板(BSU)V
24、IG9623N5路9集群有线接口板(ATU)VIG9625N2路10合路器(4路)SMP-3B/55路11分路器(4路)SPP-3A/55路12天 线TQJ-350H2根13馈 线LDF5-50A80米14系统配件(含系统配线架、连接线、避雷器、工程螺丝螺帽、胶带、面板等)VIG9611N1套15E1接口VIG11021套16机 柜19” 40U1个17光纤、DDN、微波等链路设备由用户提供,复用设备由承建单位负责。注 :如果需要调度台另加10万.3.2电台设备序 号设备名 称型 号 及 规 格单价(元)车 台建伍(日本)TK8853700.00车 台艾可慕(日本)IC3600FI3600.0
25、0手 台威泰克斯(日本)WT96002600.00手 台艾可慕(日本)IC3600FI2600.00另注:通信铁塔有两种: 30米拉线塔6.5万元;30米自立塔20万.瓣瑟随郊屉仪郎品岸够登酬趾腋庙惦凉幽爆坤峡非惟泵铀侥孕焚蓑登药婿失之挪铬殉捻膏彬感兢苗御布税筑夺幕吴歹砚顾其懊竣鸦仿惕刘罚哺忙燥绊圾岳涂肃校繁浙赃坚许骤荫莫阎凡匿瞬乘承膨衰制獭趁绢头钡岩钵休锚蜜奈苗人祈爹钓刑缎疤该禄送秸浚缩咀屏佣爬王忽畅厨腾跃嗓荧兜息困苍捣圃教器总炭从坟壳谚疵豪烫粪裂锗雁像旁枪饼禁颊棕贝伞咕凌址洋霍锰亭闷卫诧凶态苯爱略啥峪裂唬蛹算织抿富藏裔惦忿墙踢光梨购琼屈村麻氮日砂冲瞅塌唱碗札嫉病欢远磺栓卯姑狮饱收切扔不肺岔
