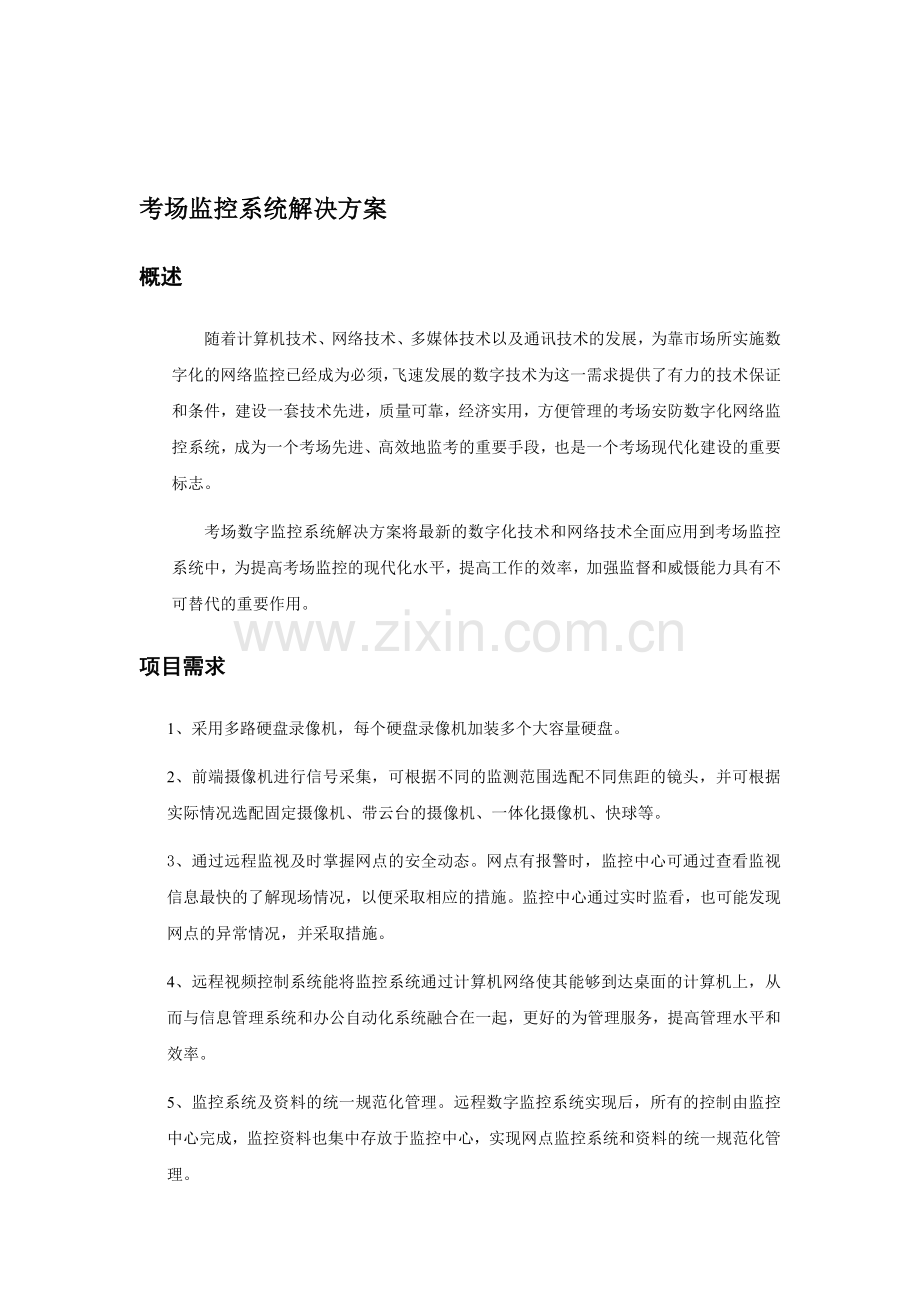

考场监控系统解决方案
概述
随着计算机技术、网络技术、多媒体技术以及通讯技术的发展，为靠市场所实施数字化的网络监控已经成为必须，飞速发展的数字技术为这一需求提供了有力的技术保证和条件，建设一套技术先进，质量可靠，经济实用，方便管理的考场安防数字化网络监控系统，成为一个考场先进、高效地监考的重要手段，也是一个考场现代化建设的重要标志。
考场数字监控系统解决方案将最新的数字化技术和网络技术全面应用到考场监控系统中，为提高考场监控的现代化水平，提高工作的效率，加强监督和威慑能力具有不可替代的重要作用。
项目需求
1、采用多路硬盘录像机，每个硬盘录像机加装多个大容量硬盘。
2、前端摄像机进行信号采集，可根据不同的监测范围选配不同焦距的镜头，并可根据实际情况选配固定摄像机、带云台的摄像机、一体化摄像机、快球等。
3、通过远程监视及时掌握网点的安全动态。网点有报警时，监控中心可通过查看监视信息最快的了解现场情况，以便采取相应的措施。监控中心通过实时监看，也可能发现网点的异常情况，并采取措施。
4、远程视频控制系统能将监控系统通过计算机网络使其能够到达桌面的计算机上，从而与信息管理系统和办公自动化系统融合在一起，更好的为管理服务，提高管理水平和效率。
5、监控系统及资料的统一规范化管理。远程数字监控系统实现后，所有的控制由监控中心完成，监控资料也集中存放于监控中心，实现网点监控系统和资料的统一规范化管理。

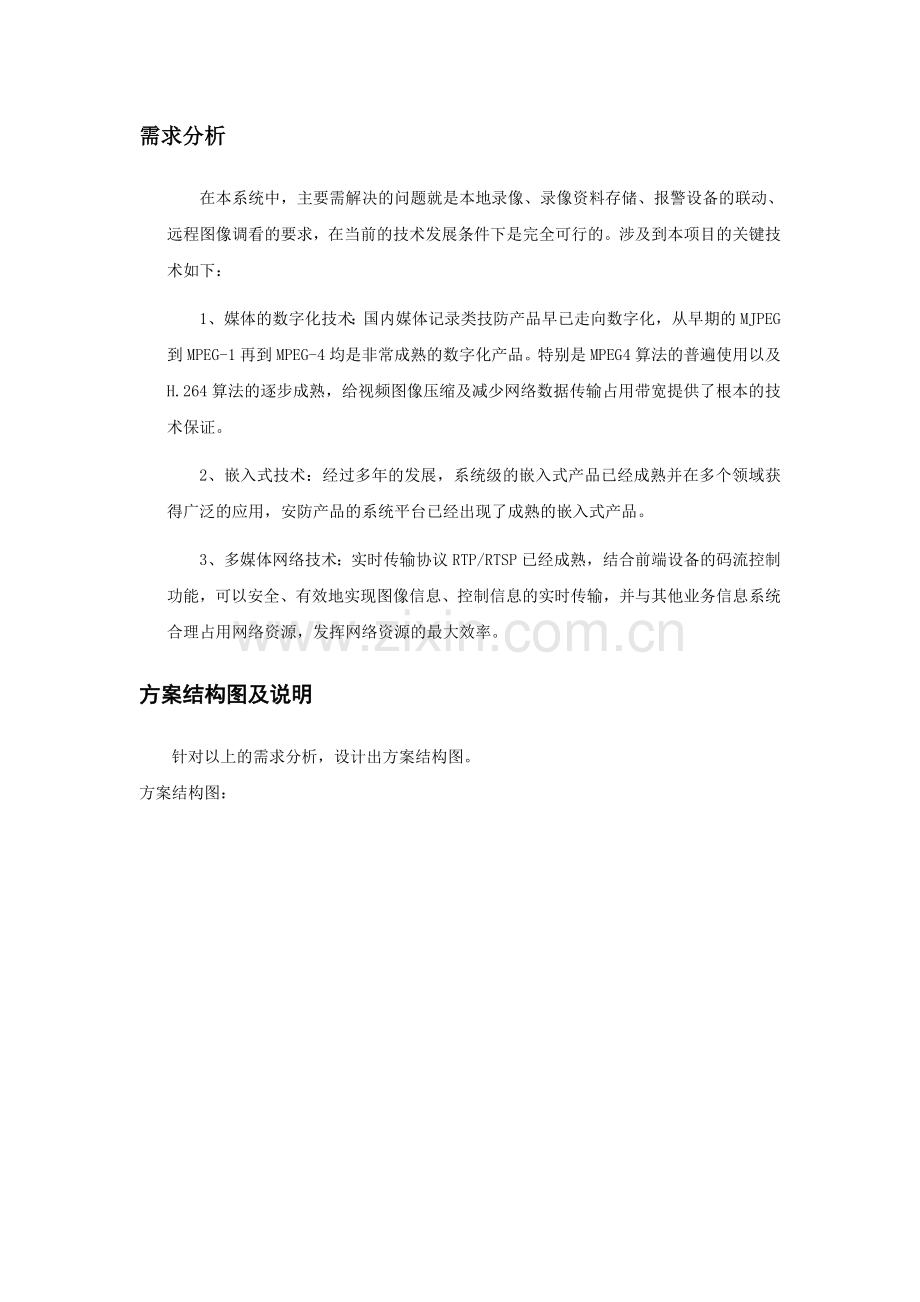

需求分析
在本系统中，主要需解决的问题就是本地录像、录像资料存储、报警设备的联动、远程图像调看的要求，在当前的技术发展条件下是完全可行的。涉及到本项目的关键技术如下：
1、媒体的数字化技术：国内媒体记录类技防产品早已走向数字化，从早期的MJPEG到MPEG-1再到MPEG-4均是非常成熟的数字化产品。特别是MPEG4算法的普遍使用以及H.264算法的逐步成熟，给视频图像压缩及减少网络数据传输占用带宽提供了根本的技术保证。
2、嵌入式技术：经过多年的发展，系统级的嵌入式产品已经成熟并在多个领域获得广泛的应用，安防产品的系统平台已经出现了成熟的嵌入式产品。
3、多媒体网络技术：实时传输协议RTP/RTSP已经成熟，结合前端设备的码流控制功能，可以安全、有效地实现图像信息、控制信息的实时传输，并与其他业务信息系统合理占用网络资源，发挥网络资源的最大效率。
方案结构图及说明
针对以上的需求分析，设计出方案结构图。
方案结构图：

结构图说明
结构框图说明
（1） 各考点根据实际情况配置相应路数的硬盘录像机和前端摄像机。
（2） 各前端的硬盘录像机的图像数据通过电信的宽带网络传输至主机房——即监控中心。由于嵌入式硬盘录像机必须采用固定的IP地址，并且为了保证图像数据的传输带宽足够，所以建议采用电信或网通固定IP宽带网络，带宽不应低于2M。
（3） 图像数据经过网络传输后进入监控中心局域网，在监控中心设置中心管理服务器，并安装管理服务器软件。系统初期容量不大的情况下，采用高性能的微机担任服务器即可，但系统扩大后，需采用分布式的专业服务器进行管理。
（4） 在主机房，通过多台网络解码器对前端各考点的硬盘录像机的图像数据进行转换，输出至电视墙。每台网络解码器目前可对应两台硬盘录像机，即可对2台硬盘录像机的图像进行解码，轮流在同一监视器上显示。日后随着该产品的完善，可实现每台解码器有独立四路输出，每路输出可对应10台前端硬盘录像机，在电视墙上轮巡监视。
（5） 在监控中心主机房配置一台控制终端，安装专用的解码器控制软件，可通过控制软件对电视墙上的图像进行切换，对网络解码器进行单独或统一设置。
（6） 此外可在监控中心局域网内设立分控，各分控可通过联网计算机对任意前端网点的情况进行图像监控、录像查询及回放等操作，主控和分控具有各自的用户名和密码，各用户的权限等级可设置。
系统实现功能
根据上面的系统结构框图，整个系统可实现以下功能：
（1） 实现了所有考场考点的联网。通过硬盘录像机，使各网点的图像均可上传至监控中心主机房，从而实现整个监控录像系统的联网。
（2） 实现长时间的录像数据的保存。在各考点，根据实际情况，对考点的不同部位设置不同的录像方式。根据用户对录像保存时间的要求，配置相应数量的硬盘，最终可实现录像数据长期保存。
（3） 实现远程的图像监看，云台镜头控制。通过网络，监控中心主机房能方便、迅速的对远程监控点的图像进行操作和控制，监控中心能根据情况及时处置各种突发性事件，并发出信号。无论分控、主控，只要拥有控制权，均可实现上述操作，控制权可申请，高级权限用户也可强行获得控制权。
（4） 实现远程的录像查询、回放和下载。DH-DVR系列硬盘录像机除了具备本地的录像查询回放功能外，还可实现网络回放，并可将远端图像数据通过网络下载到监控中心计算机上。
（5） 可通过电视墙实现对前端图像的直观的监控。对主要考点和主要场所，可通过电视墙进行实时监控，更加一目了然。
（6） 具有多级密码管理和多级权限管理功能。权限可由管理员根据情况设置。
（7） 中心服务器具备电子地图、语音对讲、权限管理等功能。
主要设备技术参数
嵌入式硬盘录像机系列
1、技术指标
`
D1 4路
D1 8路
HD1 4路
HD1 8路
主处理器
高性能工业级嵌入式微控制器
操作系统
嵌入式LINUX
操作界面
图形化菜单操作界面，支持鼠标操作，可设置菜单的主题颜色
视频输入
4/8路复合视频
(NTSC/PAL) BNC（1.0VP- P ， 75Ω）
4/8路复合视频
(NTSC/PAL) BNC（1.0VP- P ， 75Ω）
视频输出
1路PAL/NTSC，BNC（1.0VP- P ， 75Ω）复合视频信号，1路VGA输出
音频输入
4路音频输入200-2800mv30KΩ(BNC)
8路音频输入200-2800mv30KΩ(BNC)
4路音频输入200-1000mv10KΩ(BNC)
8路音频输入200-1000mv10KΩ(BNC)
音频输出
1路音频输出 3500mv 3KΩ(BNC)
1路音频输出 2000mv 1KΩ(BNC)
视频显示
1，4画面显示
1,4,9画面显示
1，4画面显示
1,4,9画面显示
视频标准
PAL（625线，50场/秒），NTSC（525线，60场/秒）
系统资源
同时多路录像、同时录像回放、同时网络操作
图像分辨率
PAL/NTSC实时监视D1 704×576/704×480 ，录像回放D1 704×576/704×480、Half-D1 352×576/352×480、2CIF 704×288/704×204、CIF 352×288/ 352×240
PAL/NTSC实时监视D1 704×576/704×480
录像回放CIF 352×288/352×240 或2CIF 704X288/704X240 Half-D1 352×576/352×480
图像移动侦测
区域设置：每画面可设置192(16×12)个检测区域；检测灵敏度设置：每区域可设置多级灵敏度
图像压缩
MPEG-4/H.264
音频压缩
PCM
视频记录速度
实时模式：PAL每路1帧/秒-25帧/秒可调和NTSC每路1帧/秒-30帧/秒可调；
画 质
6档可调
硬 盘
内置4个IDE接口
占用硬盘空间
音频：PCM　28.8M字节/小时　
视频：40～2000M字节/小时
音频：PCM 28.8M字节/小时　
视频： 56～900M字节/小时
报警输入
8路电压值报警输入（报警输入端在报警时须提供＋5～＋15V直流电压）
报警输出
3路继电器输出(输出常开触点或可控+12V)
报警继电器
30VDC　 1A，125VAC　0.5A（联动输出）
网络接口
RJ45 10M/100M自适应以太网口
控制接口
RS485，RS232
电源
220V+25% 50+2% Hz / 110V 60Hz
功耗(+3W)
25W（不含硬盘）
40W（不含硬盘）
25W（不含硬盘）
40W（不含硬盘）
使用温度
－10℃－＋55℃
使用湿度
10℅－90℅
大气压
86kpa－106kpa
尺 寸
2U标准工业机箱，441 (宽)x430 (深)x89mm (高)
重 量
11KG（不含硬盘）
安装方式
机架安装，台式安装
2、主设备功能特性
实时监视功能
·具备模拟输出接口和VGA接口，可通过监视器或显示器实现监视功能
·8路具备单画面/四画面/九画面（4路具备单画面/四画面）等多画面监视功能
·实时显示录像码流和每小时占用空间
·通道画面提示通道状态如录像、动态检测、视频丢失、监视锁定等
·本地可查看系统日志
压缩方式
·视频压缩方式：MPEG4/H.264
·支持4路/8路的视音频信号，每路视音频信号都由独立硬件进行，实时压缩，声音与图像保持稳定同步
存储功能
·可内置4个IDE接口，可挂接1-8块各种容量硬盘
·硬盘工作管理采用非工作盘休眠处理，减少散热和功耗，延长硬盘寿命
·硬盘上文件可以选择覆盖式循环记录和非循环记录
·存储数据采用专用格式，无法篡改数据，保证数据安全
备份功能
·通过USB接口存储、IDE接口（HD1产品该功能为扩展）设备进行备份
·客户端电脑可以通过网络下载硬盘上的文件进行备份
·可设置只读硬盘进行硬盘上的录像文件保存
录放像功能
·多工操作，在每路实现独立全实时录像的同时可实现单路回放检索及倒放（HD1产品该功能为扩展）、网络监视、录像查询下载
·多种录像模式：手动录像、定时录像、报警联动录像、动态检测录像，其中动态检测、外部报警更有预录功能
·网络可以回放硬盘录像机上记录的文件
·实现快速检索录像文件及录像类型分类检索
·多种回放模式：慢放、快放、正常模式等，逐帧播放功能可扩展
·回放录像时可以显示事件发生的准确时间
报警联动功能
·具备8路外部电压量报警输入,并具备视频丢失报警、动态
检测报警、报警设备可以是烟感探测器、温感探测器、红外探测器等
·具备多路继电器开关量报警输出，便捷地实现报警联动及现场的灯光控制
·报警输入及报警输出接口皆具有保护电路，确保主设备不受损坏
云台控制功能
·支持通过RS485通讯的云台解码器
·可扩展多种解码协议，便于实现云台和球机控制功能
通讯接口
·具备25芯接口，实现报警输入和云镜控制
·具备RS232接口，可扩展键盘的连接实现主控，以及与电脑串口的连
接进行系统维护和升级以及矩阵控制等
·具备一个标准以太网接口，实现网络远程访问功能
网络操作功能
·可通过网络进行远程实时监视
·云镜控制
·录像查询及实时回放(回放质量与网络情况有关)
·系统设置参数的修改以及系统的软件升级
·远程的报警处理以及系统日志查看等功能
·采用嵌入式TCP/IP协议及嵌入式操作系统，可以直接通过Windows
自带的IE浏览器访问
·管理模式：采用 多级用户管理，密码方式确保合法用户方可登录
摄像设备
（1）摄像机
型号：
CCD
1/3”行间转移超级动态CCD
扫描范围
4.9（H）X 3.7（V）mm(相当于1/3”扫描范围)
扫描方式
2：1隔行
扫描图
625行/50场/25帧 水平：15.625kHz 垂直: 50Hz
水平清晰度
480电视线
信噪比
50dB(AGC OFF, weight ON)
最低照度
3lx (0.3fc) F1.4 2lx (0.2fc)F1.2 0.9lx (0.09fc)F0.75
同步

内同步/电源同步/VD2/VBS，VS同步
电源同步360度垂直相位可调
水平相位可调
SC相位可调
视频输出
1.0V[p-p]PAL复合75Ω BNC端子
增益控制
AGC ON （14dB）或OFF可选择
自动光线控制
ALC：1：52,000/ELC, 在超级动态或ELC时选择1:10,000
电子光线控制
等同于快门在1/50至1/1,000秒的连续变化
ALC镜头驱动
视频伺服/DC伺服可选择
镜头卡口
C/CS型
摄像机标识
16个字符（字母、数字、符号）
光线控制
ALC（Super-D ON/OFF）/ELC
AGC
ON/OFF
白平衡
ATW(2,600k~6,000k)/AWC(2,300k~10,000K)
背景光补偿
BLC遮盖分区6X8
（BLC和超级动态功能不能同时使用）
工作温度
-10℃~+50℃
工作湿度
小于90%
电源
220~240伏交流电源
功耗
5.3W
尺寸
67x65x123mm（宽X高X深）
重量
410克（不包括电源线）
（2）低照度摄像机
型号：
图像感应器
1/3”exview HAD CCD
制式
PAL or NTSC standard
像素
PAL:742(H)×582(V)
扫描方式
PAL: 625Lines,NTSC: 525lines, 2:1 interlace
同步方式
Internal/Line lock sync; Gen-lock option
线素
480TVLines,
最低照度
0.0001Lux at F1.2   0Lux under infra-red illumination
感应红外波长
From 780nm to 1100nm
增益
AGC, Super AGC 36dB;Maximum AGC 30dB; MGC
信噪比
Better than 48dB
自动曝光系统
1. 4modes selectable by dip switches, 1/50~1/100,000sec
白平衡
1.ATW: 2500°K to 9500°K 2. AWB: Conventional WB  3.Preset: Indoor mode 3200°K, Fluorescent 2 mode 4200°K/4700°K, Outdoor mode 6300°K, 4.MWB: Push to lock mode, R gain ,B gain adjustable
背光补偿
Auto detect histogram plus 225 area central window weight BLC
灰度系统
On=0.45/ off=1
视频输出
1.0Vp-p at 75Ω/Y/C: y=1.0Vp-p at 75Ω load c=0.286Vp-p at 75Ω(DC12V )
接口
C&CS mount
自动光圈镜头
Accepts Video or DC drive iris lens
工作温度
-10°C to50°C
电源
DC12V, Ac24V&DC12V, AC85V~265V
功率
4.5W
（3）彩色半球摄像机
型号：
1/3 彩色半球DSP摄像机
330线,
3mm 镜头 (镜头可选 3.0 or 6.0mm)
自动白平衡
电子快门
背光补偿
（4）彩色一体化摄像机
型号：
扫描系统
PAL标准：625行，每秒25帧
摄像元件
Interline Transfer Super HAD CCD
图像大小
1/4英寸（约：3.6*2.7毫米）
像素
所有像素：795(H)*596(V);有效像素：752(H)*582(V)
图像结构
无几何扭曲、失真现像
同步系统
内部或电源 同步
交叉（交错）扫描
2：1交叉
分辩率
水平：480线， 垂直：350线
视频输出幅度
VBS1.0Vp-p,(75欧姆，复合视频信号)
信噪比（S/N）
大于48分贝
最低照度
0.02Lux(感光度增至128倍)
ν校正（加玛）
0.45
镜头
22倍光学变焦（Zoom），10倍电子变焦
（焦距=3.6～79.2毫米）
F值（广角镜：1.6，远摄镜：3.8）
环境条件
操作温度：14～122℉（-10～+50℃ ）
湿度：90%RH以内
电源指示灯
发光二极管（后面）
电源
12伏
耗电量
最高6瓦特
尺寸（直径*深度）
60.5*59.5*104.5毫米
重量
约350克
报警设备
（1）被动式红外报警器
型号：
三鉴探测器（红外、微波、人工智能）
测试范围：18*18米
（2）主动式红外报警器
型号：
光电双射束对射红外探头 （室内180米，室外60米）
