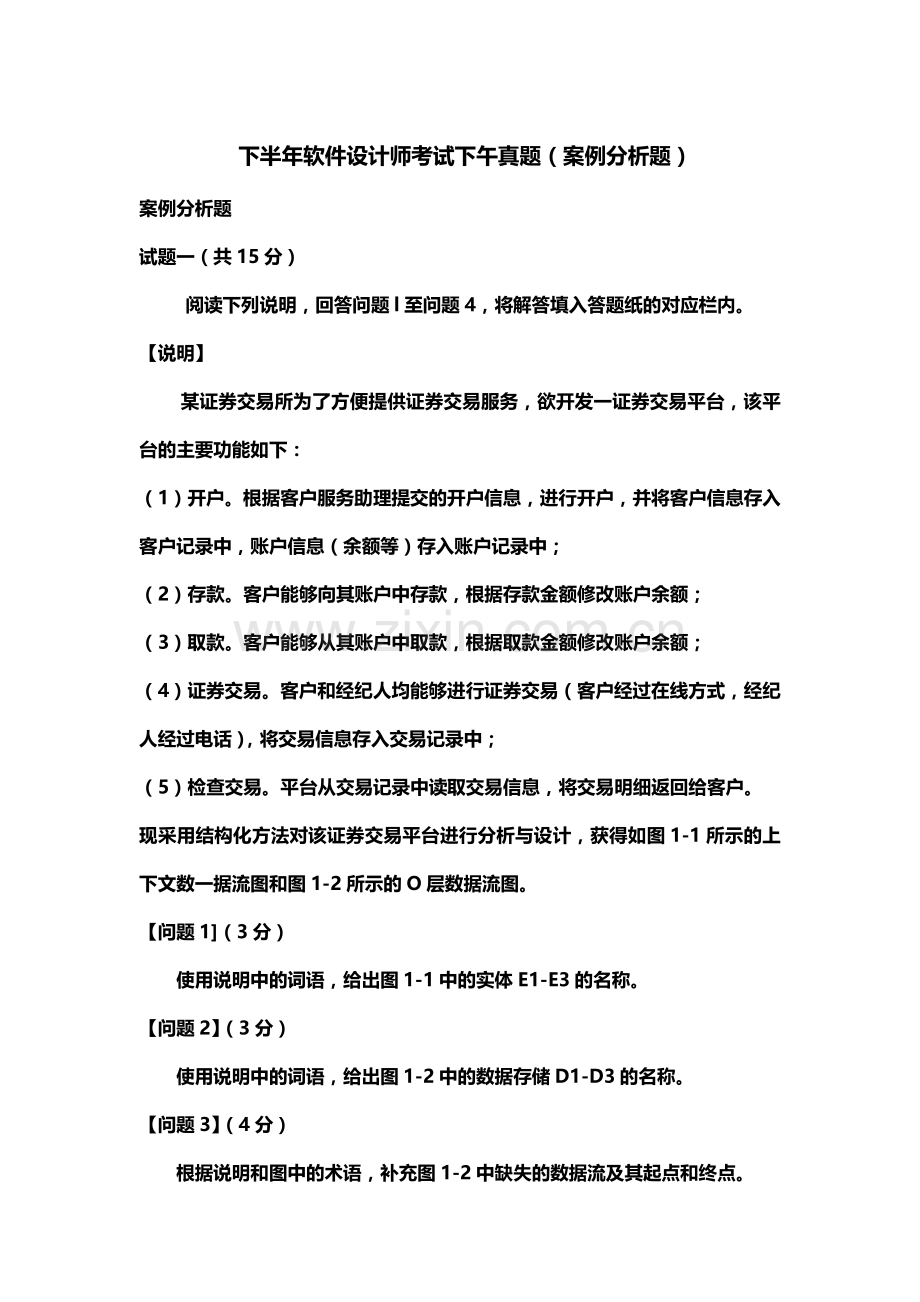

下半年软件设计师考试下午真题案例分析题 下半年软件设计师考试下午真题（案例分析题）案例分析题试题一（共15分） 阅读下列说明，回答问题l至问题4，将解答填入答题纸的对应栏内。【说明】 某证券交易所为了方便提供证券交易服务，欲开发一证券交易平台，该平台的主要功能如下：（1）开户。根据客户服务助理提交的开户信息，进行开户，并将客户信息存入客户记录中，账户信息（余额等）存入账户记录中；（2）存款。客户能够向其账户中存款，根据存款金额修改账户余额；（3）取款。客户能够从其账户中取款，根据取款金额修改账户余额；（4）证券交易。客户和经纪人均能够进行证券交易（客户经过在线方式，经纪人经过电话），将交易信息存入交易记录中；（5）检查交易。平台从交易记录中读取交易信息，将交易明细返回给客户。现采用结构化方法对该证券交易平台进行分析与设计，获得如图1-1所示的上下文数一据流图和图1-2所示的O层数据流图。【问题1（3分） 使用说明中的词语，给出图1-1中的实体E1-E3的名称。【问题2】（3分） 使用说明中的词语，给出图1-2中的数据存储D1-D3的名称。【问题3】（4分） 根据说明和图中的术语，补充图1-2中缺失的数据流及其起点和终点。【问题4】（5分）实际的证券交易一般是在证券交易中心完成的，因此，该平台的“证券交易”功能需将交易信息传递给证券交易中心。针对这个功能需求，需要对图1-1和图1-2进行哪些修改，请用200字以内的文字加以说明。试题二（共15分） 阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】 某宾馆为了有效地管理客房资源，满足不同客户需求，拟构建一套宾馆信息管理系统，以方便宾馆管理及客房预订等业务活动。【需求分析结果】 该系统的部分功能及初步需求分析的结果如下： （1）宾馆有多个部门，部门信息包括部门号、部门名称、电话、经理。每个部门能够有多名员工，每名员工只属于一个部门；每个部门只有一名经理，负责管理本部门。 （2）员工信息包括员工号、姓名、岗位、电话、工资，其中，员工号唯一标识员工关系中的一个元组，岗位有经理、业务员。 （3）客房信息包括客房号（如1301、1302等）、客房类型、收费标准、入住状态（已入住未入住），其中客房号唯一标识客房关系中的一个元组，不同客房类型具有不同的收费标准。 （4）客户信息包括客户号、单位名称、联系人、联系电话、联系地址，其中客户号唯一标识客户关系中的一个元组。 （5）客户预订客房时，需要填写预订申请。预订申请信息包括申请号、客户号、入住时间、入住天数、客房类型、客房数量，其中，一个申请号唯一标识预订申请中的一个元组；一位客户可烈有多个预订申请，但一个预订申请对应唯一的二位客户。 （6）当客户入住时，业务员根据客户的预订申请负责安排入住客房事宜。安排信息包括客房号、姓名、性别、身份证号、入住时间、天数、电话，其中客房号、身份证号和入住时间唯一标识一次安排。一名业务员能够安排多个预订申请，一个预订申请只由一名业务员安排，而且可安排多间同类型的客房。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图如图2-1所示。【关系模式设计】 部门（部门号，部门名称，经理，电话） 员工（员工号， a ，姓名，岗位，电话，工资） 客户 b 联系人，联系电话，联系地址 客房（客房号，客房类型，收费标准，入住状态） 预订申请（ c ）入住时间,天数，客房类型，客房数量） 安排（申请号，客房号，姓名,性别，（ d ） ，天数，电话，业务员）【问题1】（4分） 根据问题描述，补充四个联系，完善图，2-1，的实体联系图.联系名可用联系1、联系2、联系3和联系4代替，联系的类型为1:1、1:n和m:n （或1:1，和1：*和*：*）。 【问题2】（8分） （1）根据题意、，将关系模式中的空（a）.（d）补充完整,并填入答题纸对应的位置上。 （2）给出“预订申请”和“安排”关系模式的主键和外键。 【问题3】（3分） 【关系模式设计】中的“客房”关系模式是否存在规范性问题，请用丑100字以内文字解释你的观点（若存在问题，应说明如何修改“客房”关系模式）.试题三（共15分） 阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】 某种出售罐装饮料的自动售货机（ Vending Machine）的工作过程描述如下： （l）顾客选择所需购买的饮料及数量。 （2）顾客从投币口向自动售货机中投入硬币（该自动售货机只接收硬币）。硬币器收集投入的硬币并计算其对应的价值。如果所投入的硬币足够购买所需数量的这种饮料且饮料数量足够，则推出饮料，计算找零，顾客取走饮料和找回的硬币；如果投入的硬币不够或者所选购的饮料数量不足，则提示用户继续投入硬币或重新选择饮料及数量。 （3）一次购买结束之后，将硬币器中的硬币移走（清空硬币器），等待下一次交易。自动售货机还设有一个退币按钮，用于退还顾客所投入的硬币。已经成功购买饮料的钱是不会被退回的。 现采用面向对象方法分析和设计该自动售货机的软件系统，得到如图3-1所示的用例图，其中，用例“购买饮料”的用例规约描述如下。 参与者：顾客。 主要事件流： 1顾客选择需要购买的饮料和数量，投入硬币； 2自动售货机检查顾客是否投入足够的硬币； 3自动售货机检查饮料信存仓中所选购的饮料是否足够； 4自动售货机推出饮料； 5自动售货机返回找零。 各选事件流： 2a若投入的硬币不足，则给出提示并退回到1；3a若所选购的饮料数量不足j?则给出提示并退回到1 。 根据用例“购买饮料”得到自动售货机的4个状态：“空闲”状态、“准备服务”状态、“可购买”状态以及“饮料出售”状态，对应的状态图如图3-2所示。 所设计的类图如图3-3所示。【问题1】（6分） 根据说明中的描述，使用说明中的术语，给出图3-2中的S1S4所对应的状态名。【问题2】（4分） 根据说明中的描述，使用说明中的术语，给出图3-2中的E1E4所对应的事件名。【问题3】（5分） 根据说明中的描述，使用说明中的术语，给出图3-3中CIC5所对应的类名。试题四（共15分）阅读下列说明和C代码，回答问题1至问题3，将解答写在答题纸的对应栏内。【说明】 模式匹配是指给定主串t和子串s，在主串t中寻找子串s的过程，其中s称为模式。 如果匹配成功，返回s在t中的位置，否则返回-1 。 KMP算法用next数组对匹配过程进行了优化。KMP算法的伪代码描述如下： 1在串t和串s中，分别设比较的起始下标i=J=O 2如果串t和串s都还有字符，则循环执行下列操作： （1）如果j=-l或者ti-sj，则将i和j分别加1，继续比较t和s的下一个字符； （2）否则，将j向右滑动到nextj的位置，即j =nextJ 3如果s中所有字符均已比较完毕，则返回匹配的起始位置（从1开始）；否则返回一1 其中，next数组根据子串s求解。求解next数组的代码已由get_next函数给出。【C代码】（1）常量和变量说明 t，s：长度为悯铂Is的字符串 next:next数组，长度为Is（2）C程序#include #nclude #include *求next【】的值*/void get_next（ int *next, char *s, int Is） int i=0，j=-1； next0=-1；/*初始化next0* while（i ils）/*还有字符* if（j=-1l lsi=sj）*匹配* j+； i+； if（ si一sjl） next i- nextj; elseNexti=j； else J= nextj； int kmp（ int *next, char *t ,char *s, int.lt, int Is ） inti= 0,j =0 ; while （i= ls） Retum （4） else .retum-1；【问题1】（8分） 根据题干说明，填充C代码中的空（1）（4）.【问题2】（2分） 根据题干说明和C代码，分析出kmp算法的时间复杂度为 （5）(主串和子的长度分别为It和Is，用O符号表示）。【问题3】（5分）根据C代码，字符串“BBABBCAC”的next数组元素值为 （6） (直接写素值，之间用逗号隔开）。若主串为“AABBCBBABBCACCD”，子串为“BBABBCAC则函数Kmp的返回值是 （7） .试题五（共15分） 阅读下列说明和C+-代码，将应填入 （n） 处的字句写在答题纸的对应栏内。【说明】 某发票（lnvoice）由抬头（Head）部分、正文部分和脚注（Foot）部分构成。现采用装饰（ Decorator）模式实现打印发票的功能，得到如图5-1所示的类图。 【C+代码】#include using namespace std；class invoicepublic： （1） cout This is the content of the invoice! endl; ;class Decorator : public invoice Invoice *ticket;public: Decorator（lnvoice *t） ticket = t; void printinvoice（） if（ticket != NULL） （2）； ;class HeadDecorator : public Decoratorpublic: HeadDecorator（lnvoice*t）: Decorator（t） void printinvoice0 cout This is the header of the invoice! endl; （3） ； ； class FootDecorator : public Decorator public: FootDecorator（invoice *t）: Decorator（t） void printlnvoice（） （4） ； cout This is the footnote of the invoice! endl; ;int main（void） Invoice t; FootDecorator f（&t）; HeadDecorator h（&f）; H.printlnvoice（）; cout “_” endl; FootDecorator a（NULL）; HeadDecorator b（ （5） ）; Bprintinvoice（）; return 0;程序的输出结果为： This is the header of the invoice! This is the content of the invoice! This is the footnote of the invoice! - This is the header of the invoice! This is the footnote of the invoice!试题六（共15分）阅读下列说明和Java代码，将应填入 （n） 处的字句写在答题纸的对应栏内。【说明】 某发票（lnvoice）由抬头（Head）部分、正文部分和脚注（Foot）部分构成。现采用装饰（ Decorator）模式实现打印发票的功能，得到如图6-1所示的类图。 【java代码】class invoicepublic void printInvoice()： System.out.println ( This is the content of the invoice!); class Decorator : extends Invoice protected Invoice ticket;public Decorator（lnvoice t） ticket = t; public void printinvoice（） if（ticket != NULL） （1）； class FootDecorator extends Decoratorpublic FootDecorator（lnvoice t） super（t）; public void printinvoice () Systent.out.println( This is the header of the invoice! ); （2） ； class FootDecorator extends Decorator public FootDecorator（invoice t）: super(t); public void printlnvoice（） （3） ； Systent.out.println( This is the header of the invoice! ); Class test public static void main（string args） Invoice t =new invioce(); Invoice ticket;Ticket= （4） ；Ticket. Printinvoice();Systent.out.println(“-“)Ticket= （5） ；Ticket. Printinvoice(); 程序的输出结果为： This is the header of the invoice! This is the content of the invoice! This is the footnote of the invoice!-This is the header of the invoice!This is the footnote of the invoice!如需了解更多软件设计师真题资讯，请看希赛软考学院！
