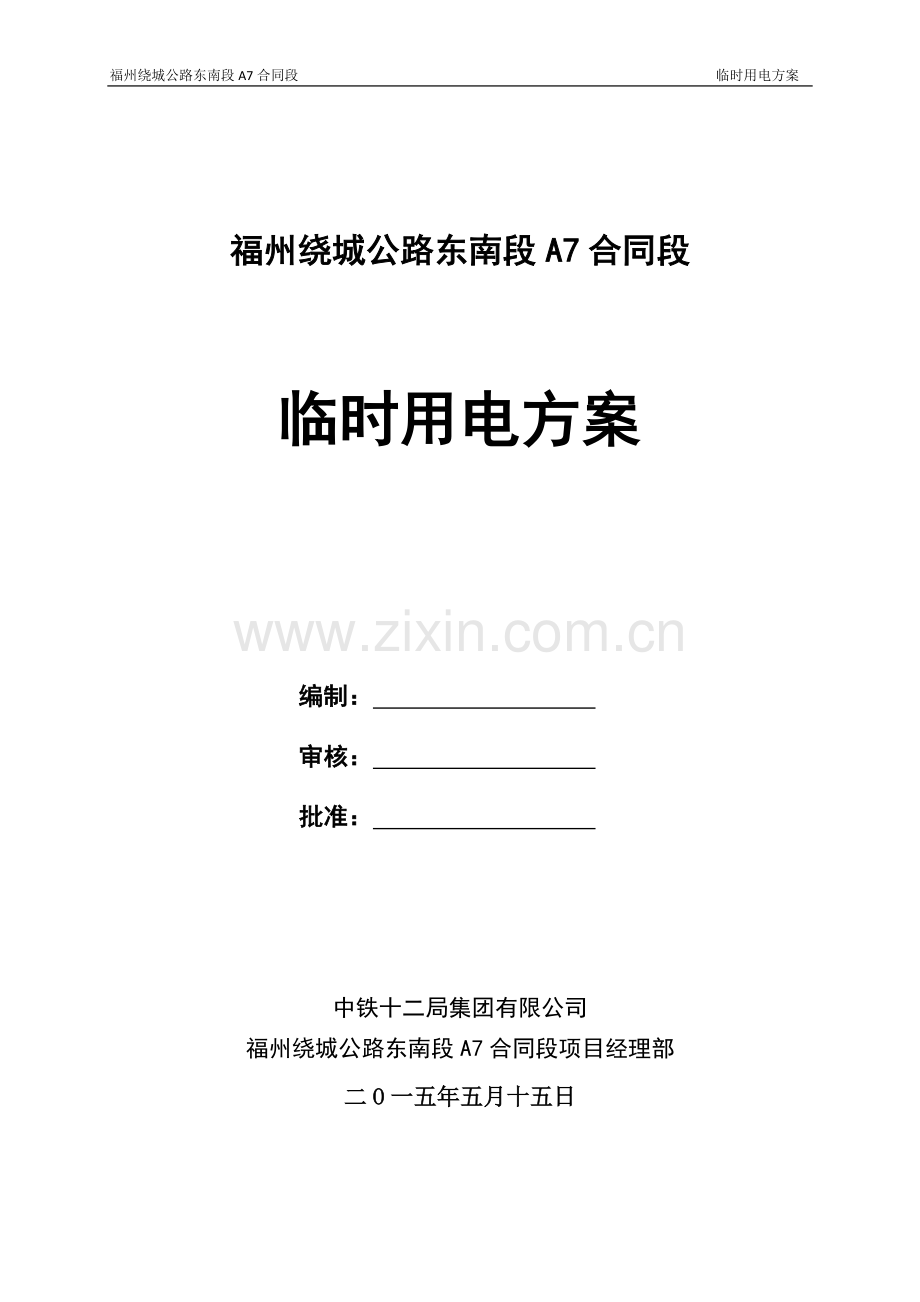

福州绕城公路东南段A7合同段 临时用电方案

福州绕城公路东南段A7合同段

临时用电方案

编制：
审核：
批准：

中铁十二局集团有限公司
福州绕城公路东南段A7合同段项目经理部
二O一五年五月十五日

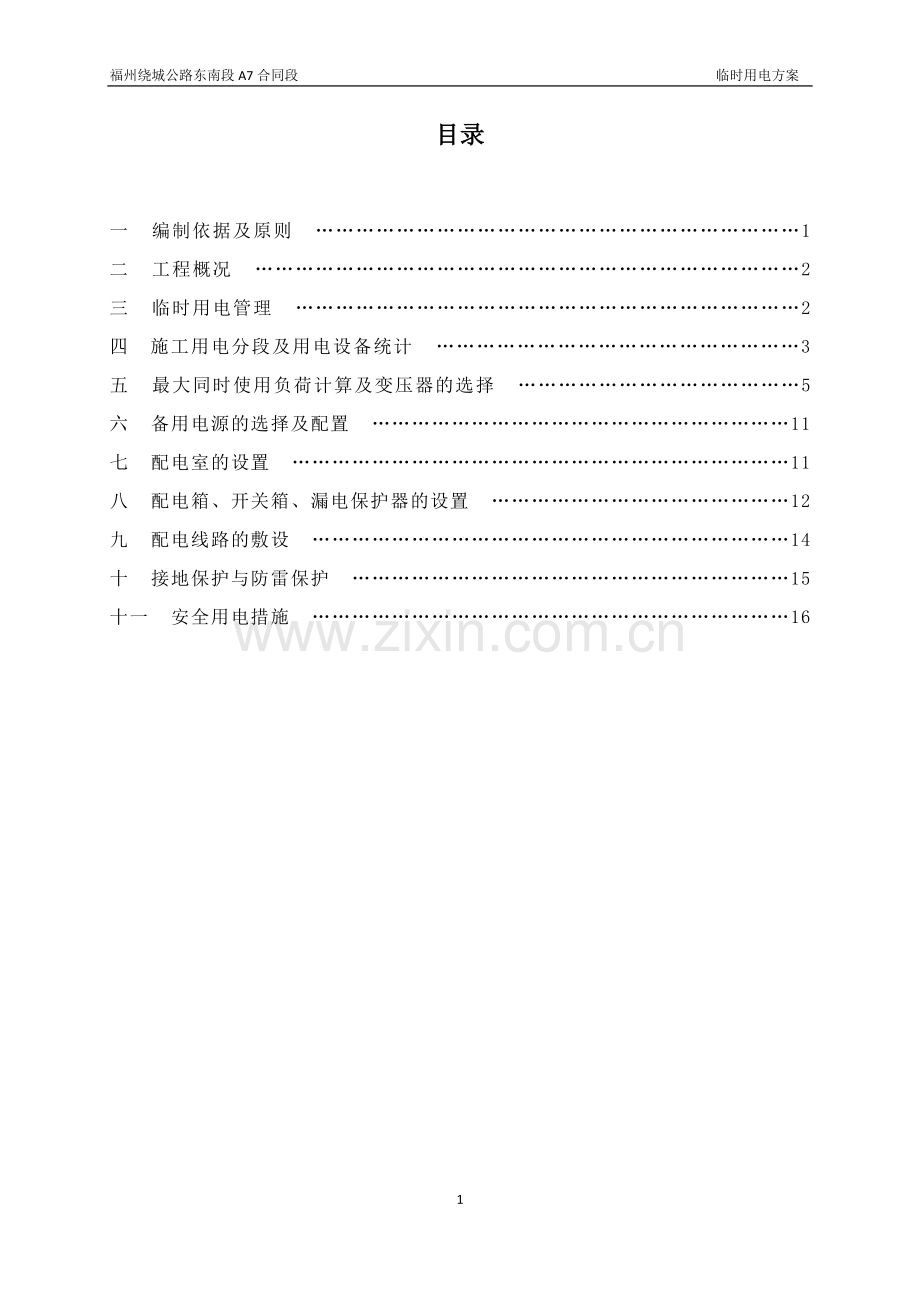

目录

一 编制依据及原则 ………………………………………………………………1
二 工程概况 ………………………………………………………………………2
三 临时用电管理 …………………………………………………………………2
四　施工用电分段及用电设备统计 ………………………………………………3
五 最大同时使用负荷计算及变压器的选择 ……………………………………5
六 备用电源的选择及配置 ………………………………………………………11
七 配电室的设置 …………………………………………………………………11
八 配电箱、开关箱、漏电保护器的设置 ………………………………………12
九 配电线路的敷设 ………………………………………………………………14
十 接地保护与防雷保护 …………………………………………………………15
十一 安全用电措施 ………………………………………………………………16

21

中铁十二局集团福州绕城公路东南段A7合同段
临时用电方案
一、编制依据及原则
1、编制依据
(1)《建设工程施工现场供用电安全规范》GB50194－2014；
(2)《施工现场临时用电安全技术规范》JGJ46－2005；
(3)《低压配电设计规范》GB50054－2011；
(4)《供配电系统设计规范》GB50052－2011；
(5)《通用用电设备配电设计规范》GB50055－2011；
(6) 现场临时用电设备负荷和配置资料。
(7) 福州绕城公路东南段A7合同段两阶段施工图。
(8) 现场调查、采集、咨询所获取的资料。
2、编制原则
(1)满足施工用电设备要求，合理选择电力线、开关、漏电保护器等电器设备。
(2)采用“三相五线制”供电系统，PE线电气设备连接要严格按防雷接地要求规定安装。
(3)满足施工安全用电原则，认真做好保护接地、保护接零，电器设备的金属外壳、框架必须接地，保护接零采用TN-S接零保护用电系统，以免发生触电事故。
(4)执行设计、施工和验收制度，施工用电由电力工程师根据现场实际情况参照用电安全规范进行设计，专职电工按图组织施工；由电力工程师组织安全员、质检员、施工负责人和电工参加对用电线路、电器安装进行验收。
(5)贯彻优化施工组织设计、技术先进可行及经济合理的指导原则，严格遵照业主对工程建设的质量、工期、造价等方面的控制要求，结合工程实际编制。
(6)贯彻均衡生产、合理分配资源的原则，按最优配置设备的原则，突出重点、突破难点，结合本工程实际，充分利用当地资源。
二、工程概况
福州绕城公路东南段A7合同段位于福州市马尾区琅岐镇（福建省闽江入海口琅岐岛）境内，起讫里程为K29+410～K33+099，起点位于琅岐镇金砂村，接A6标段终点，终于琅岐镇海屿村，路线全长3.689公里。除隧道外为沿海平原，原地面一般标高2～5m，地形平缓，线路沿线多为菜地、鱼塘、苗圃，沿线密布灌溉水渠及水沟。全线采用双向六车道，设计速度100km/h，路基宽度33.5m。
本合同段主要控制点有：琅岐隧道、琅岐特大桥1号桥、琅岐互通
本合同段主要工程有：琅岐隧道1051m/0.5座、琅岐特大桥1号桥973.5m/1座、琅岐互通主线桥1350m/1座、琅岐互通匝道桥749m/4座、路基359.5m（K30+461～K30+820.5）、匝道路基1358.387m（AK0+000～AK1+090、BK0+490～BK0+566.334、CK0+000～CK0+070、DK0+050～DK0+150、EK0+480～EK0+502.053）；主要施工内容有：路基挖方6.82万m3、路基填方17.7万m3、主线桥931.5米/1座、涵洞2道、隧道1051m/0.5座、琅岐互通1处（互通内设主线特大桥1座、匝道桥4座、涵洞6道）。
三、临时用电管理
1、管理机构
项目部成立临时用电筹备管理小组。管理小组分为协调组与安质组，项目部党支部书记任协调组组长；项目总工程师任安质组组长，安质部、安全工程师、电工班为安质组组员。
2、管理人员职责
协调组：负责与地方电力部门沟通，签订用电协议、电力线路架设用地等协调工作。
安质组：负责编制临时用电方案，统筹各工点用电设备和供电设备的分配，确定变压器位置，并主持电力线路的安装和调试工作。
3、安质部、安全工程师
负责协助总工程师编制临时用电方案，监督电力设备和用电设备的安装及调试工作，具体编制各项用电安全技术交底及相关管理制度。电工班及其他相关人员配合安质部长及安全工程师完成现场用电设备的安装及调试等工作。
四、施工用电分段及用电设备统计
1、施工用电分段设计
施工用电分段设计以隧道掘进洞口和互通区（包括琅岐互通、T梁预制场、钢筋加工厂）为主，结合就近路基、桥涵、拌和站统一规划，合理分配电力资源为原则。
2、分段用电负荷统计表
施工部位
主要用电设备
数量
额定功率
功率（KW）
分段用电总负荷（KW）
琅岐隧道左洞
拱架弯曲机
1
10
10
827.9
高压水泵
1
15
15
切割机
1
6
6
空压机
5
75
375
二衬台车
1
45
45
附着式振动器
10
3
30
射流风机
1
130
130
电焊机
8
12
96
振捣棒
5
1.1
5.5
平板振捣器
2
3
6
潜水泵
2
2.2
4.4
地泵
1
75
75
洞内照明
100
0.1
10
掌子面照明
10
1
10
生活区
1
10
10
琅岐隧道右洞
拱架弯曲机
1
10
10
827.9
高压水泵
1
15
15
切割机
1
6
6
空压机
5
75
375
二衬台车
1
45
45
附着式振动器
10
3
30
射流风机
1
130
130
电焊机
8
12
96
振捣棒
5
1.1
5.5
平板振捣器
2
3
6
潜水泵
2
2.2
4.4
地泵
1
75
75
洞内照明
100
0.1
10
掌子面照明
10
1
10
生活区
1
10
10
路基及其附属
砂浆搅拌机
5
2
10
582.5
振捣棒
5
1.1
5.5
手持式打磨机
5
1
5
电焊机
6
12
72
小型打夯机
10
20
200
模板切割机
5
10
50
水泵
4
5
20
空压机
6
30
180
照明
1
40
40
琅岐特大桥1#桥
回旋钻机
10
55
550
1031
泥浆泵
10
25
250
水泵
12
5
60
振捣棒
4
1.1
4.4
高压水枪
3
2
6
电锤
2
3
6
电焊机
10
12
120
手持式打磨机
5
1
5
生活区
1
10
10
照明
1
20
20
琅岐互通、梁厂、钢筋加工场
回旋钻机
7
55
385
1112.6
泥浆泵
7
25
175
水泵
10
5
50
振捣棒
3
1.1
3.3
高压水枪
2
2
4
电锤
1
3
3
电焊机
7
12
84
调直机
1
7.5
7.5
切断机
1
3
3
滚丝机
1
3
3
数控弯曲机
1
3
3
钢筋弯曲机
1
6
6
镦粗机
1
5
5
附着式振动器
16
2.2
35.2
80t龙门吊
4
43
172
10t龙门吊
6
20.6
123.6
生活区
1
20
20
照明及其他
1
30
30
拌和站
120混凝土搅拌机
1
190
190
545
180混凝土搅拌机
1
245
245
水泵
6
7.5
45
生活区
1
10
10
照明
1
20
20
试验室设备
1
35
35

五、最大同时使用负荷计算及变压器的选择
1、计算公式及说明
结合本项目的实际情况，用电设备负荷需用系数法计算。

式中：
S—施工现场总用电量（KVA）；
ΣP1—表示所有动力设备上电动机额定功率之和（KW）；
ΣP3—室内照明总功率（KW）；
ΣP4—室外照明和电热设备总功率（KW）；
ΣS2—表示电焊机的额定容量之和（KVA）；
COSΦ1、COSΦ3、COSΦ4分别为电动机、室内和室外照明负载的平均功率因数；其中COSΦ1与同时使用电动机的数量有关取0.5-0.7；COSΦ3、COSΦ4与照明光源种类有关一般取1.0；
施工现场用电设备的参数设置
根据建筑施工计算手册(施工临时用水用电计算部分)
1）电动机类：K1（3-10台）取0.7；（11-30台）取0.6；（30台以上取0.5。
2）电焊设备：K2（3-10台）取0.6；（10台以上）取0.5；conø=0.65。
3）室内照明：K3取0.8。
4）现场照明：K4取1；也可以按动力负荷的10﹪计算。
2、变压器用电量计算
（1）琅岐隧道左洞1#变压器用电量计算
1）ΣP1=827.9，ΣS2=96，ΣP3=10，ΣP4=20；
COSΦ1=0.7，COSΦ3=1，COSΦ4=1；
K1=0.6，K2=0.6，K3=0.8，K4=1；
将以上数据代入公式：

得S=795KVA
根据计算，变压器容量选择为800KVA。
2）配电线路导线截面选择
配电导线截面一般根据电量计算允许电流进行选择，然后在以允许电压降加以校核。其中U取380，cosφ取0.7
I=1.05P/Ucosφ=1.05×827.9/（1.732×0.38×0.7）=1886A
3）按允许电压降选择:
材料系数铝取：变压器低压开关箱至用电处距离L=50m，铝线C=46.3；允许电压降：U﹪=5；P= 827.9KW，参数C、U﹪取自建筑施工计算手册。
∑（PL）
S = KX —————
C * U﹪
=1.15×827.9×50/46.3×5=205.6mm²
由此得出结论，205.6mm²铝芯电缆电压降满足要求。
根据计算电流，查表得：选用两条BLX-（3×240+2×95mm²）并联铝芯电缆50m可满足要求。
（2）琅岐隧道右洞2#变压器用电量计算
ΣP1=827.9，ΣS2=96，ΣP3=10，ΣP4=20；
COSΦ1=0.7，COSΦ3=1，COSΦ4=1；
K1=0.6，K2=0.6，K3=0.8，K4=1；
将以上数据代入公式：

得S=795KVA
根据计算，变压器容量选择为800KVA。
2）配电线路导线截面选择
配电导线截面一般根据电量计算允许电流进行选择，然后在以允许电压降加以校核。其中U取380，cosφ取0.7
I=1.05P/Ucosφ=1.05×827.9/（1.732×0.38×0.7）=1886A
3）按允许电压降选择:
材料系数铝取：变压器低压开关箱至用电处距离L=50m，铝线C=46.3；允许电压降：U﹪=5；P= 827.9KW，参数C、U﹪取自建筑施工计算手册。
∑（PL）
S = KX —————
C * U﹪
=1.15×827.9×50/46.3×5=205.6mm²
由此得出结论，205.6mm²铝芯电缆电压降满足要求。
根据计算电流，查表得：选用两条BLX-（3×240+2×95mm²）并联铝芯电缆50m可满足要求。
（3）路基及其附属3#变压器用电量计算
ΣP1=582.5，ΣS2=72，ΣP3=0，ΣP4=40；
COSΦ1=0.7，COSΦ3=1，COSΦ4=1；
K1=0.5，K2=0.6，K3=0.8，K4=1；
将以上数据代入公式：

得S=499.3KVA
根据计算，变压器容量选择为630KVA。
2）配电线路导线截面选择
配电导线截面一般根据电量计算允许电流进行选择，然后在以允许电压降加以校核。其中U取380，cosφ取0.7
I=1.05P/Ucosφ=1.05×582.5/（1.732×0.38×0.7）=1327A
3）按允许电压降选择:
材料系数铝取：变压器低压开关箱至用电处距离L=50m，铝线C=46.3；允许电压降：U﹪=5；P=582.5KW，参数C、U﹪取自建筑施工计算手册。
∑（PL）
S = KX —————
C * U﹪
=1.15×582.5×50/46.3×5=145mm²
由此得出结论，205.6mm²铝芯电缆电压降满足要求。
根据计算电流，查表得：选用两条BLX-（3×240+2×95mm²）并联铝芯电缆50m可满足要求。
（4）琅岐特大桥1#桥4#变压器用电量计算
ΣP1=1050，ΣS2=120，ΣP3=10，ΣP4=20；
COSΦ1=0.6，COSΦ3=1，COSΦ4=1；
K1=0.5，K2=0.6，K3=0.8，K4=1；
将以上数据代入公式：

得S=975KVA
根据计算，变压器容量选择为1000KVA。
2）配电线路导线截面选择
配电导线截面一般根据电量计算允许电流进行选择，然后在以允许电压降加以校核。其中U取380，cosφ取0.7
I=1.05P/Ucosφ=1.05×1050/（1.732×0.38×0.7）=2393A
3）按允许电压降选择:
材料系数铝取：变压器低压开关箱至用电处距离L=50m，铝线C=46.3；允许电压降：U﹪=5；P= 1050KW，参数C、U﹪取自建筑施工计算手册。
∑（PL）
S = KX —————
C * U﹪
=1.15×1050×50/46.3×5=261mm²
由此得出结论，205.6mm²铝芯电缆电压降满足要求。
根据计算电流，查表得：选用两条BLX-（3×240+2×95mm²）并联铝芯电缆50m可满足要求。
（5）琅岐特互通5#变压器用电量计算
ΣP1=1112.6，ΣS2=150，ΣP3=10，ΣP4=20；
COSΦ1=0.7，COSΦ3=1，COSΦ4=1；
K1=0.5，K2=0.6，K3=0.8，K4=1；
将以上数据代入公式：

得S=912KVA
根据计算，变压器容量选择为1000KVA。
2）配电线路导线截面选择
配电导线截面一般根据电量计算允许电流进行选择，然后在以允许电压降加以校核。其中U取380，cosφ取0.7
I=1.05P/Ucosφ=1.05×1112.6/（1.732×0.38×0.7）=2535A
3）按允许电压降选择:
材料系数铝取：变压器低压开关箱至用电处距离L=50m，铝线C=46.3；允许电压降：U﹪=5；P=1112.6KW，参数C、U﹪取自建筑施工计算手册。
∑（PL）
S = KX —————
C * U﹪
=1.15×1112.6×50/46.3×5=276mm²
由此得出结论，205.6mm²铝芯电缆电压降满足要求。
根据计算电流，查表得：选用两条BLX-（3×240+2×95mm²）并联铝芯电缆50m可满足要求。
（6）拌和站6#变压器用电量计算
ΣP1=545，ΣS2=0，ΣP3=10，ΣP4=20；
COSΦ1=0.7，COSΦ3=1，COSΦ4=1；
K1=0.7， K3=0.8，K4=1；
将以上数据代入公式：

得S=573KVA
根据计算，变压器容量选择为630KVA。
2）配电线路导线截面选择
配电导线截面一般根据电量计算允许电流进行选择，然后在以允许电压降加以校核。其中U取380，cosφ取0.7
I=1.05P/Ucosφ=1.05×545/（1.732×0.38×0.7）=1242A
3）按允许电压降选择:
材料系数铝取：变压器低压开关箱至用电处距离L=50m，铝线C=46.3；允许电压降：U﹪=5；P= 545KW，参数C、U﹪取自建筑施工计算手册。
∑（PL）
S = KX —————
C * U﹪
=1.15×545×50/46.3×5=135.4mm²
由此得出结论，205.6mm²铝芯电缆电压降满足要求。
根据计算电流，查表得：选用两条BLX-（3×240+2×95mm²）并联铝芯电缆50m可满足要求。
六、备用电源的选择及配置
根据工程实际需要，临时停电及紧急用电需要，在项目重点控制性工程琅岐隧道和琅岐互通各配备一台75KW柴油发电机组，拌和站配备一台250KW柴油发电机组，以备紧急情况下使用。
七、配电室的设置
1 配电室靠近电源，并应设在灰尘少、朝气少、震动小、无腐蚀介质、无易燃易暴物及道路通畅的地方。
2 配电室和控制室应能自然通风，并应采取防雨雪侵入和动物进入的措施。
3 配电柜正面操作的通道宽度，单列布置或双列布置不小于1.5m，双列面对面布置不小于2m。
4 配电柜后面的维护通道宽度，单列布置或双列布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构突出的地方通道宽度可减少0.2m。
5 配电柜侧面的维护通道宽度不小于1m；配电室顶棚与地面的距离不低于3m；配电室内设置值班室或检修室，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；配电室内的裸母线与地面垂直距离小于2.5m时，采用遮拦隔离，遮拦下面通道的高度不小于1.9m；配电室围栏上方带电部分的净距不小于0.075m；配电装置的上端距顶棚不小于0.5m。
6 配电室内的母线涂刷有色油漆，以标志相序
7 配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。
8 配电室的门向外开。
9 配电室的照明分别设置正常照明和事故照明。
10 配电柜应装设开关及短路、过载、漏电保护器，电源隔离开关分断时应有明显可见分断点。
八、配电箱、开关箱、漏电保护器的设置
1、应该安装在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其他有害介质中；不得装设在易受外来物体撞击、强烈振动、液体侵贱及热源烘烤的场所；其周围不得堆放任何妨碍操作、维护的物品；周围不得有灌木、杂草等。
2、总配电箱应装设在近电源地方，以减少配电线路的距离；分配箱应装设在负荷或用电设备相对集中的地方，与开关箱的距离不得超过30m；开关箱与其控制的固定方式用电设备的距离不宜超过3m，以方便操作和在紧急情况下拉闸断电。配电箱、开关箱应装设端正、牢固。固定箱的中心点与地面的垂直距离为1.4-1.6m；移动式的分配电箱、开关箱中心点与地面的垂直距离为0.6-1.5m。
3、施工现场的总配电箱、分配电箱、开关箱应该依次分级设置，符合“三级配电两线保护”的要求（见下图）。

一级配电箱

二级配电箱 三级配电箱
4、开关箱应由分配电箱供电，是上接电源下接用电设备的枢纽，操作人员接触频繁，所以开关箱中必须装设漏电保护器，每台用电设备应由各自的专用开关箱，实行一机、一闸、一漏、一箱、一接地制，严禁用同一个开关直接控制两台及两台以上的用电设备；开关箱中漏电保护器必须装设在电源隔离开关的负荷侧，其额定漏电动作时间应部大于0.1s；使用于潮湿场所和有腐蚀介质场所的漏电保护器，应采用防溅型的产品，其额定漏电动作电流和额定漏电动作时间不大于15mA和0.1s。
5、总配电箱和分配电箱内，应该装设总的和分路的隔离开关、熔断器和漏电保护器（最常用DZ20系列透明塑料外壳式断路器）。当漏电保护装置与空气开关组装再一起时，就同时具备了断路保护、过载保护、漏电保护和欠电压保护的功能。则可不必设分路熔断器或自动开关。总配电箱内须装电压表、电流表和电度表。以便观察供电、用电是否正常，计量施工现场的耗电量。3个以上的配电箱应装设总刀闸和分路刀闸，每个分路刀闸不应接2台以上的电气设备，不应供2个以上的作业组使用。
6、漏电保护的设置
（1）漏电保护器装设在配电箱电流隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
（2）漏电护安器选用泄露电流型漏电保安器，其漏电动作电流不大于30mA，总配电箱漏电动作电流放宽到80mA，额定漏电动作小于0.1s。
（3）若漏电保护器具备过负载和短路保护功能，可不设分路熔断器和自动开关。
（4）使用于特别潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15 mA，额定漏电动作时间应小于0.1s。
（5）漏电保护器必须按产品说明书安装、使用，对搁置很久，重新使用和连续使用一个月的漏电保护器，要认真检查其特性后方可使用，发现问题及时更换。
九、配电线路的敷设
1、供电路线架设
架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。
⑴ 架空线路最少截面：为满足电线机械强度要求，铝线≥16 mm2，铜线≥10 mm2。跨越铁路、公路、河流、电力线路档距内的绝缘铝线不小于35 mm2 ，铜线不少于16 mm2 。
⑵ 电线接头：在一个档距内，每层架空线接头不得超过该层导线50％，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。
⑶ 电杆档距：电杆间距为30m,特殊情况下最大不超过35m；线间距不得少于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m。
⑷ 电杆埋设：电杆埋设深度为1.8m。
⑸ 拉线：拉线宜用截面不少于Φ4×3的镀锌铁丝，拉线与电杆的夹角应在45～30度之间，埋地深度不少于1m，钢筋混凝土杆上的拉线应在高于地面2.5m处装设拉紧绝缘子。
⑹ 室内配线：进户线过墙应穿管保护，距地面不得少于2.5m，并采取防雨措施，室外应采用绝缘子固定。
⑺ 橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。
2、电缆埋设
⑴ 搅拌站用电线路选用五芯电力电缆，电缆线路采用埋地敷设。
⑵ 直埋电缆在转弯处和直线段每隔20m处设电缆走向标志。
⑶ 电缆埋设深度不小于0.7m，电缆周围必须均匀敷设不小于50mm厚的细砂或软土，然后覆盖砖或混凝土板等硬质保护层。
⑷ 埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m 高到地下-0.2m处，必须加设防护套管，防护套管的内径不应小于电缆外径的1.5倍。
⑸ 埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。
⑹ 埋地的电缆与附近的外电电缆，管沟的平行间距不得小于2m，交叉间距不得小于1m。
十、接地保护与防雷保护
1、所有电气设备的金属外壳与保护零连接，专用保护零线由工作接地线、配电室的第一级漏电保护器侧的零线引出，施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零，包括以下五个部分：
(1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。
(2）电器设备传动装置的金属部分。
(3）配电屏与控制屏的金属框架。
(4）室内外配电装置的金属框架及靠近带电部分的金属围栏和金属门。
(5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架镝灯等。
2、保护零线不得装设备开关和熔断器。
3、保护零线的截面不小于25m2，采用多股铜线，不准使用独股铝线。
4、保护零不准与工作零混用，保证工作零、保护零分别使用；保护零线严禁通过工作电流。
5、保护零采用五芯线从变压器中性点至总配电箱——分箱——开关箱到各种机械设备连通。
6、作防雷接地的电气设备，必须同时作重复接地。外用外架、塔吊的接地体，应制作多个独立的接地装置，用角钢、钢管、圆钢制作，埋入深度不小于2米，多个基地体采用镀锌扁钢连接，接地线采用多股铜线，不得使用螺纹钢，线径不小于相应分配电箱输入保护线的截面积，接地电阻值不大于10Ω，防雷冲击电阻不大于30Ω
7、在总配电箱、分配电箱做重复接地，每一重复接地装置的接地电阻值不应大于10Ω。
十一、安全用电措施
1、用电组织管理
（1）现场用电管理：安全工程师交底，安全员负责用电的管理，电工班班长负责对用电进行指导，现场电工负责接线及平时的线路检查。
（2）建立技术交底制度，本方案编写未尽之处由现场安全工程师做详细安全交底，电工班班长向专业电工、各类用电人员介绍临时用电组织设计和安全技术交底措施的总体意图、技术内容和注意事项，并在技术交底文字中履行交底和被交底人签字手续，注明交底日期。
（3）建立安全检查制度：从临时用电送电开始，每月四次对临时用电工程进行检查，主要内容是：接地用阻值、电气设备绝缘电阻值、漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检查记录。
（4）建立电气维修制度，加强日常定期维修工作，及时发现和清除隐患，并建立维修记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
（5）建立电气拆除制度，竣工后，临时用电拆除工作应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施。
（6）建立安全用电责任制，对临时用电各部位的操作责任、维修分片、分块、电箱分人、设备分级落实责任到人头。
2、电箱管理规定
（1）非电工人员，严禁乱操作电气设备。
（2）操作人员使用各种电器设备时，必须认真执行安全操作规程，并服从电工的安全技术指导。
（3）任何单位和个人不得指派无电工操作证人员进行电气设备的安装、维修工作，更不准强令电工违章操作。
（4）专业电工有权制止一切违章用电行为，有权向安全部门报告。
（5）电箱就位后，经验收合格后方可使用。
3、用电设备维修管理规定
（1）进行维修前必须将前一级电源开关分闸断电，并悬挂停电标志牌，然后用验电器检查确认被维修装置断电后，方可进行维修。
（2）维修时必须二人在场，一人维修，一人监护，不得随意改变原配电装置接线，不得随意拆除原电气。
（3）维修人员必须是熟悉配电装置的专业电工，使用绝缘工具，佩戴劳保用品。
（4）更换电气必须与原规格一致，禁止使用不合格的代用品。
（5）维修结束应脱离配电装置，然后由电源侧开始逐级合闸通电，用验电器确认电源接通后，再给下一级通电试验，然后摘除上一级电源开关上悬挂的停电标志牌。
4、用电设备安全生产管理制度
（1）工程开工前，必须编制用电方案，并向电工进行全面的安全技术交底。
（2）安装、维护暂设电气设备，必须严格执行《临时施工用电管理办法》。
（3）对施工用电设备必须定期进行检查，各种检查应记录健全。
（4）现场使用手持电动工具及移动设备，必须安装漏电保护装置。
（5）施工现场和车间的电闸，必须有箱、有门、有锁，一闸一机，通过道路的电源线应穿管敷设。
（6）电工必须经过培训、考核、经过有关部门发给合格证才能上岗作业，非电工严禁拆改电器设备。
（7）任何人不得强行指令电工违章作业。
（8）施工用电实行五线制，保证首尾端有漏电保护器。
5、电工操作规程
（1）所有绝缘、检验工具应妥善保管，严禁他用，并应定期检查、校验。
（2）现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。
（3）线路上禁止带负荷接电和断电，并禁止带电操作。
（4）有人触电立即切断电源，进行急救，电气着火应立即将有关电源切断，若来不及断电应用不导电的灭火剂如二氧化碳、1211、干粉和四氯化碳灭火剂或干砂灭火。
6、预防电气火灾措施
（1）施工组织设计时根据设备用电量正确选择导线截面。
（2）配电线路采用熔断器短路保护时，熔体额定电流一定要小于电缆允许载流量的2.5倍，并教育用电人员执行安全操作规程，避免作业不当造成火灾。
（3）配电室的耐火等级三级，室内配制砂箱和绝缘灭火器，严格执行定期检查制度，现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运行。
（4）施工现场内严禁使用电炉，使用碘钨灯时，灯与易燃物间距要大于30m，室内不准使用功率超过100W的灯泡。
（5）使用电焊机时要有人监护，施焊周围不能存在易燃物体，并备齐防火设备，电焊机要放在通风良好的地方。
（6）施工现场的高大设备和有可能产生静电的电器设备要做好防雷接地和防静电接地，以免雷电及电火花引起火灾。
（7）存放易燃气体、易燃物的仓库的照明一定要采用防暴型设备，导线敷设、灯具安装、导线与设备连接应满足有关规定要求，
（8）配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。
（9）施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。
7、扑灭电气火灾注意事项
（1）迅速切断电源，以免事态扩大。
（2）当电源因其他原因不能切断时，一方面派人去供电端拉闸，另一方面灭火时，人体各部位与带电体应保持一定安全距离，必须穿戴绝缘用品。
（3）扑灭电气火灾时，要用绝缘性好的灭火剂，严禁使用导电灭火剂进行扑救。
8、安全用电自我防护技术交底
施工现场用电人员应加强自我防护意识，特别是电动机械的操作人员必须掌握安全用电的基本知识，以减少触电事故的发生，对现场中一些固定机械设备的防护和操作人员进行如下交底工作：
（1）开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报，工长派电工解决。
（2）开机前仔细检查电气设备的接零保护线端头是否松动，严禁赤手触摸一切带电绝缘导线。
（3）严禁执行安全用电规范，凡一切属于电气维修安装的工作，必须由电工来操作，严禁非电工进行电工作业。
9、电工安全技术交底
（1）电气操作员严格 执行电工安全操作规程，对电气设备工具要进行定期检查和试验，凡不合格的电气设备、工具要停止使用。
（2）电工人员严禁带电操作，线路上禁止带负荷接线，要正确使用电工工具。
（3）电气设备的金属外壳必须做接地接零保护，在总箱、开关箱内必须安装漏电保护器，实行两极漏电保护。
（4）电器设备所用的保险丝禁止用其他金属丝代替，并且需与设备容量匹配。
（5）施工现场严禁使用塑料线，所用绝缘导线型号及截面积必须符合设计。
（6）电工必须持证上岗，操作时必须穿戴好各种绝缘防护措施，不得违反操作规程。
（7）当发生电器火灾时，应立即切断电源，用干砂灭火，或用干粉灭火剂灭火。严禁使用导电的灭火剂灭火。
（8）施工现场临时用电施工，必须执行施工组织设计和安全操作规程。
10、焊接机械安全技术交底
（1）焊接机械应放置在防雨、通风良好的地方，严禁在有易燃、易爆物品周围施焊。
（2）电焊机一次线长度应小于5m，一二次防护齐全。
（3）焊机机械二次线应选用YAS型橡皮护套铜芯多股软电缆。
（4）手柄与电缘线的绝缘良好。
（5）电焊变压器的空载电压控制在80V以内。
（6）操作人员必须持证上岗，施焊时看护人，必须穿戴好绝缘鞋和手套，使用护目镜。
11、变压器配置情况及用电线路平面图详见附图。
