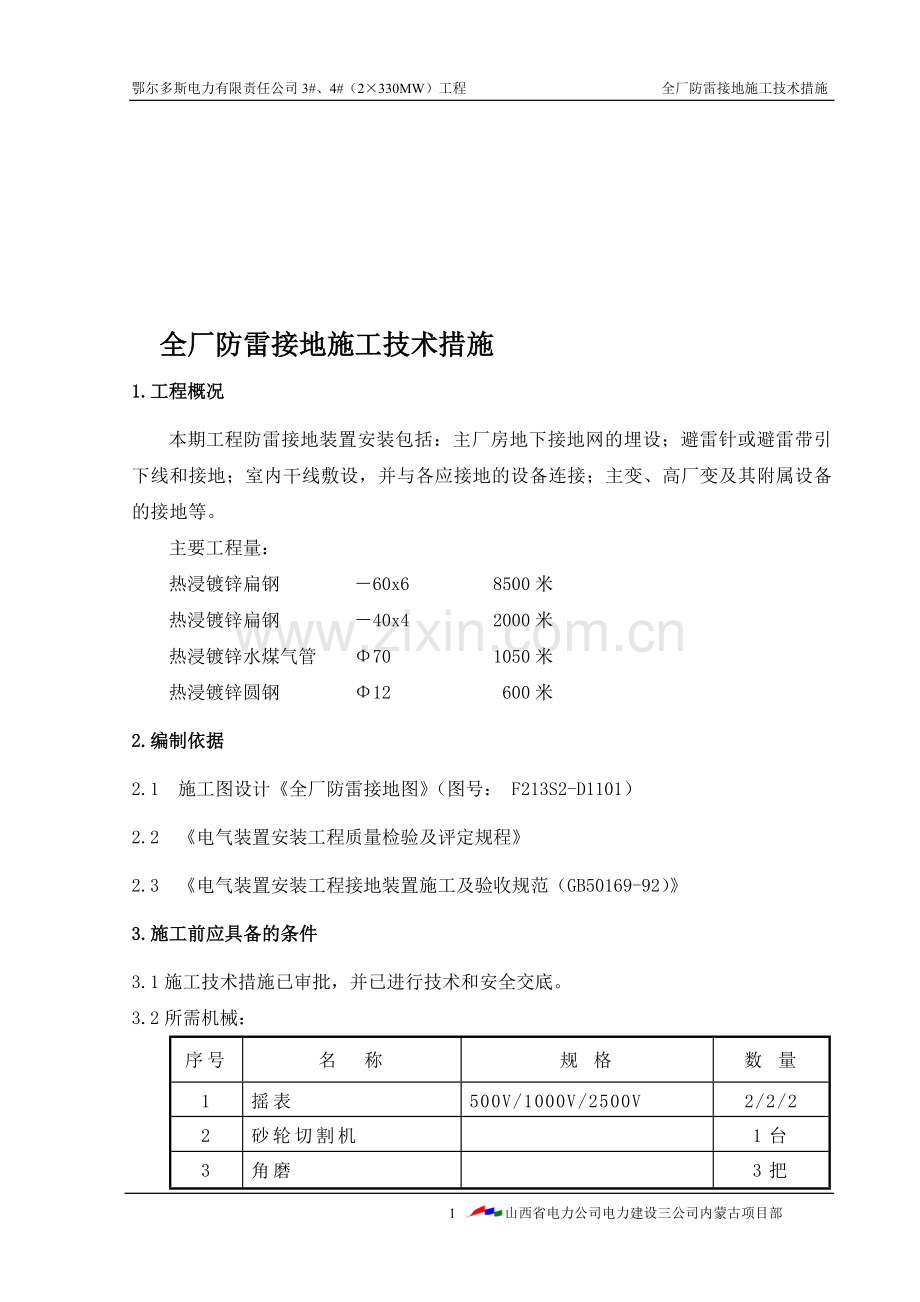

全厂防雷接地施工技术措施
1.工程概况
本期工程防雷接地装置安装包括：主厂房地下接地网的埋设；避雷针或避雷带引下线和接地；室内干线敷设，并与各应接地的设备连接；主变、高厂变及其附属设备的接地等。
主要工程量：
热浸镀锌扁钢 －60x6 8500米
热浸镀锌扁钢 －40x4 2000米
热浸镀锌水煤气管 Φ70 1050米
热浸镀锌圆钢 Φ12 600米
2.编制依据
2.1 施工图设计《全厂防雷接地图》（图号： F213S2-D1101）
2.2 《电气装置安装工程质量检验及评定规程》
2.3 《电气装置安装工程接地装置施工及验收规范（GB50169-92）》
3.施工前应具备的条件
3.1施工技术措施已审批，并已进行技术和安全交底。
3.2所需机械：
序号
名 称
规 格
数 量
1
摇表
500V/1000V/2500V
2/2/2
2
砂轮切割机

1台
3
角磨

3把
4
电焊机

2台
3.3对施工人员的资格及要求：
3.3.1 接地线施工人员，应熟知本专业的技术要领，熟悉发电厂电气部分的原理及各项技术知识。
3.3.2 应对接地线施工的验评标准、验收规范及各项条例要熟知。
3.3.3 所有施工人员必须经过安全培训取得上岗证后，方可进行工作。
4.全厂接地装置安装
接地网布置的要求
全厂接地网埋深0.8m，接地网边缘与建筑物构架基础距离不小于1.5米，接地网外缘应闭合，外缘各角应做成圆弧型，接地网横穿人行路部分上面应铺设砾石和沥青。
各接地网在敷设完毕后实测接地电阻值，满足要求时再将全厂接地网连成一体，要求接地网总接地电阻小于0.079欧。
独立避雷针接地电阻要求不大于10欧，烟囱的避雷针集中接地装置不与主地网相连，且接地电阻不大于10欧。冷却水塔的集中接地装置与主接地网相连，其断开主接地网测量时，接地电阻不大于10欧。
电缆沟支架用-40×4扁钢连接，接地扁钢两端与接地网连接，条件允许时每间隔（20-30）米处与接地网连接一次。
所有焊接的地方采用搭接法，具体的焊接要求为：
1） 扁钢与扁钢搭接为扁钢宽度的2倍，且不少于三面焊接。
2） 圆钢与圆钢搭接为圆钢直径的6倍，双面焊接。
3） 圆钢与扁钢搭接为圆钢直径的6倍，双面焊接。
4） 扁钢与钢管搭接，紧贴3/4钢管表面，上下两侧焊接。
5） 焊口要饱满，焊药处理干净，焊接接头处表面锈污要擦除干净，刷防腐漆，做好防腐处理。
应接地的设备：
1） 电机、变压器、电器、照明设备及金属设备的底座和外壳；
2） 电气设备的传动装置；
3） 互感器的二次线圈；
4） 配电屏与控制屏框架；
5） 屋外配电装置的金属构架和钢筋混凝土构架及金属围栏；
6） 交、直流电力电缆接线盒，终端盒的外壳和电缆的外皮，穿线的钢管等；铠装控制电缆的外皮，非铠装金属护套电缆的1-2根屏蔽芯线。
4.1 户外接地体安装
4.1.1 接地网距建筑物外墙2—3米，埋深0.8米。
4.1.2 接地网与独立避雷针的地中距离不小于3米。
4.1.3 穿过公路、铁路、管道等可能使接地线遭受损伤处均用钢管加以保护，接地线在穿过墙壁、楼板和地坪处加保护钢管。
4.1.4埋设沟挖好后应立即安装接地体和敷设扁钢，以防止土方侧塌。
4.2 户内接地母线安装
4.2.1 户内接地干线采用的扁钢符合设计要求。
4.2.2 敷设位置便于检查，不妨碍设备的拆卸与检修，水平支持件间的距离为0.5—1.5米，垂直部分为1.5—3米，转弯部分为0.3—0.5米。
4.2.3接地线按水平或垂直敷设，或与建筑物倾斜结构平行敷设，在直线段上不得有高低起伏及弯曲。室内沿墙敷设的接地干线，离地面高度200mm。在跨越建筑物伸缩缝、沉降缝时应设补偿器，补偿器用接地线本身弯成弧状焊至接地线上。
4.2.4明敷地线的表面涂以15—100mm宽度相等的绿色和黄色相间的条纹，在每个可以接触到的部位上做出标志。在地线引向建筑物的入口处和检修用的临时接地点处悬挂白底黑色的接地符号标志牌。接地干线在不同的两点及以上与接地网相连，自然接地体在不同的两点及以上与接地干线或接地网相连。
4.2.5直接接地或经消弧线圈接地的变压器、电机的中性点与接地体或接地干线的连接，采用单独的接地线。其中变压器中性点的接地使用2根接地线接与2个不同的接地干线。
4.3 避雷针接地
4.3.1避雷针与引下线之间的连接采用焊接，其设置独立的集中接地装置。独立避雷针与接地网的地中距离不小于3米，其接地装置与道路或建筑物的出入口等的距离应大于3米。 当小于3米应采取均压措施或铺设卵石。
4.3.2 配电装置架构或屋顶上的避雷针要与接地网相连，建筑物上的避雷针要和建筑物顶部的其它金属物体连成一个整体。
4.4 接地电阻测量
接地网施工完毕后，全厂接地电阻、独立避雷针集中接地装置冲击接地电阻的测量结果要符合设计要求。注意雨后不要立即测量接地电阻。

4.5 施工流程图

施工准备
领料、接地极制作
与土建配合挖沟预埋
检查记录
现场焊接安装
埋设深度≥800mm
检查记录
处理
处理
结束
不合格
合格
合格
不合格

5、质量保证措施
5.1 质量控制点：接地验收属于四级及以上验收，在施工完毕后，首先进行班组自检，工地验收合格后，通知项目部质检单位，及时组织监理、业主进行验收。接地网是隐蔽工程，在接地网隐蔽验收时，要有隐蔽签证。检验合格后方可进行下一道工序的施工。
5.2扁钢与钢管焊好后，经过检查认为接地体的埋设深度、焊接质量均等符合设计要求和规范要求时，即可将沟回填，回填土内不应夹有石块、建筑材料或垃圾等。
5.3质量保证措施：
5.3.1在执行公司质量方针的同时，严格执行分公司质量方针：以国际惯例为准则，实现电气设备安装全优工程，分公司每个人都要承担质量责任，努力做到凡事有人负责，凡事有章可循，凡事有据可查，凡事有人监督。施工中要使用合格人员，依照合格程序，利用合格手段，干出合格工程，将承建工程建成用户放心、满意的优质工程。
5.3.2严格执行电气设备安装规程、规范，工艺准则。
5.3.3加强施工技术培训，提高职工技术水平，以施工技术手段的进步推进施工质量的不断提高。
5.3.4认真做好施工图纸的会审工作，把设计、设备缺陷消灭在施工之前。
5.3.5 安装工程中所使用的材料严格实行材质跟踪单管理，不使用不合格的材料。
5.3.6认真开展QC小组活动，大力推广施工新技术、新经验。
6．安全保证措施：
6.1将安全工作摆在重要位置上，坚持“安全第一，预防为主”的方针，树立安全防范意识。
6.2每一施工工序，都必须有安全施工措施，并在施工前进行安全交底，无安全措施或未进行安全交底的工序，严禁施工。
6.3所有施工人员必须经过安全培训，企业文化培训，体检合格，持证上岗。
6.4进入施工现场必须戴好安全帽，系好下颚带。
6.5施工过程中严禁上下投掷物件，以免落物伤人。
6.6建立健全安全监察体系，认真执行分公司安全文明施工奖罚制度，强化职工的安全意识。
6.7坚持班组“三交三查”活动和周五安全活动日。
6.8进入设备带电区域要严格执行工作票制度。
6.9在施工过程中，施工人员在接地沟开挖好以后，应及时打接地极和敷设接地扁钢，如果相隔时间过长可能会有土方坍塌，不但造成重复工作量，而且可能发生人身伤害事故。
6.10人工打接地极时，扶钢管的人应站在抡大锤人的侧面，不能站在论大锤人的正面，打锤时要准确打在钢管管帽上，不可打偏或打空伤人。大锤手柄要结实无劈裂，手柄固定牢固。抡锤人要站稳。
6.11 接地网连接挖沟时，应注意地下设施，不能损坏地下设施。
6.12 电焊机外壳，必须接地良好，焊机二次侧把线的绝缘要良好。电源要正确可靠地引接，拉合闸时应戴手套，侧向操作。
6.13 电气设备和线路必须绝缘良好，电线不得与金属物绑在一起，各种电动机具必须按规定接零接地，下班停用时应及时关闭电源。
6.14使用电动工具时，首先要检查电动工具绝缘是否良好，机械转动是否灵活，而且要使用漏电保护器。
6.15施工中使用电焊机、切割机时，要使用专用防护用品。要正确使用安全防护用品和个人劳保用具。
6.16使用机械时，操作人员要有操作证，要熟知机械性能和工作方法，施工人员要坚守岗位，所用的电源线一定要绝缘良好。所发出的信号要准确无误，操作人员确认信号无误时方可操作，严格遵守安全操作规程。
7.文明施工保证措施
7.1加强全体职工自身的素质修养，养成良好的工作习惯。
7.2制定相应的施工现场环境管理条例，督促全体职工遵照执行。
7.3施工现场悬挂“严禁吸烟”“禁止乱写乱画”等标示牌，时刻提醒施工人员注意，确保施工现场环境的整洁。
7.4进行施工作业时要随身携带工具袋、小铁桶，将小的边角废料头、焊条头、铁丝头、电缆芯线头等废弃物及时收回，保持现场清洁。
7.5施工现场配置适当的厕所，不得随地大小便。
7.6施工现场严禁吸烟。
7.7施工作业区要设专人每天清扫，保持环境干净卫生。
7.8所有施工人员进入施工现场必须穿统一的工作服，佩带胸卡，严禁穿奇装异服。
7.9建立健全文明施工组织机构，规章制度完善，分工明确。
7.10文明施工责任区划分明确，无死角，责任落实，并设有明显标示，便于检查、监督。
7.11材料、设备等堆放整齐、合理，各种物资标示清楚，整齐合理。
7.12设备、材料、物件、工器具必须文明装卸运输，摆放整齐有序，不得阻塞通道和有碍施工。
7.13施工现场应每天做到工完、料尽、场地清，将废料、垃圾清理到指定的地点，保持现场干净、整洁、无烟头、无焊条头。
7.14试运上岗人员标志明确，主控室设门岗，防止闲散人进入。
