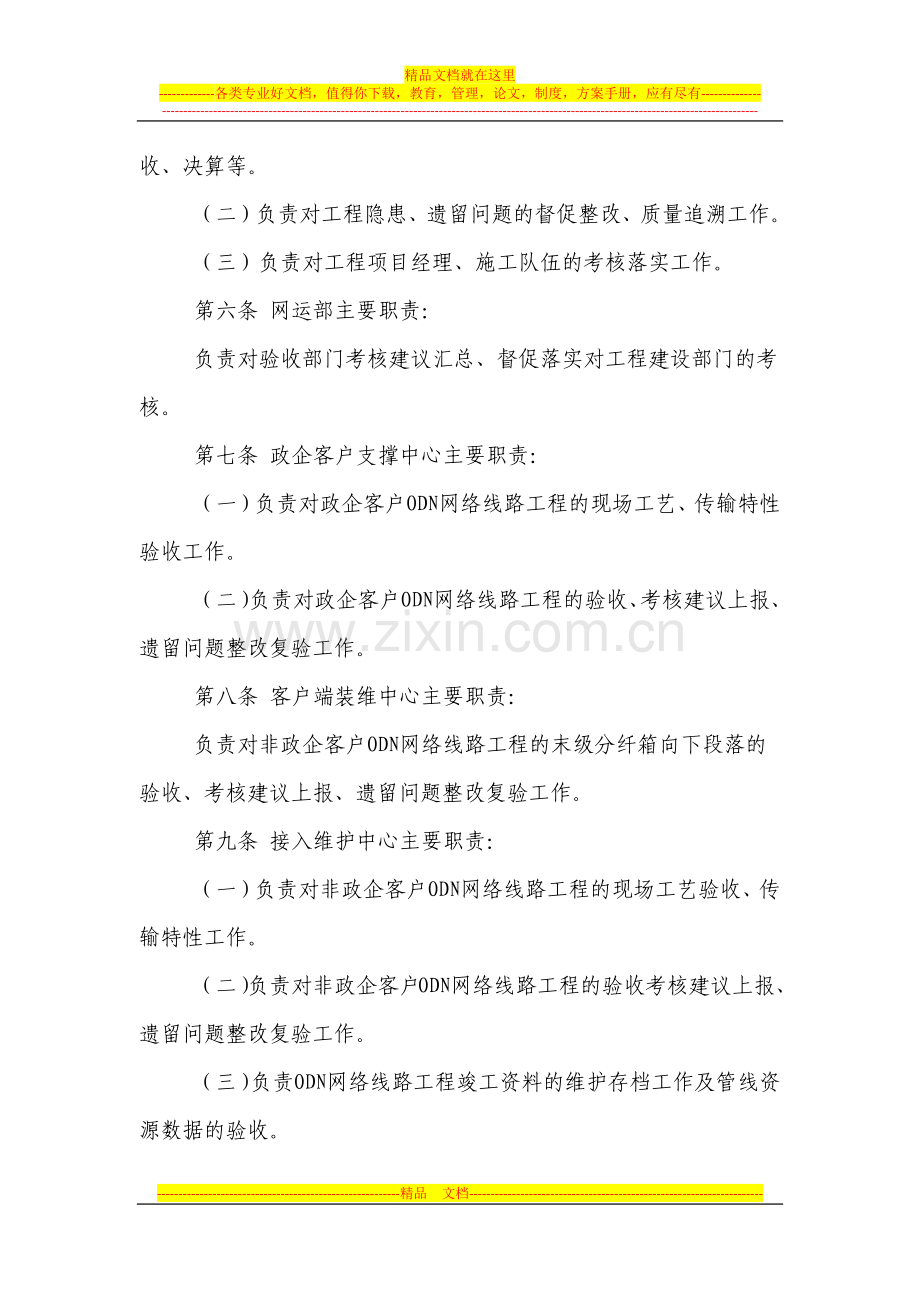

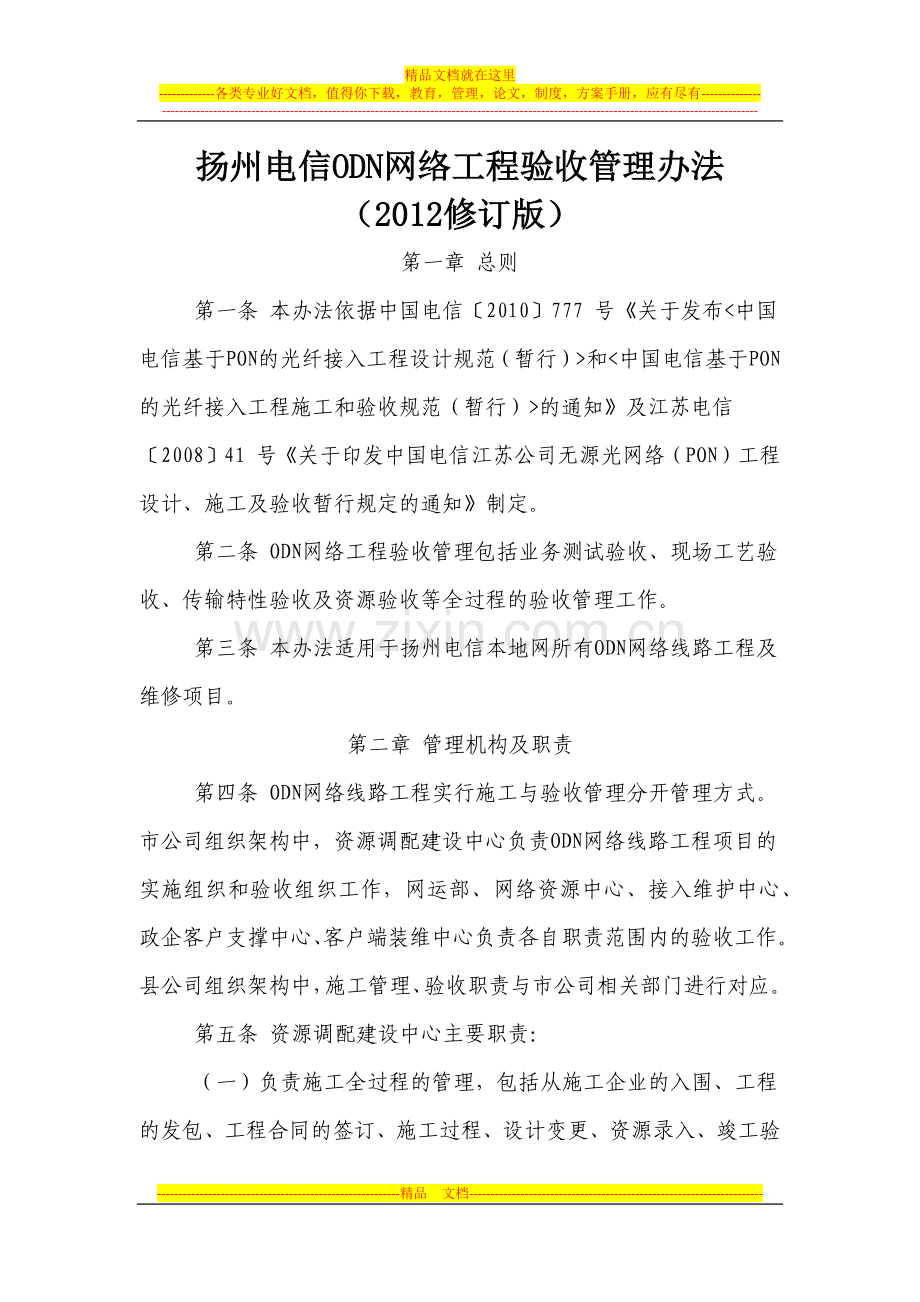

精品文档就在这里-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-扬州电信ODN网络工程验收管理办法（2012修订版）第一章 总则第一条 本办法依据中国电信2010777 号关于发布和的通知及江苏电信200841 号关于印发中国电信江苏公司无源光网络（PON）工程设计、施工及验收暂行规定的通知制定。第二条 ODN网络工程验收管理包括业务测试验收、现场工艺验收、传输特性验收及资源验收等全过程的验收管理工作。第三条 本办法适用于扬州电信本地网所有ODN网络线路工程及维修项目。第二章 管理机构及职责第四条 ODN网络线路工程实行施工与验收管理分开管理方式。市公司组织架构中，资源调配建设中心负责ODN网络线路工程项目的实施组织和验收组织工作，网运部、网络资源中心、接入维护中心、政企客户支撑中心、客户端装维中心负责各自职责范围内的验收工作。县公司组织架构中，施工管理、验收职责与市公司相关部门进行对应。第五条 资源调配建设中心主要职责：（一）负责施工全过程的管理，包括从施工企业的入围、工程的发包、工程合同的签订、施工过程、设计变更、资源录入、竣工验收、决算等。（二）负责对工程隐患、遗留问题的督促整改、质量追溯工作。（三）负责对工程项目经理、施工队伍的考核落实工作。第六条 网运部主要职责：负责对验收部门考核建议汇总、督促落实对工程建设部门的考核。第七条 政企客户支撑中心主要职责：（一）负责对政企客户ODN网络线路工程的现场工艺、传输特性验收工作。（二）负责对政企客户ODN网络线路工程的验收、考核建议上报、遗留问题整改复验工作。第八条 客户端装维中心主要职责：负责对非政企客户ODN网络线路工程的末级分纤箱向下段落的验收、考核建议上报、遗留问题整改复验工作。第九条 接入维护中心主要职责：（一）负责对非政企客户ODN网络线路工程的现场工艺验收、传输特性工作。（二）负责对非政企客户ODN网络线路工程的验收考核建议上报、遗留问题整改复验工作。（三）负责ODN网络线路工程竣工资料的维护存档工作及管线资源数据的验收。第十条 网络资源中心主要职责：（一）负责对ODN网络线路工程的资源录入环节验收审核、BSS系统数据录入工作。（二）负责对ODN网络线路工程的资源录入验收考核建议上报、遗留问题整改复验工作。第三章 光路开通及验收流程第十一条 ODN网络线路工程现场施工完毕，完成管线资源GIS系统中的逻辑数据录入后，按以下程序进行验收工作。（一）项目经理发起光路开放和标准地址覆盖申请后，接入维护中心在1个工作日内完成配纤、2个工作日内完成跳纤工作。（二）跳纤结束后2个工作日内，接入维护中心组织完成业务测试验收，应急响应工程业务测试验收应协同跳纤同步进行。（三）业务测试验收合格后，网络资源中心在1个工作日内完成BSS系统中业务测试合格标准地址资源覆盖数据导入工作。（四）施工队在现场施工完毕10个工作日内完成管线资源GIS系统地理信息录入并提交竣工资料。（五）接入维护中心、政企客户支撑中心、客户端装维中心对现场工艺、传输特性、资源数据进行验收， 1个工作日内提交验收报告；管线资源GIS数据录入完毕且现场验收合格后，接入维护中心在3个工作日内提交资源验收报告；网络资源中心在2个工作日内完成资源数据进行审核。光路开通及验收流程图第四章 业务测试验收细则第十二条 FTTH资源建设、光路开通全部完成后接入维护中心组织业务测试验收，施工单位、装维中心共同参与。首先在一级分光器下行口进行拨打测试，验证PON口数据配置是否正常、主干光路跳纤是否正确。第十三条 拨打测试通过后，在末级分光器下行口进行对光测试，检查是否岔纤，并测试光衰是否符合要求。按ODN网接入半径5公里为计算依据，一级分光模式，OLT末级分光器下行口衰耗为23dB,二级分光模式，OLT末级分光器下行口衰耗为24大dB，特殊情况按实际接入长度计算。以OLT发光功率为4dBM为例，一、二级分光组网模式的末级分光器下行口接收光功率应分别为19dBM和20dBM。个别接入距离超长等特殊场景，按实际接入距离确定各段落传输衰耗，必要时通过降低分光比，保证末级分光器光衰达标。二级分光场景链路衰耗示意图一级分光场景链路衰耗示意图第十四条 末级分光器对光及光功率测试过程中同步对光路条形码标签及末级分光器编码标识情况、分光器安装位置及覆盖标准地址进行确认。室外光分纤箱标识示意图说明：1、适用场景：室外杆上及外墙光分纤箱，楼到单元光分纤箱沿用现行标签。2、喷涂位置：光分纤箱左上方，电信标志下方。3、字体字号：标识字体为黑体、字号60磅，第1行为光交/光分纤箱编码（光交成端端子号），第2行为上级/本端分光器编码。4、根据光分纤箱大小，GJ/GF/PT/POS等不变代码可缩小字号，以保证喷涂位置。第十五条 装维中心对分光器覆盖地址合理性进行确认，核实是否存在超范围情况（乡镇100米，农村200米）。 并对分光器至接入用户路由通达条件，是否具有布线支撑设施进行检查，如不具备穿管入户能力，建设部门应新装垂直竖管，并在每层设置过路盒。第五章 现场工艺验收细则第十六条 光缆规格、路由等必须符合设计文本要求，特殊情况变更的要有设计变更单。第十七条 光缆挂牌、成端标签、跳纤标签统一规范，ODF子框、光交熔配一体单元应按照资源系统录入的框号进行现场标识，具体详见扬州电信有限2005313 号关于印发的通知和“条形码”标签粘贴规范。第十八条 ODF、光交内光缆成端要求。（一）ODF、光交内光缆成端固定位置应规范挂牌，光缆的护套及加强芯均应固定牢靠，光缆开剥位置应伸出紧固件20mm,加强芯应伸出紧固扣件50mm,加强芯紧固体与接地排（棒）应连接紧密。（二）光缆开剥点至ODF、光交熔接单元应保持光纤束管完好、清洁，光纤束管应长度合适，弯曲弧度流畅，整齐划一，无直角弯，保证熔纤收容盘插拔自如。（三）熔纤单元应按从下至上依次使用；熔纤单元内裸纤盘留应整齐，弯曲半径2厘米，留有合适余长；熔纤盘应需标注熔接光缆名称及纤芯号。（四）配纤模块、端子编号均应按照从上至下，从左至右的规则进行编排。ODF、光交配纤单元应标签注明与资源系统相吻合的模块编码，以及成端光缆的名称和纤芯号。第十九条 光分路器的放置位置要考虑到维护管理方面，端口类型要考虑尽量减少活动连接点的数量。（一）当光分路器安装点的光缆成端不配置适配器时，宜选用适配器型（含插头和适配器）光分路器；当配置适配器时，宜选用尾纤型（含插头）光分路器。（二）综合机架内，光分路器宜采用机架式封装结构；位置在交接箱或光分纤箱时，宜采用托盘式或插片式结构。（三）工程项目中一次性跳接到位的尾纤需根据“条形码”标签粘贴规范的要求粘贴标签，尾纤盘绕整齐、走向合理、无小圈。第二十条 光缆路由的选择应符合短捷安全、施工维护方便的原则。（一）室外光缆线路路由应符合YD5102-2010通信线路工程设计规范的相关规定。（二）每人井、电杆处的光缆预留长度小于30 米。人井内光缆走向符合维护规范，接头盒用专用托架进行固定，光缆用塑料卡钉固于井壁。管道光缆与其他管线的最小间隔应符合下表规定。（三）架空光缆跨越道路时应采用钢绞线吊挂，其缆线最低点距离地面应符合表格规定。（四）用户引入光缆敷设安装时宜采用墙壁、暗管和线槽等多种方式。对预埋线槽和暗管中的光缆两端要进行挂牌标识，采用钉固方式沿墙明敷的光缆卡钉间距为30厘米，穿越墙体是应套保护管。（五）蝶形光缆静态弯曲半径不得小于光缆外径的10倍，其他光缆静态弯曲半径不得小于光缆外径的15倍。（六）室内光缆在楼层分纤箱每端预留光纤长度为1-1.5米，在建筑物配线间预留长度为3-5米；用户引入光缆在用户端预留长度不小于0.5米，在楼层、室外墙壁和杆路上的光分纤箱预留长度不小于1米；在公共场所明敷光缆时，对易触及的部分需采用塑料管或钢管进行保护。第二十一条 光分纤箱在室外安装时，箱体底部距离地面为2.8-3.2米；在楼层内安装时，位置要在安全可靠、便于维护的公共地点，箱体底边对地高度不小于1.2米；在电杆上安装时，箱体顶部距离地层吊线距离0.8米，安装朝向应一致。第二十二条 推广使用拍照留痕系统提高验收效率，凡进行拍照上传的隐蔽项目即可依据照片审核情况，辅以现场抽检作为验收依据。 第二十三条 竣工图纸要求。（一）光缆路由图。光缆路由图图纸采用A3 图纸框，字高为2，宽度比例为0.7，若长宽不够，可将图纸框按比例放缩，图上反映道路信息、人井名称、人井距离、电杆编号、电杆距离等信息。（二）光缆线路图。光缆线路图图纸采用A3 图纸框，字高为2，宽度比例为0.7，若长宽不够，可将图纸框按比例放缩，图上反映光缆编号、路由、程式、长度、纤序、分歧情况、封存情况等信息。光缆标注采取分段标注，在分歧接头两侧，分别标注线序信息。光缆程式标注位于线间。管道光缆线序标注位于线上，架空方式位于线下，管道光缆长度标注位于线下，架空方式位于线上。（三）光分纤盒、光交、ODF 成端占位图。第六章 传输特性验收细则第二十四条 光缆接续、成端应符合下列要求。（一）光缆在局端（含ODF、光交）成端、直通接头或分支接头应采用熔接方式。（二）光缆在光分配点成端应根据安装环境采用熔接或冷接方式。（三）入户光缆可采用现场组装预埋光纤式连接器或熔接尾纤方式成端。（四）光缆接续、成端的光纤接头衰减限值应满足下表规定。注：平均值的统计域为中继段内的全部光纤接头损耗。第二十五条 竣工资料中的色谱资料应与现场光缆成端、接续处的色谱完全一致，格式如下表所示。现场验收时按10的比例进行抽验。第二十六条 光传输特性测试记录如下表所示，现场验收时进行抽验比对。第二十七条 现场工艺及传输特性验收可同步进行，验收人员应携带维护部门签字的竣工文本到现场，对照打分表逐项进行验收，发现问题在验收相应栏目中进行记录并签字（打分表如下所示）。验收等级分为良好、合格和不合格三个等级，得分在80分（含）以上的为良好等级，60（含）80分为合格，60分以下为不合格；验收时发现光纤叉纤、断纤的，一律归属不合格等级。第二十八条 验收所发现的问题必须在10个工作日内进行整改，经项目经理检查后，方可组织复验。第七章 资源验收细则第二十九条 GIS资源逻辑数据的验收（一）ODF、光交接箱、光分纤箱、分光器、光终端盒、光缆端、光接头等设施属性录入完整，编码符合规范。（二）ODF、光交接箱、光分纤箱的端子面板信息以及关联的分光器信息与实物相符，进行了面板分框管理。（三）光缆段的成端位置与实物相符，接头纤芯熔接关系正确，纤芯色谱资料录入完整正确。局向光纤生成完整无缺漏，与物理光纤逻辑关系相吻合。（四）光分纤箱、光终端盒名称与导入BSS系统的标准地址相一致。（五）分光器上行光路应开通完整无遗漏，且端子状态必须为现场实际开通后的占用状态。第三十条 GIS资源地理数据的验收（一）ODF、光交接箱、光分纤箱、分光器、光缆接头、人井、电杆等设施必须通过GPS定位录入，确保定位准确。（二）光缆段管道路由与实物相符，管道穿缆无缺漏，管孔占位信息准确。第三十一条 BSS资源数据的验收（一）提供导入的标准地址规范正确，完整无遗漏。（二）标准地址覆盖的分光器、光终端盒等资源数据与录入GIS系统的数据相一致。（三）皮线光缆未布放到户的分光器薄覆盖场景，分光器覆盖范围合理，地址覆盖齐全。资源验收评分细则类别序号验收内容扣分标准权重得分验收情况逻辑数据验收1实体属性完整规范1处问题扣2分152端子面板分框管理、信息正确1处问题扣2分103光缆段成端情况是否正确1票否决扣全分4接头熔接关系是否正确1票否决扣全分5分光器关联设备是否正确1票否决扣全分6纤芯色谱资料录入完整正确。1处问题扣1分157局向光纤完整无缺漏，与物理光纤吻合。1票否决扣全分8光终设施名称与BSS系统标准地址一致情况1处问题扣1分109分光器上行光路开通情况1处问题扣2分15地理数据验收10点设施定位是否准确1处问题扣1分1511光缆穿缆路由、管孔占位是否正确1票否决扣全分BSS资源数据的验收12标准地址规范完整无遗漏1处问题扣1分1013覆盖设备与GIS关联设备是否一致1票否决扣全分14薄覆盖分光器覆盖范围合理，地址齐全1处问题扣1分10验收得分90分（含）以上，等级评定良好；验收得分80分（含）以上，等级评定合格；80分以下等级评定不合格；合格工程存在问题应在10个工作日内完善到位，不合格工程必须退回整改，全面自查，当日内不予复验。第八章 考核细则第三十二条 根据本办法中第十一条“光路开通及验收流程时限要求”相关规定，因验收相关岗位人员原因导致时限加长，每逾期1个工作日的，考核责任岗位人员100元；因施工方原因每逾期1个工作日，考核施工费200元，同时考核项目经理50元。第三十三条 本办法中业务测试验收不合格的，每处问题考核责任单位100元，业务测试验收暴露问题应在2个工作日内整改完毕，未在期限内整改合格的，每逾期1天，考核责任单位200元。未整改合格的分光器不的提交下一环节进行标准地址覆盖，已通过验收测试项目在装维阶段发生安装不畅问题，由接入维护中心、装维中心联合进行判责，对确属验收不到位，该测试而未测试的，考核测试人每处200元。第三十四条 本办法中“现场工艺及传输特性”验收及资源数据验收等级为良好，但未在10个工作日内整改完毕的，每逾期1天，考核施工费200元，复验仍然存在问题的，考核施工费总额的10；验收等级为合格的，未在10个工作日内整改完毕的，每逾期1天，考核施工费300元，复验仍然存在问题的，考核施工费总额的15；验收等级为不合格的，考核施工费总额的15，未在10个工作日内整改完毕的，每逾期1天，考核施工费400元，同步考核项目经理每天100元，复验仍然存在问题的，追加考核施工费总额的15，第三次验收仍然不通过的，考核全额施工费，重新立项进行整改。第三十五条 ODN网络工程追溯期以框架协议保修期为准。验收通过后，在维护过程中发现质量问题的，根据范围，由原施工队在5-10个工作日内整改完毕，考核项目经理及验收人员各200元；施工队未及时完成整改的，每逾期1天考核其在建工程项目施工费200元，考核项目经理及验收人员每天50元。本办法中考核施工队的费用，均由网运部汇总，书面发审计室在当次工程决算中核减。本办法自下发之日起执行。二一二年七月二日2010年读书节活动方案一、 活动目的：书是人类的朋友，书是人类进步的阶梯！为了拓宽学生的知识面，通过开展“和书交朋友，遨游知识大海洋”系列读书活动，激发学生读书的兴趣，让每一个学生都想读书、爱读书、会读书，从小养成热爱书籍，博览群书的好习惯，并在读书实践活动中陶冶情操，获取真知，树立理想！ 二、活动目标： 1、通过活动，建立起以学校班级、个人为主的班级图书角和个人小书库。 2、通过活动，在校园内形成热爱读书的良好风气。 3、通过活动，使学生养成博览群书的好习惯。4、通过活动，促进学生知识更新、思维活跃、综合实践能力的提高。 三、活动实施的计划 1、 做好读书登记簿 （1） 每个学生结合实际，准备一本读书登记簿，具体格式可让学生根据自己喜好来设计、装饰，使其生动活泼、各具特色，其中要有读书的内容、容量、实现时间、好词佳句集锦、心得体会等栏目，高年级可适当作读书笔记。 （2） 每个班级结合学生的计划和班级实际情况，也制定出相应的班级读书目标和读书成长规划书，其中要有措施、有保障、有效果、有考评，简洁明了，易于操作。 （3）中队会组织一次“读书交流会”展示同学们的读书登记簿并做出相应评价。 2、 举办读书展览： 各班级定期举办“读书博览会”，以“名人名言”、格言、谚语、经典名句、“书海拾贝”、“我最喜欢的”、“好书推荐”等形式，向同学们介绍看过的新书、好书、及书中的部分内容交流自己在读书活动中的心得体会,在班级中形成良好的读书氛围。 3、 出读书小报： -精品 文档-
