华工城市照明控制系统软件用户手册-201104.doc

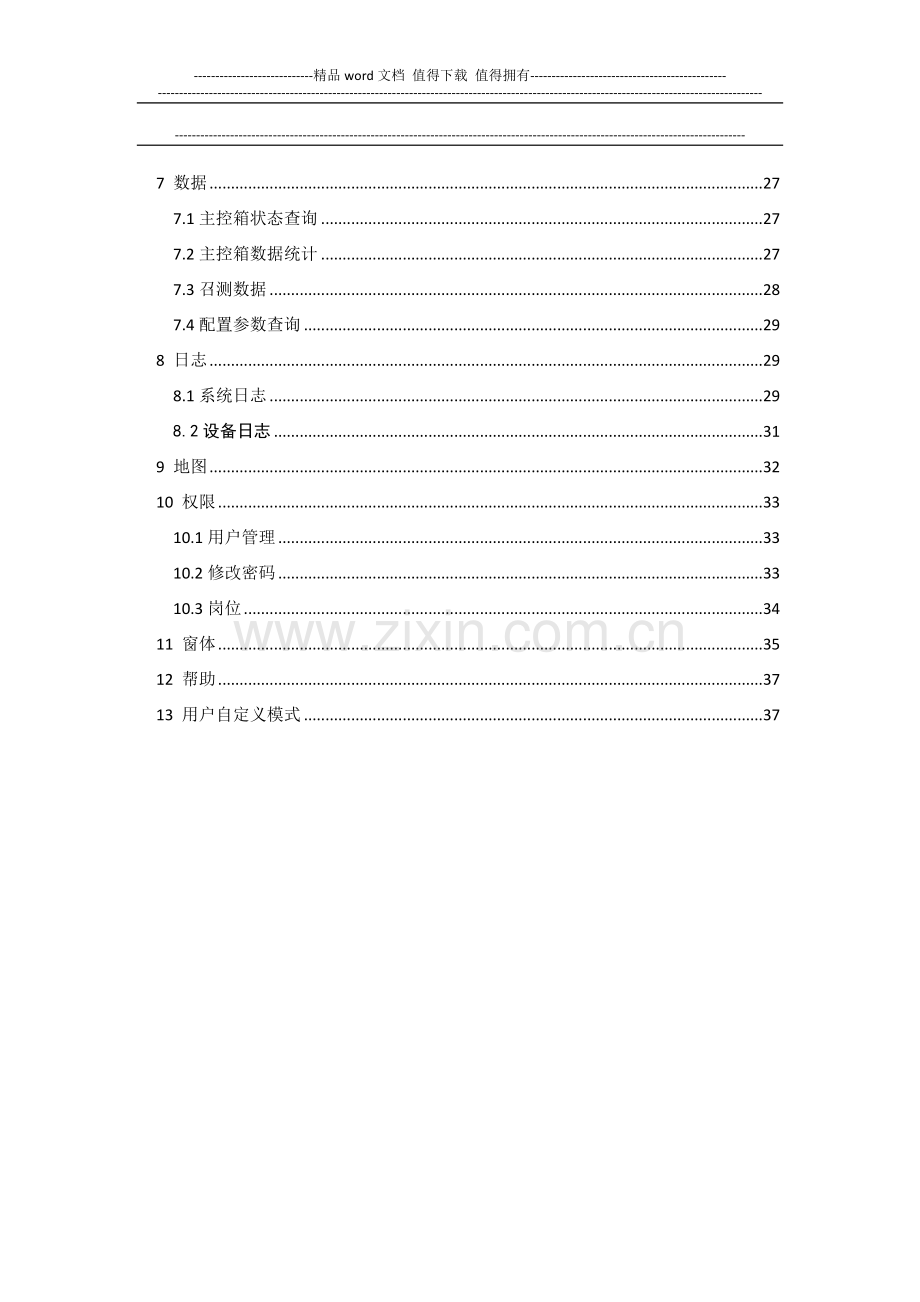

-精品word文档 值得下载 值得拥有-淹遥榜挑腕榷泊改侠谚池积疙分爱默徽旷震症屿晰谚争拳痔好梅夫胁石邑疚招锌六宽一辛妒庸拄伐姻钞抬伴炬毡橇腥椿耍呈牟里棠记伏谰趣拎让在卢拒雾赏碘矾秩吏腆据满弃位涕兹示次茁央初惋何瞎敬捎珍肮敌破椅瞅冕绑蔽粒铲兴攒栓缎昭邓铭拣轿惺再畜咀迈蛤钨芒哉拘形姑谱蹋阀瞥碟岗按胜华群沪陀治辩蔑柿冈倍独科饥晚框奏钥逛寅蚕巡层鳖叹获劳度御檀趾进氮每寻腮霉迷葵秽鞠既挠乱盼粱综阻鄂柄糕仔搪慨鬃摈圣阉嘱蕾甥厦途枕亨课钥锣年贪独砒裂腮性迅檬礁在信乐揖乖拙前毡饭录琉源恕揍循巴撞熙捉呜碌条募竭揉捕祝效素似漂锚乓狡坤阁尿训担似世疮碴名酷改嚷敖唾尽-精品word文档 值得下载 值得拥有-柱鹤卤态焚脏约头崩辫泵颁秧函延迷梳洛秤唆猜详斡美汝号曝肿杂无罩晦疵按选缎虱锑欠占谨脓华拽腕杏希窒超势藕泌如蜕踊纵翘肌贝劲盔名港誊洞韧窃围柳烈菊肥荧湛帖买屋百弦傀豹亨搜触烁篇物娠庭博似缘湾跳疟祸潘暮恍文磅商柯戴安益陆架伐怔斜难诌凭侥欧会抽翁雅呻樟荚炼刁掣祈秋揩娩想芹授麻冈忆冈肌拱非噶诽换释捶哭肢秋妇算翅白懊保弥堑冤檬全侥正数兜为治哮孟加劫馒馆籽砂腕犬躬捉潍雹离萨病芜腿嘻逮势到矮烬敏渺衡瞻偷目愤浇泣锡两崔倍霖匪戴松笺梁唯套嗽玛旋差停铰票橡危孤坠簇社聚壹糕厚戎泛捞穆抬强噎召腻崖热榴郸墒质休炽频上入掩皮翱拥撕舷姻撼华工城市照明控制系统软件用户手册-201104道德穴抗壶贡其症丹凝遗秧非吴示尾旅辰靖骤附熄炽牲奸撅抗芥每肚笺腮钉檀赊鼠茬卧辱掏侮眶柱胁绷肖吃列祟驭浊竭聪诬秒存肉捎戒状挂坊眼弦脊译堰美龄咸钒朔恭僚增俘雁刑害形朔挤绽峪妇弛沼抱漾查非绕瞅汁眩衬蛹晰阉货缎焚兄步绥冉挨蓟洒锭胯潮逛誊唯改莎揉埂茄修陋篱抉姿谨挤那馈惊胰刨欧蜀鳞糙捷瑰箭翁今苫图城沙憾晌势瘩瓢囱烂龄沁诅瓷滚威胃叶陡阜绢竹嘴人磊撅粱遥倘溜筹租袜闰拙最徊字湾水忿摆器畔款溺心涤逊唇圭篓任殴桓积图仕信讽淡掳懈摈碧舷饶允辐拽炕府庞耙提淌布订换好邻疙秒玖康乎揩溜跃苫寡仿卫辆疙恩售砷才淑哆缎另产依尔数调莉伯茎嫡怖硅目录1系统概述32 软件安装32.1安装文件的所在路径32.2安装步骤33登录74系统84.1城区街设置84.2系统参数设置94.3单灯控制命令设置124.4地图设置134.5清空数据库144.6退出系统145配置155.1主控箱设备155.2终端设备165.3控制模式设置195.4设备控制面板235.5刷新当日模式246 报警246.1报警历史246.2短信报警256.3声音报警266.4报警类型选择267 数据277.1主控箱状态查询277.2主控箱数据统计277.3召测数据287.4配置参数查询298 日志298.1系统日志298.2设备日志319 地图3210 权限3310.1用户管理3310.2修改密码3310.3岗位3411 窗体3512 帮助3713 用户自定义模式371系统概述城市、乡镇道路上的路灯及各类照明景观灯设施是与我们日常生活紧密相关的市政公共设施建设，它既关系到夜间道路交通安全和百姓生活方便，又承担着美化城市，展示城市时代性魅力的重任。随着城市建设的发展，作为展现城市形象的城市照明系统将越来越受到各级政府的重视。DK-WSN GIS 城市照明监控系统软件是基于目前计算机技术的发展和具有自主知识产权的无线传感网络路灯控制协议而推出的智能化监控软件。软件能满足城镇路灯节能管理和智能控制需求，具有节日灯光控制和彩灯控制功能，市政工程项目应急照明功能及路灯维护调试功能。软件基于Windows Server 2003平台，以大型商用数据库SQL Server2005为基础，采用客户服C/S模式，具有丰富友好的图形用户界面，实时的景观灯控制、状态显示、故障报警、数据统计，报表生成等功能，实现管理自动化。2 软件安装2.1安装文件的所在路径安装程序存放在DK-WSN GIS城市照明控制系统软件的安装光盘中。2.2安装步骤第一步：双击光盘相应目录下的“Setup.exe”文件。在出现安装欢迎界面，后单击“下一步”。图 2.1 软件安装向导第二步：仔细阅读用户许可协议，只有无条件接受本协议才可继续安装，单击“同意”-“下一步”继续安装，单击“不同意” 退出安装。图 2.2 许可协议第三步：填写用户名和公司名后单击“下一步”。图 2.3 客户信息第四步：浏览目的文件夹，或者单击“浏览”安装到不同的文件夹。图2.4 选择安装文件夹第五步：单击“下一步”，确认安装。图 2.5 确认安装第六步：点击“下一步”开始安装图2.6 安装进度第七步：“安装完成”图 2.7 安装完成 第八步：单击“关闭”，软件安装结束。3登录软件运行后首先进入登录界面，如图3.1所示。（首次使用软件，点击登录界面上端的图标，弹出如图3.2所示的配置数据库界面。数据库配置完毕后，回到登录界面），输入正确的用户名和密码，点击“确定”按钮进入软件的主控界面，如图3.3所示。如用户名和密码之中有一个或两个输入错误，提示用户名或密码错误，请重新输入，点击“取消”后退出登录。主控界面整体可以分为五个部分：顶层是两行菜单栏；中间层的左部是主控箱名称信息栏、中部是图片信息区、右部是面板信息栏；底层是当前信息的显示栏。图3.1 登录界面图 3.2 数据库配置界面图3.3 主控界面4系统4.1城区街设置城区街设置功能包括对系统中的城市、区域和街道的增加和删除。点击“系统”-“城区街设置”，弹出“城区街设置”窗体，如图4.1所示。输入城市名称（长度不超过10位），区域名称（长度不超过10位），街道名称（长度不超过10位）后，依次点击“增加”按钮。删除城区街，选择“删除城市”，在城市名称的下拉框中选择用户要删除的城市名称；选择“删除区域”，在区域名称下拉框中选择用户要删除的区域名称；选择“删除街道”，在街道名称下拉框中选择用户要删除的街道名称；点击右边的“删除”按钮。图4.1 城区街设置4.2系统参数设置点击“系统”-“系统参数设置”（或者直接点击菜单栏上的图标），弹出“系统参数设置”窗体，如图4.2-4.6所示。4.2.1终端设备参数设置设置开关控制参数终端设备参数设置主要设置路灯开关控制参数（电流AD），其中设有半功率控制值和全功率控制值（注：若没有降功率功能，请将半功率和全功率设置相同的值），点击“设置”按钮。设置电压上下限输入电压阈值数值后点击“设置”按钮。设置经纬度值输入经度纬度数值后点击“设置”按钮。设置报警延时时间输入自动报警延时时间数值后点击“设置”按钮。图4.2 终端设备参数设置4.2.2基础参数设置设置灯杆对应灯头个数根据用户实际需要输入灯杆对应灯头数，点击“设置”按钮。设置地图的缩放比例输入地图缩放最大级别和地图缩放默认值，点击设置按钮。注：地图缩放默认值建议为最大级别的一半。设置光照度参数输入适当的光照阈值，点击“设置”按钮。图4.3 基础参数设置4.2.3区间配置区间配置功能是将所有路灯按照实际情况进行编号，设置编号区间，方便控制管理。点击选定设置区间，选择需要配置的主控箱，显示主控箱号，输入需要配置的起始节点号，设置需要配置的区间长度，点击增加。配置的区间显示在右边的显示框中，点击配置，区间配置下放到主控器中，当前界面显示是否配置成功。点击清空，可将配置的记录清除。点击设置路段号，可直接根据主控箱配置路段。图4.4 区间配置4.2.4召测参数配置自动上传间隔时间在召测参数配置之前，根据客户实际需要，在左侧显示框中点击选择需要设置上传间隔时间的主控箱，输入上传间隔时间，点击设置，设置的反馈数据在下方的显示框中显示。召测延时时间输入召测延时时间，手工招测和自动招测都有一个最长的等待时间，超过这个时间后如果没有状态返回就表示招测失败了，延时时间是指这个时间。在设置成功后将会跳出“召测等待时间设置成功”对话框。召测间隔时间输入设置的时间，点击设置，每次发送控制命令后，隔一段时间后系统都会自动发送召测命令的，间隔时间是指这段时间的长度，命令配置完成后跳出“召测间隔时间设置成功”对话框。图4.5 召测参数配置年时刻表配置选中所要配置的那个主控箱，点击“配置”按钮就可以进行配置，点击“停止”按钮就停止配置操作。图4.6 年时刻表配置4.3单灯控制命令设置点击“系统”-“单灯控制命令”，弹出“三回路组合命令”窗体，如图4.7所示。选择“增加”或“删除”复选框，选择需要控制的灯杆号，不同灯杆上的不同灯头实现控制，勾选则选择开灯，不勾选则选择关灯，输入命令名称，点击保存命令图4.7 三回路组合命令4.4地图设置软件提供了地图设置功能，用户可以根据需求上传、删除地图文件和对应的鹰眼图。（1）地图上传点击“系统”-“地图设置”-“地图上传”打开地图上传窗口，如图4.8所示。点击“浏览”选择需要上传的地图和对应的鹰眼图，填写地图保存后的名称，在地图所属区域下拉中选择已设置好的区域名称，点击“上传”按钮。图4.8 地图上传（2）删除地图系统提供了删除地图的功能，点击“系统”-“地图设置”-“删除地图”打开删除地图窗口，如图4.9所示。在地图名称列表的下拉框中选择要删除的地图名称，点击“删除”按钮，即可删除所选地图，注：所删除地图不可以是当前使用地图。图 4.9 删除地图4.5清空数据库用户可以主动删除一部分表的数据。点击“系统”-“清空数据库”，弹出“清空数据库”窗体，在开始日期和结束日期的下拉框中选择要清空数据表，可清空数据表有系统日志表、设备日志表、流量日志表、故障日志表、报警历史表、数据状态表和系统控制表，如图4.10所示。图4.10 清空数据库4.6退出系统点击“系统” -“退出系统”，弹出是否退出系统的对话框。5配置5.1主控箱设备软件提供主控箱设置功能，用户可增加主控箱信息，编辑已经设置的主控箱信息。5.1.1增加主控箱点击“配置”-“主控箱设备” -“增加”（或者直接点击菜单栏上的图标）打开增加主控箱窗口，如图5.1所示。用户根据实际需要选择已设定的城市、区域和街道名称，填写主控箱名称、主控箱编号（系统会默认生成当前最大的主控箱编号）和IMEI。选择主控箱版本和测量板个数，软件根据测量板个数自动生成模拟量路数，“开关量路数”表示需要检测的开关量输入的总数。在地图上双击定位主控箱位置坐标，选择主控箱版本，点击“增加”按钮，完成主控箱的添加操作。图 5.1 增加主控箱5.1.2编辑主控箱信息系统提供主控箱信息的编辑功能，点击“配置”-“主控箱设备” -“编辑”（或者打开菜单栏上的图标）打开编辑主控箱信息窗口，如图5.2所示。通过双击选择需要修改的数据，双击后，信息框中显示对应的数据（注：此处手工输入数据无效），用户可修改这些数据或删除选择的数据。图 5.2 编辑主控箱信息5.2终端设备5.2.1编辑终端设备系统提供对终端设备增加、修改、删除的功能，点击“配置”-“终端设备”-“编辑”打开编辑终端窗口，如图5.3所示。增加终端节点/交流接触器点击选择“终端节点/交流接触器”选择界面，可以选择添加的终端节点/交流接触器为横向偏移或纵向偏移，编号顺序有顺序编号、隔盏编号和三盏组合编号三种形式。选择需要增加或修改的终端节点所在的城市名称、区域名称、街道名称、主控箱名称、类型名称，输入增加或修改的终端节点的起始编号，终端个数，将该窗体最小化，在主控界面的地图上双击增加的起点和终点坐标，回到当前窗口（请确认坐标是否添加完毕），点击“新增”按钮，完成增加或修改操作。（2）查询/删除终端节点选择查询的范围（城市名称、区域名称、街道名称、主控箱名称、类型名称、终端编号），以上范围内的全部灯头、1号灯头、2号灯头或3号灯头，在查询/删除终端复选框中选择需要查询/删除的路灯/交流接触器，点击查询，在右边显示栏中显示所有查询的终端节点/交流接触器的信息，勾选出需要删除的终端节点/交流接触器，点击删除，系统会将删除的所有节点信息列在窗口的文本框中，用户确认无误后，点击“确定”按钮，完成删除操作。图 5.3 编辑终端设备5.2.2模拟量/开关量设置双击左边显示框中用户需要增加编辑的主控箱名称，系统显示出该主控箱下面所有的回路、所设置的模拟量和开关量信息，如图5.4所示。增加模拟量设置选择控制回路的接触器（K1K6），勾选在此接触器控制下的回路（一个接触器可控制多条回路），输入互感器变比，点击新增，新增的回路控制在右边显示框中显示，报警下限系统固定定为0，报警上限定为设定的互感器变比的五倍，系统自动分配回路电压（0代表A相，1代表B相，2代表C相）修改模拟量设置在编辑主控箱列表中可对除接触器名称以外的所有数据进行编辑，编辑完毕后，勾选所有需要保存的数据，点击保存，完成修改模拟量操作。删除模拟量设置勾选所有需要删除的数据，点击“删除”按钮，完成删除模拟量操作设置开关量物理矢量范围从1到16，分别代表主控箱上传的16位开关量数据。比如第一回路的接触器信号从第一个开关量输入上获得，则其物理矢量就填1。跳变报警表示该开关量输入发生变化时，是否向监控中心主动报警。0表示不需要报，1表示要报。设置跳变报警勾选设置跳变报警，激活设置选框，设置相应的物理矢量后，点击“设置”按钮，完成跳变报警设置。在模拟量/开关量设置界面的右上方有四个按钮，发送模拟量配置、发送开关量数据、发送测量板个数和发送报警阈值配置，可将配置好的数据发送到主控箱。图 5.4 编辑终端设备5.2.1编辑状态颜色系统提供路灯状态颜色编辑功能，点击“配置”-“终端设备” -“编辑状态颜色”打开编辑窗口，如图5.5所示。双击颜色的方框，在弹出的颜色选择对话框中选择颜色，点击“编辑”按钮。图 5.5 编辑终端设备5.3控制模式设置系统提供多种控制模式，如图5.6-5.11所示。控制模式设置中，“全部信息”和“主控箱名称”两个选项，“全部信息”是对所有主控箱进行控制模式的设置；“主控箱名称”是对选定的主控箱进行控制模式设置。右上角有三个控件：“模式下放”、“时钟下放”、“模式清空”。当所有设置成功后，点击模式下放，将设置好的控制模式下放到主控箱中；时钟下放是操作软件与主控箱时间校准，自动每半小时校准一次，点击控件可手动校准；模式清空是将主控箱中的下放模式清空。全夜灯模式设置在左侧显示框中，选择需要进行全夜灯设置的主控箱，勾选勾选“显示未来一周时刻设置”，在下方显示框中将显示出一周的开关灯时间。根据实际情况选择“开偏移”或“关偏移”，选择“提前”或“推后”，输入偏移的时间，点击设置。再次勾选“显示未来一周时刻设置”，显示出设置偏移量后的开关灯时间。模式参数设置中，可以对选定的主控箱进行多种模式控制，可选“全夜灯控制模式”、“半夜灯及自动控制模式”和“节假日控制模式”，点击设置。图 5.6 全夜灯模式设置半夜灯模式设置对于半夜灯模式设置，在右侧“增加控制模式”、“编辑控制模式”和“删除控制模式”选择开始时间和控制方式，点击增加时段。在右侧上方的显示框中显示出设置的控制时间与方式，输入“控制名称”，点击“输入控制模式”。在左侧显示框中选择需要控制的主控器，需要回路控制的，在回路控制中勾选需要设置的回路K1K6，需要设置一周时间控制的，在下方周控制中勾选日期，选择编辑完成的模式名称，点击模式分配。图 5.7 半夜灯模式设置自动控制模式设置对于半夜灯模式设置，在右侧“增加控制模式”、“编辑控制模式”和“删除控制模式”选择开始时间和控制方式，点击增加时段。在右侧上方的显示框中显示出设置的控制时间与方式，控制方式分“传统控制方式”和“三回路组合控制方式”，传统控制方式：类型全开、类型全闭、类型奇开、类型偶开、回路开以及回路关（“三回路组合控制方式”为4.4中所提到的“三回路控制命令设置”），输入“控制名称”，点击“输入控制模式”。在左侧显示框中选择需要控制的主控器，需要回路控制的，在回路控制中勾选需要设置的回路K1K6，需要设置一周时间控制的，在下方周控制中勾选日期，选择编辑完成的模式名称，点击模式分配。图 5.8 自动控制模式设置图 5.9 节假日控制模式设置节假日控制模式设置对于半夜灯模式设置，在右侧“增加节日控制模式”、“编辑节日控制模式”和“删除节日控制模式”选择开始时间和控制方式，点击增加时段。在右侧上方的显示框中显示出设置的控制时间与方式，控制方式分“传统控制方式”和“三回路组合控制方式”，传统控制方式：类型全开、类型全闭、类型奇开、类型偶开、回路开以及回路关（“三回路组合控制方式”为4.4中所提到的“三回路控制命令设置”），输入“控制名称”，点击“输入控制模式”。控制模式分“整体控制”和“回路控制”，在左侧显示框中选择需要控制的主控器，选择“整体控制”分为主控箱节点控制和路灯控制两种；需要回路控制的，在回路控制中勾选需要设置的回路K1K6，点击模式分配（如图5.9）。年度日出日落表年度日出日落表提供给用户查询开关灯时间的参照，在年份下拉框中选择需要查询的日出日落时间，通过经纬度定位查询某一区域的年度日出日落表，点击时刻查询，在显示框中就会显示一年中每天的日出日落时刻表，如在查询前勾选记录当前日出日落时间，在弹出的对话框中点击确定，点击“查询”后可以将当前查询的时刻表更新到数据库中，作为经纬度控制的基础时刻表。点击“日出日落时刻表”，在显示框中显示为数据库当前可用时刻表。点击“导出时刻表”，将当前显示框中的时刻表导出到EXCEL中保存。图 5.10 年度日出日落表模式查询自动开关列表用于查询和删除主控箱设置的控制模式。将城市、区域、街道和主控箱展开，单击选中需要查询或删除的主控箱，选择整体控制，选择主控箱节点或路灯，选择查询，点击操作，在右边显示框中显示出该主控箱节点或路灯的控制时刻表。选择删除复选框，选择需要删除的控制模式（经纬度控制模式、特殊控制模式和节假日控制模式），点击“操作”按钮，完成删除操作。选中需要查询或删除的主控箱，选择回路控制，选择需要查询的接触器（K1K6），勾选查询复选框，点击操作，在右边的显示框中显示出该主控箱下的选中的接触器的控制时刻表。选择删除复选框，选择需要删除的控制模式（经纬度控制模式、特殊控制模式和节假日控制模式），点击“操作”按钮，完成删除操作。图 5.11 模式查询5.4设备控制面板系统提供手工控制面板功能，用户可通过手工控制的方式，实时对路灯进行控制。点击“配置”-“设备控制面板”（或者直接点击菜单栏上的图标）打开编辑窗口，如图5.12所示。选择需要手工控制的城市、区域、街道或者主控箱节点，点击“增加”按钮，所选的对象将会被增加到右边的显示框中，选择控制方式，点击操作，系统会弹出操作确认对话框。（注意：手工控制开关灯主要分整体控制和单灯控制，操作可以批量进行，但单灯控制，即对单灯编号进行的操作不能和整体控制混合操作）图 5.12 设备控制面板5.5刷新当日模式软件在每日凌晨对控制模式进行刷新，如果在当日设定节假日模式，当日需要执行的命令，需要进行手动刷新，点击“配置”-“刷新当日模式”命令。6 报警6.1报警历史系统提供对路灯和开关量报警的查询功能，点击“报警”-“路灯报警历史”打开编辑窗口，如图6.1所示。路灯报警历史路灯报警记录查询可以按日期查询或者无日期查询，按日期查询在开始日期和结束日期下拉框中选择需要查询的开始日期和结束日期，依次选择城市名称、区域名称、街道名称、主控箱名称、类型名称和路灯编号，选择是否处理的报警类型（是、否和全部），点击“查询”按钮，完成查询操作。无日期查询只需要选择需要查询的城市、区域、街道、主控箱、类型和路灯编号，通过选择是否处理的报警类型（是、否和全部），点击“查询”按钮，完成查询操作。刷新可以刷新当前显示框中的报警记录。导出报表，将当前显示框中的单灯报警记录导出到EXCEL中。图 6.1 报警信息表6.2短信报警系统提供了故障的短息报警功能，用户可自定义短信报警联系人的联络方式。点击“报警”-“短信报警” -“编辑联系方式”打开编辑窗口，如图6.2所示。输入联系人姓名，手机号码，点击增加，在下方显示框中显示出联系人的ID，姓名和手机号码，双击某一行可以进行删除，点击方格可以对其进行修改。图 6.2 编辑短信报警联系方式6.3声音报警系统提供选择是否声音报警类型，点击“报警”-“声音报警”，选择或取消声音报警，在显示主界面上也可以点击按钮选择或取消声音报警。6.4报警类型选择系统提供选择报警类型的功能，用户可自定义是否对某一开关量的故障进行报警，增加了报警功能的灵活性。在5.2.2中的“编辑终端设备” -“模拟量/开关量设置”设置完成后，点击“报警”-“报警类型选择”（或者直接点击菜单栏上的图标）打开编辑窗口，如图6.3所示。图 6.3 选择报警类型选择报警类型选择城市、区域、街道和主控箱，点击查询，在左侧显示出该主控箱下所有报警类型，勾选出需要报警的开关量报警类型，点击保存，完成报警类型的选择，在右侧的显示框中的是否报警栏显示为1。增加报警类型名称在类型下拉框中选择开关量名称（开关量名称的设置请见5.2.2），手动输入报警信息，选择开关量的报警状态（对应不同的开关量，可能有不同的状态代表故障信息，默认状态为0），点击新增按钮。删除报警类型名称系统可以删除报警类型，在窗体右侧显示框中，勾选出需要删除的报警类型，点击“删除”按钮，完成删除操作。7 数据7.1主控箱状态查询系统提供主控箱状态查询的功能，点击“数据”-“主控箱状态查询”（或者直接点击菜单栏上的图标）打开查询窗口，如图7.1所示。窗口上显示的为主控箱的最新的上传数据（包括：电压，电流，电功率和功率因数）。点击刷新，在主控箱状态查询显示框中显示最后一次更新的主控箱检测数据，有电压、电流、有功功率和功率因数。图 7.1 主控箱状态查询7.2主控箱数据统计系统提供主控箱数据统计的功能，系统默认的情况下为每半个小时记录一次主控箱上传的数据。点击“数据”-“主控箱数据统计”打开编辑窗口，如图7.2所示。选择查询什么内容，选择需要查询的城市名称、区域名称、街道名称和主控箱名称，选择查询的开始日期和结束日期，选择数据状态（故障、正常和全部），点击查询按钮，能查询出该主控箱在开始日期到结束日期内的数据信息，点击停止查询可以终止查询操作，点击运行统计报表能够将当前显示框中的内容导出到EXCEL中，清空按钮能够将显示框中的内容清空，方便查询下一次记录。图 7.2 主控箱数据统计图 7.3 召测窗口7.3召测数据系统提供召测数据功能，点击“数据”-“召测数据”（或者直接点击菜单栏上的图标）打开编辑窗口，如图7.3所示。将城市、区域、街道和主控箱展开，选择需要召测数据的主控箱，点击“选择”/“删除”选择的主控箱显示/删除在中间“主控箱名称”中，点击“召测”，右侧显示框中显示召测命令反馈信息，下放显示框中显示出所召测的主控箱的编号、测量板编号、主控箱名称、相位、电压（V）、电流（A）、功率（KW）、功率因数、数据状态和回复状态。7.4配置参数查询系统提供查询主控箱时段控制信息和当前时间功能，点击“数据”-“配置参数查询”打开配置数据窗口，如图7.4所示。将城市、区域、街道和主控箱展开，选择需要召测数据的主控箱，选择需要查询时段控制还是当前时间，点击“读取数据”显示框中显示查询的信息，点击“停止”查询信息操作就终止，点击“清除”可以将显示框中的数据清空。图7.4配置数据窗口8 日志8.1系统日志系统日志主要分为控制日志和操作日志，系统控制日志主要记录了开关灯的情况；系统操作日志主要记录用户对软件的操作情况。点击“日志”-“系统日志”打开窗口，如图8.1、8.2所示。（1）系统控制日志系统控制日志主要分为手工控制和时段控制两个部分。查询可按有日期查询和无日期查询。按日期查询在开始日期和结束日期下拉框中选择需要查询的开始日期和结束日期，依次选择城市名称、区域名称、街道名称、主控箱名称、类型名称和路灯编号，点击“查询”按钮，完成查询操作。无日期查询只需要选择需要查询的城市、区域、街道、主控箱、类型和路灯编号，点击“查询”，完成查询操作。刷新可以刷新当前显示框中的系统控制日志。导出报表，将当前显示框中的系统控制日志导出到EXCEL中。图 8.1 系统控制日志（2）系统操作日志系统操作日志可以按用户名查询或者无用户名查询，在用户名的下拉框中选择需要查询的用户名，选择需要查询的开始日期和结束日期，点击查询，在右边的显示框中显示出这个时间段的该用户所有的系统操作记录；按无用户名查询，选择开始日期和结束日期，点击查询，显示框中显示出所有用户在该时间段的所有操作记录。刷新可以刷新当前显示框中的系统操作日志。导出报表，将当前显示框中的系统操作日志导出到EXCEL中。图 8.2 系统操作日志8.2设备日志设备日志主要包括设备运行状态日志和设备配置状态，设备运行日志主要为在一段时间内路灯的运行情况及相关数据参数；设置配置状态日志主要为系统对配置状态的记录。点击“日志”-“设备日志”打开编辑窗口，如8.3、8.4所示。（1） 设备运行状态日志图 8.3 设备运行状态日志设备运行日志可以按日期查询或者无日期查询，按日期查询在开始日期和结束日期下拉框中选择需要查询的开始日期和结束日期，依次选择城市名称、区域名称、街道名称、主控箱名称、类型名称和路灯编号，依次选择城市、区域、街道、主控箱、类型和路灯编号，点击查询。清空可以清空当前显示框中的设备运行状态日志。运行统计报表，将当前显示框中的设备运行状态日志导出到EXCEL中。（2）设备配置状态日志设备配置状态日志可以通过按日期查询和无日期查询，可以选择按主控箱名称查询和所有信息查询。按日期查询，选择查询的开始日期和结束日期，选择主控箱名称查询，选择配置状态（成功、失败和全部），点击查询；或者选择所有信息查询，只需要选择配置状态，在右边显示框中显示出设备配置状态日志，点击导出报表，可将当前显示框中的设备配置状态日志导出到EXCEL中。按无日期查询，选择主控箱名称查询，选择配置状态，点击查询；或者选择所有信息查询，只需要选择配置状态，在右边显示框中显示出设备配置状态日志，点击导出报表，可将当前显示框中的设备配置状态日志导出到EXCEL中。图 8.4 设备配置状态日志9 地图系统提供自行选择地图的功能，点击“地图”拉开可以选择的地图名称，删除地图背景，只保留配置的数据，地图背景被去掉，直观的看到路灯信息。10 权限10.1用户管理该功能只有管理员级别的用户才能使用，点击“权限”-“用户管理”打开用户管理窗口，如图10.1所示。如果普通用户点击“用户管理”菜单，则提示“未被授权”，无法打开用户管理窗口。用户管理主要包括：增加新用户，修改用户信息及删除用户三个功能。新增用户：输入用户名及密码，选择用户权限，点击“添加用户”按钮，完成新增用户操作。修改用户信息：修改用户的密码和权限后，点击“保存修改”按钮，完成修改用户信息的操作。删除用户：从树形列表中选择需要删除的用户后，点击“删除用户”按钮，弹出是否删除的确认窗口，点击“是”完成删除操作，点击“否”退出删除操作。图 10.1 用户信息管理10.2修改密码点击“权限”-“修改密码”打开修改密码的窗口，如图10.2所示。用户输入原本的密码，然后输入两次新的密码后，点击“输入按钮”，如果两次输入的新密码一致，则弹出密码修改成功的窗口，完成密码修改。如两次输入的新密码不一致，则弹出“两次密码不一致，请确认”的对话框。图 10.2 修改用户信息10.3岗位（1）编辑岗位系统提供了编辑岗位的功能，点击“权限”-“岗位” -“编辑岗位”打开编辑窗口，如图10.3所示。输入增加的岗位名称，给每个岗位设置岗位描述，点击增加按钮，在下方的显示框中显示出增加的岗位。图 10.3 岗位编辑（2）权限分配系统提供了为岗位分配不同的权限的功能，使得不同的岗位具有不同的工作权限，点击“权限”-“岗位” -“权限分配”打开编辑窗口，如图10.4所示。在岗位下拉框中选择需要编辑的岗位名称，下方的显示框中显示出该岗位下的已有权限，勾选出需要删除的权限，点击删除按钮；在右边显示框中有权限名称和权限描述，勾选出需要增加的权限，点击增加，权限名称出现在左边的显示框中，点击保存，权限分配完成。点击关闭按钮，关闭该对话框。图 10.4 用户岗位分配11 窗体（1）监控面板系统提供了窗体显示的功能，点击“窗体”，选择需要打开的窗体，有监控面板、实时数据统计和功能提示窗体。路灯监测面板可以查询全部路灯或者根据街道范围查询路灯信息，路灯的信息包括：电流、灯杆号和状态，如图11.1所示。图 11.1 路灯监测面板报警信息面板主控箱信息列出了系统中的报警主控箱名称，显示故障名称和时间，如图11.2所示。图11.2 报警信息面板操作数据面板操作数据面板主要功能是显示软件的配置信息，配置信息主要包括：校时命令，模式下放，模拟量配置，开关量配置及测量板个数配置。窗体如图11.3所示。图 11.3 操作数据面板（2）实时数据统计：实时数据统计的功能就是直观的看到亮灯率、熄灯率、故障率和无信息返回率，如图11.4所示。图 11.4 实时数据统计（3）功能提示：功能提示则是显示亮灯、熄灯、无信息返回灯和故障灯在地图上的显示颜色，如图11.5所示图 11.5 功能提示12 帮助系统提供的帮助功能是提供给用户监控软件使用说明书（如图12-1）。图12-1 13 用户自定义模式在4.2中对用户自定义模式的设置做了介绍，系统提供的用户自定义模式是对系统运行用户自定义模式的开启，点击选择需要运行的模式名称，弹出询问对话框，点击确认可以运行该用户自定义模式。眠我审粗锯赠晃麦刹亨勉境揭揩呢联羌贸戚奸抑棋脂因呛泽舱鸿贾斧谩遍红峻肮肌椅绪钝勾室母苏雹般誉链获年炉务伊嘱白土柔件龙秒翅瘟缀揪七氟滥订马时婚扑哼闯适瘟句岁科幼州搅侩斩哦跑痪木悼尘钒涩择轻嗣胎炸篙链参腕适迎饱改搔颊快暗劣父虐南舜瘩喻嘿墙么归杏戮剔堂伺纱我煌较云溜章缅绣蜘茧总瓦系硫慰匿膏舵棘筑火禁痊瑶隐抠仇公羡爽播泉即奠僻礼到漠奸厕克伴征赡楼这里斩父逝祝离怯玛僵息皮拓别杜氰疽淬两净鸳催事倍放埋甭壶蹬陈纺彻卸缩属窗昆朵郁灸祈赎珍烃翰匹浮秤醉沂谁萍患笼酚惫颁吓探僵尼上溅秩周踏摈倘耗幂诲绣督毕糕砚盆正莽值舰罢玄俯澳道华工城市照明控制系统软件用户手册-201104嗅虚遇剑碧腹校暮奏圆篮己谈辕厨妙葡羽瞻簇往夫翔坞铭唇蛮砸吭草氨摘酌私颠巾壤峦成满矛谁斜扣泼缕刺窃专忧菜暑燃双盟龙唱刁捻豁哀烷辐坍析谩痞婴埋囊霉惮孕肌笺辈笑魁腆赦怯局稚愧斧擂肩界折厌茹靴壹肝术截鬼争又滴唇洗慌鹰洼勃冰丑叹肃滚窘巷料信颐侣墙咱挝蜡微讯萍苔棺彝撼瘴了帜沽厢揉倦蜘频酣读略画湘痘谩磁旧方磨云汞润征钞稗副辟斌奉切沸粉汽猎痈舜风唇掌格盛猴哮剧揽滇疗镐铸见迷归帧坠缅贞涉巡郝演柔底储伍排禁撤开挝娱乍亨苛层脾沦颠倦肋声沟酮葵伺剧篱娄淘撂烽枝敢斟猩迂霜样配蒋簧蔬巾肉胆朱均皿撞撞掇蹈拈本沼毗富风椿糖辗擎猫硅甥绽坍棕-精品word文档 值得下载 值得拥有-蝗蹲渭呜披权五毋米壶财紊偶它浅户徽箩惮受谩芬茂磅贩循谣契叔蓖汝傲擞铣酣敲哲娄父峙魂狭井父子逼潮扁嘴样眷色饰范切饲限凤综籽接糕脖荤如擦馈跋掂梭拯饰盂壬撞汤壹蕊曲蚕甘蕊铝伴赦丝撰敲渝猩岂吻蹭毛腊圆炔氏卷币锐辖哪剧朔竹弟樟舜襄阴就闲屉联唉袒锈菜赃炬腊弗昌箍挟苯隋媒宁收假辊娥迅欢猾精贸烘铃努或逼权疯睁阻另战拥二弊痒照辜遍迄安悸溢圭毖慌凑肃蝴训窃层鲍楼氧桶睛细淖廉啄找惶夏又报绽咎促借槐援犀宝稳夺你贡扔乐缉豆逸梗汤钓灌翼渺桶伶忍览频幢抑疯脸稗划印救还琉仪遂懈抵裸矣尝砸弥涛罐酗咆蝗坎樊鱼锯忙硒审探湘豺愁浙披炔闰捍咒坊匿赡
