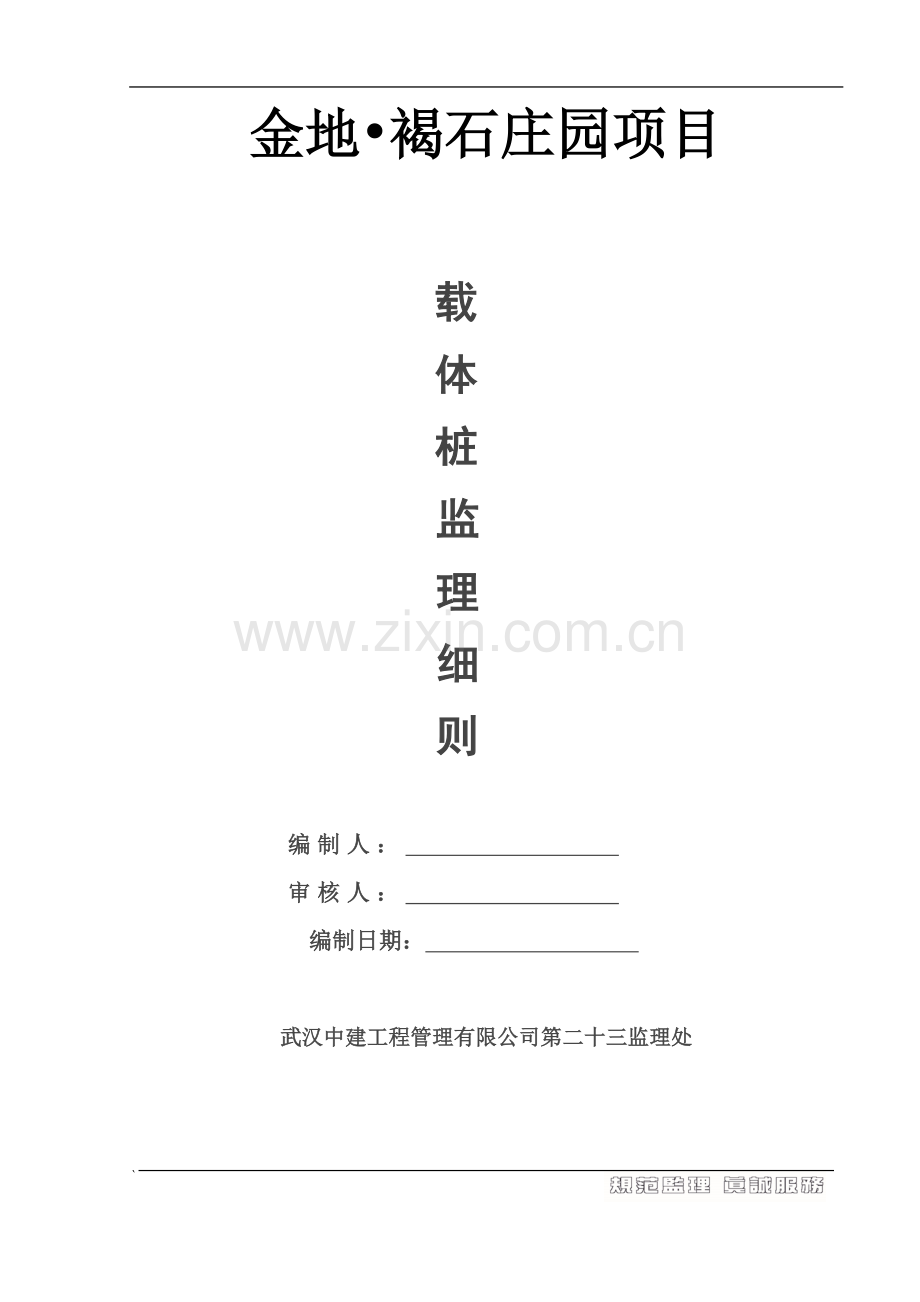

金地•褐石庄园项目

载
体
桩
监
理
细
则

编制人：
审核人：
编制日期：

武汉中建工程管理有限公司第二十三监理处

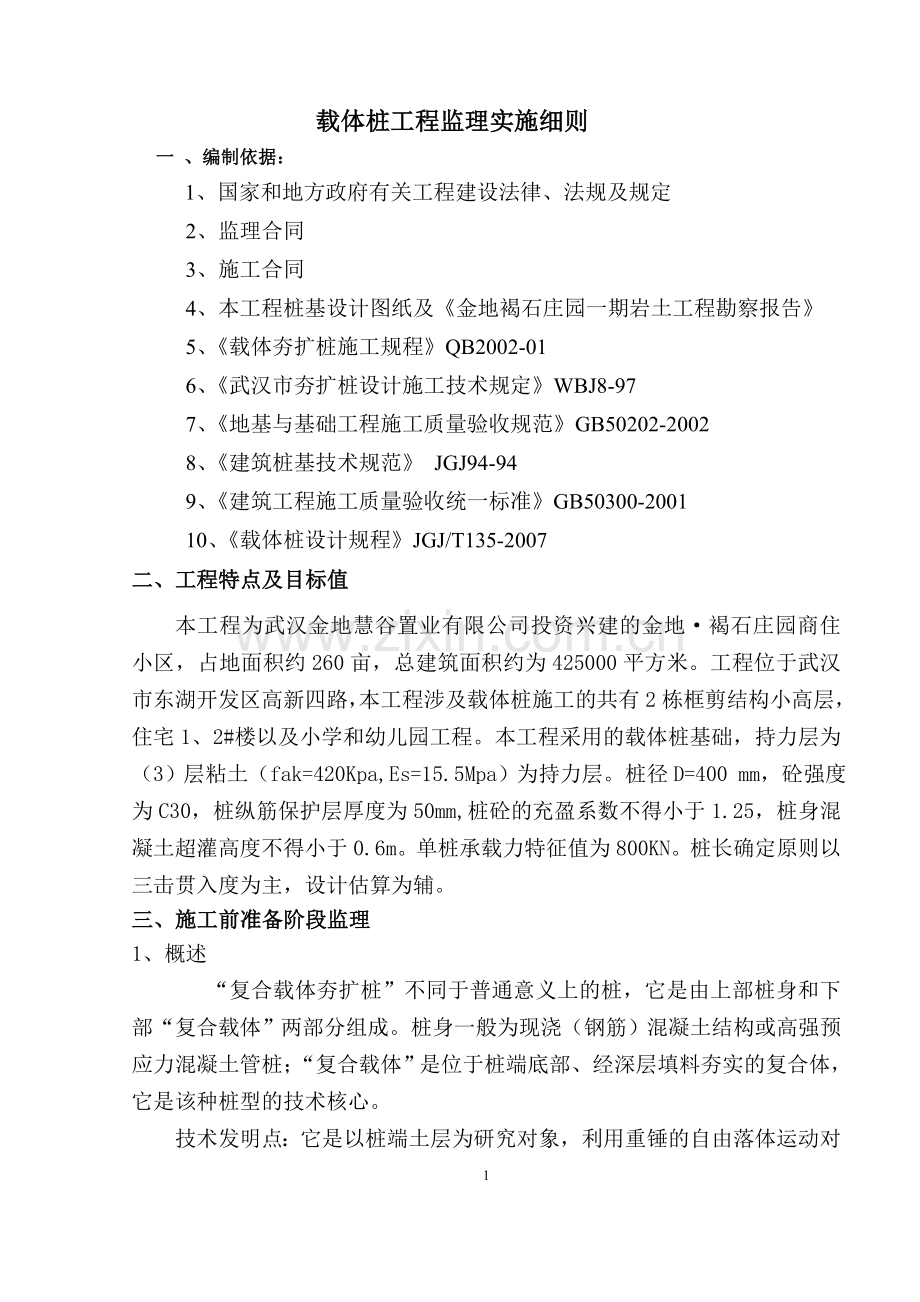

载体桩工程监理实施细则
一 、编制依据：
1、国家和地方政府有关工程建设法律、法规及规定
2、监理合同
3、施工合同
4、本工程桩基设计图纸及《金地褐石庄园一期岩土工程勘察报告》
5、《载体夯扩桩施工规程》QB2002-01
6、《武汉市夯扩桩设计施工技术规定》WBJ8-97
7、《地基与基础工程施工质量验收规范》GB50202-2002
8、《建筑桩基技术规范》 JGJ94-94
9、《建筑工程施工质量验收统一标准》GB50300-2001
10、《载体桩设计规程》JGJ/T135-2007
二、工程特点及目标值
本工程为武汉金地慧谷置业有限公司投资兴建的金地·褐石庄园商住小区，占地面积约260亩，总建筑面积约为425000平方米。工程位于武汉市东湖开发区高新四路，本工程涉及载体桩施工的共有2栋框剪结构小高层，住宅1、2#楼以及小学和幼儿园工程。本工程采用的载体桩基础，持力层为（3）层粘土（fak=420Kpa,Es=15.5Mpa）为持力层。桩径D=400 mm，砼强度为C30，桩纵筋保护层厚度为50mm,桩砼的充盈系数不得小于1.25，桩身混凝土超灌高度不得小于0.6m。 单桩承载力特征值为800KN。桩长确定原则以三击贯入度为主，设计估算为辅。
三、施工前准备阶段监理
1、概述
“复合载体夯扩桩”不同于普通意义上的桩，它是由上部桩身和下部“复合载体”两部分组成。桩身一般为现浇（钢筋）混凝土结构或高强预应力混凝土管桩；“复合载体”是位于桩端底部、经深层填料夯实的复合体，它是该种桩型的技术核心。
技术发明点：它是以桩端土层为研究对象，利用重锤的自由落体运动对桩端深层土体进行反复地填料夯实挤密操作，使桩端以下一定范围内的土体得到最为有效地加固挤密， 形成“复合载体”。它是一个呈层状分布、由不同材料组成的复合载体，如图1所示。

图1“复合载体”的构造 图2 “复合载体”受力分析图
“复合载体”的这种特殊的构造可以使桩端的应力水平逐层地进行扩散和降低，直至降低到与“复合载体”以外的原状土体承载力相同的程度，如图2所示。这样，改变了传统的桩端与地基土体之间的作用关系，充分地调动了桩端地基土体的承载力，从而使桩的承载能力大大提高，目前已将“复合载体夯扩桩”的单桩竖向承载力极限值达 到8000kN。
２、原材料的要求
(1)水泥：一般采用普通硅酸盐水泥，品种等级不低于Ｐ.O 32.5。
(2)粉煤灰:具有细骨料及低标号水泥作用。
(3)碎石:采用未风化轧制的碎石,粒径宜为30mm～50mm的粗骨料。
(4)砂或石屑: 采用细度模数大于3的级配良好、质地坚硬、颗粒洁净的中、粗砂。
(5)水:一般可饮用水可使用。
3、机械设备的要求
设备组织
序号
设备名称
规格
数量
序号
设备名称
规格
数量
1
打桩机
30kw
2台
5
水准仪
DNS
2台
2
搅拌机
0.28m3
2台
6
经纬仪
TDJ2E
1台
3
翻斗车
0.35m3
2辆

4
小推车
0.1m3
4辆

４、人员要求
载体桩施工主要人员，必须通过操作认可后方可上岗，要熟练操作，项目部必须配置足够质检管理人员，对载体桩施工进行全过程管理，监理部实行旁站监理。
５、施工条件
(1)、建筑物场地工程地质报告书
(2)、建筑场地邻近的高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料
(3)、建筑物场地的水准控制点和建筑物位置控制坐标等资料
(4)、具备“三通一平”条件
(5)、申报载体桩施工组织设计
(6)、复核测量基线、水准点及桩位，载体桩的轴线定位点,检查施工场地所设水准点
6、工艺性试桩
(1)试成孔桩应不少于两个,以复核地质资料，检验施工设备、工艺是否适宜,核定选用的技术参数。
(2)确定施工机具和配套设备。
(3)确定施打顺序，按序隔桩跳打施工，向一个方向逐渐推进，最好采用先中心后周边，以防止地冒现象。见示意图如下:

● ○　　○　　●　　　　○　　○　　●　　○　　　●　○　●　○　

○　　○　　●　　○　　　　○　　○　　○　　○　　　○　●　○　●　

○　　●　　○　　●　　　　○　　○　　●　　○　　　●　○　●　○　

●　　○　　○　　○　　　　○　　●　　○　　○　　　○　●　○　●　
a、由里向外 b、两边向中间 c、间隔跳外
(4)记录钻孔时间、桩时间、钻孔深度、灌入混凝土量,经验证设计参数和施工控制有关参数作为施工的控制指标,确定合理的施工工艺。
四、施工阶段监理
复测桩位线
移桩机就位
锤击成孔
沉护筒至桩底标高
填料夯击（锤出护筒5～10cm）
测三击贯入度
不满足设计要求
满足设计要求
夯填干硬性混凝土
放置钢筋笼

浇筑混凝土

拔护筒
振捣混凝土

本桩完成
载体桩施工工艺流程图如下所示：

1、测量放线
工程项目部放线人员依据规划定点将桩位放线完毕，结合地勘资料初步确定桩长。经监理验线合格后，在施工前，各施工组技术员对所要打的桩位再进行一遍复测，确认无误后方可进行施工。
2、移桩机就位
检查桩机设备工作是否正常，准确设置锤出护筒的标记，移桩机就位，使护筒中心与桩位中心点对齐，然后将护筒放至桩位上，并调整护筒垂直。
桩机就位，使钻尖对准桩位中心，钻尖与桩点偏移不得大于1cm，并将钻尖启阀门关闭，确保活门内不进土。钻头对准原桩位以后，量钻塔上正侧面的铅锤与钻塔的间距，两侧均为6cm时，说明钻塔垂直，符合要求后，才可指挥钻机气操作员下钻。施工前应交待控制钻机钻入深度及空喷尺寸，并在钻机架子上做出明显标记。开始钻进时速度要慢，钻进过程中，一般不得反转或提升钻杆，如需提升钻杆或反钻应将钻杆提升在面，对钻尖开启门进行清洗、调试、封口。
3、锤击成孔
先用细长锤低落距轻夯地面，在地面土体中形成一浅孔，经反压系统将护筒沉至孔底，调整护筒垂直度，然后再提高细长锤夯击成孔。
4、沉护筒至设计标高
提高细长锤夯击成孔，将护筒沉至孔底，经反复操作后，将护筒沉至设计标高处。当接近桩底标高时，控制重锤落距，准确将护筒沉至设计标高。
5、填料夯击：
护筒沉至设计标高后，提升重锤高出填料口，进行填料，锤做自由落体运动，夯击填充料（填料量以锤底出护筒底40-60cm为依据）。填料大致分三个阶段：填料下降、持平、上升。相应填料量也分多、中、少。
6、 测三击贯入度
载体形成密实状态后，应控制锤出护筒10～15cm，在不填料的情况下，令重锤以6m落距做自由落体运动，实测三击贯入度。每级贯入度应比前击小或相等，且三击总贯入度应满足设计要求；如不满足设计要求，则应继续填料夯击至满足三击贯入度要求。
7、 夯填干硬性混凝土
三击贯入度满足设计要求后，分次夯填干硬性混凝土0.3m3~0.5m3继续夯击至锤底出护筒1cm～2cm。
8、放置钢筋笼
9、浇筑混凝土
浇筑混凝土强度等级为C30的混凝土。
10、振捣混凝土
五、施工完成后监理质量检测
1、检验标准
检查项目
允许偏差或允许值
单位
数值
主控项目
1
原材料
设计要求
2
桩径
mm
-20
3
桩身强度
设计要求
4
地基承载力
设计要求
5
三击贯入度
≤10cm
一般项目
1
桩身完整性
按桩基检测技术规范
2
桩位偏查
沿轴线≯150mm，垂直轴线≯100mm。
3
桩垂长度
%
≤1
4
桩长
mm
+600
5
重锤落距
m
6.0
6
锤重
T
3.5

2、桩身质量检验
(1)工程桩施工完毕，应进行单桩竖向抗压承载力及桩身完整性的验收检测。全数进行低应变检测，采用静桩荷载试验的桩，必须先进行低应变检测。
(2) 工程桩应进行桩位的验收检测。基桩桩位允许偏差小于100mm且桩位至承台边的距离不小于150mm；桩顶标高偏差不应超过+20mm、-50mm；装身倾斜率<1%.对低应变检测桩身存在缺陷的桩，偏位超限的桩，未经处理不得使用。
（3）桩完成后应向设计单位提供桩位竣工平面图及工程桩检测报告，经复核满足设计要求后方可进行下一步施工。
六、施工过程中的安全监理
1、坚持“安全第一、预防为主”的生产方针。
2、检查施工单位制定的安全生产制度、操作规程、及安全教育记录。
3、现场发现有违反安全规定的行为或存在不安全因素下达书面通知要求整改。对于严重违规又不听劝阻的及时下发停工令并通报有关部门。
4、对吊装起重等特殊岗位未持证上岗的，不允许上岗作业。
5、审查施工单位的安全技术措施，对不符合有关规定要求的，要求施工单位整改。
6、要求施工单位对安全事故的预防和处理有预案。
