IBM DS8300（LPAR）
存储服务器

2005年4月

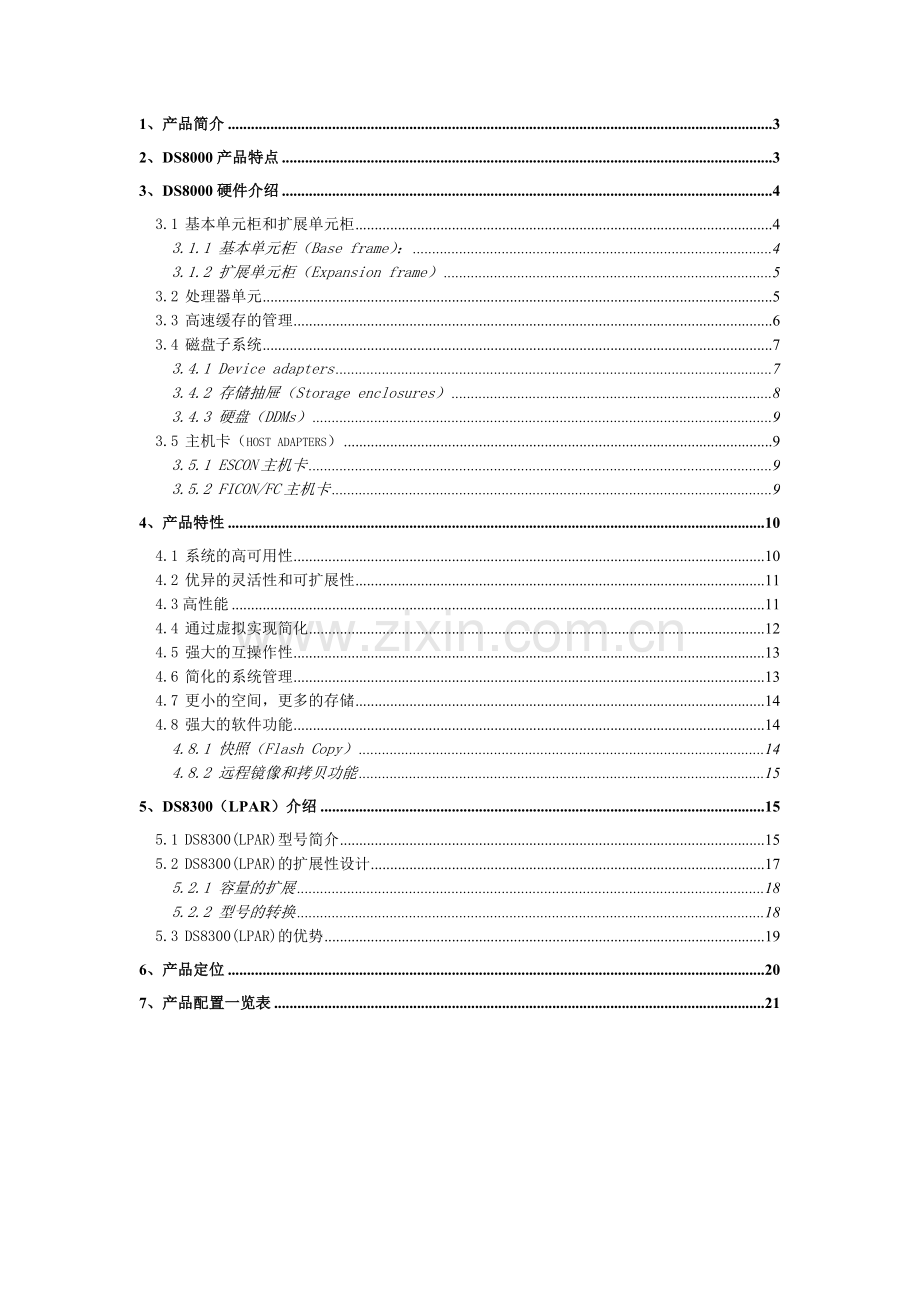

1、产品简介 3
2、DS8000产品特点 3
3、DS8000硬件介绍 4
3.1 基本单元柜和扩展单元柜 4
3.1.1 基本单元柜（Base frame）： 4
3.1.2 扩展单元柜（Expansion frame） 5
3.2 处理器单元 5
3.3 高速缓存的管理 6
3.4 磁盘子系统 7
3.4.1 Device adapters 7
3.4.2 存储抽屉（Storage enclosures） 8
3.4.3 硬盘（DDMs） 9
3.5 主机卡（host adapters） 9
3.5.1 ESCON主机卡 9
3.5.2 FICON/FC主机卡 9
4、产品特性 10
4.1 系统的高可用性 10
4.2 优异的灵活性和可扩展性 11
4.3高性能 11
4.4 通过虚拟实现简化 12
4.5 强大的互操作性 13
4.6 简化的系统管理 13
4.7 更小的空间，更多的存储 14
4.8 强大的软件功能 14
4.8.1 快照（Flash Copy） 14
4.8.2 远程镜像和拷贝功能 15
5、DS8300（LPAR）介绍 15
5.1 DS8300(LPAR)型号简介 15
5.2 DS8300(LPAR)的扩展性设计 17
5.2.1 容量的扩展 18
5.2.2 型号的转换 18
5.3 DS8300(LPAR)的优势 19
6、产品定位 20
7、产品配置一览表 21

1、产品简介
IBM TotalStorage DS8000系列提供了高性能、高容量的存储系统，这些存储系统专为提供下一代的性能、可扩展性、弹性和总体价值而设计。专为大中型企业中的关键业务负载而创建的DS8000系列可以帮助客户整合系统存储，简化系统管理和支持系统可用性，满足随需应变世界中企业运行的各种需求。
DS8000系列在提供优异性能的同时，还添加了多种虚拟功能，这些虚拟功能可以帮助客户更有效地分配系统资源和更好地控制应用的服务质量。此外，DS8000系列还提供了强大的数据备份、远程镜像和恢复功能，可以保护数据免受不可预见的事件的破坏。另外，它还可以支持非中断的系统微码修改。这些功能可以帮助保持数据的高可用性，从而确保那些有7 x 24 x 365 数据访问要求的企业从这些功能中受益。
2、DS8000产品特点
为大中型企业量身定制的 IBM TotalStorage DS8000 系列提供了大容量的存储系统，在提供优越的性能的同时增加了虚拟化能力，从而帮助您更有效地分配系统资源和更好地管理应用程序服务质量。DS8000 系列也提供了帮助确保避免不可预料的事件并维护数据可用性的强大功能，这可以使那些希望提供不间断信息访问的企业获益。
IBM TotalStorage DS8000特点 ：
l 为大中型企业的任务关键型工作负载提供强大、灵活和高性价比的磁盘存储
l 利用 IBM® POWER5™ 处理器技术实现出色性能，是第一个面向磁盘存储器系统的 IBM 虚拟化引擎实现，提供超强的灵活性
l 最多扩展至 192TB 物理容量，并且它具有超过百万兆字节（PB）的体系结构
l 支持众多不同操作系统和混合服务器环境的存储共享和整合
l 通过现场升级和标准4年保修提供无与伦比的资产保值能力
l 使用集中而简化的管理帮助提高存储器管理效率
l 比 IBM TotalStorage® Enterprise Storage Server®（ESS）800 型基本架构的占地面积减少 20% 并且提供更多容量
l 提供优异的系统可用性，支持不间断的运行
l 提供超强的性能，全面支持企业数据中心级应用
3、DS8000硬件介绍
3.1 基本单元柜和扩展单元柜
IBM DS8000系列是基于模块化设计的产品，其中，DS8100是由1个基本单元柜（base frame）和1个扩展单元柜（expansion frame）组成，DS8300是由1个基本单元柜（base frame）和2个扩展单元柜（expansion frame）组成。下图是DS8300满配时候的示意图：

3.1.1 基本单元柜（Base frame）：
基本单元柜（Base frame）包括8个硬盘抽屉，每个硬盘抽屉可以容纳16块硬盘。在满配的时候，基本单元柜（Base frame）最多可以放置128块硬盘。在硬盘抽屉和处理器单元之间是2个用于DS8000内部管理的以太网交换机、存储的硬件管理控制台（S-HMC）和键盘/显示器。基本单元柜（Base frame）包括2个处理器单元，每个处理器单元都是一台基于IBM POWER5 的服务器。基本单元柜（Base frame）还包括4个I/O抽屉，用于放置Device adapters和Host adapters。
3.1.2 扩展单元柜（Expansion frame）
扩展单元柜（Expansion frame）包括16个硬盘抽屉，每个硬盘抽屉可以容纳16块硬盘。在满配的时候，expansion frame最多可以放置256块硬盘。
如果扩展单元柜（Expansion frame）是连接在DS8300的基本单元柜（base frame）上的第一个扩展柜，则在这个扩展单元柜（Expansion frame）中还将包括4个I/O抽屉。如果扩展单元柜（Expansion frame）是连接在DS8300的基本单元柜（base frame）上的第二个扩展柜或者是连接在DS8100的第一个扩展柜，则在这个扩展单元柜（Expansion frame）中将仅仅包括16个硬盘抽屉，而不包括4个I/O抽屉。
3.2 处理器单元
DS8000的基本单元柜（base frame）包括2个处理器单元。其中，DS8100的每个处理器单元都包括2-路处理器，DS8300的每个处理器单元都包括4-路处理器。DS8000是基于IBM POWER5服务器基础上设计的，因此具有极高的处理性能，DS8100的IOPS（每秒的I/O处理能力）是IBM ESS 800的3倍，DS8300的IOPS（每秒的I/O处理能力）是IBM ESS 800的6倍。
DS8000的处理器单元具体包括如下：
l 5个支持热插拔的PCI-X插槽
l 2个Ultra320 SCSI 控制器
l 1个集成的10/100/1000Mbps的双端口的以太网控制器
l 2个串口
l 2个USB 2.0端口
l 2个用于HMC的以太网口
l 4个远程的RIO-G端口
l 2个SPCN端口
l 6个硬盘插槽，可以最多放置6块热插拔硬盘，如果使用146.8GB的Ultra320 SCSI的硬盘最大可以达到880.8GB的容量
l 2个media bay，可以用来放置DVD光驱
l 对于DS8100提供16GB~128GB的内存，对于DS8300提供32GB~256GB的内存
l I/O抽屉：DS8000系列的基本单元柜（base frame）都包括I/O抽屉。I/O抽屉用来放置host adapter和device adapter，并且提供这些卡和处理器的连接。每个I/O抽屉有6个PCI-X槽位，每个槽位都支持64bit 133Mhz。其中，第3和第6个槽位用来放置device adapter，其余4个槽位用来放置host adapter。
下图为控制器单元的前示图和后示图：

3.3 高速缓存的管理
DS8000采用了具有专利技术的SARC算法来实现对高速缓存的管理，这是一个具有自我调节、自我优化功能的算法，并且广泛适用于各种顺序访问或者随机访问的应用需求。SARC算法主要是负责下面四个事情：
l 何时将数据拷贝到高速缓存中
l 将哪些数据拷贝到高速缓存中
l 当高速缓存容量满时，哪些数据将从高速缓存中移出
l 如何实现动态调节来满足不同应用的需求
DS8000的cache是以4K字节为单位，划分成一个个的页面，称之为page。这种划分方式可以有效地避免小的I/O浪费cache的空间，充分提高cache的利用率。
DS8000的SARC算法在决定何时将数据拷贝到cache中时，是由以下两种策略决定：demand paging和Prefetching。demand paging是说如果当前要求的数据不在cache中，则从硬盘中将数据读取出来并且在cache中保留一份。对于所有的卷都是可用的，并且可以保证至少最近访问的数据在cache中有保留。Prefetching是说根据一定的算法，将某些当前还没有要求读取的数据预先存放到cache中，从而提高cache的命中率，提高数据读取的速度。Prefetching非常适用于顺序读写的应用，例如视频点播、数据备份、恢复等等。SARC算法就是基于这两种策略来持续的、动态的响应应用的变化，从而实现cache利用率的最大化，提高cache的命中率，最终提高数据的读取速度。
3.4 磁盘子系统
DS8000的磁盘子系统是由Device adapters、硬盘抽屉和硬盘三部分组成，下面将进行详细介绍。
3.4.1 Device adapters
DS8000的device adapter（DA）卡提供了4个2Gbps FC-AL端口，这些端口用于连接存储抽屉。Device adapter卡上集成了RAID控制器，负责管理、监控、重构RAID。Device adapter卡通过采用最新的ASIC处理器，能够提供更高的性能，保证数据的更大的完整性。Device adapter卡的结构示意图如下所示：

3.4.2 硬盘抽屉（Storage enclosures）
DS8000的base frame包括8个硬盘抽屉（storage enclosures），expansion frame包括16个硬盘抽屉（storage enclosures）。DS8000的硬盘抽屉是由16块硬盘或者哑盘组成。每两个硬盘抽屉按照前后位置组成一对，每16个盘中的8块硬盘是从前面的硬盘抽屉中访问，其余8块盘是从后面的硬盘抽屉访问。硬盘抽屉的示意图如下所示：

3.4.3 硬盘（DDMs）
DS8000的每块硬盘都支持热插拔，并具有双接口。每块硬盘上都有指示灯来表明状态，绿灯代表工作状态，琥珀色的灯代表故障，用户可以很容易的通过指示灯来了解硬盘的状态。DS8000目前支持下面三种类型的硬盘：
l 73GB，15K RPM drive
l 146GB，10K RPM drive
l 300GB，10K RPM drive
3.5 主机卡（host adapters）
DS8000支持两种类型的主机卡（device adapters）：ESCON和FICON/FC卡，但是不支持SCSI卡。
3.5.1 ESCON主机卡
ESCON卡是用来连接以前的IBM S/390和zSeries的主机。在ESCON的连接中，如果没有中继器，则50微米的多模线可以支持2公里，62.5微米的多模线可以支持3公里。DS8000也可以通过IBM 9032 ESCON 导控器来扩展线缆的连接距离。
注：在以前的IBM ESS 800中，远程镜像和拷贝功能（PPRC）是通过ESCON实现的。但是，现在在DS8000中，ESCON卡只用于连接以前的IBM S/390和zSeries的主机，而不用于远程镜像和拷贝。当DS8000和其他的ESS 800、DS6000或者DS8000做远程镜像和拷贝的时候，必须用FC/FICON卡。
3.5.2 FICON/FC主机卡
DS8000的FICON/FC主机卡提供4个2Gbps的端口，光纤线的接头要求采用LC的接头。每个端口都支持速率的自适应，可以支持2Gbps和1Gbps。每个端口都可以被独立的设置为FC或者FICON的方式。有两种类型的FICON/FC主机卡可以选择：长波和短波。对于长波，可以支持10公里（没有中继器）；对于短波，可以支持300~500米（没有中继器）。FICON/FC主机卡通过采用最新的ASIC处理器，能够提供更高的性能，保证数据的更大的完整性。FICON/FC主机卡的结构示意图如下所示：

4、DS8000产品特性
IBM TotalStorage DS8000系列作为IBM最高端的存储产品，具有如下的特性来满足企业级用户的关键业务：
l 应用的综合可用性和24x7x365的电子商务：DS8000的所有设计，包括电源、冷却系统、卡、总线、处理器都是冗余的。所有部件的冗余意味着DS8000不会出现单点故障，具有极高的可靠性和可用性。
l 极高的灵活性和扩展性：DS8000为适应由电子商务引起的不断增长的存储需求，支持从1.1TB到192TB的不间断升级。同时，多个平台上的集中存储减少了成本。
l 性能的飞跃：在每秒的I/O处理能力上，采用了IBM POWER5技术的DS8000处于业界领先的地位。
l 广泛的连接能力：支持广泛的异构平台，满足企业级用户实现存储整合的需求。
l 集中化的管理： DS8000提供了GUI和CLI两种管理方式，用户可以在一台管理工作站上实现对多台DS8000的集中化管理。
l 拷贝服务功能：DS8000支持的多个硬件拷贝功能有两个目的：用于灾难恢复方案的镜像，具有即时数据拷贝的拷贝功能。
4.1 系统的高可用性
保证7X24小时运作、并行维护是企业理想的运行模式。但是对于关键业务而言，最低限度的要求是增大系统可用时间和减少系统、数据、网络不可预料的宕机时间。现今的世界已经进入了数据时代，我们越来越依赖于数字信息。所以，保证不间断的业务运行已经成为用户进行设备选型和系统投资的重要条件。
DS8000系列专为满足要求最高级别可用性的随需应变环境而设计，它实现了双处理器组件，可以支持并发系统微码加载、动态硬件升级、高级光通路诊断以及近于透明的I/O故障切换和故障返回。此外，它还拥有众多冗余、热拔插组件，可以支持实现不间断的运行。另外，每一系统都可以对自己的内部功能进行监视。如果检测到潜在的故障，DS8000系列系统可以自动“回拨”，向服务人员发出某一潜在故障正在发展中的警报。
除此之外，DS8000还提供了非常先进的数据备份、远程镜像和灾难恢复功能。这些功能作为IBM TotalStorage弹性产品家族中的一个组成部分，即使在发生意外情况时也能够帮助保持对信息的访问。
4.2 优异的灵活性和可扩展性
DS8000系列为应对企业数据的指数型增长做好了充分的准备。在DS8000系列中，逻辑卷、设备、路径、LUN和逻辑子系统（LSS）的边界已经消失，因此老的磁盘存储限制将不复存在。此外，DS8000系列系统的物理容量覆盖了从1.1TB到192TB的广大范围，而且其架构可支持将存储容量扩展到1PB（1000TB）。通过添加16-磁盘驱动器集成套装，客户可以在不中断系统运行的情况下在同一机架的内部增加磁盘容量。客户可以混合使用和搭配73GB、146GB和300GB大小的磁盘套装，创建一个量身定制的系统，满足自己特殊的价格、性能和容量需求。此外，客户还可以在单一DS8000系列机箱的内部混合使用IBM RAID-5和RAID-10配置。
DS8000系列机型都是模块化的系统，可在现场从一种机型升级到另一种机型，能够帮助客户快速响应不断变化的业务需求。为支持更多的后续负载波动，DS8000系列使用了动态供应功能，这一功能可以在运行中添加或删除卷，满足突发的需求高峰或响应其它挑战。为帮助满足增长中企业不断变化的存储需求，DS8000系列可以使用IBM备用随需容量选项，该选项允许客户在需求增加时迅速获得更多的存储容量。通过这些功能，DS8000系列可以快速响应不断变化的业务需求。
4.3高性能
今天的世界是一个网络的世界，高性能和高可靠性显得尤为重要。而且，在现在的企业中，你会发现自己不仅要同时处理不同的工作负载，还要管理不同的、复杂的数据库上的多种应用，而在做这些在线业务管理工作时还要保证不对其他的在线应用产生影响。只有IBM DS8000可以利用IBM先进的、得到业界认可的技术才能将这些复杂的工作得以简化，并且提供强大的功能实现更高的性能和可靠性。
DS8000系列确立了高性能的新标准，可以帮助企业更快地处理、存储和检索数据。DS8000的创新设计中包括了高带宽和具有容错特性的内部光纤通道互连、光纤通道磁盘技术以及一种新的、效率极高的高速缓存专利技术。DS8000系列提供了最高的前端性能，单端口最高性能可达200MB/秒，每个主机适配器最多可支持4个端口。此外，DS8000系列还拥有领先的后端性能，可以提供比其它企业磁盘存储平台更高的存储系统顺序总带宽。DS8000系列在双2-路（DS8100）或双4-路（DS8300）处理器组件中使用了64-位IBM POWER5微处理器，可以帮助缩短计算周期和响应时间，加快用户访问重要信息的速度。DS8000系列提供了优异的性能可扩展性——磁盘、高速缓存和适配器基础设施都可随处理器的“路数”（2-路、4-路等）实现近于线性的扩展。
通过提高高速缓存效率，可以帮助大大提高I/O性能和减少对高速缓存的总体需求。DS8000系列系统最多可配置256GB的高速缓存，能够支持各种高容量负载。DS8000系列新的高速缓存技术能够以自适应的方式动态对自身进行调整，不间断地根据当前的负载进行优化。它可以帮助系统提供无阻碍的数据流动和高水平的吞吐量，顺畅而快速地为企业及其客户提供所需的信息。
DS8000系列还包括了多种专为扩展IBM eServer z系列服务器的性能而设计的功能。并行访问卷（PAV）、优先级I/O队列和多应用（Multiple Allegiance）功能可以帮助DS8000系列高效地处理数据，不仅大大提高了性能，而且还能够更好地使用大型卷。通过使用PAV和多应用功能，DS8000系列的每个卷最多可支持256个活动进程。此外，为促进存储机箱和服务器之间的快速数据传输，DS8000系列还可以支持最多128个2Gb光纤通道/FICON端口或64个ESCON端口。
所有这些性能增强都是为了提供一个实实在在的结果，这就是DS8000系列系统的吞吐量达到了IBM TotalStorage企业存储服务器（ESS）800型的6倍，可以促使客户在特定情况下购买一个DS8000系列系统——比如那些在过去可能需要购买多个其它存储服务器才能够获得类似容量和吞吐量的场合。
4.4 通过虚拟实现简化
虚拟为帮助客户减少存储系统的总拥有成本（TCO）提供了极好的机会。DS8000系列通过创新的存储系统逻辑分区（LPAR）引入了新水平的虚拟功能，最先使用了POWER5处理器IBM虚拟引擎逻辑分区。这一存储系统LPAR技术可以创建两个完全独立的存储子系统，这些存储子系统可以运行相同或不同的系统微码，可用于各种工作、测试或其它特殊存储环境；另外，它们都在一个单一的物理机箱内运行。
客户可以通过创建每一存储分区来满足不同异构负载的特殊性能需求，而DS8000系列系统基于硬件的分区实现可以帮助隔离和保护每个LPAR。这些存储系统LPAR功能可以最大程度地提高管理效率、性价比和灵活性，帮助实现系统的简化。
4.5 强大的互操作性
存储集中是用户走向服务器集中，最终形成数据集中模式的第一步。存储集中方式可以减少用户需要管理的设备数目、人力资源和相关技术，灵活地增加所需要的存储容量，方便系统管理员进行系统管理和维护工作。
IBM TotalStorage DS8000能够支持基本所有的主流服务器平台，包括 z 系列、p 系列、eServer p5、i 系列、eServer i5、x 系列和其它基于 Intel 的服务器、Sun 以及 Hewlett-Packard 服务器等，并且支持多种连接方式（包括光纤通道、FICON 和 ESCON）。这种对异构环境和连接方式的广泛支持以及在连接的环境中以任意方式划分 DS8100 或 DS8300 存储容量的灵活性有助于满足存储整合需求以及动态变化的环境。
4.6 简化的系统管理
DS8000系列通过支持多种主要的服务器平台来简化系统部署，这些平台中包括IBM z/OS、z/VM、OS/400、i5/OS和AIX操作系统以及Linux、HP-UX、Sun SOLARIS、Novell NetWare和Microsoft Windows环境。由于提供了如此丰富的平台支持，DS8000系列可以方便地支持多种类型的应用。
另外，DS8000系列还通过IBM TotalStorage DS存储管理器简化了各种配置和管理功能，该管理器是一个易用的高功能GUI管理控制台，可以帮助客户管理多个子系统和控制器，进行逻辑配置和修改，并能够管理各种拷贝服务管理功能。它既包括了在线“实时”配置管理，也包括了一种离线功能——这种离线功能可以创建各种逻辑配置并将其保存起来，供以后使用。拥有相关网络权限的人员可以在任何地点通过Web浏览器方便地访问DS存储管理器，从而大大提高了管理效率。
为帮助提供更加有效和灵活的系统管理，DS8000系列还可以支持一种命令行界面（CLI）和兼容SMI-S的应用编程接口（API）。此外，RAID 5或RAID 10选择、卷创建/删除以及LUN屏蔽这样的配置选项都可以直接处于用户的控制之下，不要求供应商为此提供帮助。客户可以在DS8000系列保持在线的情况下，动态地对系统进行改变。
4.7 更小的空间，更多的存储
与上一代IBM存储单元相比，DS8000系列在每一机箱中封装了更多的存储容量，最终为客户提供了一个占地空间最多可以比ESS 800减少20%，同时要求更少管理和维护的磁盘系统。企业获得的好处是大大减少了购买、运行和不动产成本。
4.8 强大的软件功能
IBM DS8000系列存储服务器可以通过存储硬件管理控制台（S-HMC）来执行配置、管理和维护操作。用户可以订购2个S-HMC用来增加冗余性。在S-HMC上运行Storage Manager软件，这是一个基于网络的集成化存储管理软件，提供了GUI和CLI两种管理方式，存储管理人员可以此来监视和管理IBM DS8000系列存储服务器。Storage Manager帮助存储管理员实现从单一界面集中管理分散在各处的存储系统资源的功能，提高了管理员的工作效率，并且能降低企业总体的存储管理成本。
4.8.1 快照（Flash Copy）
即使我们有多种数据保护方法，如高可用性的存储设备、容错技术和数据保护的RAID功能等，我们仍然需要备份数据来防止逻辑错误、手工操作失误或灾难事故等造成的数据损失。然而，备份数据是一件复杂而耗时的工作，备份操作一般会在夜间或下班时间进行，以减少对正常业务运行的影响。备份一般会是离线备份，此时数据库会被关掉，以保证备份数据库的完整性和一致性。
为了减少数据备份和其它数据拷贝活动对系统的影响，IBM DS8000提供了Flash Copy 功能。Flash Copy 是一种时间点拷贝功能，允许在后台对数据进行拷贝的同时，以近于即时的方式将源数据和拷贝数据提供给用户使用。 除了能够在后台制作完整的物理拷贝，Flash Copy拥有的“非拷贝（no-copy）”特性可以帮助减少内部数据移动开销，并能够快速重新使用本来会在更长一段时间内专门用于拷贝操作的磁盘容量。在使用写拷贝（copy-on-write）功能时，只有将会被改变或覆盖的数据才会被拷贝。拷贝过程可以迅速完成，此后可以对数据进行备份并对存储容量进行重新分配。 因此，通过Flash Copy可以在你需要的任何时间迅速完成拷贝，它提供逻辑卷的快速拷贝。例如，Flash Copy可用于同步备份，从生产数据中产生测试数据，检测点，多系统数据共享，及为智能商务的数据仓库等应用进行不间断拷贝。命令发出后所拷贝的数据立即可用。
4.8.2 远程镜像和拷贝功能
DS8000系列的远程镜像和拷贝功能（全局镜像、城域镜像和全局拷贝）可以在相距数个城市或大陆的远程站点创建应用数据的复制镜像或拷贝。这些功能中包括了用于灾难恢复和备份的同步和异步协议。
高速数据传输可以帮助保持最新的数据并快速对这些数据进行检索。全局镜像可以帮助在数秒钟的时间内实现远程站点与本地站点的数据同步――无论两者之间的距离有多远。DS8000包括多种出色的功能，如能够实现自管理的跨系统数据一致群组，这一功能可以跨多种灵活的系统配置帮助保持大型应用的数据一致性。
在计划内和意外网络中断期间，这些拷贝和镜像功能可以为用户提供不间断的关键信息访问。对于随需应变世界中的企业来说，这种级别的数据可用性和弹性是保持业务连续性的关键。为增加灵活性和增强投资保护，这些功能可以与IBM TotalStorage DS6000系列以及IBM TotalStorage ESS800和750中的同类功能兼容并实现相互之间的互操作。
5、DS8300（LPAR）介绍
IBM TotalStorage DS8000 系列是高性能、高容量的存储系统，旨在伸缩性、弹性和整体价值方面突破到全新的高度。DS8000 系列整合了双集群POWER5 服务器、新的 4 个端口 2Gb 光纤通道／FICON 主机适配器、高达 256GB 高速缓存以及新的光纤通道磁盘驱动器，能够满足用户对高性能的需求。
5.1 DS8300(LPAR)型号简介
DS8000属于DS产品家族的成员，它包括DS8100、DS8300和DS8300(LPAR)三个型号，它是一款具有高性能、高容量、支持在线扩展的高端磁盘存储服务器。DS8000是由存储单元和一个或者两个管理控制台组成，存储管理员可以通过GUI(graphical user interface)或者CUI(command –line interface)来对DS8000进行配置和管理操作。
DS8300 Model 9A2提供了2个存储映像，也就是在1个物理单元中提供了2个逻辑的存储服务器，它们将处理器、数据缓存和卡这些资源进行均分，即每个逻辑的存储服务器都拥有相同的资源。在不久的将来，资源划分的粒度将更加灵活，从而能够提供更大的灵活性来满足用户的需求。
DS8300 Model 9A2是由1个基本单元柜（base frame）和2个可选的扩展单元柜（9AE）组成。
DS8300 Model 9A2的基本单元柜（base frame）具有如下的特点：
l 2个处理器单元，每个处理器单元包括4-路pSeries POWER5 1.9 GHz处理器
l 基本单元柜中，最多可以配置128块300GB的硬盘，使得容量达到38.4TB
l 最大支持256GB的内存
l 最多支持16块主机卡（Host Adapters），包括两种类型：一种是每块卡提供4个2Gbps的端口，其中每个端口可以被设置为FCP方式来支持开放平台或者PPRC FCP的连接，也可以被设置为FICON方式来支持zSeries主机的连接；另一种是每块卡提供2个ESCON的端口，用来连接以前的zSeries的主机。
下图为DS8300 Model 9A2的基本单元柜（base frame）的示意图：

DS8300 Model 9A2 base frame示意图
其中，最左边的是带后门的DS8300 Model 9A2的base frame的后视图，中间的和右边的是不带后门的示意图。从图中我们可以看到，在这个标准的19英寸的机柜中包括硬盘、处理器单元和I/O抽屉。
DS8300 Model 9A2可以连接1个或者2个扩展单元柜，不同的选择提供不同的配置。
l DS8300 Model 922的基本单元柜（base frame）连接1个扩展单元柜9AE时的配置：
- 最多可以配置384块300GB的硬盘，使得容量达到115TB
- 最多支持32块主机卡（Host Adapters），包括两种类型：一种是每块卡提供4个2Gbps的端口，其中每个端口可以被设置为FCP方式来支持开放平台或者PPRC FCP的连接，也可以被设置为FICON方式来支持zSeries主机的连接；另一种是每块卡提供2个ESCON的端口，用来连接以前的zSeries的主机
l DS8300 Model 9A2的基本单元柜（base frame）连接2个扩展单元柜9AE时的配置：
- 最多可以配置640块300GB的硬盘，使得容量达到192TB
下图是DS8300 Model 9A2的基本单元柜（base frame）连接2个扩展单元柜9AE时的示意图。注意，中间的扩展单元柜 9AE除了有16个硬盘抽屉外，还配置了4个I/O抽屉。这样，DS8300 Model 9A2在满配的时候才可以提供最多128个FC/FICON主机接口或者64个ESCON接口，同时支持640块硬盘，达到最大容量192TB。

5.2 DS8300(LPAR)的扩展性设计
DS8000系列最大的优势之一是提供容量和性能的线性扩展。如果用户的业务发展非常迅速，可能需要更多的存储空间、更快的存储性能等等，则DS8000系列可以在一个存储单元中满足用户的这些需求。下面我们将详细介绍DS8000的扩展性设计。
5.2.1 容量的扩展
DS8300的一大特点就是支持在系统不中断的情况下，实现容量的线性扩展。即便用户的系统是7x24小时不间断的应用，用户也可以在最初以最少的投资订购满足需求的最小配置，然后随着业务的发展再进行不间断的扩容。其中，DS8300(LPAR)最大可以扩展到192TB，DS8000的另一个型号DS8100最大可以支持115TB，同时，IBM正在计划在不久的将来推出支持更大容量的新产品。
DS8300容量的具体配置如下表所示：

4-way
(Base frame only)
4-way LPAR
+ Expansion frame
4-way LPAR
+2 Expansion frames
Device adapters
2 to 8
2 to 16
2 to 16
Drives
73GB(15000RPM)
146 GB(10000RPM)
300 GB(10000RPM)
16 to 128
(increments of 16)
16 to 384
(increments of 16)
16 to 640
(increments of 16)
Physical capacity
1.1 to 38.4TB
1.1 to 115.2TB
1.1 to 192TB

5.2.2 型号的转换
DS8000系列是基于模块化进行设计的，IBM服务代表可以根据用户订购的型号转换套件，快速响应用户商业需求的变化，从一个型号升级到另一个型号。具体升级模式如下图所示：

注：
921：non-LPAR/ 2-way base frame
922：non-LPAR/ 4-way base frame
9A2：LPAR/ 4-way base frame
92E：non-LPAR/ Expansion frame
9AE：LPAR/ Expansion frame
5.3 DS8300(LPAR)的优势
在DS8300 Model 9A2中采用逻辑分区（LPAR）技术提供了很多潜在的好处。例如，通过采用DS8300 Model 9A2的逻辑分区（LPAR）技术，在1个物理存储单元中划分2个逻辑的存储服务器，不仅可以满足用户的应用方面的需求，而且可以有效减少设备的物理占地空间，减少对电源和风扇的要求，同时简化管理，减轻管理员的管理工作量。
DS8300 Model 9A2中采用逻辑分区（LPAR）技术是基于硬件实现的逻辑分区技术，可以有效的保证数据的完整性。事实上，用户可以创建2个独立的、彼此隔离的虚拟的逻辑存储服务器，这样不仅可以实现用户不同应用的彼此隔离、数据的安全，而且可以帮助用户达到投资回报率的最优化。
下面是不同的用户环境下采用逻辑分区的优势：
l 两种完全不同的应用：根据不同的操作系统、不同的应用或者不同的部门来创建逻辑的存储服务器。例如，一些用户有Z Series的主机和开放平台的主机，都需要连接存储设备，以前他必须配置2台ESS 800，现在只需要配置1台支持逻辑分区功能的DS8300就能满足需求，可以有效的节省成本。
l 生产环境和开发环境的隔离：在一些关键应用中，用户希望将生产环境和开发环境隔离开，这样一方面可以确保生产环境的7x24小时不间断的运行，另一方面可以在开发环境中运行各种测试，彼此互不干扰。因为DS83000的2个逻辑分区的硬件配置是完全相同的，这样可以保证开发环境与生产环境的一致性，提高测试的有效率。
l 专用的资源：对于服务提供商而言，通过逻辑分区的功能可以为每个用户提供专门的资源，这样可以有效的提高用户数据的安全性和服务级别。
l 数据分析和数据挖掘：对于数据库应用，我们可以在第一个逻辑分区中运行生产数据库，在第二个逻辑分区中存放生产数据库的副本，然后进行分析和数据挖掘，这些操作对生产数据库不会造成任何的影响。
l 保证业务运行的连续性：用户可以在DS8300的2个逻辑分区中实施拷贝服务，从而提高数据的安全性和可靠性。
6、产品定位
众所周知，目前中国的企业对IT技术的性能、可靠性、可用性和计算成本都有非常高的要求。
目前，越来越多的企业决策者已达成共识：有效的数据存储和管理，信息的快速访问和有效利用，二者的有力结合是商业持续发展的基本因素。许多成功的商业机构也已经认识到，统一访问、共享和管理数据可以转化为一个有利的竞争优势，实现网络化客户支持可提高客户满意度并降低成本。因此，在保护现有投资的情况下，如何建立具有高可靠性、高可用性、高可扩展性等高性能的全面存储解决方案，已成为企业关注的焦点。随着日渐重要的信息在商业中发挥作用的充分体现，IT 业所关注的焦点已转移到集中数据存储(SAN)和存储区域网络(NAS)上。存储体系结构将变得与网络体系结构同等重要。
IBM DS8000系列存储服务器正是为满足企业关键业务数据存储的需要而设计开发的。IBM DS8000系列存储服务器具有多平台/多主机的连接能力，它满足了服务器集中方式对数据存储的要求。同时，IBM DS8000可以集中管理和分配存储容量，提高生产效率。并且由于采用了技术先进的IBM POWER5处理器，使得IBM DS8000能够提供业界领先的处理性能，极大地提供用户的运行效率。
竞争优势：
l 不间断的业务运行：DS8000设计的中心思想就是没有单点故障。DS8000的总体设计和内置部件(电源、风扇、控制器等)设计中都保证了容错功能。
l 高性能：磁盘系统的性能主要依赖于以下三个方面：数据吞吐速率决定了顺序处理性能，每秒I/O个数决定了随机处理性能，磁盘接口带宽则决定了系统内部性能。DS8000是目前全球最快的存储服务器，在上述三个方面与其它竞争厂家相比都有很大优势。
l 强大的扩展能力：强大的容量扩展和性能扩展能力对中小企业的未来发展非常重要。IBM DS8000具有高达192TB的数据存储容量和最多128个主机接口的连接能力，而且这样强大的扩展性并不会对性能和数据完整性造成损害，这正是IBM DS8000不同于其他厂商的独到之处。IBM DS8000可以随着用户的业务扩展和对性能要求的改变而灵活地进行改变，随时满足用户的不同要求。
l 符合SAN(存储区域网)的架构：IBM DS8000是实现存储区域网(SAN
