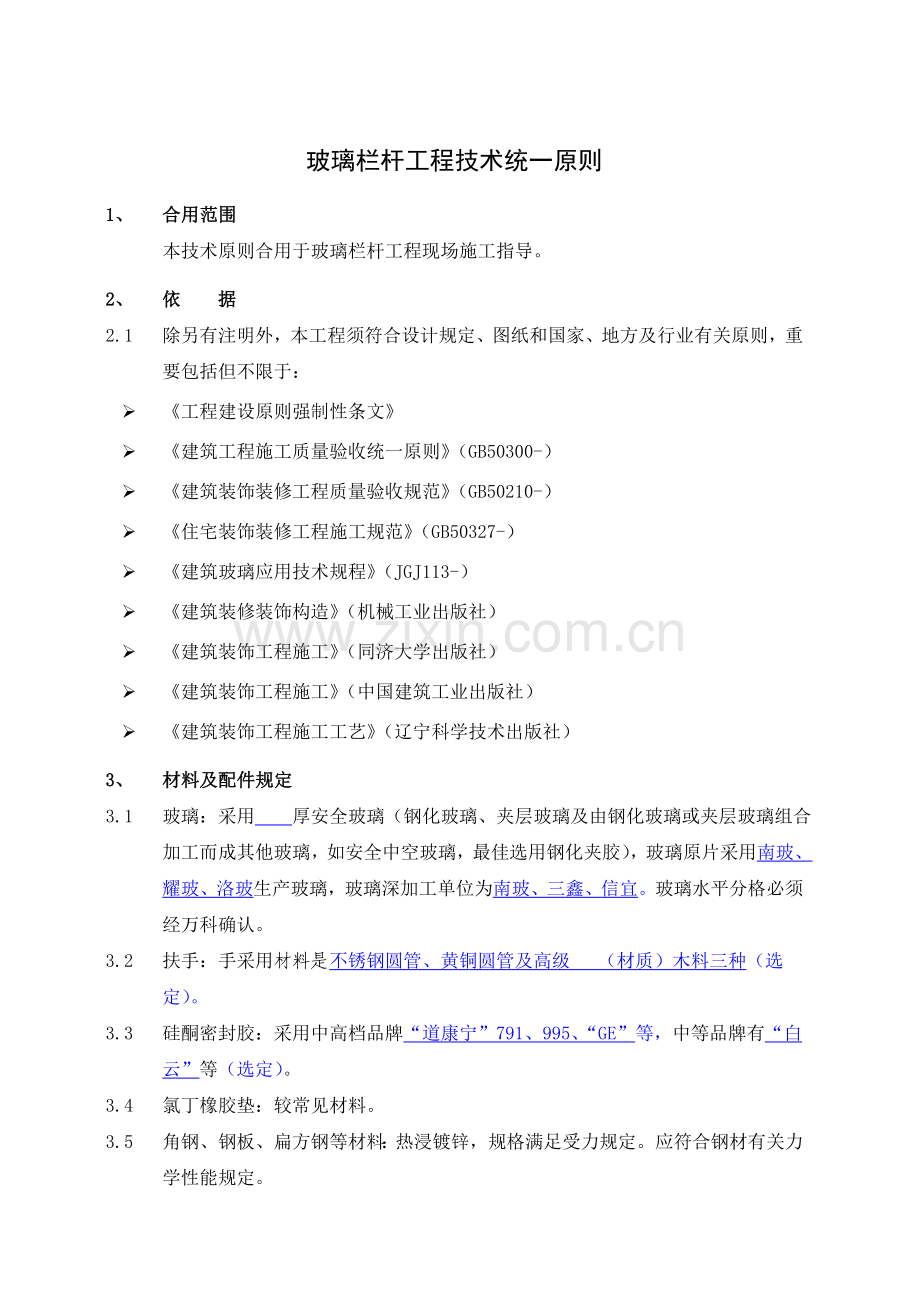

玻璃栏杆工程技术统一原则 1、 合用范围本技术原则合用于玻璃栏杆工程现场施工指导。2、 依 据2.1 除另有注明外，本工程须符合设计规定、图纸和国家、地方及行业有关原则，重要包括但不限于： 工程建设原则强制性条文 建筑工程施工质量验收统一原则（GB50300-） 建筑装饰装修工程质量验收规范（GB50210-） 住宅装饰装修工程施工规范（GB50327-） 建筑玻璃应用技术规程（JGJ113-） 建筑装修装饰构造（机械工业出版社） 建筑装饰工程施工（同济大学出版社） 建筑装饰工程施工（中国建筑工业出版社） 建筑装饰工程施工工艺（辽宁科学技术出版社）3、 材料及配件规定3.1 玻璃：采用 厚安全玻璃（钢化玻璃、夹层玻璃及由钢化玻璃或夹层玻璃组合加工而成其他玻璃，如安全中空玻璃，最佳选用钢化夹胶），玻璃原片采用南玻、耀玻、洛玻生产玻璃，玻璃深加工单位为南玻、三鑫、信宜。玻璃水平分格必须经万科确认。3.2 扶手：手采用材料是不锈钢圆管、黄铜圆管及高级 （材质）木料三种（选定）。3.3 硅酮密封胶：采用中高档品牌“道康宁”791、995、“GE”等，中等品牌有“白云”等（选定）。3.4 氯丁橡胶垫：较常见材料。3.5 角钢、钢板、扁方钢等材料：热浸镀锌，规格满足受力规定。应符合钢材有关力学性能规定。4、 设计、制作、安装及施工规定 4.1 玻璃栏杆分类本工程采用如下 方式（按照玻璃固定措施不一样，玻璃栏杆分类）：4.4.1 全玻璃式即玻璃与玻璃之间没有任何连接材料，玻璃块与块之间在安装时宜留8mm左右空隙，以免玻璃块之间互相碰撞或因温度变化产生应力而损坏玻璃。玻璃固定由上边扶手和下边地面通过与玻璃连接来实现。详细形式见图-1。4.4.2 镶嵌式这种方式是通过玻璃两侧设置立柱，立柱两边开槽口，或与地面三面，或与扶手三面开槽。把玻璃直接装入这两面或三面槽口，通过向槽口内注入玻璃胶进行固定。立柱不管采用什么材料，不锈钢管还是黄铜管，都是先在管材两侧开槽，规定裁口平整光滑，不得有高下不平或带有毛刺。假如采用木柱（很少）也最佳采用开槽措施或裁口钉木条，通过胶带进行固定。详细形式见图-2。4.4.3 吊挂式吊挂式重要是指玻璃重量通过扶手所设置吊件来承受一种形式。无论采用什么扶手都要在扶手下边设置不锈钢吊挂卡，卡子数量一般按每块玻璃安装两个或三个考虑。为了使玻璃安装后保持稳定状态，在玻璃下边或在靠下边两个侧边还要与立柱或地面进行固定。采用在地面留槽，使玻璃入槽，或在立柱上焊接卡子把玻璃卡住，最终用玻璃胶注入槽口或卡口内，以便把玻璃固定牢。详细形式见图-3。4.4.4 夹板式夹板式是通过立柱上焊接卡槽把玻璃卡住。金属柱上每根至少要设置两个或两个以上卡槽，卡槽与立柱焊好后要打磨光滑，手感或目测无焊痕。在一根立柱上所有卡槽必须在一条垂线上，每条栏板所有立柱也必须保证垂直和顺直。每两个立柱间卡槽应在一种垂直面上。安装玻璃时一定要玻璃入槽卡紧，但应合适控制夹紧力，不得超过设计规定范围，防止因夹力过大而损坏玻璃。详细形式见图-4。也可以在立管上焊接通长横卡子，玻璃上下口所有插入卡槽内，玻璃两侧宜与立柱留2-3mm空隙。用玻璃胶粘贴方式有多种形式，可以随意选择，但一定注意安全和美观。4.2 安装施工玻璃栏杆基本构造由扶手、玻璃栏板、和底座三部分构成。如下为全玻璃式玻璃栏杆施工工艺流程（其他三种形式栏杆施工措施和工艺流程有所不一样，这里不再详细阐明）。施工工艺流程测量放线 底座施工 玻璃下料、生产 安装玻璃 安装扶手 注胶密封 油漆、抛光清理 4.2.1 测量放线由于钢化玻璃加工特殊性，规定底座预埋件埋设一定要精确；同步，在施工底座时测量放线要考虑构造施工偏差，对原设计尺寸进行微调；在确定详细尺寸后要严格按该尺寸施工底座，以减少玻璃下料、安装过程中偏差和损耗。4.2.2 底座施工固定玻璃：多采用角钢焊成连结固定件，可以使用两条角钢，也可以只用一条角钢加一条钢板形式，或采用一根通长U型卡槽等多种形式。图-5所示底座部位设两条角钢，留出间隙以安装固定玻璃，间隙宽度为玻璃厚度再加上每侧3-5mm填缝间距。固定玻璃铁件高度不适宜不不小于100mm，铁件布置中距不适宜不小于450mm。玻璃栏杆底座构造，其固定铁件还可以在一侧设角钢，另一侧采用钢板，安装玻璃时运用螺丝加垫橡胶垫或运用填充料将玻璃挤紧。玻璃下部不得直接落在金属板上，应使用氯丁橡胶块将其垫起。玻璃两侧间隙也应用橡胶条塞紧，缝隙外边注胶密封。注：底座周围饰面层可采用金属板，石材、面砖、木材等多种材料，详细做法根据设计规定决定。4.2.3 玻璃下料、生产施工现场提供钢化玻璃尺寸应经现场实测实量，反复查对，以防止钢化玻璃尺寸及钻孔等安装时不合适，钢化后又无法重新加工。4.2.4 安装玻璃栏杆玻璃块与块之间，宜留出8mm间隙，间隙内注入硅酮系列密封胶。4.2.5 安装扶手扶手两端固定：其紧固点应当是不发生变形牢固部位，如墙体、柱体或金属附加柱体等，对于墙体或构造柱体，可预先在主体构造上埋设铁件，然后将扶手与预埋铁件焊接或用螺栓连接；也可采用膨胀螺栓或用射钉打入连结件，再将扶手与连结件紧固。扶手接长：扶手应是通长，如必须要接长时，可以拼接，但应不显接槎痕迹。金属扶手接长均采用焊接，焊接后须将焊口处打磨修平而后抛光。扶手与玻璃栏板连接：在不锈钢或黄铜圆管扶手内加设H或U型型钢，既可提高扶手刚度，又便于玻璃安装。型钢与金属圆管相焊接。图-5为金属圆管扶手内加设H形型钢玻璃栏杆构造实例。有金属圆管扶手不采用加设型钢做法，其型材在生产成型时即将镶嵌玻璃凹槽一次性做好，效果也很好。图-6中D、E节点连接措施受力较合理、也较美观；而A、B、C三种连接措施各有各局限性，不适宜采用。4.2.6 注胶密封玻璃栏杆与金属扶手，金属立柱及基座饰面等相交部位缝隙处，均应注入密封胶固定。4.2.7 设计、加工、安装过程中应注意事项A、 钢化玻璃栏杆在使用中要承受荷载，因此在设计过程中必须严格按照国家有关建筑和构造设计规范对玻璃栏杆每一种部件和节点进行设计和计算，在此基础上进行玻璃和有关配件选型。B、 玻璃栏杆一般不设置杆，但对于人流过于集中场所，为防止意外事故发生，应当增设金属立柱。C、 多层跑马廊玻璃栏杆或扶手高度应符合建筑设计规范规定，高度应在1.1-1.2m之间。D、 加工过程中，玻璃周围一定要磨光倒角，同步周围切口必须平整，这样可以有效地减少玻璃自爆。E、 底座或立柱下部最佳采用预埋件或预埋螺栓方式，以提高玻璃栏杆使用稳定性。膨胀螺栓方式宜少用。F、 在玻璃栏杆施工过程中，按照装饰施工图放线时，必须根据现场实际尺寸调整装饰施工图，以便消除土建施工产生偏差；同步，在实际测量、放线所得精确尺寸基础上还应绘制施工放样详图，作为玻璃及多种配件加工选型和现场安装精确根据。G、 玻璃栏杆安装时一定要注意不要在玻璃周围导致破损或缺陷，玻璃周围这些缺陷存在，在不均匀日光温度作用下，很也许发生自爆。对于用螺栓固定玻璃栏杆，玻璃上预先钻孔位置必须十分精确，并用胶垫圈或毡垫圈隔开，若发现玻璃留孔位置与螺栓配合时没有间隙，应重新加工玻璃，绝不能硬性安装。4.3 成品验收4.3.1 玻璃安装尺寸规定应符合建筑玻璃应用技术规程（JGJ113）中规定，详细规定参见表-1。立放玻璃下部要垫有氯丁橡胶垫，玻璃与边框、玻璃与玻璃之间都要留有空隙，以适应玻璃热胀冷缩变化。玻璃上部和左右空隙大小，应便于玻璃安装和更换。表-1 单片玻璃、夹层玻璃最小安装尺寸 （单位：mm）玻璃公称厚度前部余隙或后部余隙嵌入深度边缘余隙10303010512303012515504012819504015102550401810注：1、表中合用于塑料填料、密封剂或嵌缝材料安装。2、表中合用于预成形弹性材料（如聚氯乙烯或氯丁橡胶制成密封胶）安装。4.3.2 玻璃栏杆验收原则 玻璃栏杆安装时应与周围固定件吻合，无缝隙、扭曲，接头处理严密，表面平直光滑，洁净美观，造型符合设计规定。玻璃栏杆安装容许偏差和检查措施应符合表-2有关规定表-2 玻璃栏杆安装容许偏差和检查措施项次项 目容许偏差（mm）检查措施1扶手直线度0.5拉通线，尺量检查2玻璃栏杆垂直度1吊线，尺量检查3栏杆间距2尺量检查4玻璃栏杆平直1拉线，尺量检查5玻璃栏杆接缝平直1拉线，尺量检查6玻璃栏杆阳角方正1用方尺和楔形塞尺检查7弧形扶手栏杆与设计轴心位置差2拉线，尺量检查8扶手纵向弯曲3拉通线，尺量检查9高度差+2尺量检查5、 成品保护5.1 玻璃栏杆金属管扶手、边柱和立杆焊接安装，在工程施工中完毕较早，而玻璃安装一般是在土建施工基本完毕后进行，这期间应注意金属构件保护，防止表面破损或变形。在交工前金属扶手应进行擦拭、清洁，若光泽度达不到规定，需再行抛光。当栏杆扶手过长时，应在合适部位加设临时支柱，防止扶手侧向弯曲。5.2 由于玻璃多在工厂加工成型运至现场，故玻璃在运送过程中要轻拿轻放；面积在1m2以上玻璃在安装时宜使用玻璃吸盘。玻璃安装到位后应及时粘贴塑料薄膜进行保护，以防止土建施工过程中砂浆、涂料等二次污染。5.3 在大块玻璃安装时，在设计时应考虑玻璃与边框要留有5mm空隙；同步在安装过程中要防止玻璃与金属边框或砂浆抵死，而积聚内部应力，使玻璃产生自爆现象。5.4 玻璃和扶手必须采用不污染玻璃塑料薄膜纸双面保护，薄膜离玻璃边缘距离为1020mm，便于玻璃安装。五金采用塑料薄膜纸验收之前不能拆掉。6、 项目特殊规定6.1 6.2 7、 附件详细规定详见有关玻璃栏杆设计阐明及图纸。 注 明：a)横线以上为招投标技术规定b)横线如下为理解内容8、 推荐合格供应商资源9、 资料9.1 由于玻璃在玻璃栏杆构造中既是装饰构件又是受力构件，需具有防护功能及能承受推、靠、挤等外力作用，故应采用安全玻璃，目前多使用钢化玻璃、夹丝玻璃、夹层钢化玻璃和夹层夹丝玻璃等，其规格厚度不少于12mm。由于钢化玻璃不能在施工现场进行裁割，故应根据现场调整过设计尺寸到厂家订制，须注意玻璃排块合理，尺寸精确。楼梯玻璃栏杆其单块尺寸一般采用1.5m宽；楼梯水平部位及跑马廊所用玻璃单块宽度，多为2m左右。9.2 目前，南玻、洛玻、耀皮生产浮法玻璃是市场上质量很好玻璃产品。而玻璃钢化是玻璃二次加工，有专业钢化加工厂家，某些有实力装饰企业自设有钢化生产车间。玻璃钢化后，自爆率正常值在3%以内。9.3 扶手是玻璃栏杆收口和稳固连接构件，其材质影响到使用功能和拦杆整体装饰效果。因此扶手造型与材质需要与室内其他装饰一并设计择定。不锈钢管可采用镜面抛光或一般抛光不一样品种，其外圆规格50-100mm不等， 可根据需要订购。黄铜圆管也有镜面电镀制品，安装后装饰效果很好。栏杆木扶手材质常采用柚木、水曲柳、楸木、橡木、柳桉木等，重要长处是可以加大宽度，在特殊需要场所较以便人们凭栏休息。9.4
