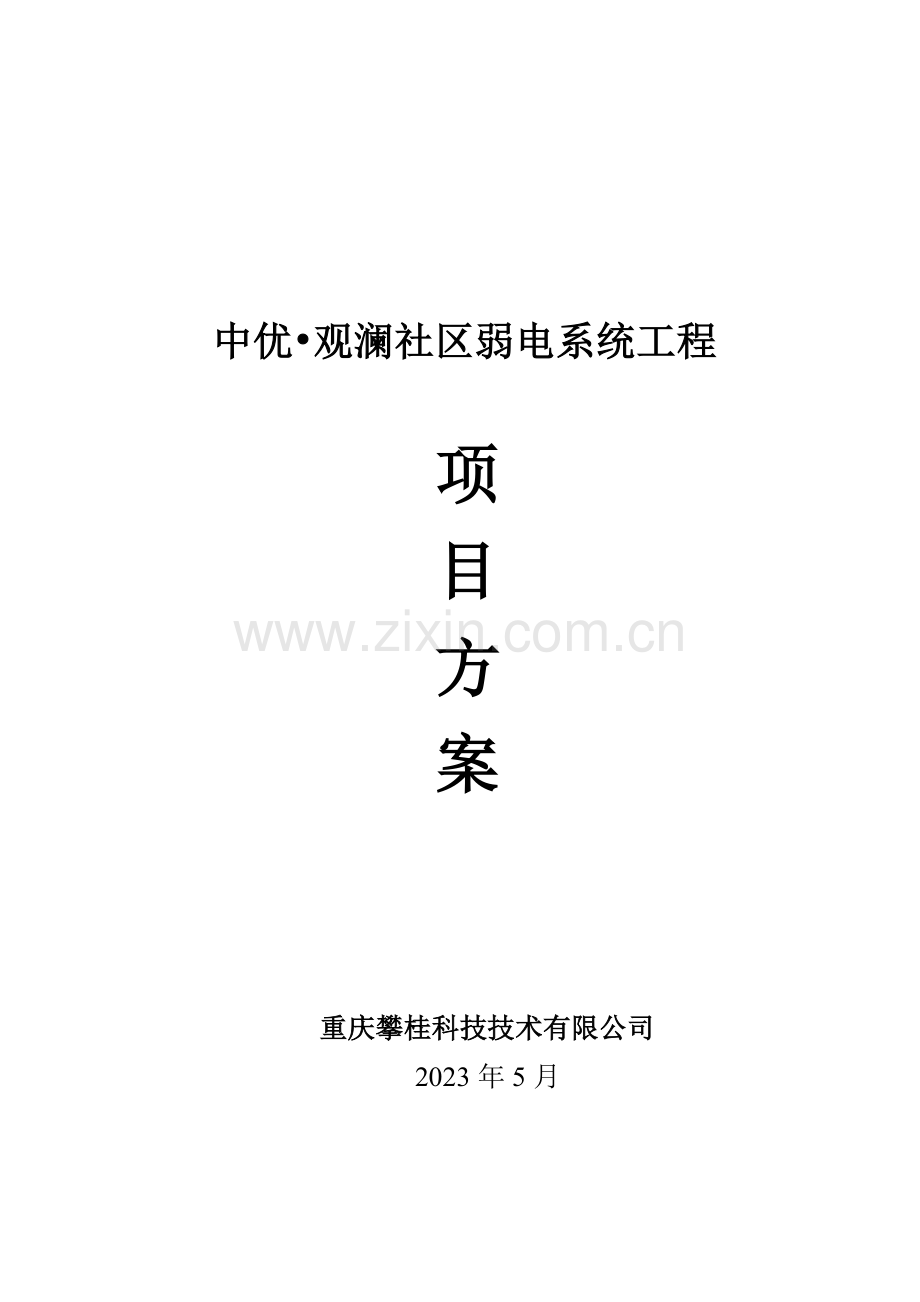

中优小区弱电系统方案.doc

中优观澜社区弱电系统工程项目方案 重庆攀桂科技技术有限公司2023年5月目 录1、概述1.1项目方案设计特点、1.2 一般介绍、1.3 项目概况及系统功能需求、1.4总体设计原则、2、设计说明2.1电视监控及周界防范系统、2.1.1 系统功能及特点、2.1.2 系统结构及设计说明、2.1.3 摄像机的防雷接地、 2.1.4 设备说明、 2.2 公共广播及背景音乐系统、2.2.1 系统功能及特点、2.2.2 系统结构及设计说明、2.2.3 设备说明、2.3停车场管理系统、2.3.1 设计目的、2.3.2 系统设计说明、2.3.3 设备说明、2.4楼宇对讲系统、2.4.1 系统功能及特点、2.4.2 设计说明、2.4.3 设备说明、2.5电子巡更系统、2.5.1 系统功能及特点、2.5.2 系统设计说明、2.5.3 设备说明、2.6一卡通系统、2.6.1 管理软件介绍、 3、工程施工、3.1 施工组织、3.2 施工范围、 1、概述1.1项目方案设计特点l 遵循国家和行业相关标准、规范l 根据本公司数年项目经验和对相关产品的了解进行合理的系统设计l 优越的性能价格比l 采用优势大品牌系列产品和完整的系统组配l 充足考虑系统的坚固耐用、外型美观和操作简便l 发挥本公司的技术优势，针对用户实际需求进行系统整合，形成高度集成的一体化智能系统l 为使系统应用更加合理、投资更加有效，提出了建议方案1.2 一般介绍智能化住宅社区的出现使住宅社区建设出现新的奔腾。它使住宅社区建筑设计可以满足当前和未来一定期期人民对居住生活高质量的规定。2023年，国家建设部住宅产业化办公室提出了关于住宅社区智能化的基本概念，即：住宅社区智能化是运用4C(计算机、通信与网络、自动控制、图形显示)技术，通过有效的传输和网络，将多元信息服务与管理、物业管理与安防、家居智能化系统集成，为住宅设计的服务与管理提供高技术的智能化手段，以期实现快捷高速的超值服务与管理，提供安全舒适的家居环境。所谓智能社区，就是将在一定地区范围内的多个具有相同或不同功能的建筑物（重要是指住宅社区）按照统筹的方法分别对其功能进行智能化，资源充足共享，统一管理，在提供安全、舒适、方便、节能、可连续发展的生活环境的同时，便于统一管理和控制，并尽也许的提高性价比指标。由于“智能化”是一个相对的概念，“智能化”技术自身也正在不断地发展、完善，因此智能社区仅是对一定智能限度的住宅社区的笼统称呼，至于何种智能限度才干称为智能社区，现在尚无定性定量的标准。社区智能化概念表达了住宅社区的智能化是一个过程，它随着智能化技术的发展和人们需求的不断增长而增长、完善，它表白了可连续发展性应用是社区智能化的重要特性。1.3 项目概况及系统功能需求本社区工程规模：建筑总面积约60256.48平方米,（其中：住宅381户、建筑面积约为37520.45平方米 ，商业面积约为：10534.29平方米，车库面积约为：12201.74平方米）社区绿化面积约为14000平方米。 根据甲方需求，本方案设计涉及社区安防系统涉及：电视监控及周界防范系统公共广播及背景音乐系统停车场管理系统一人行通道翼砸系统可视门禁对讲系统电子巡更系统 一卡通集成系统1.4总体设计原则智能建筑设计标准GB/T50314-2023；民用闭路监视电视系统工程技术规范：GB50198-94；安全防范工程技术规范GB50348-2023；安全防范工程程序与规定：GA/T75-94；智能建筑工程质量验收规范GB50339-2023；低压配电装置及线路设计规范GB50054-95；居住社区智能化系统建设要点与技术导则；1、系统需求：根据相关国家标准并结合社区的实际需求：、在社区的重要人员出入口、车辆出入口、周界围墙区域、社区的部分公共活动区域设立摄像机，根据实际监控环境的不同选择不同类型的产品，以满足不同的使用功能。大范围的区域设立带云台的摄像机进行监控，出入口采用固定摄像机进行定点监控。、在社区区域采用远距离红外线摄像机，对社区的区域实行24小时监测。 、该系统根据围墙的实际情况设立，做到既没有盲区，也不导致浪费，选用的产品可靠、耐用，并对环境的规定较低。，录像机进行实时记录，对重要监控区域的监控系统应当采用数字硬盘录像机进行实时记录。、此外在社区监控值班室设立电子巡更系统，督促保安人员积极进行巡逻，发挥工作人员的主观能动性工程可分阶段逐步实行。2、设计说明2.1电视监控及周界防范系统2.1.1 系统功能及特点 摄像机以彩色转黑白为主，保障白天和夜间图像效果 重要设备采用市场无仿冒的国内著名品牌 24小时监控、无盲区死角 可随意切换或分屏显示监控图像 硬盘录像机自动循环存储近期视频图像 电脑联网，可远程监控 追求先进、实用、稳定、高效和优良性价比，每一份投入都物有所值2.1.2 系统结构及设计说明根据甲方需求，设计社区内监控区域为室外公共街路、地下停车场、社区大门和单元门口。因此，在社区街路、通道、大门、停车场内安装定点彩转黑摄像机，保证白天和夜间的图像效果；随时监视各单元门口；在室外适当的位置安装少量高速球云台摄像机，可以在控制室控制转动、变焦等，观看社区内整体和特定位置场景。系统设备分为前端设备和中心设备。前端设备重要指摄像机；监控中心设控制台、监视器，设备涉及硬盘录像机、监视器等设备。系统传输部分涉及视频信号、数据控制。由于园区面积大，传输距离远，传输线路采用普通铜缆和光缆相结合的方式。本方案设计采用2台16路硬盘录像机，对所有摄像机录像，录像自动循环更新，保存时长不小于一个月。每台监视器为16画面显示，作为所有图像预览，并可进行单画面或多画面查看以及回放。此外，通过网络连接，可以在内部局域网的任何计算机上安装视频客户端软件，对任意硬盘录像机图像进行监视和录像回放，软件提供权限级别设立功能。2.1.3 设备说明根据本方案的总体原则，系统采用大品牌产品，保证产品质量和运营效果。针对不同用途的摄像机及相关设备，选用优势突出的名牌产品，下面对主机设备逐个进行说明。 高速球云台摄像机（彩色/黑白日夜转换摄像机）DH-SD6C80D-GN 重要特性1/3英寸CMOS，130万像素，F1.4超大光圈；最低照度：0Lux（红外灯启动）光学变倍20倍。红外距离100米。旋转范围：水平（0360连续旋转），垂直（-1590 自动翻转180）旋转速度：键控（水平0.180/秒;垂直0.160/秒） 预置点（水平120/秒 垂直100/秒）支持8条自动巡航、5条自动巡迹、5条自动线扫，256个预置位采用TI高性能DSP，支持1280*720/30fps实时输出，最高支持1280*960/15fps的视频输出网络断开检测,IP冲突检测采用欧司朗高功率红外灯，性能更好，寿命更长IP66，4000V防雷、防浪涌和防突波保护。硬盘录像机大华DH-DVR58HB 16路嵌入式硬盘录像机嵌入式Linux操作系统； 图形化操作界面，支持USB鼠标操作，带有菜单注释功能； 支持Web预览、网络多画面预览、远程控制三维智能定位、带有PPPOE协议宽待拨号功能； 采用专用的文献系统，单硬盘容量不受限制，并具有硬盘休眠技术； 回放时支持秒级精度录像查询、日历查询、电子放大功能、支持2路同时回放和直接录像备份功能； 支持多级用户管理系统和权限管理； 支持网络报警，硬盘状态报警； 支持多种备份方式：USB备份、IDE刻录备份、硬盘双备份； 16路复合视频（PAL/NTSC）BNC（1.0VPP，75）2路复合视频（PAL/NTSC）BNC（1.0VPP，75），1路VGA输出PAL/NTSC实时监视D1：704X576/704X480录像回放CIF：352288/352240H.264限定码流、H.264可变码流内置4个IDE接口，可内置1 8个大容量硬盘RJ45,10M/100M自适应以太网口RS485，RS232云台控制接口 960H实时编码；支持4/8/16路通道同步回放支持4路音频输入支持TV、VGA、HDMI同步显示；支持spot矩阵输出；支持大华DDNS动态域名解析；支持多画面预览（零通道编码）；2U机箱，支持8块硬盘2.1.4摄像机的防雷接地：在本方案设计中，系统有25台枪机和云台的摄像机采用立杆安装，因此摄像机要考虑防直击雷和感应雷的防护措施。对于直击雷的防护，我们采用8镀锌圆钢在立杆顶端安装作为避雷针，引下线可直接运用金属杆自身或选用8的镀锌圆钢接地。为防止电磁感应，沿杆引上摄像机的电源线和信号线穿金属管屏蔽或在金属立杆内走线。为防止雷电波沿线路侵入前端设备，在设备前的每条线路上加装合适的避雷器，在本方案中，我们采用电源、控制信号、视频信号的三合一避雷器SV-3/24（视频/控制/24VAC电源的3合1防雷）。本系统配置2个电源/视频/控制信号的三合一避雷器SV-3/24（每台摄像机配置1个）。对于其它地面立杆安装的摄像机运用金属杆自身或选用8的镀锌圆钢可靠接地。2.2 公共广播及背景音乐系统本社区背景音乐及公共广播系统重要针对园区、地下停车场、社区大门和中心绿地等区域。根据社区实际情况，广播区域设定四个分区，分别为地下停车、一个园区大门、绿地（中心绿地游乐场和地下停车场）、社区住宅楼外部分。通过背景音乐及公共广播系统实现分区背景音乐广播、呼喊告知及紧急广播。本系统可与消防火灾广播连接，实现资源共享。2.2.1 系统功能及特点： 满足抱负的背景音乐使用功能； 满足紧急事故广播功能，可与消防广播连接； 具有区域寻呼功能； 设立多种音频接口，可以单独使用或与其他音频系统互相连接； 系统采用合理的功能分区方式； 系统结构简捷、操作方便； 预留充足的功率冗余。2.2.2 系统结构及设计说明由于社区是居住场合，较其它公共场合安静，背景噪声并不大，因此户外的公共广播信号也应以轻缓为主，避免扰民，但同时也要满足并预留发声功率，所以设计时，规定背景音乐的声压级75dB频响特性150Hz-5KHz3dB语言清楚度指数ST170.4。由于本社区室外面积较大,停车场和绿地、大门等处使用功能不同，所以广播系统要提成若干个功能分区，在不同的情况下可以进行分区广播或分区报警。扬声器方面，分别安装室内音柱、室外音柱和草坪音箱。系统音源和线路输入较少，不必要配置大型的调音台，但为方便管理、提高音质，系统以中央数字控制器为核心，配备一台8路前置放大器、多功能数字CD播放器、十路分区器、纯后级定压功放和十路监听器，构成一套全数字公共广播系统。由于广播是有线传输，线路比较远，功率损耗大，因此配置定压输出功放。该系统配置了一台高性能1000W定压功放,用于背景音乐和紧急广播。音源设备分别配置了调谐器、卡座和呼喊话筒。2.2.3 设备说明根据本工程的总体设计思绪，为保证一流的语音效果和优美动听的音乐，在市场通过了反复比较，我们选取择了西派公共广播系列。CHANSTEK畅思广播系列是引用合资先进的技术制造，可靠性强、外型标致、性价比好、设计实用。CHANSTEK畅思重要生产和经营公共广播系统等系列产品，产品采用当今国际、国内上先进和成熟的计算机软硬件技术，并从设计、选件、生产与品检四个环节采用严格ISO9001质量控制体系。全面通过中国强制“3C认证”及欧洲“CE认证” 中国质量“CQC认证”，获得中国中轻产品保障中心颁发的“全国质量稳定信誉保证品牌”和“全国产品质量十佳品牌”。现公司开发的CEO-PA公共广播(CE系列广播系统、DCI数字系列广播系统、NCX网络音频系列广播系统、多音源系列广播系统及数字集控式系列广播系统)被广泛应用于公园、广场、智能社区、智能建筑、酒店、工厂、学校、银行等场合，深受用户信赖。系统中央控制主机 前置放大器 MA-4320数字前置放大器：分路音量控制统一音量调节器强插（默音）功能 10路输入（5话筒、3线路、2紧急）十分区矩阵器CSS10B数字十分区器： 受控于系统主机报警强行选择任意选通2输入/10输出调谐器数字监听面板CE-8012M 数字监听面板：10路输入，任意选择监听音量可调的监听喇叭每路监听音量电平一目了然系列纯后级广播功放机：C-PRO700110路背景音乐广播功放和10路紧急兼业务广播功放输入接口。10分区扬声器输出。可以满足任意配置。可组成双通道系统，在某些分区进行紧急或业务广播时，不会影响其它分区的背景音乐播放。当然也兼容单通道系统。10路业务广播手动操作按键，具有全区开和全区关功能键。标准RS232和RS485串行接口。通过RS232串口进行扩展连接，增长分区。连接MTC主机，实现全自动30分区控制的业务广播。RS485串口用来连接RM远程业务呼喊站，实现30分区控制的远程业务呼喊。10路紧急广播控制输入(+24V DC)，完毕紧急广播控制。紧急控制具有独立的控制单元，不受内部MCU控制(MCU仅用于控制所有的业务广播功能)，保证了紧急控制的稳定性。每路具有工作状态指示灯。红色为紧急广播分区状态指示，绿色为业务广播分区状态。AC/DC 24V供电2U标准机箱，铝合金面板，银色和黑色麦克风 麦克风:CM-430采用数字音乐芯片，24KHz采样，声音动听。2种钟声发生模式可选。通过设定操作可选择钟声类型。内部存储约10种不同钟声单指向鹅颈电容话筒。使用 48V幻像或AA1.5v x 2电池供电 类型Element：电容Condenser指向Polar Pattern：心型Cardioid灵敏度Sensitivity：-46dB +/- 2dB阻抗Impedance：680 ohms电源Power：AC220V或AA1.5V x 2电池 防水草坪音箱设计别致，音质纯正，结构独特，造型优美，安装方便。额定最大功率：15W/25W输入电压：110V频率响应：80-16KHz灵敏度：98dB尺寸：43*51cm采用密封式设计，具有防雨、防潮、耐寒耐热耐冲击、防盗等优点，是专门设计安装在室外环境中使用，全方位及远程传播，音效果悦耳悠扬，其使用范围：旅游区、公园、大型广场、网球场、高儿夫球场、绿地、 2.3停车场管理系统2.3.1 设计目的 提供高效车辆管理水平和专业服务质量； 保证车辆通行顺畅； 联网控制、一卡通用、实时监控； 提供业主车辆安全保障； 控制外来车辆，收费准确 保证出入记录有档可查2.3.2 系统设计说明根据社区规定，本社区停车场系统涉及两部分，一部分为社区入口，另一部分为社区内部地下停车场。社区入口设计：（社区为二个车库出入口），社区1车库口车辆为一进一出车道，业主车进出直接刷卡启动道闸，外来车辆进入自动发卡，出门刷卡计时收费。车库口岗亭内设立管理计算机，车辆入门刷卡时自动拍照并存储，2处大门与后台管理中心实时联网，出门刷卡时，系统按卡号自动调出入门时拍照图片，由保安人工比对，无误后放行。内部地下停车场设计：只有具有内部停车场专用车位的业主车辆才可以进入，两处出入口都采用一进一出式道闸通行，业主开车刷卡进出。内部停车场不设专人值守，不拍照，采用离线式管理，但主控器与后台管理中心通过线缆连接，从管理中心随时可采集内部停车场的出入刷卡记录。2.3.3 设备说明由于属于社会车辆集中地区， 所以可以采用多种方式。可以采用临时卡方式，也可以采用纸票临时计费，如下图：方案一：（内部车）中距离感应卡+纸票临时计费方案二：（内部）中距离感应卡+临时卡计费+自动收发卡方案三：（内部）远距离感应卡+纸票临时计费+近距离刷卡方案四：（内部）远距离感应卡+临时卡计费+自动收发卡中距离感应卡感应距离在0.8-1.0米左右，远距离感应卡感应距离在3米左右（远距离为EM有源卡）。我们建议采用方案一或则方案三。 系统功能设计1、中心计算机管理系统该系统是整个停车场管理的核心，由计算机、打印机、通讯线路和管理软件组成，重要完毕ID卡验证、月卡管理、控制信号的接受和发送、停车时间和停车费的计算、图像的抓拍和显示以及数据记录、打印报表等功能。2、出入口读卡控制功能此部分是每个出入口必须的基本功能，也是每个出入口的重要和核心部分。3、临时卡自动出卡功能临时停车用户在读卡机箱上按“取卡”按钮即可取卡进场停车，此功能也可由管理人员手动发卡代替。自动出卡严格控制一车一卡，无车不能取卡，出卡的同时完毕读卡，卡片过时未取自动收回。自动吞卡功能（选）临时卡车辆出场时系统自动回收卡片放行。4、 防砸车功能道闸配合车辆检测器实现防砸车功能，当道闸下有车闸杆不会下落，即便当闸杆下落时有车开到其下面，闸杆也会止落上抬，车辆离开后，闸杆自动下落。同时可结合压力电波安全装置（可选功能）实现双重防砸车保护解决。5、 中文显示功能（选）出入口控制机箱的LED显示屏全中文显示欢迎词语、收费金额、卡中余额、卡有效期、充值提醒、车位已满以及停车场其他相关信息等。也可以外接独立的显示屏发布相关信息便于车主不同角度远处阅读。6、 语音提醒功能（选）正常操作可提醒请读卡、收费XX元等相关信息，误操作或非法操作作出相应提醒。7、 对讲功能（选）在管理中心安装对讲主机，各出入口安装对讲分机，按对讲按钮即可保证各出入口与管理中心的联络。8、 图象抓拍对比功能出入口安装摄像机，车辆入场时自动抓拍车辆的图像并连同持卡人和刷卡时间等信息存入电脑，出场时将系统自动调出持该卡的车入场图像，经出场车辆图像与入口图象进行对比确认为同一辆车后，才予放行，保证车辆安全。9、 驾驶员图象对比功能（选） 出入口安装摄像机，车辆入场时自动抓拍驾驶员的图像和刷卡时间等信息存入电脑，出场时将系统自动调出持该卡的驾驶员入场图像，经出场图像与入口图象进行对比确认为同一人后，才予放行，保证车辆安全。10、 防砸人功能采用专用红外线或超声波技术配合车辆检测器实现防砸人、车功能，即人或车在道闸下，闸杆就不会下落，人或车辆离开后，闸杆自动下落，道闸自身已具有防砸车功能，加上此功能对车是双重保险，也不会砸到人。11、 多区域车位计数功能（选）多区域停车场，运用车辆检测器及计数控制器实现各区域停放车辆的记录，通过车位信息显示屏显示引导车流。12、 车位引导功能（选）实时检测某车位的占用或空闲状态，并将检测到的车位状态变化信息由车位引导控制器即时送至车位引导显示屏，指引最佳停车位置。13、 会车提醒（选）在车道狭窄或拐弯处安装检测器，结合声光装置提醒行驶车辆注意前方来车，防止车辆相撞导致车道堵塞。系统结构设计车辆管理模式是大型停车场，有临时收费，对车辆的出入管理较严格的场合，其组合形式非常灵活，对本系统的各种功能都根据需要选配，达成整个系统性价比最优的配置。其系统结构图如下：N号进出口1号进出口 出入口设计效果大样图车辆车辆出入口是本次建设的重点，系统结构图见上图：在 的出入口必须采用中心岛岗亭式，这样才也许为将来的管理带来方便。 连线施工图以下是设计的连线表： 停车场系统重要设备及技术指标：（1） 电动道闸(多种型号可选)外观图片（尺寸）规格型号可选材料可选颜色可选栏杆（3502701080）mmHCD-P1100标准方形冷轧钢无锈钢彩色哑光直杆折杆栅栏注：彩色是指黄、灰、兰、桔红等颜色可选折杆道闸例图:l 停电自动解锁l 停电后可手摇抬杆l 全自动跟踪平衡机构l 6m杆：46秒，3m杆：24秒l 工作电压：AC220V 50HZl 寿命：500万次l 尺寸：360x360x1075（2） 停车场出入口控制机停车场出入口控制机涉及读卡器、停车场控制器、临时卡自动出卡/吞卡机、中文显示屏、电源、机箱等设备。a. 读卡器l 标准Wiegand接口l 读卡距离可选：81000cm l 标准距离读卡器内置安装在读卡票箱中，中远距离读卡器安装在专用读卡器支架中，中远距离读卡器支架如下：b. 停车场控制器 l 卡片容量：15000张卡l 记录容量：硬件（脱机）缓冲3000笔 l 读头接口：二个韦根格式接口 l 读头电源接口：2个DC5V 1A输出（+5V GND）1个DC12V 1.5A 输出（+14V GND）l 通讯接口：RS422（10千伏500安防雷反映速度1-10纳秒）TCP/IPl 通讯速度：9600 bpsl 主控机输入输出：一个常开开关量输出 一个常闭开关量输出二个外接车辆检测器接口（松下车辆检测器可固定在主板上）三个DC12V 1A后备电池接口（对讲、车辆检测器用）一个DC9V-15V 1.5A电源输出接口（显示屏用）二个DC5V 1A电源输出接口二对车辆检测器线圈输入（道闸关、允许取卡、刷卡用）l 交流电压：AC180V-235V 50HZl 后备电池：12V7AHl 主控机静态功耗：5W l 开关时间：0.5-12秒无级调节l 工作温度：-2060 l 工作湿度：10%90%c. 自动吐卡机 （入口）自动出卡机通过车辆检测器（地感线圈）检测车辆及配合出卡按钮控制出卡收卡。严格一车一卡，无车不出卡，取卡的同时完毕读卡，卡片容量局限性自动报警，卡片过时未取自动收回。l 工作电压： DC24V （50 mA-400 mA）l 出卡厚度： 0.4mm1.6mml 卡片存放量为厚卡：100张、薄卡：300张。l 其通讯接口为RS-232.d. 中文显示屏 l 显示屏欢迎词、时间、请读卡、收费金额、车位已满、卡有效期、卡片充值提醒、信息发布等信息。l 满屏4个字，滚动显示l 显示点阵面积(mm)：310 x 78l 通讯接口 ： RS-485l 工作电压：12VDC10%（4A）l 防雨式设计，保证全天候可靠运营出入口控制机上的显示屏即可满足多种信息显示，无需外接显示屏，但也可以根据显示的角度与阅读距离另接独立显示屏。e. 出入口机箱l 结构坚实牢固，密封设计;防雨、防尘，多种外观形状和颜色可选；其图片如下： （3） 车辆检测器a) 车辆检测重要通过地感线圈检测车辆的有无，有两种应用。l 用于出入口机的控制器通过检测车辆的有无来拟定显示的内容、临时卡自动出卡机的发卡等。l 用于道闸中的控制器通过检测车辆的有无，来指挥道闸栏杆的起落达成防砸车的目的。b) 车辆检测器的技术指标l 灵敏度：高中低可调，适应各种车辆类型（摩托车、小汽车、中型车、大型车等）l 频率：高中低可调, 抗干扰能力极强l 工作电压：DC12V （80 mA-120 mA）l 尺寸：38x28x20mm（4） 图像采集卡 将摄像机摄取到的模拟图像转换成数字图像并存入数据库中，以实现停车场系统的图像对比功能。l PCI总线,兼容Windows即插即用（PNP）。l 显示画面流畅不间断，每秒可达30帧。l 显示分辨率可达640*480、24位真彩。l 影像窗口大小随意调整（5） 摄像机、自动光圈镜头、支架、护罩、射灯摄像机、自动光圈等设备为通用品，根据需要可选配各种档次和品质。5、慧诚达（HCD）停车场系统优势说明一、表格记录分析 品牌产品及系统特点慧鹏（HP）其他品牌是否自主研发生产是OEM比较多产品外观设计国内外专业设计师设计，外观设计新奇高档，并申请国家专利普通工业开模，很多品牌共同使用，外观大众化自主研发的其它软硬件产品门禁、考勤、电梯控制、消费、通道控制、会议签到、医疗保健、图书管理无可扩展性可扩展到门禁、电梯控制以及巡更等系统，可扩展性强无自主研发的其他系统，可扩展性差软件产品检查通过国家信息产业部检查未通过硬件产品检测国家公安部安全检测未通过检测系统集成方面OPC/ODBCODBC国内高档社区、大厦成功案例多无或少性价比高低免费质量保修期二年一年售后服务设立有直属办事处，承诺4个小时到达现场的快速反映服务无自主研发，对系统技术掌握较差服务，导致服务质量较低也较为迟缓道闸传动装置采用一体机、4杆联动皮带传动道闸使用寿命平均100万次无端障3-5万次道闸的外观款式多少防砸车功能灵敏度高、中、低可调，只要车在道闸下，闸杆不会落灵敏度不稳定中文显示屏采用全中文字库，可以显示甲方想显示的任何内容只能显示出产时的固定内容自动出卡机采用日本进口的芯片，杜绝出双卡、不出卡和连续出卡的现象机器工作一段时间后，容易出双卡和不出卡控制板采用慧诚达独家看门狗设计杜绝死机容易死机控制系统IC卡、ID卡可以脱机运营不能脱机或者只有IC卡才可以收费标准的设立可以根据甲方的实际情况现场设立只能在工厂设立收费方式可以根据车的类型设立不同的收费标准和不同的优惠时间只能设立一种优惠时间操作系统的合用性基于Windows95/98/NT/2023/XP环境下的中文菜单软件，界面和谐，易于操作，多级密码，权限实行分级管理。只能用Windows2023或者WindowsXP嵌套停车场支持嵌套停车场，可支持各个收费不同的嵌套停车场在不同的出口收费。只能用一种收费标准收取控制板的扩展性支持外接显示屏显示停车场的总车位和每层停车场的剩余车位，车位满则自动限制进入。只能显示总车位，不能显示每层停车场的剩余车位监控功能可以扩展为车的图象对比和驾驶员的人象对比同时进行只有车的图象对比数据的备份和还原傻瓜式的数据的备份和还原功能烦琐的数据库操作系统设备清单及价格 售后服务承诺及售后服务技术培训1、质保期本工程质量保证期为二年,时间自竣工验收签字之日起计。 我们按国家有关规定和协议条款约定的保修项目、内容、范围、期限，进行保修。工程案例重庆部分工程案例序号工程名称产品备注1建工未来城门禁、停车场5进5出长距离读卡2杨家坪供电局停车场2进2出3城区供电局门禁、停车场、考勤、消费4万吉广场停车场2进2出5重庆市地税门禁、停车场6体育新闻中心停车场7药检局门禁、考勤、消费8林同炎国际研究所门禁、停车场、消费9树发大事停车场10绅帝大厦停车场83东海岸停车场、门禁5进5出、28个门禁84网通大厦停车场、门禁、消费、摆闸85华新逸景停车场86重庆市委办公楼停车场中距离2进2出87盛景天下停车场88新时代大厦停车场89巴南印象停车场90望龙居停车场2进2出2.4门禁对讲系统2.4.1 系统功能及特点 实现物业管理中心与住户自由呼喊，沟通方便； 联网管理、资源共享； 有突发情况，住户可向管理中心紧急呼喊； 管理中心可通过信息发布功能向各户发送文字告知； 可视门禁对讲确认来访人身份，更加安全。2.4.2 设计说明系统设计为可视门禁对讲系统。采用智能卡联网控制方式。各单元门设单元门黑白可视主机，可编码按键、可读射频IC卡，各住户设室内黑白可视分机，社区大门设社区门口机，管理中心设中心管理机。管理中心除监控和记录门禁状况，可实现住户与管理中心或社区门口机的自由通话。2.4.3 设备说明可视门禁对讲系统已在国内应用广泛，其产品品牌繁多，质量参差不齐，价格相差也很大，有些厂家品牌的该类产品，在应用一年至三年、甚至不到一年的时间内就开始出现这样或那样的问题，最终使可视门禁对讲系统形同虚设。因此，我们在选择本系统产品时，应当选择信誉度高、技术成熟、拥有广大客户群的大品牌产品，同时要考虑性价比和针对本系统的合用性。通过大量的市场调研和我公司以往的工程经验，设计采用佳乐系列产品。泉州佳乐科技有限公司是国内住宅安防行业最著名的品牌之一。佳乐公司以技术为依托，凭借强大的规模、科技、服务与品牌综合优势，成为了目前国内住宅安防产品最重要的集成生产商之一，市场占有率和销售量占有一定的份额。中心管理机NS-A5-M5-ANS-A5-M5-A系列铝款管理机采用液晶点阵全中文显示方式，其功能强大，性能稳定，各项功能设立均可通过键盘方便完毕，可方便地用于有主机系统中和无主机系统中.用于分管理中心和总管理中心，接受呼喊、对讲、报警、开锁、呼喊住户、监视梯口、记录数据、液晶中文界面、接驳电脑 单元门主机NS-A5-C10-CS-ID带读头互通可视门口主机功能特点：呼喊住户和中心、彩色对讲、中文数码管显示、红外夜光补偿、中心监视、编码式、密码开锁、免触式ID门禁卡头、同一单元多门口机接入 技术参数： 数码管显示：4位动态 通话时限：1分钟 工作电压：DC13V10% 摄像头：1/3CCD 摄像头 可调整上下角度 摄像头工作电流：230mA20mA 清楚度：420线 视频输出： 1Vp_p 75 扫描频率：15625Hz 50Hz 最低照度：0.002Lux 音频输出不失真功率：主呼通道：5mW 应答通道：100mW 频率响应：300 3400Hz 3db 湿度：45%95% 环境温度：-30+55 安装尺寸：15839633mm 工作电流： 静态 150mA 动态 250 mA(不含摄像头)联网中继器NS-A5-R2社区楼栋及片区隔离、管理机、围墙机及住户片区联网接入 设备尺寸：155*135*35(mm)室内可视分机NS-A5-G65-BC-M免提分机功能特点： 分机与管理机之间可双向呼喊通话，住户如有紧急情况，可按报警键向管理机报警。 能输入和修改密码，并且能使用密码在门口主机上开锁并撤防。 防胁迫密码消警功能。 能外接可视、非可视小门口机，也能外接门铃按钮，使分机兼有单纯门铃功能。 住户持非接触卡在门口刷卡开锁的同时，能对分机进行撤防。 自带八防区报警功能，可驳接各种探头：如红外、门磁、窗磁、煤气探头和紧急按钮等。按键布防、密码撤防。八个防区分别为：1-4防区为延时防区可布防撤防，5、6防区为立即防区可布防撤防，7、8防区为24小时防区不可布防撤防。布撤防情况可由防区指示灯指示，一旦报警相应防区指示灯闪烁。 分机可查询图片和文字告知。技术参数： 分机编码：4位 显示器：4黑白扁平，4.3寸液晶显示 频率响应：300 3400Hz 3db 音频输出不失真功率：主呼通道：5mW 应答通道：100mW 视频信号：15625Hz1Vp_p75 外部电位器调整：亮度、对比度 工作电压：DC13V10% 湿度：45%95% 环境温度：-10+55 工作电流： 挂机 20MA 提机 600 Ma 2.5人行翼砸通道管理系统一、系统概述 智能通道管理系统重要由:计算机/打印机、智能控制系统、智能读卡部分、翼闸、智能卡及管理软件等组成。计算机与智能通道闸之间采用RS485总线结构通讯，通讯距离可达1.2KM，亦可采用TCP/IP协议控制系统，可在局域网内无限延伸。单台计算机可接255个单向智能翼闸。智能翼闸，既可联网运营，又可脱机运营。系统拓扑图如下：智能通道翼闸系统优势通道翼闸智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于：(1) 智能IC/ID卡：系统采用非接触式智能卡，又称射频卡，成功的解决了一卡多用、保密、无磨损、操作简便等多种问题，大大提高了系统的实用性。(2) 扩容方便：计算机与智能翼闸采用RS485总线通讯，因此扩容方便(亦可采用TCP/IP通讯协议)。即当安装了相应的控制系统后，根据需要，若须增长智能翼闸数量，硬件仅须增长相应的智能翼闸，软件对新增设备进行设立即可。(3) 脱机运营：智能翼闸不仅可与计算机连网运营，并且还可以脱机工作。智能翼闸根据系统下载闸，并把开闸记录存于存储器中，待联机后再上传到电脑上。(4) 可随意配用智能读卡部分，采用光学原理控制转轴转动，对所接受的信号延时没有规定，转过后立即复位；断电落杆/手动落杆可选。(5) 控制器带有RS485通讯接口，可与停车场，门禁，考勤系统通用，便于大型通道系统集中统一管理和控制。系统设备：KAD-M1000IPL控制器性能参数l 控制器地址：1255l 读卡器接口：2*wg26-34l 卡片存储：2*7500张l 脱机存储记录：20230条l 可接门磁：2组l 可接出门按钮：2个l 通迅接口：TCP/IPl 传输速率：10M/100M l 联网传输距离：TCP/IP直连100米（在加网络设备进行扩充）、联网无限制.l 工作电压：DC12Vl 工作环境：温度:-3070,湿度:090%的参数，自动判断用户卡是否有效，决定是否ID/IC读卡器
