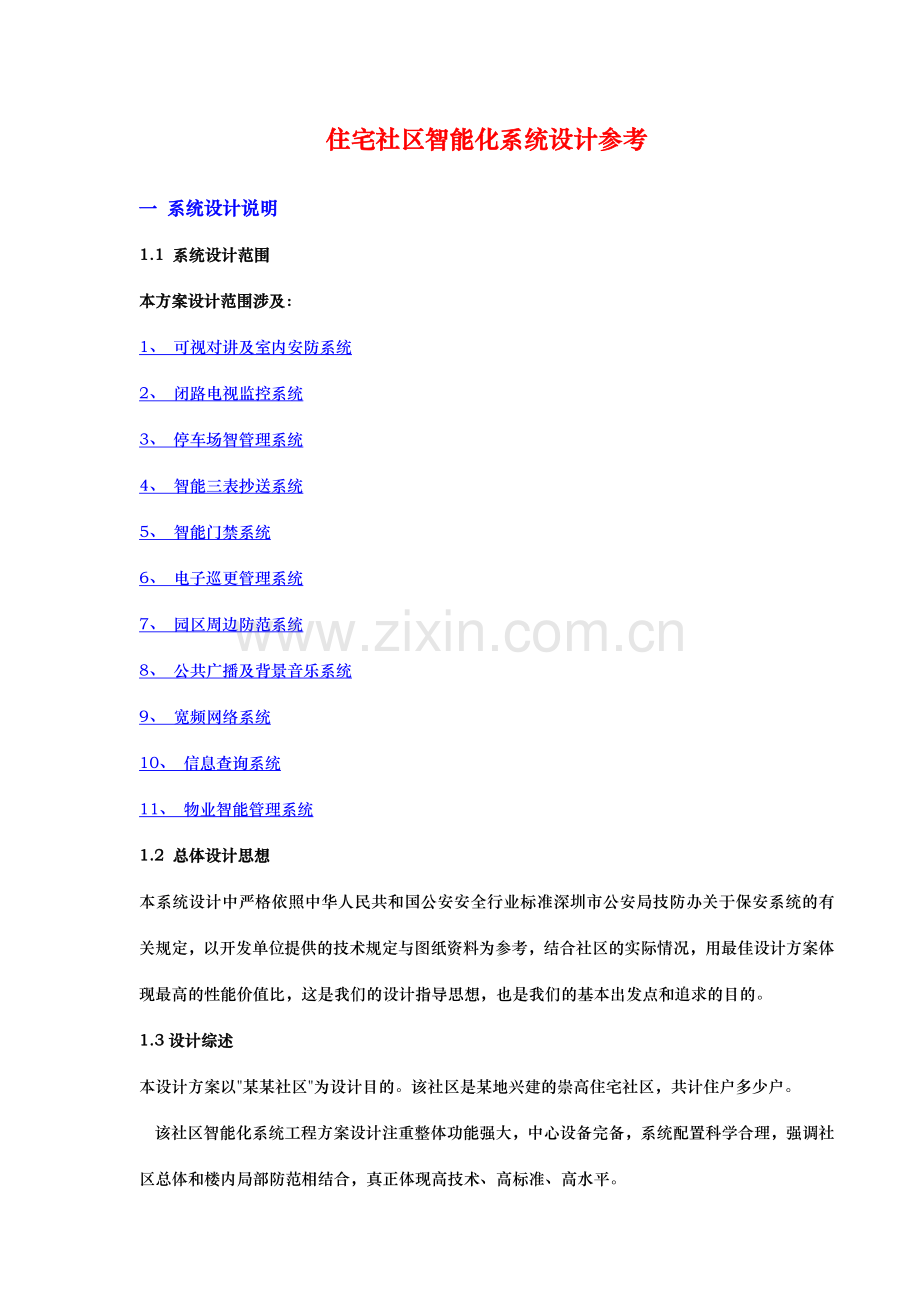

住宅社区智能化系统设计参考一 系统设计说明1.1 系统设计范围本方案设计范围涉及：1、 可视对讲及室内安防系统2、 闭路电视监控系统3、 停车场智管理系统4、 智能三表抄送系统5、 智能门禁系统6、 电子巡更管理系统7、 园区周边防范系统8、 公共广播及背景音乐系统9、 宽频网络系统10、 信息查询系统11、 物业智能管理系统1.2 总体设计思想本系统设计中严格依照中华人民共和国公安安全行业标准深圳市公安局技防办关于保安系统的有关规定，以开发单位提供的技术规定与图纸资料为参考，结合社区的实际情况，用最佳设计方案体现最高的性能价值比，这是我们的设计指导思想，也是我们的基本出发点和追求的目的。1.3设计综述本设计方案以某某社区为设计目的。该社区是某地兴建的崇高住宅社区，共计住户多少户。该社区智能化系统工程方案设计注重整体功能强大，中心设备完备，系统配置科学合理，强调社区总体和楼内局部防范相结合，真正体现高技术、高标准、高水平。整个系统的结构清楚合理，各个子系统既互相关联又相对独立，形成一个全方位智能安防管理系统。力求将该社区建设成具有国内先进水平的，既具有自身特点和品牌，又具有时代潮流特色的崇高住宅楼宇。1.4 系统设计原则和标准1.4.1系统设计原则为使本系统达成技术先进，经济实用，安全可靠，质量优良的规定，设计中应遵循以下原则：（1）先进性在投资费用许可的情况下充足运用现代最新技术、最可靠的科技成果，以便该系统在尽也许长的时间内与社会发展相适应。并使系统具有强大的发展潜力。（2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备选型和系统的设计中尽量提高系统的可靠性。（3）实用性和便利性在满足社区安保等功能的规定和实际使用需要的基础上，采用实用的技术和设备，保证设备使用方便、安全，并且经久耐用。（4）可扩充性和经济性 为满足此后发展的需要，系统在使用的产品系列、容量及解决能力等方面必须具有兼容性强，可扩充与换代的特点，保证整个系统可以不断得到充实、完善、改善和提高。通过这种优化设计，不仅充足保护了原有投资，并且具有较高的综合性能价格比。（5）规范性和结构化由于社区智能化系统是一个综合性很强的工程，在系统设计中必须着重参考更多面的标准和规范，力求使各子系统做到结构化、标准化、模块化和系列化。1.4.2系统设计依据和标准1)智能建筑设计规范（DBJ08-47-95）2)民用建筑电器设计规范（SGJ/T16-92）3)安全防范工程程序与规定（GA/T15-94）4)民用建筑闭路监视电视系统工程技术规范（GB50198-96）5)建筑及建筑群综合布线系统工程设计规范（CECS72-97）6)建筑设计防火规范（GBJ16-87）7)电子计算机主控室设计规范（GB50174-93）8)中国电器安装工程施工及验收规范（GBJZ32-90-92）9)建筑及建筑群综合布线系统工程施工和验收规范(CECS89-97)10)信息技术-客户通用电缆铺设规定（ISO/IEC11801）1.5系统接地规定为了增长整个社区楼宇弱电系统的抗干扰能力及对所有电器设备的保护，规定系统中所有电线的金属保护管、线槽、设备的金属外壳、过路箱、接线箱等箱体、主设备机柜、台面均连为一体，接通整个社区的弱电接地系统。电缆有屏蔽层的屏蔽层应接在地线端子上。二、可视对讲及室内安防系统2.1概述根据该社区的户型结构和甲方的具体规定。其保安对讲系统工程拟采用视得安CM-980多功能楼宇可视对讲系统。CM-980多功能楼宇可视对讲系统是一种针对现代物业规定设计的保安系统，以管理中心为核心，以楼宇可视对讲为主体，集室内安防报警系统为一体，可与计算机系统相连接，实现呼喊、对讲、监视、安防报警、开锁（钥匙、密码）、三方通话等多种功能，达成物业综合管理的最佳规定。2.2设计根据本系统依照中华人民共和国公安安全行业标准深圳市公安局技防办关于保安系统的有关规定，结合该社区具体的保安规定和户型结构，并根视得安CM-980多功能楼宇可视对讲系统技术标准设计。2.3建筑结构及保安系统设计规定该社区由几栋楼组成，其中有多少个单元，每单元多少层为住户层，共计多少户。为了实现呼喊、对讲、监视、开锁（密码、钥匙两种方式）、连网、安防报警的功能，整个社区配管理中心机多少台（CM-980M2），管理中心与管理计算机互连，对整个楼宇实行集中统一管理，在每栋大楼的单元入口处安装豪华数码主机（CM-980D5），可实现密码开锁。用户端装多功能可视分机（CM980RY3），该分机分别外接一个红外探测器、煤气泄露探测器、紧急按钮、门磁开关各一个，当室内报警探测器被触发，保安中心的管理中心机将显示安防报警房号以及报警类型，同时管理计算机上显示和记录的报警位置和报警类型以及解决结果。保安员还可通过管理中心与每户通话，且可监看大门情况并能接受用户报警房号，并分辨不同的警情。用户可通过装在入口主机的CCD摄像机和室内分机的监视屏观测来访者及门口的情况，可在室内为来客开门锁，可与主机、管理中心实行多方面通话，用户间也可通过管理中心转接进行互相通话，也可通过CALL键呼喊保安员实现报警，对保护业主生命财产能起到积极作用。2.4视得安CM-980系统构成及功能介绍 本系统是由管理中心、室外主机、室内分机、多路保护器、电源、电控锁、闭门器、报警探头等构成，可实现双方通话、楼宇对讲、图像监视、启动门锁等功能；并可实现电脑联网，达成智能化物业管理的目的。(一) 管理中心 (CM-980M2)1、 通过CM-980BM能将大厦内所有单元系统连接到CM-980M2，进行综合管理。总线制传输、布线方式。2、 最大容量为：可以连接999个单元系统（即999个单元门主机）。3、 可以与大厦内任一分机，主机互相呼喊、通话。4、 可以用呼喊方式监看任一主机影像。5、 7位码操作，显示。6、 可以转接住户（分机）之间的呼喊，通话。7、 同一大厦内可以有多台管理中心联网，管理中心之间可以平级，也可以分级。8、 管理中心之间可以互相呼喊、通话、监看。9、 有多功能防盗报警分机CM-980AY送来的红外、门磁、烟感、瓦斯警情指示。10、可以联接电脑、打印机、进行安防信息管理。11、适合任何大厦楼宇结构的联网规定。(二) 豪华数码式主机（CM-980D5）1、 数位式讯号传输，总线制布线，安装调试方便。2、 LCD显示屏，四位数码显示，其最大容量可连接9999个用户机。3、 微电脑控制，智能化操作，中文操作提醒。4、 直接呼喊分机或者管理中心实现双向对讲。5、 红外线CCD摄像头及夜间补光LED 使夜间可清楚显示图像。6、 防破坏报警设计，当有人非法拆动或是破坏主机时，主机会发出报警声。7、 用户可在门口主机上直接按密码启动大门电锁。8、 内置感应头和读卡控制器，用户可以通过授权的IC卡进行感应开锁。9、 内置的门禁机可存贮3000条卡号。（三）多功能可视对讲室内分机（CM980RY3）1、 访客在单元门主机上呼喊分机，分机有双音叮咚声，同时显示访客影像。主人拿起听筒即可与访客通话。2、 确认访客后，可按开锁键开单元门电锁。3、 主人可以按监视键，监看单元门情况。4、 可以连接住户门前机，访客按住户门前机的呼喊键后，分机有双音叮咚声，同时显示访客影像，主人拿起听筒即可与访客通话，辨认客人后，可以按开锁键启动住户门的电锁。5、 一户可以安装多台分机，其中一台分机拿起听筒后，按呼喊键，其余分机发出叮咚声，拿起听筒后可实现内线对讲。6、 分机按呼喊键可以呼喊管理中心，并能与其对讲，如管理中心连接了CCD，则分机能显示管理中心传来的影像。7、 管理中心也可呼喊分机，分机有双音叮咚声提醒，拿起听筒能与之对讲，如管理中心连接了CCD，则分机能显示管理中心传来的影像。8、 可以接四路探测器：红外、门磁、烟感、瓦斯。进行安全技术防范。9、 在分机上采用电子锁和按键进行报警设立（布防）和报警解除（撤防）操作。10、 报警设立时间为5分钟，报警解除时间为30秒（即有出入口延迟功能。出口延迟为5分钟，入口延迟为30秒）。11、 探测器报警后，一方面将报警信号传送到分机，如未解除，则30秒后传送到管理中心。12、 烟感、瓦斯报警后有声光提醒。13、 此种分机将可视楼宇对讲和防盗、防灾、报警融为一体，功能完善，性能可靠，系统安装布线简便。(四) 电源（CM-P）输入电源AC220V/50HZ，输出电压DC-18V，输出功率30W，电源可供8台分机或一台室外主机使用，停电后可综合供电24小时。 （五）多路保护器（CM-980P4）1、 能在分机系统线互相短路时，使之与系统总线隔离保护，从而不影响系统正常工作。2、 能在分机系统线与电源线短路时，使之与系统总线和电源隔离保护，从而不影响系统正常工作，也不会烧坏电源或其它器材。3、 短路时有故障指示功能。4、 为一进四出制，1台CM-980P可带4路分支，每分支可接3台分机（推荐客户：1路分支只接1台分机，以便有效地保护到每一台分机）。5、 有视频放大器功能。6、 有楼层接线盒功能。7、 能使系统布线规范，系统得到保护，从而使安装、调试、维护简便。（六）双鉴红外探测器（CR-SRDT15）技术特性：1.报警继电器：励磁A型（常闭）、100MA、 30VBC2.RIR抗白光干扰：6.550lux3.防拆开关(可选):前后盖防拆（常闭）25MA、30VDC4.报警输出:励磁A型、100VDCmax、50mADCmax(可更快)5.工作温度：0C-49C 6.相对湿度：5%-95%（无霜） 7.安装位置：墙面或墙角8.探测范围：15Mx10509.微波频率：S波段、2.45GHz10.抗辐射干扰：30V/m、10MHz、100MHz11.电源供电：10-14.5VDC、35mA（典型值）（七） 煤气泄露探测器（XSJ-808）特性：1.双探头多回路设计，保证系统工作的稳定可靠性；2.极低的误报率，来源于传感材料的多层次解决工艺，加强探测器选择性，有效阻止如油烟、酒精等多种环境干扰，特别适合中国厨房；3.制造过程中的多重专业检测流程，保证品质；4.易安装维护；5.通过中国建设部国家燃气用品质量监督检测中心检测合格；6.遵循建设部CJ3057-1996标准和公安部GA127-1996。技术特性：1.能感应煤气、天然气、液化石油气2.报警浓度：煤气：0.1-0.5%天然气：0.1-0.3%液化石油气：0.1-0.5%3.报警音量：60DB4.响应时间：20s5.报警输出：声光报警6.工作电流：200Ma（八）紧急按钮（PB01）1.防误触发措施2.触发报警后，能自锁3.复位需用钥匙操作三、 闭路电视监控系统3.1工程概述现代社区不仅日逾讲究家庭装修的高档化和大厦周边环境的自然化，并且对大厦内的保安与防范规定越来越高。要真正做好大厦的物业管理工作，为住户提供舒适、安全、便利的服务，必须具有一套先进的、智能和可靠的保安系统作为管理辅助。闭路电视监控就是其中最重要的一个组成部分。它以其监控范围广、能提供准确、直观的图像信息而显得尤为重要。 通过对社区的整体布局和结构所作的认真研究和分析，根据社区物业部门的具体规定，安装黑白摄像机对电梯轿厢、地下停车场、电梯门厅、停车场出入口、大厦围墙等重要区域进行监视。社区闭路监控系统设一个监控中心，监控中心内设矩阵主机和多画面解决器作集中监视和控制。监控中心能同时显示和记录各现场的画面，从而达成最有效的监控效果。3.2系统功能和特点本系统在经济、实用的基础上，力求做到配置完善、功能齐全；在体现系统先进、合理的同时，保证系统运转的可靠性和稳定性，达成四级以上图像抗干扰能力；并为管理和使用人员提供简朴、方便和和谐的操作界面。系统的重要功能如下：（1） 摄像机的现场监视和控制在不同位置根据现场情况采用灵活的摄像机组合达成最佳的监视效果。管理中心操作人员可通过矩阵键盘远距离控制摄像机的上、下、左、右转动，并可对镜头的光圈大小、焦距远近和变焦倍数进行调节以扩大监视范围，获得最清楚的图像。 （2） 图像监视管理中心的监视器上可显示各个摄像机送来的实时画面或录像机送来的回放图像。运用多画面解决器可在一台监视器上同时显示四、九或十六等多个画面，并可在不同的画面显示模式之间进行切换。通过矩阵可选择一组摄像机按给定顺序在任一监视器上自动切换，也可定义在任一监视器上对任一指定的摄像机进行定点显示。（3） 屏幕显示每台监视器上都可显示日期/时间、摄像机编号和标题（16个字符）、监视器编号及状态。屏幕显示的文字的位置和亮度均可调整，并且所有显示的项目都可单独设立为显示或不显示。 （4） 成组切换将摄像机提成若干组（最多32组），每组最多8台摄像机，可使一组摄像机同步地切换显示在一组指定的监视器上，这样可以用多台监视器同时监视某一复杂区域的各个场合，大大提高监控效率。（5） 万能切换是指摄像机的任意组合切换，同一摄像机的画面可多次出现在同一组切换中，涉及摄像机画面的多个景物预置在内。并可设定不同的显示时间。（6） 摄像机巡视和预置可通过编程定义需要巡视的摄像机序列，每个摄像机的位置涉及一个可编程设定的预置场景、图像或辅助触点动作。建立好的巡视可随时调用到任意监视器上显示。巡视可正向或反向运营。大厦围墙的智能快球摄象机与安装在围墙四周的积极式红外对射探测器组成联动报警系统，即当红外对射探测器发生报警时，报警信号会触发附近的快球摄象机转动，监视报警位置。 （7） 图像记录将摄像机送来的画面在长时间录像机上录制下来，作为以后需要时的查询。录像机可实时录制也可设定为长时间压缩录制方式。（8） 口令保护系统提供键盘操作口令，以建立优先级操作并防止非法使用，有效保证系统运作的安全。3.3系统组成3.3.1系统构成：本系统由前端摄像部分、信号传输部分、图像解决和控制部分、显示和记录部分四个重要部分组成。1. 前端摄像部分：负责摄取现场的画面并将图像信号转变为可传输的电信号，涉及摄像机、镜头、云台、防护罩、支架等；2.信号传输部分：用于传送现场的视频信号及监控中心的控制信号，涉及解码器、控制码分派器、视频电缆、信号电缆等；3.图像解决和控制部分：集中接受和解决现场发送回来的各种信号，并进行相应的控制和管理工作。这部分重要由矩阵控制主机以及多画面解决器组成。4.显示及记录部分：将前端设备传回的视频信号转化为图像信号并显示和记录。它涉及：监视器和录象机。（详见系统配置图）3.3.2摄像机现场分布情况1. 在每栋住宅楼的电梯轿箱安装黑白半球型一体化摄像机，共4台；2.在每栋住宅楼的电梯门厅安装黑白半球型一体化摄像机，共2台；3.在大厦的地下停车场安装带云台和变倍镜头的黑白枪式摄象机4台和带自动光圈镜头的固定摄象机2台，共6台；4.在大厦一层的出入口安装固定黑白低照度摄象机，共5台；5.在公寓大厅安装黑白高清楚度摄象机，共1台；6.在大厦架空层安装高速智能快球摄像机2台和带自动光圈镜头的固定摄象机4台，共6台；7.停车场智能管理系统中的停车场出入口摄像机的信号也输入本系统，故整个系统实际监控点为24个。3.4重要设备性能和特性3.4.1矩阵主机选用加拿大AB公司的AB2150矩阵切换/控制主机。它功能强大，采用模块化结构，配置灵活，扩充便易。1.采用32位高速微解决器及工业标准的操作系统2.最多64路视频输入，8路监视器输出3.菜单编程功能4.预置摄像机和场景目的标题5.支持多协议控制码6.四组RS-485控制码输出7.所有视频输入输出模块采用环接面板8.独立的监视器巡视和64个通用巡视3.4.2多画面解决器采用美国ROBOT公司的MV-16I系列黑白双工16画面解决器，主控人员通过集成在主机上的键盘或外接的控制键盘即可调用主机的分割图像（1/4/9/16画面），并有多画面（1/4/9/16）现场监视和录象回放方式。该16画面解决器有两个视频输出接口（主监视器和副监视器），主监视器用以显示多个画面，也可以单画面切换显示或定点显示。副监视器用以重点图象的单画面显示。多画面解决主机外接一台高密度长延时录象机，以帧切换的方式同时记录最多16路摄象机。16画面解决主机的具体性能指标如下：功能特点：1. 全画面像素1024（H）X800（V），图像清楚度达成广播级；2. 以帧切换编码方式同时记录所有连接的摄象机图像；3. 双工录象功能使得在任一时刻都可进行两件工作，例如在录象的同时，也能进行现场监视画面的控制；4. 口令保护功能保证监控模式和程序设立不被错误操作和非法更改。5. 新一代的帧切换技术和数码视频解决技术6. 可非同步黑白摄像机输入，输入/输出为环路结构7. 具有单画面显示、多画面显示及时序显示等不同模式8. 可实时显示1/4/9/16画面，各种显示模式之间可随意切换9. PAL制式，2:1隔行扫描10.实时显示的同时能进行录像11. 通过菜单设定可进行多种功能的调整3.4.3 黑白枪式摄像机所有采用台湾SMART公司开发生产的SM-713高清楚度摄像机。1. 1/3行间转移CCD元件2. 高达420线的水平清楚度3. PAL制式，625行/50场/25帧4. 数字光圈校正提高了水平和垂直边沿的信号强度5. 先进的数字调节背光补偿功能6. 自动增益自动控制(AGC)l 高灵敏度，可实现最低照度为0.05lux(F1.2)l 自动电子快门（AES）l 杰出的48db信噪比实现了自然的图像观测l 同步锁相功能l 镜头卡口可适应C型或CS型3.4.4 黑白半球摄像机所有采用台湾SMART公司开发生产的SM-610高清楚度摄像机。1. 1/3行间转移CCD元件2. 高达420线的水平清楚度 3. PAL制式，625行/50场/25帧4. 数字光圈校正提高了水平和垂直边沿的信号强度5. 高灵敏度，可实现最低照度为0.05lux(F1.2)6. 杰出的48db信噪比实现了自然的图像观测7. 内置3.6mm广角镜头。3.4.5 黑白高速智能球形摄像机采用以色列ALEC公司开发生产的AL-378/BS型黑白高速智能球形摄像机。1. 1/4行间转移CCD元件，2. 高达420线的水平清楚度3. PAL制式，625行/50场/25帧4. 数字光圈校正提高了水平和垂直边沿的信号强度5. 高灵敏度，可实现最低照度为0.1lux(F1.2)6. 杰出的48db信噪比实现了自然的图像观测7. 自动聚焦/自动光圈8. 16X6倍变焦（4-64mm）9. 64个预置点，内置解码器3.4.6 21黑白监视器选用日本图雅丽公司的TM-2100B系列黑白监视器。1. 高解析、高画质2. 水平清楚度高达中心700线，边角500线3. PAL制式，水平15.625kHZ，垂直50kHZ4. 可加声音功能5. BNC插接视频和同步输入/输出环通功能6. 可调亮度、辉度、对比度等3.4.7 14黑白监视器选用日本图雅丽公司的TM-1400B系列黑白监视器。1. 高解析、高画质2. 水平清楚度高达中心1000线，边角800线3. PAL制式，水平15.625kHZ，垂直50kHZ4. 可加声音功能5. BNC插接视频和同步输入/输出环通功能6. 可调亮度、辉度、对比度等3.4.8长时间录像机采用韩国三星公司的STVL-24P长时间录像机1. 高精密度的机械结构2. PAL制式，VHS的磁带格式3. 屏幕菜单显示设定功能4. 具有实时、12、24小时三种录像和放像模式5. 自动清洗磁头，自动倒带6. 具有实时录像、定期录像和报警录像三种录像方式7. 视频丢失检测8. 多种回放模式四、 智能停车场管理系统4.1概述世界上任何先进技术的应用无一不是社会进步的标志和社会发展的规定。停车场的智能化建设也同样。随着社会的进步和发展，城市由于交通设施的增长导致的交通拥挤甚至混乱给人们的生活带来极大的不便，这种不便迫使人们去寻找高技术的有效手段去化解这一种不便。智能化的停车场便是顺应这一时代规定的高技术产物。在社区设立一套智能停车管理系统不仅可以有效地解决大楼附近乱停乱放车辆导致的交通混乱，同时也能免去了车主停车时车辆被盗的紧张，提高了对车辆的管理效率。此外，从技术面讲，具有开放性特点，很容易与其他系统接口组成功能更强大的综合系统，顺应系统管理综合方式的规定。 停车场管理系统采用了先进的感应式IC卡技术、车辆检测技术、自动控制技术和图像辨认技术，用于停车场的收费管理和车辆控制，可实现长期停车（月租）、临时停车（时租）、对外服务以及客人停车服务，并可实现出入车辆图像对比功能。4.2系统基本功能及特点1. 采用的感应式IC卡具有防水、防磁、防静电、无磨损、信息贮存量大、高保密度等特点。2. 感应式读卡方式，感应距离为10CM。3. 临时车全自动出卡，减少人员操作，自动化限度高。4. 滚动式LED中文电子显示屏提醒，使用户和管理者一目了然。 5. 独特的车牌号录入以及车辆图象对比辨认系统，大大提高了停车场的防盗能力。6. 出卡系统存卡量局限性自动提醒。7. 车辆入、出全智能逻辑自锁控制系统，严密控制持卡者进、出场的行为符合一卡一车的规定。8. 具有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。9. 高可靠性和适应性的数字式车辆检测系统。10. 防砸车装置可保证无论是进场车辆或发生倒车的车辆，只要在闸杆下停留，闸杆就不会落下。11. 特种车辆特殊解决功能。12. 全中文菜单式操作界面，操作简朴、方便。13. 完善的财务管理功能，自动形成各种报表。 4.3 停车场系统工作原理方框图4.3.2系统的进出及操作流程(1)进场过程说明：1）月卡持有者、储值卡持有者1. 将车驶近读卡机，取出IC卡在读卡机感应区域晃动；2.值班室电脑自动核对、记录，并显示车牌；3.感应过程完毕，发出嘀的一声，过程结束；4.道闸自动升起，中文电子显示屏显示礼貌：欢迎入场，同时发出语音，如读卡有误，中文电子显示屏亦会显示因素，如：金额局限性、此卡已作废等；5.司机开车入场；6.进场后道闸自动关闭。2）临时泊车者1.司机将车驶至读卡机前；2.值班人员通过键盘输入车牌号；3.司机按动位于读卡机盘面的出卡按钮取卡；4.在读卡机感应区晃动IC卡，将车牌号读进卡片中；5.感应过程完毕，发出嘀的一声，读卡机盘面的中文显示；6.屏显示礼貌语言，并同步发出语音；7.道闸启动，司机开车入场；8.进场后道闸自动关闭。（2） 出场过程说明：1） 月卡持有者、储值卡持有者1. 司机将车驶至车场出场读卡机旁；2.取出IC卡在读卡机感应区晃动；3.读卡机接受信息，电脑自动记录、扣费，并在显示屏显示车牌，供值班人员与实车牌对照，以保证一卡一车制及车辆安全；4.感应过程完毕，读卡机发出嘀的一声，过程完毕；5.读卡机盘面上设的滚动式LED中文显示屏显示字幕一路顺风同时发出语音，如不能出场，会显示因素；6.道闸自动升起，司机开车离场；2）临时泊车者1.司机将车驶至车场出场收费处；2.将IC卡交给值班员；3.值班员将IC卡在收费器的感应区晃动，收费电脑根据收费程序 自动计费；4.计费结果自动显示在电脑显示屏及读卡机盘面的中文显示屏上，同时作语音提醒；5.司机付款；6.值班人员按电脑确认键，电脑自动记录收款金额；7.中文显示屏显示一路顺风，同时作语音提醒；8.道闸启动，车辆出场；9.出场后道闸自动关闭（3） 值班人员工作程序说明：1. 开机等几秒钟自动进入停车场电脑管理系统；2. 显示屏上出现停车场管理项目菜单，操作人移动光标进入操作登记栏，开始一班登记；3. 操作人员在读卡器的感应区域晃动自已的IC操作卡，然后再在键盘上敲入自已的密码，登记完毕，敲回车键进入入场管理或出场管理画面，按屏幕提醒进行管理操作；4. 操作人员下班时，必需进行换班登记，按DEL键退出当前操作屏幕，移动光标至换班登记处，按回车键，在读卡机的感应区域晃动自己的IC操作卡，经系统认可完毕交班过程；5.下班人员上岗需反复上岗操作过程，方能开始操作管理。（4）管理人员工作程序说明：1. 管理人员进入操作登记栏，在专用发行读感器上感应IC高级授权卡，打开管理菜单；2. 管理人员移动光标进所要执行的栏目，按回车键即可；3. 授权过程,用光标进入发行管理栏，按回车键，即可发行新卡。注意：在发行新卡之前，都必需把欲重新发行的IC卡清空。在发行IC卡时，可以在IC卡发行一栏，找到相相应的一项敲回车键，然后依显示屏上的提醒敲入所要发行的数据，再将欲发行的IC卡在发行感应器上晃动一下，听到嘀的一声响，相关数据便记入卡片中，过程完毕。将光标移至操作管理栏，敲回车键，系统进入操作状态,结束授权操作，若再进入授权状态,需反复以上的授权操作。4. 更改设定、充值、延时的操作过程与IC卡发行的过程大体一致，只是无需将IC卡清空，直接进入相应栏目即可；5. 输入黑名单，记录报表的操作，是用光标进入相应的栏目，按回车键，然后再按显示屏提醒进入操作，方式与授权操作大体相同。（5） 特殊情况的解决1. 用一张月卡多次带车进场，多次带车出场行吗？答：不行，本系统具逻辑判断功能，月卡在第一次带车进场之后，系统便认定该卡已入场，同时不再允许其再入场，除非该卡经读卡出场之后才干再入。2. 该系统如何防止盗车？答：该系统防盗车的方式有两种：a）是对车牌，即IC卡编入的车牌与实际用车的车牌是否一致，若不一致会作保安解决，这工作在出入口处完毕；b）IC卡挂失，若车主的IC卡丢失或被盗，应立即与车场联系，予以作废，防止有人用被盗的IC卡偷盗该卡所用的车。3. IC卡会象磁卡那样易磨损，性能不稳定，使用成本高吗？答：据有关实验证明，质量好的磁卡最多使用次数可达2023次，而感应式IC卡的使用次数可达20万次以上，从寿命上看IC卡为磁卡的一百倍，而价格只是磁卡的十几倍。4. 临时车收费方式如何？答：临时车采用在出口处收费的方式，这样符合大陆人的消费习惯，且更方便管理。5. 该系统在协助车场管理人员管理方面，还作了哪些努力？答：该系统的读卡机盘面的LED中文显示屏能显示出所有需让用户知道的信息，另加上语音提醒，使用户一目了然。4.4系统基本设施及其性能特点4.4.1（非接触）感应式IC卡本系统选用菲力普的感应式IC卡，是世界上最先进的一种集成电路卡，代表着一种崭新的信息解决手段。它具有以下一些特性：1) 防水、防磁、抗静电；2) 防伪性能好，每一长卡具有唯一的序列号，该序列号不能更改；3) 同时操作时采用双向验证机制和多重加密技术，唯一辨认；4) 使用时无机械接触，不会磨损，使用寿命长；5) 感应通讯，无方向性，卡片可任意掠过读写器表面；6) 读卡速度快，在0.1秒内即可完毕读卡操作。本系统使用的感应式IC卡具有以下一些类型：1. 高级授权卡：是由生产厂商在停车场管理系统出厂时随系统发行。授权卡在停车场管理系统中具有最高权限，不能由自身的系统发行或被清空，在使用授权卡登记进入系统后可以发行操作人员的操作卡，执行IC卡管理、查询、报表管理、备份数据等系统所有的操作。2. 操作卡（管理卡）是停车场管理系统的收费操作管理人员的上岗凭证。收费操作员在上岗时持该卡在停车场管理系统中登记后才干使用本系统，并且只能在操作人员的权限内工作。 3. 年租卡、月租卡是停车场管理系统授权发行的一种ID卡，由长期使用指定停车场的车主申请并经管理部门审核批准，通过IC卡发行系统发行。该卡按月或一定期期内交纳停车场费用，并在有效的时间段内享受在该停车场停车的便利。4. 临时卡是停车场管理系统授权发行的一种IC卡，是临时车主到该停车场停车时的出入凭证。车主在停车场停车发生的停车费用必须支付钞票，并在出场时将卡交回。4.4.2全自动挡车道闸1. 特别设计一套卸荷装置，以防止外力损坏；2. 行程控制以光电开关代替机械行程开关；3. 特别设计一套平衡机构，保证运营轻快、平稳、输入功率小；4. 增设紧急手动装置，以防止意外事件的发生；5. 增设一套防砸车控制系统，保证车辆安全；6. 全电路无触点控制系统，保证车辆安全；7. 系列化专利产品，保证不同类型客户的需求；8. 色彩鲜明的国际标准化外形设计，较强的警示作用。4.4.3智能IC卡读写机1. 硬件RF射频感应式（读写器），采用MOTOROLA产品，保证质量；2. 软件（逻辑控制器PLC）为自编程，保证不同客户的需求，掌握产品的积极，保证调试、维修，适应中国人的使用习惯；3. 多重保护设计，保证使用安全；4. 多重逻辑组合判断设计，保证使用可靠；5. 长时间老化实验，保证出厂产品质量；6. 色彩鲜明的防雨式烤漆设计，适应全天候场合。4.4.4数字式车辆检测器1. 以数字量逻辑判断代替传统的模拟量开关判断,保证判断的准确性；2. 全天候性能设计,排除了外界环境变化对系统的影响（天气变化、使用时间变化等）；3. 感应量灵活调节，保证客户对不同车辆的判别规定；4. 快速反映设计，适应大车流量的运营系统；5. 智能逻辑判断，保证各类复杂组合的判断。4.4.5自动发卡机1. 采用逻辑智能控制，保证按规定程序发卡；2. 互锁式发卡系统，防止卡的流失；3. 光电控制，发卡准确；4. 小功率、弱电控制，保证运营平稳、安全；5. 特殊柔式发卡机构设计，保证发卡顺畅，不损卡；6. 储卡量局限性自动预告，保证及时补充。4.4.6电脑和程序逻辑控制器（PLC）1. 采用进口电脑主机改装，保证工件可靠；2. 彩进口集成块制作PLC电路；3. 单片机程序化设计，适应国人的习惯，且便于升级；4. 大容量内存和超大容量硬盘，使系统数据储存量达3年以上，CPU133 以上使系统反映速度特快。 软件（免费）IBM Netfinity Manager（系统管理）、Lotus Domino或Domino Intranet Starter Pack、IBM ServerGuide(安装支持、工具、驱动程序软件)4.4.7、停车场管理收费机（JSZ/0701）重要技术指标：采用台湾研祥EVOC IPC-810型14槽工业控制机，拥有EIA RS-310C标准，19n加固机箱，PS/2电源或热互换电源，8/12/14槽IS A或PCI/SA/PICMG无源底板，可安装一个3.5或2个5.25磁盘光盘驱动器，自由调节式固紧压条，微正压冷却系统。IPC-586DF 奔腾全长IS A/PCI CPU卡带Flash电子盘长卡，最高可支持233M带MMX的COU，奔腾带MMX的200MCPU。2.5G昆腾硬盘，162M（HY内存条），72线（现代晶片内存条），S3联讯显卡（2M显存），3.5n美上美软驱。3C905B网卡（3COM公司原装PCI总线制网卡，10/100M互换式快速以太网），Flyvideo-Ez蓝宝石一代视频卡温 度：055湿 度：10%90%RH尺 寸：（WDH） 482448177。4.4.8、系统软件功能及特点（1）系统软件组成Windows95+Visual Foxpro5.0。（2）特点1. 采用目前世界上最先进的计算机模拟控制科学，具有自动限度高和使用简捷的特点。2. 和谐的全中文操作界面。中文菜单显示，每个操作环节都有具体的提醒，操作人员使用直观、方便、非专用人员经简朴培训即可上机操作。3. 完善的财务记录功能，自动完毕各类报表（班报表、日报表、月报表、年度报表），使管理者的管理档次步入一新的台阶。4. 严密的分级（权限）管理制度，使各级操作者责、权分明。5. 积木式的程序设计，使系统功能的增删和改善极为便捷，大大提高了系统的适应性。6. 系统的自维护功能，使故障的查找与排除更为便捷。4.5系统技术指标4.5.1环境条件1. 环境温度：-20+602. 环境湿度：5%95%3. 使用环境：室内外全天候条件4.5.2出入口读卡控制机技术指标出入口读卡控制机包含以下设备：（1） IC卡读写装置（2） 对讲系统（3） 中文电子显示屏 （4） 控制系统（PLC）（5） 语音提醒（6） 机箱技术指标：1. 外形尺寸：48248213002. 通信接口：符合RS-232/485标准3. 电 源：220V，50Hz4. 读写速度：0.1秒5. 感应距离：10cm4.5.3自动道闸1. 外形尺寸：35524010102. 升降时间：4秒左右(可调)3. 电 源：220V，50Hz4. 功 率：0.25KW5. 闸 杆：3-6M6. 通信接口：符合RS-232/485标准4.5.4车辆检测器1. 线圈感应：50H-2H2. 线圈激磁频率：300Hz250Hz4.5.5感应式IC卡1. 外形尺寸：宽长(54.00.0885.60.2mm)2. 厚 度：0.90.025mm3. 读写次数：10万次以上4. 数据保存：2023以上4.6 JSZN2023图像辨认系统简述JSZN2023型智能图像辨认系统是将世界上最新一代的车辆综合辨认技术(IC卡+图像辨认)引入停车场智能管理系统，并形成以计算机网络管理与控制为核心的机电一体化高科技产品,具有高效、准确、安全、可靠的技术性，赢得汽车守护神的美誉,它的出现令停车场管理系统如虎添翼,更有效地杜绝了偷车、盗车现象,使停车场管理者和使用者得到最大的安全保障。4.6.1系统构成本图像辨认系统配合本公司感应式IC卡停车场电脑管理系统,形成一个完整的停车场管理体系,全套系统采用计算机网络控制,涉及两台微机,两个CCD摄像头、两张图像解决网络卡和两台聚光灯。CCD摄像头摄入进场车辆,经微机和图像解决网络卡加以编制,并传输到管理中心主系统储存起来;车辆出场时,读出IC卡的编号,在显
