贵州电网公司公司标准
Q/GZW20232—2023

无人值班变电运营管理标准
(试行)

贵州电网公司发布
2023-04-12发布2023-06-01实行
贵州电网公司文献
黔电生技［2023］号

关于印发《工作票、操作票使用管理标准》（试行）
《无人值班变电运营管理标准》（试行）的告知
公司属各单位
随着南方电网公司十二项生产标准的颁布、执行和无人值班变电运营工作的快速发展，原贵州省电力公司2023年10月31日颁发的《操作票、工作票使用管理规定》和2023年11月颁发的《无人值班变电站管理标准》已不适应目前生产和管理工作需要。为规范和指导公司系统工作票、操作票的使用与管理工作，指导和规范供电公司无人值班变电运营管理工作，贵州电网公司生产技术部组织系统内有丰富实践和管理经验的专家编写了贵州电网公司《工作票、操作票使用管理标准》（试行）、《无人值班变电运营管理标准》（试行），2023年4月12日经公司标准化委员会审查批准，现予以印发。这两个标准自2023年6月1日起实行。请各单位认真组织学习，遵照执行。

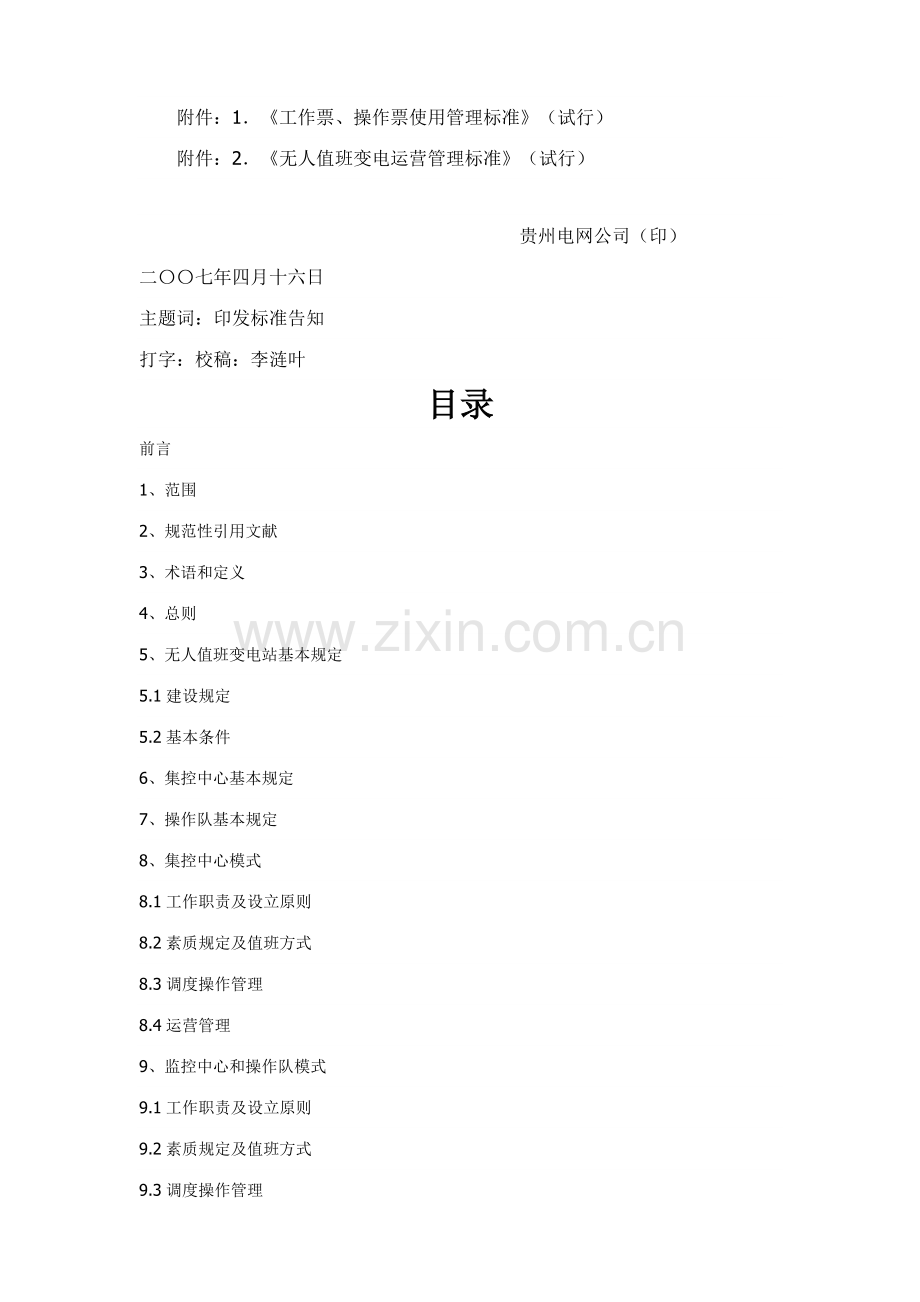

附件：1．《工作票、操作票使用管理标准》（试行）
附件：2．《无人值班变电运营管理标准》（试行）

贵州电网公司（印）
二〇〇七年四月十六日
主题词：印发标准告知
打字：校稿：李涟叶
目录
前言
1、范围
2、规范性引用文献
3、术语和定义
4、总则
5、无人值班变电站基本规定
5.1建设规定
5.2基本条件
6、集控中心基本规定
7、操作队基本规定
8、集控中心模式
8.1工作职责及设立原则
8.2素质规定及值班方式
8.3调度操作管理
8.4运营管理
9、监控中心和操作队模式
9.1工作职责及设立原则
9.2素质规定及值班方式
9.3调度操作管理
9.4运营管理
10图纸资料管理
10.1总体规定
10.2资料具体内容及编号
10.3无人值班变电站应配备以下记录及图表
11其他
11.1“两票”管理
11.2工器具管理
11.3防误闭锁装置管理
11.4车辆及通讯设备管理
11.5后勤管理
前言
为规范贵州电网公司系统无人值班变电运营管理，按照中国南方电网有限责任公司“两型两化”的规定，指导和规范供电公司无人值班变电运营管理工作，实现无人值班变电运营管理标准化、规范化、科学化、现代化，加速技术进步和提高公司经济效益，特制定本标准。
本标准由贵州电网公司生产技术部提出、起草、归口并解释。
本标准重要起草人：李涟叶刘晖杨朝文陈忠益罗勇
本标准经2023年4月12日贵州电网公司标准化委员会审查批准。
本标准自2023年6月1日起实行，同时废止2023年11月贵州省电力公司颁发的《贵州省无人值班变电站管理规定》（试行）。

无人值班变电运营管理标准（试行）
1、范围
1.1本标准针对无人值班变电运营管理而制定，凡未涉及的内容按照贵州电网公司《220kV及以上变电站运营管理标准》（试行）和《贵州电网调度管理规程》标准执行。
1.2本标准合用于贵州电网公司系统220kV及以下无人值班变电站（有人值班过渡到无人值班的少人值班变电站视为无人值班变电站）、集控中心、监控中心和操作队的运营管理。
1.3本标准合用于贵州电网公司系统新、改、扩建的220kV及以下变电站的设计和建设。
2、规范性引用文献
下列文献中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文献，其随后所有的修改单（不涉及勘误的内容）或修订版均不合用于本标准。凡是不注日期的引用文献，其最新版本合用于本标准。
中华人民共和国安全生产法
中华人民共和国电力法
GB50150-1991电气装置安装工程电气设备交接实验标准
DL408-91电业安全工作规程（发电厂和变电站部分）
Q/CSG20231-2023变电运营管理标准
Q/CSG10010-2023输变电设备状态评价标准
Q/CSG10007-2023电力设备防止性实验规程
Q/CSG10004-2023电气工作票技术规范（发电、变电部分）
Q/CSG10006-2023电气操作导则
电网调度管理条例
中国南方电网调度管理规定
贵州电网调度管理规程
《贵州电网公司220kV及以上变电站运营管理标准（试行）》
3、术语和定义
3.1集控中心
在管辖范围内，根据地理位置、供电区域、交通及人员培训等情况，对数个无人值班变电站进行集中监视、控制的班组，负责管辖范围内无人值班变电站的运营、操作等管理工作。
3.2监控中心
负责管辖范围内无人值班变电站集中监视、遥控、遥调操作的班组。
3.3操作队
负责管辖范围内无人值班变电站的巡视、操作和平常维护工作的班组。
4、总则
4.1贯彻“安全第一、防止为主”方针，遵循“保人身、保电网、保设备”原则，以对人身和设备的安全负责、贯彻以班组控制异常和未遂为安全目的的指导思想、以电气设备运营管理为核心，开展变电站运营管理业务。
4.2运营值班人员是变电站设备运营管理的主体，对变电站电气设备的安全运营负责。
4.3无人值班变电运营管理分两种模式：集控中心模式、监控中心和操作队模式。
4.3.1集控中心模式
监控人员和操作人员为同一班组。一个集控中心管理规模不得少于4座变电站，不宜超过10座变电站。
4.3.2监控中心和操作队模式
监控人员和操作人员为不同班组。一个监控中心管理规模不得少于4座变电站；一个操作队管理规模不得少于4座变电站，不宜超过10座变电站。
5、无人值班变电站基本规定
5.1建设规定
5.1.1基础设施应能满足无人值班技术规定，并在防火、防盗等安全保卫措施上予以保障。
5.1.2采用安全可靠性高、运营稳定、维护量少的优良设备。
5.1.3建筑设施必须满足变电站安全管理、物资管理及临时值班的需要。
5.1.4新建的220kV及以下变电站，其基础设施均必须具有无人值班条件的最终规定。
5.1.5实行综合自动化改造的220kV及以下变电站，其基础设施均必须具有无人值班条件的基本规定。
5.2基本条件
5.2.1配置计算机监控系统、五防系统、电能量采集系统、火灾报警系统，并具有网络办公条件。
5.2.2与调度端和监控中心之间具有双信道（不同路由或不同方式的双信道，尽也许具有1+1的光纤环网方式），保证各种信号及监控指令传输的对的性和快速性。
5.2.3计算机监控系统应具有的基本功能：
a、“四遥”功能。
b、权限管理功能。运营、检修及维护人员进行设备操作必须使用个人密码。
c、一发多收功能。根据管理规定将不同的数据分别传输到集控中心和调度。
5.2.4基本条件汇总表
序号功能基本规定最终规定
1计算机监控系统四遥功能√√一发多收√√
2五防单机五防√集控五防√
3火灾报警系统√
4图像监控及安全警卫系统
遥视、防盗、报警、测温√
5传输信道双信道√独立的双通道√
6电能量采集系统√
6、监控中心基本规定
6.1配置监控自动化系统、录音系统和图像监控及安全警卫系统。监控中心必须具有网络办公条件。
6.2监控自动化系统基本功能必须满足调度自动化实用化规定，运营、维护人员进行设备操作及系统维护，必须使用个人密码。
3能对无人值班变电站断路器、主变分接头、中性点地刀及保护自动装置进行必要的遥控、遥调操作。
7、操作队基本条件
7.1有固定的办公及工器具存放场合，配置办公自动化系统和录音系统。
7.2配备车辆数量必须满足所辖变电站巡检、操作的需要。
8、集控中心模式
8.1工作职责及设立原则
8.1.1一个集控中心是一个班组，集控中心含监控人员和操作人员,负责对管辖范围内无人值班变电站进行监控、巡检、电气操作及平常维护。
8.1.2集控中心宜设立在电压等级最高的某一变电站内，该变电站应按照有人值班变电站进行管理。
8.1.3集控中心在行政和业务上受变电运营管理部门领导，电气操作、事故及异常解决接受调度的统一指挥。
8.1.4从集控中心到达最远一个变电站行车时间不宜超过40分钟。
8.1.5一个集控中心设班长一名，副班长一名，技术员一名，值班负责人、正值班员、副值班员若干名。
8.2素质规定及值班方式
8.2.1集控中心人员必须经考试合格，持证上岗。
8.2.2班长、副班长、技术员、值班负责人及正值班员应具有该集控中心所辖最高电压等级变电站正值班员技术水平，且熟悉变电设备监控和巡视检查要点，能纯熟地进行变电站的各类电气操作、异常及事故的判断解决；副值班员必须熟悉变电设备巡视检查要点，掌握各类设备电气操作。
8.2.3班长、副班长、技术员原则上在集控中心上常白班；每个运营值值班负责人1人、正值班员至少2人、副值班员若干名，保证监控及变电站现场操作需要；若值班人员数量局限性，副班长和技术员应参与轮换值班。
8.2.4采用三值不间断连续值班方式，每值连续值班时间最长不超过48小时。
8.3调度操作管理
8.3.1.集控中心电气操作及事故解决受值班调度员的指挥。
8.3.2集控中心只有当值正值班员及以上人员有权接受、回复调度指令。正值班员接受、回复调度指令后必须及时报告当值值班负责人。
8.3.3事故解决时，当值正值班员可在变电站直接接受、回复调度指令及报告事故情况，但须先与值班负责人取得联系。
8.3.4值班调度员向集控中心下达调度指令必须采用三重命名，即变电站名称、设备名称、设备编号。
8.3.5值班调度员向集控中心下达调度指令，调度操作指令由集控中心值班负责人统一安排执行。
8.3.6操作人员到达现场后，必须再次向集控中心值班负责人确认操作任务，核对运营方式，操作内容经五防判断后，方可按操作指令（集控下达的指令）逐步执行操作。
8.3.7计划检修工作，调度应提前一天告知集控中心。操作人员应在检修工作开始和结束前到达变电站，并与集控中心取得联系。
8.3.8离开集控中心进行计划检修的现场电气操作，每日不宜超过4个无人值班变电站。
8.4运营管理
8.4.1值班规定
8.4.1.1每值必须安排专人负责监屏，及时记录并报告各种事故和异常现象，并保证遥信位置与现场设备状态一致。
8.4.1.2当无人值班变电站由于设备、通道等故障，导致站端所有或部分重要数据不能正常传输至集控中心时，应立即安排值班员现场值班，并告知值班调度员，直至正常。
8.4.1.3必要时，无人值班变电站可恢复少人值班。
8.4.2交接班管理按照《中国南方电网有限责任公司交接班标准》执行。
8.4.3设备巡视管理
8.4.3.1正常情况下，无人值班变电站设备巡视周期每站每月不少于一次。
8.4.3.2设备异常、法定节假日及有重要保供电任务规定期必须增长设备巡视次数。
8.4.3.3设备测温每月不得少于一次。
9、监控中心和操作队模式
9.1工作职责及设立原则
9.1.1监控中心负责完毕所管辖范围内无人值班变电站的设备监控，即对所管辖范围内无人值班变电站设备进行监视和对无人值班变电站断路器、主变分接头、中性点地刀及保护自动装置进行必要的遥控、遥调操作；操作队负责对所管辖范围内无人值班变电站进行设备巡视、电气操作和平常运营维护工作。
9.1.2监控中心、操作队在行政和业务上受变电运营管理部门领导，监控中心的电气遥控操作、事故及异常解决接受调度的统一指挥；操作队电气操作接受监控中心指挥，在事故解决时可直接接受调度指挥。
9.1.3操作队自行安排的设备定期轮换、实验操作，在操作前后必须报告监控中心。
9.1.4操作人员到达最远一个变电站行车时间不宜超过40分钟。
9.1.5一个监控中心设班长一名，技术员一名，值班负责人、正值班员、副值班员若干名；一个操作队设队长一名，副队长一名（按总人数规定规定），技术员一名，值班负责人、正值班员、副值班员若干名。
9.2人员素质规定及值班方式
9.2.1监控中心人员素质及值班方式
9.2.1.1监控中心人员必须经考试合格，持证上岗。
9.2.1.2班长、技术员、值班负责人及正值班员应具有该监控中心所辖最高电压等级变电站正值班员技术水平，熟悉各站运营方式及电网结构，能纯熟地进行变电站的各类异常及事故判断解决；副值班员能掌握各类设备的监控要点，纯熟进行各类遥控、遥调工作。
9.2.1.3班长、技术员原则上在监控中心上常白班，每个运营值值班负责人1人，正值班员至少1人，副值班员至少1人，保证监屏及变电站摇控操作需要。
9.2.1.4采用3值轮换连续值班方式，每值连续值班时间最长不超过24小时。
9.2.2操作队人员素质规定及值班方式
9.2.2.1操作队人员必须经考试合格，持证上岗。
9.2.2.2操作队队长、副队长、技术员、值班负责人及正值班员应具有该操作队所辖最高电压等级变电站正值班员技术水平，熟悉各变电站设备巡视检查要点，能纯熟地进行变电站的各类电气操作、异常及事故解决；副值班员必须熟悉变电设备巡视检查要点，掌握各类设备电气操作。
9.2.2.3操作队队长原则上在操作队上常白班。轮班方式下，每个运营值值班负责人1人、正值班员至少2人、副值班员若干名；非轮班方式下，一个操作队正值班员至少4人，副值班员若干名；无论何种值班方式，操作队必须保证变电设备巡视、现场操作及事故解决需要。
9.3调度操作管理
9.3.1监控中心调度操作管理
9.3.1.1监控中心受值班调度员统一指挥调度。
9.3.1.2监控中心当值正值班员及以上人员有权接受、回复调度指令。正值班员接受、回复调度指令后必须及时报告当值值班负责人。调度操作指令由值班负责人统一安排执行。
9.3.1.3值班调度员向监控中心下达调度指令必须采用三重命名，即变电站名称、设备名称、设备编号。
9.3.1.4值班调度员向监控中心下达调度指令。监控中心可对多个操作队管辖变电站设备进行遥控、遥调操作和现场操作指挥。需现场操作的操作指令由监控中心值班负责人下达给相应的操作队。
9.3.1.5计划检修工作，调度应提前一天告知监控中心，监控中心及时告知操作队。
9.3.1.6需要一个操作队离开办公基地进行计划检修的现场电气操作，每日不宜超过6个无人值班变电站。
9.3.2操作队调度操作管理
9.3.2.1操作队的现场操作接受监控中心值班负责人统一指挥。
9.3.2.2监控中心向操作队发出的操作指令必须采用三重命名，即变电站名称、设备名称、设备编号。
9.3.2.3事故解决时，操作队现场正值班员可在变电站直接接受、回复调度指令及报告事故情况，并及时与监控中心取得联系。
9.3.2.4操作队人员应在计划工作开始和结束前到达变电站，并及时与监控中心取得联系。
9.3.2.5操作队人员到达现场后，必须再次向监控中心确认操作任务，核对运营方式，操作内容经五防判断后，方可按操作指令（监控下达的指令）执行操作。
9.4运营管理
9.4.1值班管理
9.4.1.1监控中心值班管理
9.4.1.1.1监控中心每值必须安排专人负责监屏，及时记录并报告各种事故和异常现象，并保证遥信位置与现场设备状态一致。
9.4.1.1.2当无人值班变电站由于设备、通道等故障，导致站端所有或部分重要数据不能正常传输至监控中心，监控中心应立即告知操作队到现场值班，并告知值班调度员，直至正常。
9.4.1.2操作队值班管理
9.4.1.2.1操作队应有自己的值班室，保证24小时有人值班。
9.4.1.2.2必要时操作队派人到无人值班变电站恢复少人值班。
9.4.2交接班管理
监控中心和操作队交接班管理按照《中国南方电网有限责任公司交接班标准》执行。
9.4.3设备巡视管理
9.4.3.1监控中心设备巡视管理
按监控项目及规定监视所辖变电站信号、信息和图像监控画面，每值必须核对所辖变电站一次接线方式与值班记录薄内容相吻合。
9.4.3.2操作队设备巡视管理
9.4.3.2.1正常情况下，无人值班变电站设备巡视周期每站每月不少于一次。
9.4.3.2.2设备异常、法定节假日及有重要保供电任务规定期必须增长设备巡视次数。
9.4.3.2.3设备测温每月不得少于一次。
10图纸资料管理
10.1总体规定
10.1.1集控中心、监控中心和操作队必须制定“图纸资料管理制度”。
10.1.2技术员是图纸、资料管理负责人，应对变电站的竣工图纸、设备使用及技术说明书、生产记录、生产报表及相关文献、各种标准等进行统一管理。
竣工图纸实行电子化管理。新、改、扩建工程竣工后移必须交电子图册；过去已移交生产的设备必须及时收集或补充。
10.1.3变电站资料按以下规定进行管理，每个资料盒内应建立目录，有明确的资料存放目录清单，供使用时检索，并能保证图纸、资料随时取阅。
10.1.3.1资料室资料盒存放以下资料
a竣工图纸Z1
b设备使用及技术说明书Z2
c历史生产记录Z3
d职工培训档案Z4
10.1.3.2办公室资料盒存放以下资料
a各种技术标准及规程B1
b管理标准、制度B2
c相关文献B3
d生产报表B4
e班组管理记录B5
f历史“两票”B6
g历史“三措”B7
10.1.3.3控制室存放以下资料
a生产记录K1
b本月工作票票夹K2
c本月操作票K3
d当前施工“三措”K4
e常用指示图表K5
f继电保护及安全自动装置定值告知书K6
g当前危险点及控制措施单K7
10.2资料具体内容及编号
10.2.1资料室存放
10.2.1.1竣工图纸应含以下内容（若需多个资料盒，则在编号后再加编号，例：Z1—1、……、Z1—X；Z1—1/Y、……Z1—X/Y，其中X代表第几盒，Y代表共有多少盒）,资料归类存放办法按照设计图归类。
a一次系统接线图
b全站平、断面图
c征地红线图
d继电保护及安全自动装置原理图、安装图
e站端远动设备展开图、安装图
f站用电系统接线图
g正常和事故照明接线图
h电缆敷设图
i接地装置敷设图
j直击雷保护范围图
k地下隐蔽工程图
l直流系统及熔丝配置图
m消防系统图
n其它
10.2.1.2设备使用及技术说明书
a主变压器Z2－1
b断路器Z2－2
c隔离开关Z2－3
d继电保护及自动装置Z2－4
e安全稳定控制装置Z2－5
f直流系统Z2－6
g四小器Z2－7
h监控系统Z2－8
i消防系统Z2－9
j电抗器组Z2－10
k电容器组Z2－11
l高抗Z2－12
m其他设备Z2－13
10.2.2办公室存放
10.2.2.1各种技术标准及规程B1
10.2.2.2管理标准、制度装订为一本B2
10.2.2.3相关文献
a行政文献B3－1
b生产技术文献B3－2
c安全管理文献B3－3
d事故通（快）报B3－4
10.2.2.4生产报表B4
纸质报表
10.2.2.5班组管理记录B5
未上变电生产信息系统的纸质记录
10.2.2.6历史“两票”B6
10.2.2.7历史“三措”B7
10.2.2.8工作计划和培训计划B8
10.2.3控制室存放
10.2.3.1生产记录K1
未上变电生产信息系统的纸质记录
10.2.3.2工作票夹
当月工作票（含安全措施单及技术交底单）
a未终结工作票（含间断票）K2-1
b“工作终结”工作票K2-2
c“工作票终结”工作票K2-3
d待许可工作票K2-4
10.2.3.3操作票夹
当月操作票
a执行中操作票（跟随操作组）K3-1-1、K3-1-2
b待执行操作票（跟随操作组）K3-2
c“已执行”、“作废”、“未执行”操作票K3-3
10.2.3.4当前施工“三措”夹K4
正在执行和即将执行的“三措”
10.2.4生产指示图表管理
指示图表放于集控中心控制室、监控中心控制室、操作队办公室或变电站控制室，若有变化必须立即更新。
10.2.4.1集控中心应配备的生产指示图表，按以下顺序存放在以下2个文献夹内，放于集控中心控制室，若有变化必须立即更新。
生产指示图表(K5-1)
a、紧急情况使用及常用工作电话表
b、有权发布调度操作指令人员名单
c、经批准的各站事故紧急拉闸限电序位表及超计划用电限电序位表
d、工作票签发人、工作负责人、工作许可人及有权单独巡视高压设备人员名单文献
e、各站一次接线图
f、各站安全稳定控制装置控制策略表
g、各站设备定期实验轮换周期表
h、各站主设备重要参数表（型号、额定容量和最大允许电流）
生产指示图表(K5-2)
a、各站消防定置图
b、各站站用系统图
c、各站直流系统图（含空开、熔断器配置表）
d、各站设备巡视路线图
e、各站设备状态评价结果表
10.2.4.2监控中心应配备的生产指示图表，按以下顺序存放在以下2个文献夹内，放于监控中心控制室内，若有变化必须立即更新。
生产指示图表(K5-1)
a、紧急情况使用及常用工作电话表
b、有权发布调度操作命令人员名单
c、经批准的各站事故紧急拉闸限电序位表及超计划用电限电序位表
d、工作票签发人、工作负责人、工作许可人及有权单独巡视高压设备人员名单文献
e、各站一次接线图
f、各站安全稳定控制装置控制策略表
g、各站设备定期实验轮换周期表
h、各站主设备重要参数表（型号、额定容量和最大允许电流）
生产指示图表(K5-2)
各站设备状态评价结果表
10.2.4.3操作队应配备的生产指示图表，按以下顺序存放在以下2个文献夹内，放于操作队基地办公室，若有变化必须立即更新。
生产指示图表(K5-1)
a、紧急情况使用及常用工作电话表
b、有权发布调度操作命令人员名单
c、经批准的各站事故紧急拉闸限电序位表及超计划用电限电序位表
d、工作票签发人、工作负责人、工作许可人及有权单独巡视高压设备人员名单文献
e、各站一次接线图
f、各站安全稳定控制装置控制策略表
g、各站设备定期实验轮换周期表
h、各站主设备重要参数表（型号、额定容量和最大允许电流）
生产指示图表(K5-2)
a、各站消防定置图
b、各站站用系统图
c、各站直流系统图（含空开、熔断器配置表）
d、各站设备巡视路线图
e、各站设备状态评价结果表
10.2.5继电保护及安全自动装置定值告知书K6
集控中心、监控中心控制室和操作队办公室均应存放各站继电保护及安全自动装置定值告知书。
10.2.6当前危险点及控制措施单K7
集控中心、监控中心控制室和操作队办公室均应存放管辖站当前危险点及控制措施单；无人值班变电站存放本站当前危险点及控制措施单。当前危险点及控制措施单存放于“当前危险点及控制措施单”文献夹内。
10.3无人值班变电站应配备以下记录及图表
a、设备巡视测温记录（存主控室）
b、蓄电池测量记录（存主控室）
c、站用电系统图（存主控室）
d、直流系统图（含空开、熔断器配置表）
e、安全工器具检查表（存放在安全工器具室）
f、备品备件检查登记表（存放在备品备件室）
g、设备检修记录（存放于无生产管理信息系统站主控室）
11其他管理
11.1“两票”管理：按照贵州电网公司《工作票、操作票使用管理标准》执行。
11.2工器具管理：无人值班变电站安全工器具应存放于各站安全工器具室内（除附件规定者外），并按标准配置；安全工器具定置存放，工器具完好情况检查列为变电站巡视检查工作项目，每次检查必须做好检查情况登记。
11.3防误闭锁装置管理：集控中心、监控中心或操作队应定期检查集中五防和站端防误闭锁装置，保持其完善、完好。
11.4车辆及通讯设备管理：操作车辆及通讯装备等均应视为变电站基本工具，随时保持完好，不得随意拆、借。
11.5后勤管理：变电站绿化、场地及建筑物清洁维护、安全保卫及运营人员炊事服务等后勤工作由本公司相关部门统一安排，实行物业化管理。
