《模具设计与制造》阶段试题2答案.doc

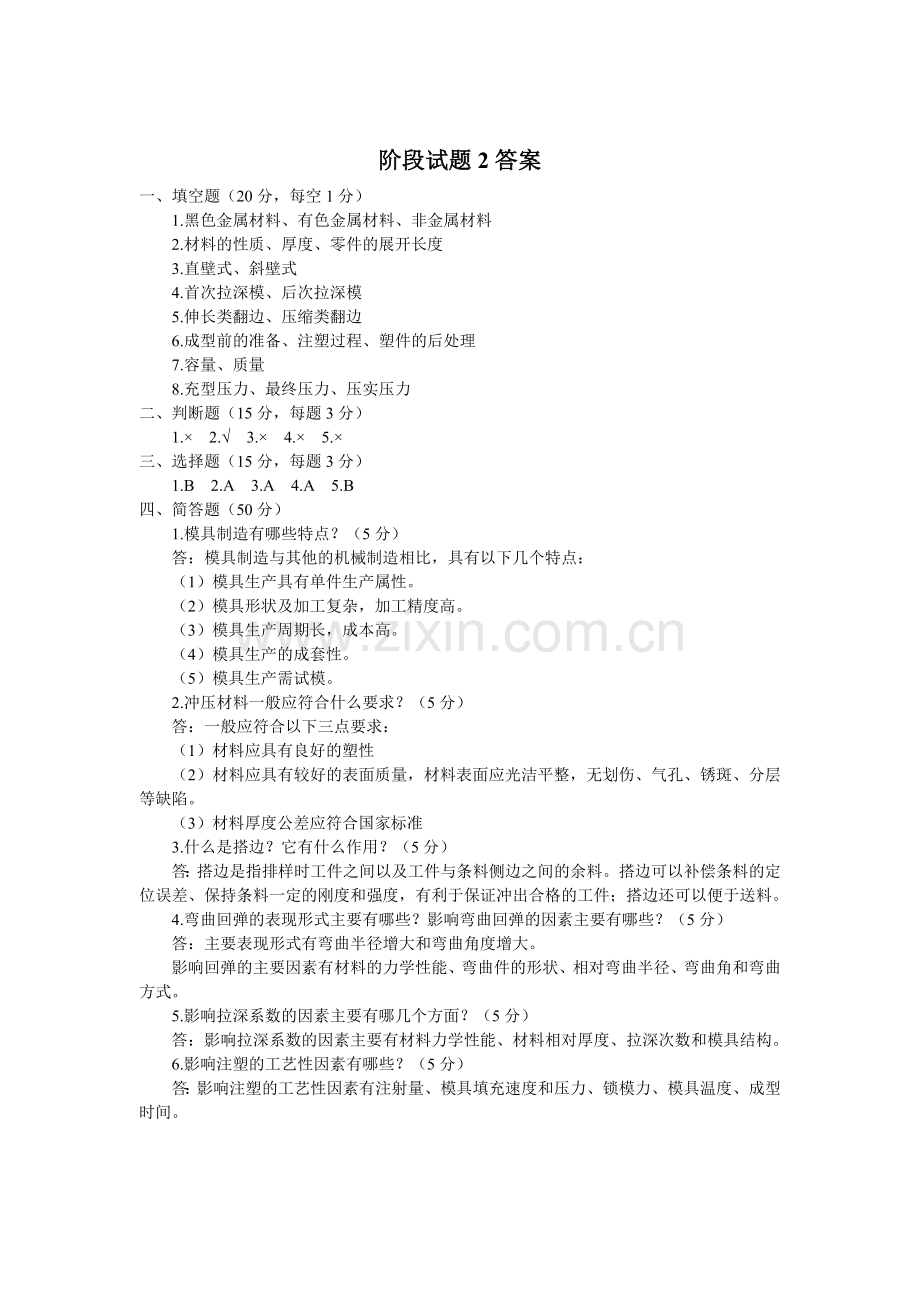

阶段试题2答案
一、填空题（20分，每空1分）
1.黑色金属材料、有色金属材料、非金属材料
2.材料的性质、厚度、零件的展开长度
3.直壁式、斜壁式
4.首次拉深模、后次拉深模
5.伸长类翻边、压缩类翻边
6.成型前的准备、注塑过程、塑件的后处理
7.容量、质量
8.充型压力、最终压力、压实压力
二、判断题（15分，每题3分）
1.× 2.√ 3.× 4.× 5.×
三、选择题（15分，每题3分）
1.B 2.A 3.A 4.A 5.B
四、简答题（50分）
1.模具制造有哪些特点？（5分）
答：模具制造与其他的机械制造相比，具有以下几个特点：
（1）模具生产具有单件生产属性。
（2）模具形状及加工复杂，加工精度高。
（3）模具生产周期长，成本高。
（4）模具生产的成套性。
（5）模具生产需试模。
2.冲压材料一般应符合什么要求？（5分）
答：一般应符合以下三点要求：
（1）材料应具有良好的塑性
（2）材料应具有较好的表面质量，材料表面应光洁平整，无划伤、气孔、锈斑、分层等缺陷。
（3）材料厚度公差应符合国家标准
3.什么是搭边？它有什么作用？（5分）
答：搭边是指排样时工件之间以及工件与条料侧边之间的余料。搭边可以补偿条料的定位误差、保持条料一定的刚度和强度，有利于保证冲出合格的工件；搭边还可以便于送料。
4.弯曲回弹的表现形式主要有哪些？影响弯曲回弹的因素主要有哪些？（5分）
答：主要表现形式有弯曲半径增大和弯曲角度增大。
影响回弹的主要因素有材料的力学性能、弯曲件的形状、相对弯曲半径、弯曲角和弯曲方式。
5.影响拉深系数的因素主要有哪几个方面？（5分）
答：影响拉深系数的因素主要有材料力学性能、材料相对厚度、拉深次数和模具结构。
6.影响注塑的工艺性因素有哪些？（5分）
答：影响注塑的工艺性因素有注射量、模具填充速度和压力、锁模力、模具温度、成型时间。

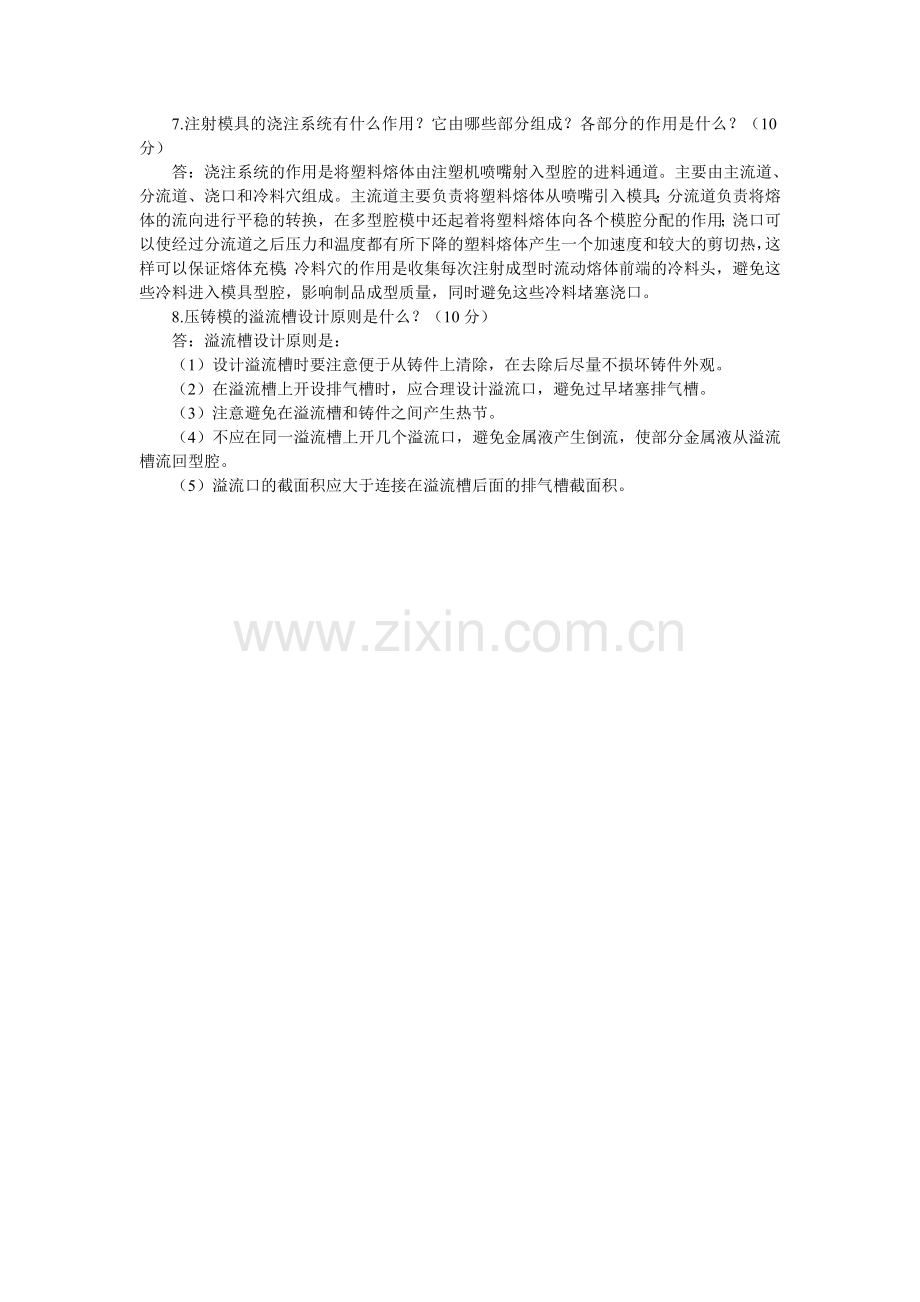

7.注射模具的浇注系统有什么作用？它由哪些部分组成？各部分的作用是什么？（10分）
答：浇注系统的作用是将塑料熔体由注塑机喷嘴射入型腔的进料通道。主要由主流道、分流道、浇口和冷料穴组成。主流道主要负责将塑料熔体从喷嘴引入模具；分流道负责将熔体的流向进行平稳的转换，在多型腔模中还起着将塑料熔体向各个模腔分配的作用；浇口可以使经过分流道之后压力和温度都有所下降的塑料熔体产生一个加速度和较大的剪切热，这样可以保证熔体充模；冷料穴的作用是收集每次注射成型时流动熔体前端的冷料头，避免这些冷料进入模具型腔，影响制品成型质量，同时避免这些冷料堵塞浇口。
8.压铸模的溢流槽设计原则是什么？（10分）
答：溢流槽设计原则是：
（1）设计溢流槽时要注意便于从铸件上清除，在去除后尽量不损坏铸件外观。
（2）在溢流槽上开设排气槽时，应合理设计溢流口，避免过早堵塞排气槽。
（3）注意避免在溢流槽和铸件之间产生热节。
（4）不应在同一溢流槽上开几个溢流口，避免金属液产生倒流，使部分金属液从溢流槽流回型腔。
（5）溢流口的截面积应大于连接在溢流槽后面的排气槽截面积。
