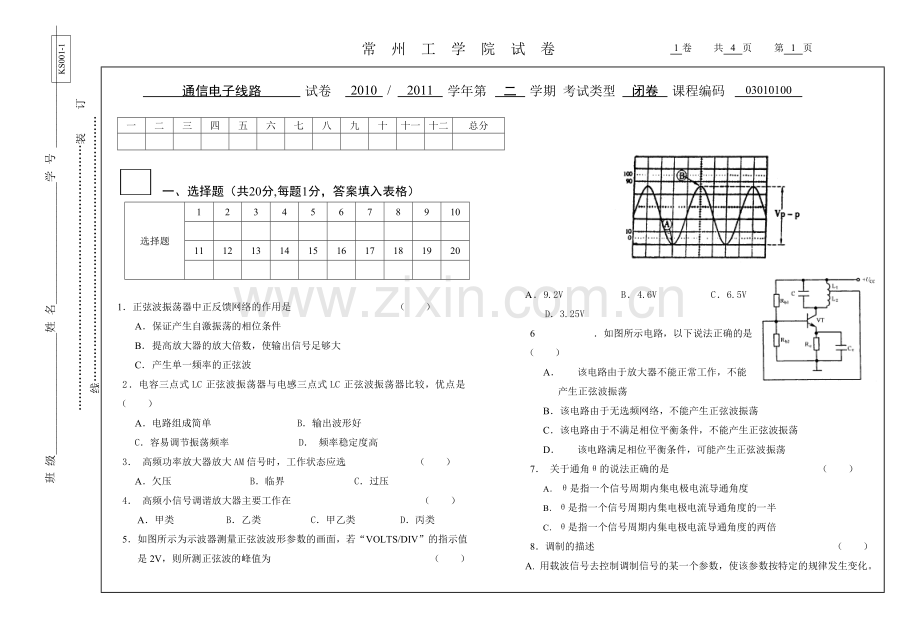

常 州 工 学 院 试 卷1卷 共4页 第4页班 级_姓 名_学 号 _装 订 线班 级_姓 名_学 号 _装 订 线 一、选择题（共20分,每题1分，答案填入表格）选择题12345678910111213141516171819201正弦波振荡器中正反馈网络的作用是 （ ）A 保证产生自激振荡的相位条件 B 提高放大器的放大倍数，使输出信号足够大 C 产生单一频率的正弦波 2电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是 （ ）A电路组成简单 B输出波形好 C容易调节振荡频率 D 频率稳定度高 3 高频功率放大器放大AM信号时，工作状态应选 （ ）A欠压 B临界 C过压 4 高频小信号调谐放大器主要工作在 （ ）A甲类 B乙类 C甲乙类 D丙类 5如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为 （ ） A9.2V B4.6V C6.5V D3.25V 6如图所示电路，以下说法正确的是 （ ）A 该电路由于放大器不能正常工作，不能产生正弦波振荡B 该电路由于无选频网络，不能产生正弦波振荡C 该电路由于不满足相位平衡条件，不能产生正弦波振荡D 该电路满足相位平衡条件，可能产生正弦波振荡 7 关于通角的说法正确的是 （ ）A 是指一个信号周期内集电极电流导通角度 B 是指一个信号周期内集电极电流导通角度的一半 C 是指一个信号周期内集电极电流导通角度的两倍 8调制的描述 （ ）A. 用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。B.用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。C. 用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。 9在波形上它的包络与调制信号形状完全相同的是 （ ）AAM BDSB CSSB DVSB 10混频器与变频器的区别 （ ）A混频器包括了本振电路 B变频器包括了本振电路C两个都包括了本振电路 D两个均不包括本振电路 11直接调频与间接调频相比，以下说法正确的是 （ ）A直接调频频偏较大，中心频率稳定 B间接调频频偏较大，中心频率不稳定C直接调频频偏较大，中心频率不稳定 D间接调频频偏较大，中心频率稳定 12一同步检波器，输入信号为uS =UScos（C）t，恢复载波ur =Urcos（C t）,输出信号将产生 （ ）A振幅失真 B频率失真 C相位失真 13鉴频特性曲线的调整内容不包括 （ ）A零点调整 B频偏调整C线性范围调整 D对称性调整 14某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为 （ ）A干扰哨声 B互调干扰C镜像干扰 D交调干扰 15调频信号uAM(t)=UCcos（Ctmfsint）经过倍频器后，以下说法正确的是（ ）A 该调频波的中心频率、最大频偏及均得到扩展，但mf不变B 该调频波的中心频率、mf及均得到扩展，但最大频偏不变C 该调频波的中心频率、最大频偏及mf均得到扩展，但不变D 该调频波最大频偏、及mf均得到扩展，但中心频率不变 16一同步检波器，输入信号为uS =UScos（C）t，恢复载波ur =Urcos（C）t,输出信号将产生 （ ） A振幅失真 B频率失真 C相位失真 17调幅波的信息包含在它的 （ ） A频率变化之中 B幅度变化之中 C相位变化之中18混频电路又称变频电路，在变频过程中以下正确叙述是 （ ）A信号的频谱结构发生变化 B信号的调制类型发生变化C信号的载频发生变化 19同步检波器要求接收端载波与发端载波 （ ） A频率相同、幅度相同 B相位相同、幅度相同 C频率相同、相位相同 D频率相同、相位相同、幅度相同20下图所示框图能实现何种功能？ （ ） 其中us(t)= Uscosstcost， uL(t)= ULcosLt A振幅调制 B调幅波的解调 C混频 D鉴频 二、填空题（20分,每空2分）1.放大器的噪声系数NF是指输入端的 与输出端的 两者的比值，用分贝表示即为 。2电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为 ，发射极至基极之间的阻抗Zbe性质应为 ，基极至集电极之间的阻抗Zcb性质应为 。 3解调是调制的 过程。振幅调制信号的解调电路称为振幅 ，它的作用是 。 4常用的混频电路有 、 和 等。 5调频和调幅相比，调频的主要优点是 、 和 。 三、简答题（共20分，每题5分）1无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 2锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？答：3. 小信号谐振放大器与谐振功率放大器的主要区别是什么？答：4. 高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？ 四、应用和计算题（共40分，每题10分）1、画出混频器的组成框图及混频前后的波形图，并简述混频器的工作原理。 （10分）解：2、如图所示为末级谐振功率放大器原理电路，工作在临界状态，图中C2为耦合电容，输出谐振回路由管子输出电容以及元件L1、L2、C1组成，外接负载天线的等效阻抗近似为电阻。现将天线短路、开路，试分别分析电路工作状态如何变化？功率管是否安全？ （10分） 解：3、已知载波电压uC(t)=5cos2106t，调制信号电压u(t)=2cos2103t，令常数ka1。试：1) 写出调幅表达式；2) 求调幅系数及频带宽度；3) 画出调幅波的波形和频谱图。 （10分）解：4、已知：调幅波表达式为uAM（t）=10（1+0.6cos23102t+0.3cos2 3103t)cos2106t (v)求：1）调幅波中包含的频率分量与各分量的振幅值。2）画出该调幅波的频谱图并求出其频带宽度BW。 （10分）解： 班 级_姓 名_学 号 _装 订 线
