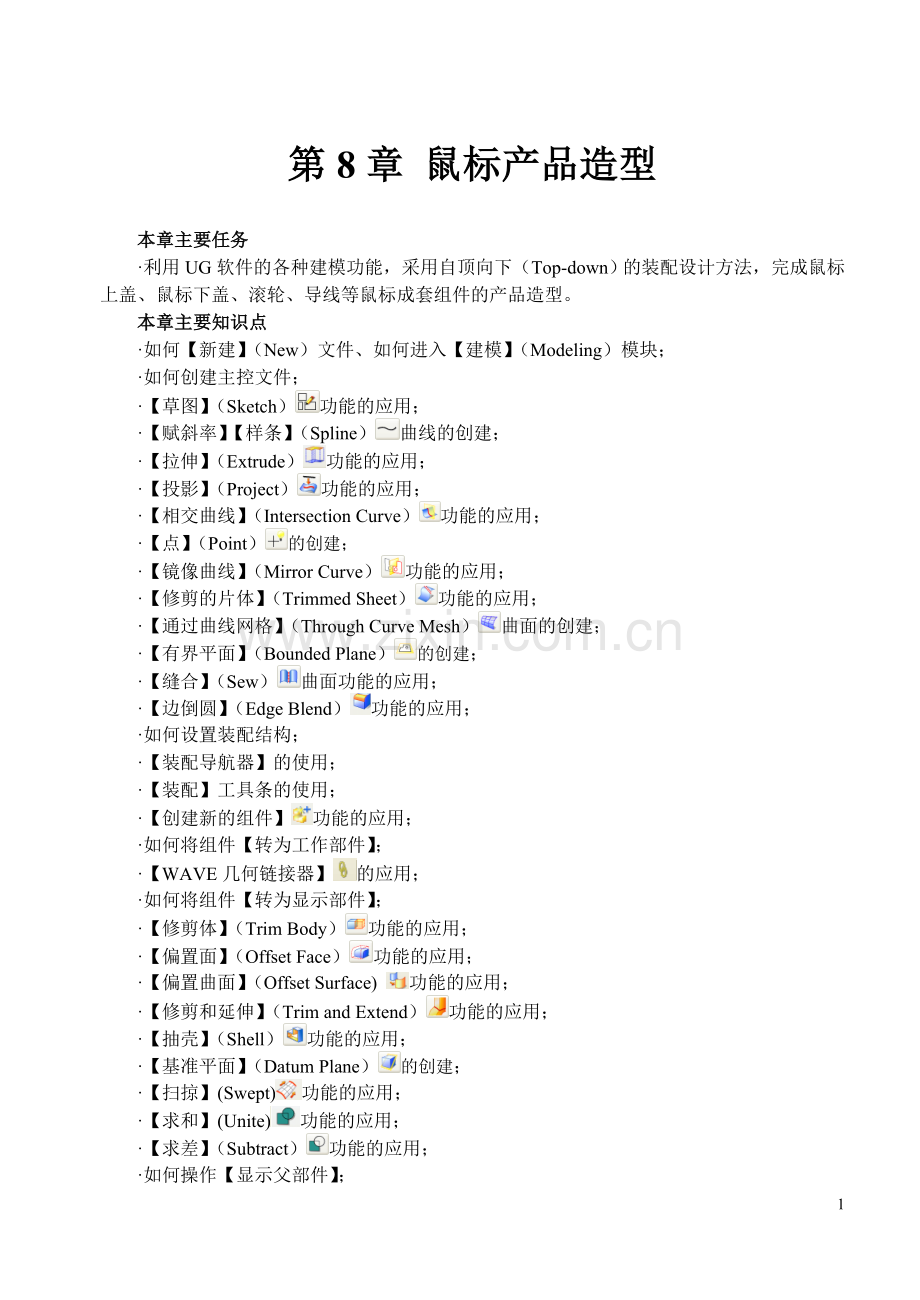

第8章 鼠标产品造型
本章主要任务
·利用UG软件的各种建模功能，采用自顶向下（Top-down）的装配设计方法，完成鼠标上盖、鼠标下盖、滚轮、导线等鼠标成套组件的产品造型。
本章主要知识点
·如何【新建】（New）文件、如何进入【建模】（Modeling）模块；
·如何创建主控文件；
·【草图】（Sketch）功能的应用；
·【赋斜率】【样条】（Spline）曲线的创建；
·【拉伸】（Extrude）功能的应用；
·【投影】（Project）功能的应用；
·【相交曲线】（Intersection Curve）功能的应用；
·【点】（Point）的创建；
·【镜像曲线】（Mirror Curve）功能的应用；
·【修剪的片体】（Trimmed Sheet）功能的应用；
·【通过曲线网格】（Through Curve Mesh）曲面的创建；
·【有界平面】（Bounded Plane）的创建；
·【缝合】（Sew）曲面功能的应用；
·【边倒圆】（Edge Blend）功能的应用；
·如何设置装配结构；
·【装配导航器】的使用；
·【装配】工具条的使用；
·【创建新的组件】功能的应用；
·如何将组件【转为工作部件】；
·【WAVE几何链接器】的应用；
·如何将组件【转为显示部件】；
·【修剪体】（Trim Body）功能的应用；
·【偏置面】（Offset Face）功能的应用；
·【偏置曲面】（Offset Surface) 功能的应用；
·【修剪和延伸】（Trim and Extend）功能的应用；
·【抽壳】（Shell）功能的应用；
·【基准平面】（Datum Plane）的创建；
·【扫掠】(Swept)功能的应用；
·【求和】(Unite)功能的应用；
·【求差】（Subtract）功能的应用；
·如何操作【显示父部件】；
·【球】(Sphere) 的创建；
·【管道】（Tube）功能的应用；
·如何创建唇特征。

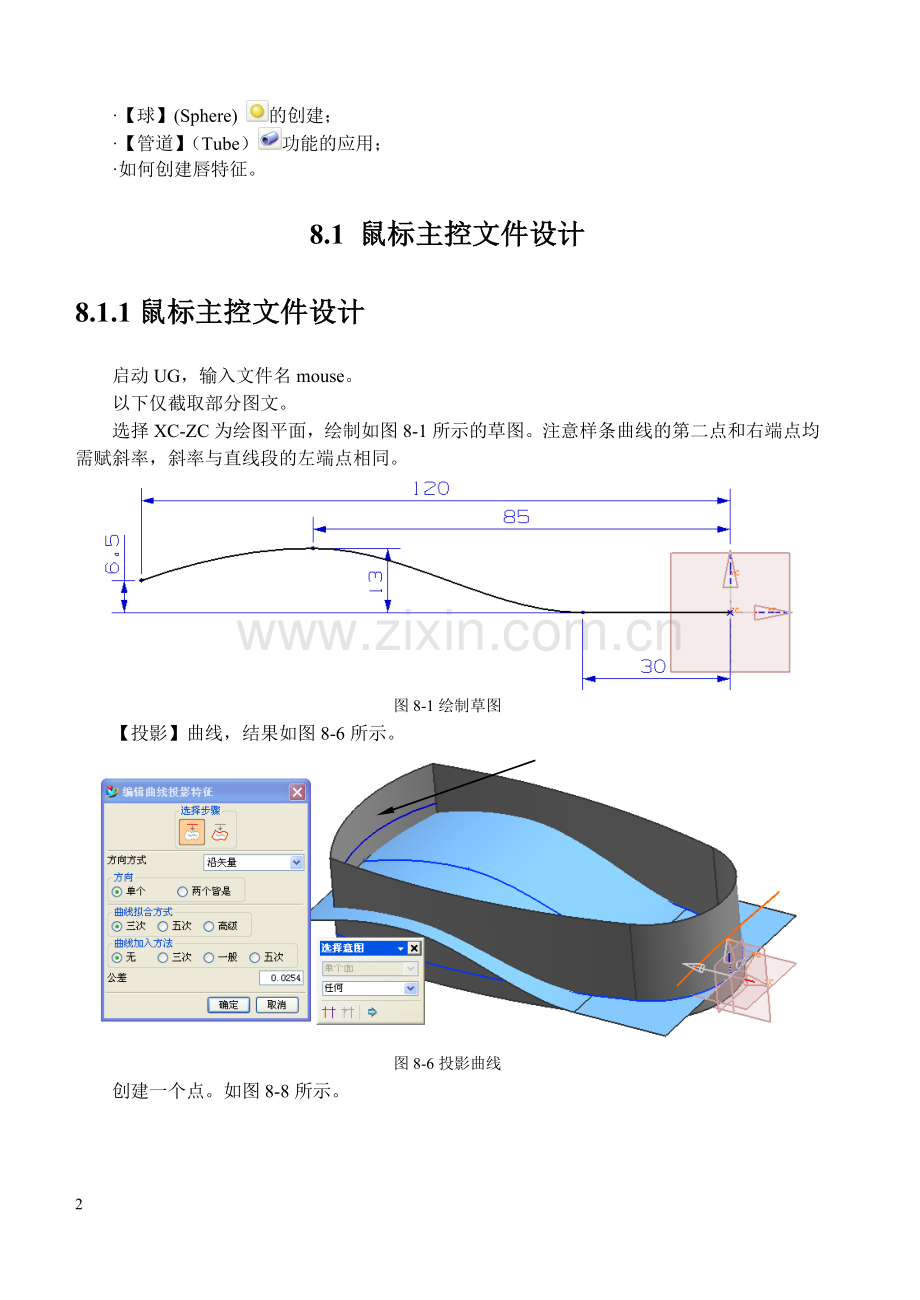

8.1 鼠标主控文件设计
8.1.1鼠标主控文件设计
启动UG，输入文件名mouse。
以下仅截取部分图文。
选择XC-ZC为绘图平面，绘制如图8-1所示的草图。注意样条曲线的第二点和右端点均需赋斜率，斜率与直线段的左端点相同。

图8-1绘制草图
【投影】曲线，结果如图8-6所示。

图8-6投影曲线
创建一个点。如图8-8所示。
曲线

图8-8创建交点
创建一个点。如图8-9所示。
曲线

图8-9创建交点
投影曲线，结果如图8-12所示。
投影面

图8-12投影曲线
将第12步绘制的草图曲线投影到后侧曲面上，投影的矢量方向为+YC，结果如图8-13所示。
投影面

图8-13投影曲线

【镜像曲线】，将上一步创建的投影曲线镜像到另一侧，镜像面为XC-ZC基准面，结果如图8-15所示。

图8-15镜像曲线
【修剪的片体】，选择图8-16所示的曲面和修剪曲线，修剪结果如图8-17所示。
修剪曲线
要修剪的曲面

图8-16修剪曲面

图8-17修剪曲面结果
将图8-2拉伸的曲面显示出来，最终的鼠标主控文件如图8-26所示。保存。
显示此曲面

图8-26鼠标主控文件
8.1.2鼠标装配结构设置
创建鼠标装配组件
（1）打开前面创建的鼠标主控文件，在【装配导航器】的空白处单击右键，在弹出的右键快捷菜单中选择【WAVE模式】选项，如图8-27所示。
（2）在【起始】菜单中打开【装配】工具条，单击【装配】工具条中的【创建新的组件】图标，直接单击中键确定，弹出【选择部件名】对话框，在【文件名】栏中输入“mouse_top”，单击【OK】，这时在【装配导航器】中可以看到多了一个部件“mouse_top”，完成鼠标上盖主体部件名的指定。
（3）重复上一步操作，分别指定鼠标按键部件名为“mouse_button”；鼠标下盖部件名为“mouse_bottom”；鼠标滚轮部件名为“wheel”；导线部件名为“cable”。此时的【装配导航器】结构如图8-28所示。

图8-27选择WAVE模式 图8-28装配结构 图8-29转换工作部件

链接几何体

8.2 鼠标上盖产品造型
8.2.1鼠标上盖主体设计

图8-31修剪体
【偏置曲面】，如图8-33所示。

图8-33偏置曲面
【修剪和延伸】……【缝合】，将修剪后的所有曲面缝合。结果如图8-42所示。

图8-42缝合曲面
【偏置面】，偏置图8-44箭头所指的曲面，偏置值为-0.5。

图8-44偏置面
创建唇特征。如图8-46所示。

图8-46创建唇特征
【偏置面】，结果如图8-52所示。

图8-52偏置面

图8-54拉伸结果
8.2.2鼠标按键设计
在【装配导航器】中将鼠标指针放在“mouse_top”部件上，单击鼠标右键，在弹出的右键快捷菜单中选择【显示父部件】选项，移动鼠标指针选择父部件“mouse”，回到“mouse”装配部件中。
在“mouse”装配部件的【装配导航器】中将鼠标指针放在“mouse_button”部件上，单击鼠标右键，在弹出的右键快捷菜单中选择【转为显示部件】选项，将鼠标按键“mouse_button”转为显示部件，开始对鼠标按键进行详细设计。
单击【修剪体】图标，执行两次【修剪体】操作，第一次留下上半部分，第二次留下鼠标按键部分，如图8-55所示。

图8-55修剪体
创建一个拉伸体，如图8-63所示。
拉伸边缘

图8-63创建拉伸体
绘制如图8-75所示的草图。

图8-75绘制草图
选择图8-76所示的上表面为绘图平面，绘制如图8-77所示的草图。

图8-77绘制草图 图8-78拉伸求差
绘制草图、【拉伸】、【求差】，结果如图8-81所示。

图8-80绘制草图

图8-81拉伸求差
8.3 鼠标下盖产品造型
8.3.1鼠标下盖设计
打开鼠标文件“mouse”。在【装配导航器】中将鼠标指针放在“mouse_bottom”部件上，单击鼠标右键，在弹出的右键快捷菜单中选择【转为显示部件】选项，将鼠标下盖主体部件“mouse_ bottom”转为显示部件，对鼠标下盖主体进行详细设计。
【修剪体】，利用分型面修剪实体，保留下半部分，如图8-82所示。

图8-82修剪体
创建唇特征。如图8-85所示。

图8-85创建唇特征
在【装配导航器】中将鼠标指针放在“mouse_bottom”部件上，单击鼠标右键，在弹出的右键快捷菜单中移动鼠标指针选择【显示父部件】选项，选择“mouse”，打开父部件“mouse”。
在鼠标文件“mouse”中只显示鼠标下盖“mouse_ bottom”和鼠标按键“mouse_ button”两个部件，其他部件包括曲面、草图曲线等全部隐藏。如图8-86所示。

图8-86显示鼠标下盖和鼠标按键
绘制草图，创建透光孔，如图8-96所示。

图8-95绘制草图 图8-96创建透光孔
鼠标下盖设计结果如图8-97所示。

图8-97鼠标下盖设计结果
8.3.2鼠标滚轮设计
按步骤操作，完成鼠标滚轮的设计。结果如图8-102所示。

图8-101拉伸滚轮 图8-102倒圆角
8.3.3导线设计

最终设计完成的鼠标如图8-104所示。

图8-104鼠标完成图
