直齿圆柱齿轮的画法
学习情境
模块八 装配图
课程内容
任务1 装配图及其标注
课时
2
学习目标
1. 了解装配图的作用与内容
2．了解掌握装配图的规定画法、特殊画法，标注
主要内容（*重点、难点）
教学设计与组织
教学重点：
装配图的规定画法与特殊画法
教学难点：
装配图的画法、标注
【教学设计】
小结
课堂练习
知识点讲解
任务概述

【教学组织】
班级授课
教学地点
教学仪器设备

多媒体课件；挂图；教具
教学时间
教学内容
教学方法
45分钟

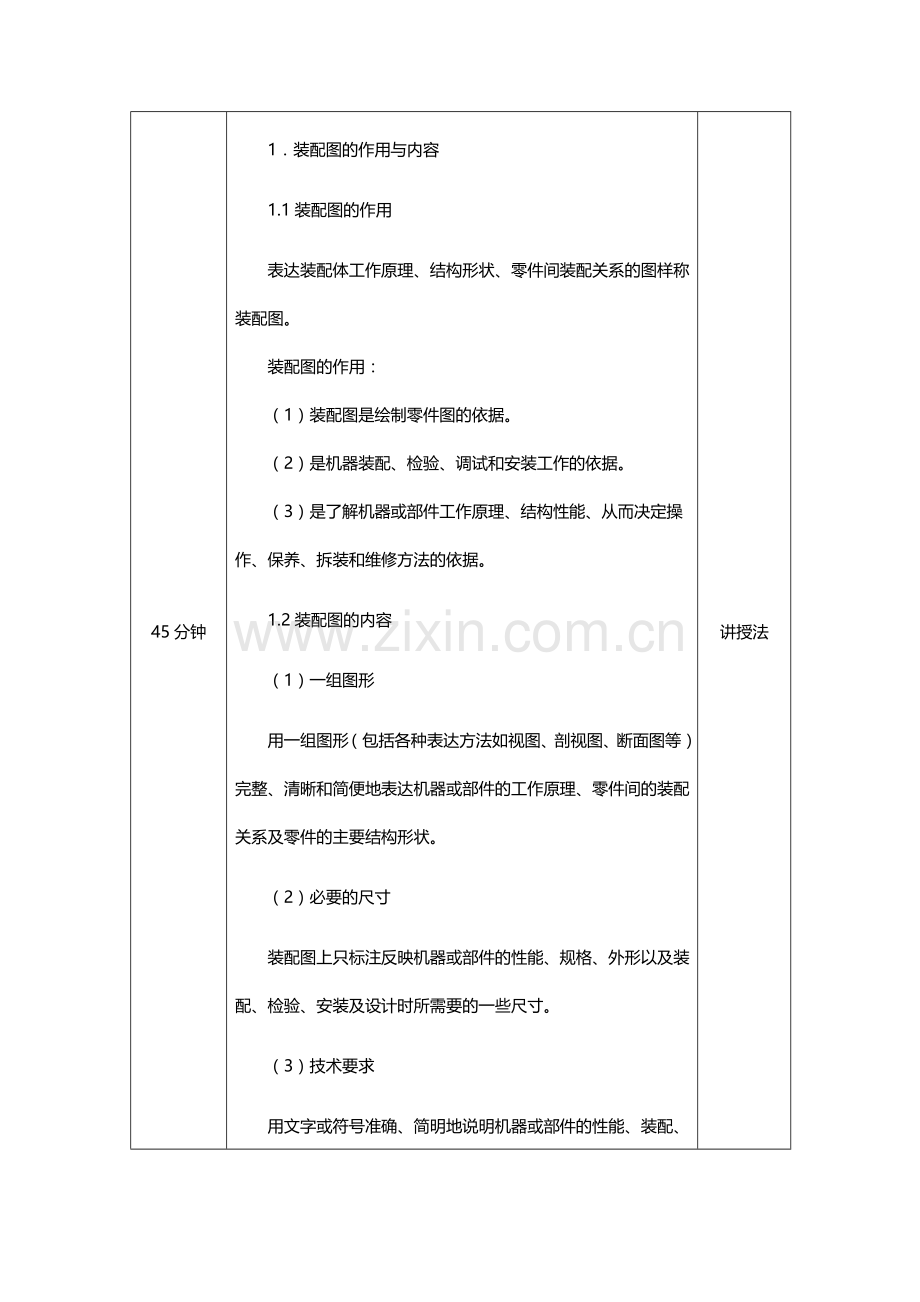

1．装配图的作用与内容
1.1装配图的作用
表达装配体工作原理、结构形状、零件间装配关系的图样称装配图。
装配图的作用：
（1）装配图是绘制零件图的依据。
（2）是机器装配、检验、调试和安装工作的依据。
（3）是了解机器或部件工作原理、结构性能、从而决定操作、保养、拆装和维修方法的依据。
1.2装配图的内容
（1）一组图形
用一组图形（包括各种表达方法如视图、剖视图、断面图等）完整、清晰和简便地表达机器或部件的工作原理、零件间的装配关系及零件的主要结构形状。
（2）必要的尺寸
装配图上只标注反映机器或部件的性能、规格、外形以及装配、检验、安装及设计时所需要的一些尺寸。
（3）技术要求
用文字或符号准确、简明地说明机器或部件的性能、装配、检验、调整，验收，试验和使用、维修等，包括装配要求、使用要求、检验要求三方面的内容。

（a） 外形图 （b） 装配图
图7-1 球阀立体图

图7-2 球阀装配图
（4）标题栏、序号和明细栏
装配图上要用标题栏注明机器或部件的名称、规格、比例、图号以及设计、制图者的姓名等。
装配图上须对每种零件或组件进行编号，按某种方式进行正确的排序，并按一定规范编制明细栏，在明细栏中依次填写各类零件的序号、名称、规格、数量、材料等内容。
2.装配图的视图表示法
2.1装配图的基本画法及视图选择
注意：
机件的各种表达方法和选用原则，不仅适用于零件图，也完全适用于机器或部件的装配图。
装配图不要求把每个零件的形状完全表达清楚。
装配图的视图选择的一般原则：
（1）尽量选择最能反映机器（或部件）工作原理、各零件间装配关系及装配体上主要零件的结构形状的视图为主视图。
（2）主视图的选择应尽量符合工作位置原则，或主要装配轴线和主要安装面呈水平或铅直位置。
（3）选择适当的其他视图或表达方法与主视图形成互补关系，补充表达装配体上尚未表达清楚的装配关系、工作原理、主要零件的结构形状等。
（4）国家标准对装配图的表达还规定了规定画法和特殊画法。
2.2装配图的规定画法
2.2.1接触面（或配合面）和非接触面的画法
（1）两零件的接触面或配合面，只画一条线表示公共轮廓。因此间隙配合即使间隙较大也必须画一条线。
（2）相邻两零件的非接触面或非配合面，应画两条线，表示各自的轮廓。因此相邻两零件的基本尺寸不相同时，即使间隙很小也必须画两条线。
2.2.2剖面线的画法
（1）相邻两零件的剖面线的倾斜方向应相反或方向相同而间隔应不同，以区分不同的零件。
（2）同一零件在同一张装配图的不同视图，其剖面线的方向和间隔都必须相同。
2.2.3标准件和实心件纵向剖切时的画法
标准件（如螺栓、螺母、键、销等）和实心的轴、连杆、拉杆、手柄等零件，纵向剖切且剖切平面通过轴线（或对称平面）均按不剖绘制，只画其外形。
当需表达标准件或实心件的局部结构，如键槽、销孔、凹坑等，可用局部剖视图画出。

图7-3 装配图画法
2.3装配图的特殊画法
2.3.1拆卸画法
当某些零件的投影遮住了其他零件需表达的结构或装配关系，或某些零件在某一视图上不需要再画出时，可假想将其拆去，只画出所要表达部分的视图，并在该视图上方加注“拆去××等”。
2.3.2沿结合面剖切画法
在装配图中，不表达某些零件的内部结构时，可沿两零件间的结合面剖切后进行投影，称为沿结合面剖切画法。
2.3.3单独表达某零件的画法
在装配图中，如所选视图已将大部分零件的结构和形状表达清楚，仅有少数零件的某些方面还未表达清楚时，可单独画出这些零件的视图或剖视图。
2.3.4假想画法
当需要表示运动零（部）件的运动范围或极限位置时，可将运动件画在一个极限位置，在另一极限位置用双点画线画出该运动件的外形轮廓。
当需要表示与本部件有装配或安装关系但又不属于本部件的相邻其他零（部）件时，可用双点画线或双折线画出这些相邻零（部）件的部分外形轮廓。假想轮廓的剖面区域内不画剖面线。
2.3.5简化画法与夸大画法
（1）在装配图中，零件的工艺结构如小圆角、倒角、退刀槽、拔模斜度等可省略不画。
（2）在装配图中，若干相同的零、部件组，如螺栓连接等，允许详细地画出一处，其余各处以点画线表示其位置。
（3）装配图中的薄垫片、小间隙等，如作图不方便时，可将其厚度、间隙适当夸大画出。在剖视图或断面图中，当零件（如垫片）厚度较小，允许用涂黑来代替剖面符号。
3.装配图的尺寸标注
不必标注各个零件的尺寸，只需注出表明机器或部件的性能、工作原理、装配关系和安装要求等方面的尺寸。
3.1性能尺寸（规格尺寸）
它是表示机器或部件的性能、规格的尺寸
3.2装配尺寸
（1） 配合尺寸 它是表示两零件间配合性质的尺寸，一般在尺寸数字后面都注明配合代号。
（2) 相对位置尺寸 它是表示设计或装配机器时需要保证的零件间较重要相对位置的尺寸。
3.3安装尺寸
表示将机器或部件安装在地基上或与其他部件相连时所需要的尺寸。
3.4外形尺寸
表示机器或部件外形的总长、总宽、总高的尺寸。

讲授法
25分钟
4 .装配图的序号及明细栏
4.1序号的一般规定
（1）装配图中所有零、部件都必须编注序号。规格相同的零、部件只编一个序号，标准化组件如滚动轴承、电动机、油杯等看作一个整体，只编注一个序号。
（2）零、部件的序号应与明细栏中的序号一致。
（3）同一装配图中编注序号的形式一致。
4.2序号编排的具体要求
零、部件序号编排总的要求是正确、完整、清晰。
（1）序号一般由指引线（细实线）、圆点（或箭头）、横线（或圆圈）及序号数字组成。
指引线应自所指零、部件的可见轮廓内引出，起始端画上小圆点。当所指零件较薄或其剖面涂黑表示，而不便画圆圈时，指引线的起始点可用箭头代替圆点。
序号注写在横线上或圆圈内，序号数字的字号应比尺寸数字的字号大1～2号。
（2）装配图中的序号应沿水平或垂直方向对齐排列，并按顺时针或逆时针方向依次排列。
（3）指引线不能相互交叉，当指引线通过剖面区域时，不能与剖面线平行，必要时可画成折线，但只能弯折一次。
（4）紧固件组或装配关系清楚的的零件组，可采用公共指引线，并在每个横线上或圆圈内各注一个序号。
编排方法：
先画好指引线，待检查无误后再注写序号数字。

图7-4 装配图序号及其标注
4.3明细栏
装配图的明细栏是机器或部件上全部零件的详细目录，画在标题栏上方；
当标题栏上方位置不够用时，可续接在标题栏的左方。
机械制图国家标准规定了明细栏的统一格式，学生用明细栏可用简单格式。
填写明细栏时，每个零件占一行，按零件序号从小到大的顺序依次从下到上填写。
讲授法
15分钟
课堂练习：装配图画法练习
内容：习题集相关作业
讲授法
5分钟
课堂小结
装配图在生产实践中具有广泛的应用，用于表达装配体的装配关系和工作原理。除了零件图的画法外，国标还规定了表达装配体特有的规定画法和特殊画法，掌握这些画法是正确识读装配图的前提。
装配图的标注，包括序号标注及尺寸标注，都与零件图的标注有很大的不同，在学习中应仔细体会，认真掌握。
综述法
