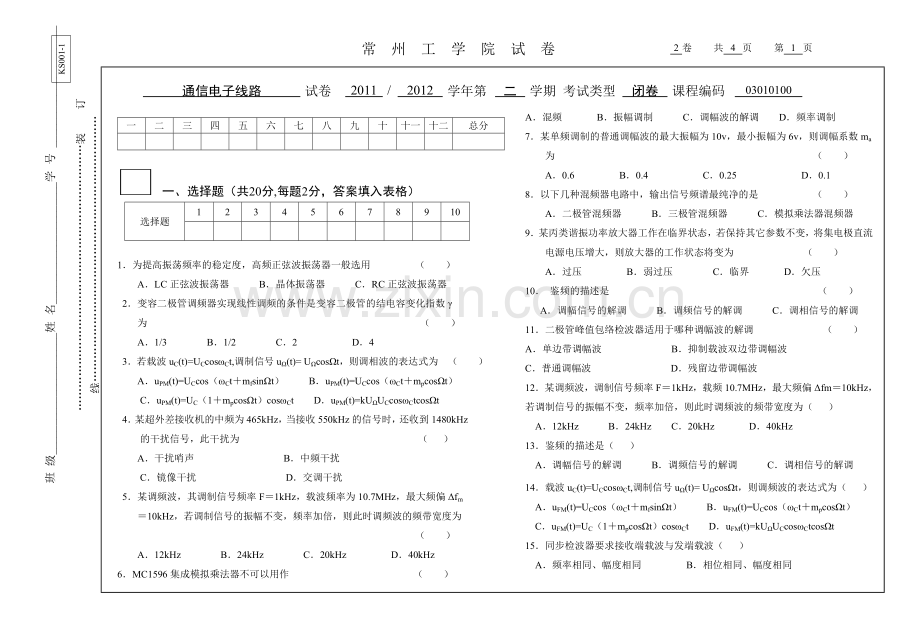

常 州 工 学 院 试 卷

2
卷 共
4
页 第
4
页

班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………装 订 线………………………………………………………………
班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………………装 订 线…………………………………………………………………………………………

 一、选择题（共20分,每题2分，答案填入表格）
选择题
1
2
3
4
5
6
7
8
9
10

1．为提高振荡频率的稳定度，高频正弦波振荡器一般选用 （ ）
A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器
2．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ
为 （ ）
A．1/3 B．1/2 C．2 D．4
3．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为 （ ）
A．uPM(t)=UCcos（ωCt＋mfsinΩt） B．uPM(t)=UCcos（ωCt＋mpcosΩt）
C．uPM(t)=UC（1＋mpcosΩt）cosωCt D．uPM(t)=kUΩUCcosωCtcosΩt
4．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz
的干扰信号，此干扰为 （ ）
A．干扰哨声 B．中频干扰
C．镜像干扰 D．交调干扰
5．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δfm
＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为
（ ）
A．12kHz B．24kHz C．20kHz D．40kHz
6．MC1596集成模拟乘法器不可以用作 （ ）
A．混频 B．振幅调制 C．调幅波的解调 D．频率调制
7．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数ma为 （ ）
A．0.6 B．0.4 C．0.25 D．0.1
8．以下几种混频器电路中，输出信号频谱最纯净的是 （ ）
A．二极管混频器 B．三极管混频器 C．模拟乘法器混频器
9．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为 （ ）
A．过压 B．弱过压 C．临界 D．欠压
10． 鉴频的描述是 （ ）
A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调
11．二极管峰值包络检波器适用于哪种调幅波的解调 （ ）
A．单边带调幅波 B．抑制载波双边带调幅波
C．普通调幅波 D．残留边带调幅波
12．某调频波，调制信号频率F＝1kHz，载频10.7MHz，最大频偏Δfm＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ ）
A．12kHz B．24kHz C．20kHz D．40kHz
13．鉴频的描述是（ ）
A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调
14．载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则调频波的表达式为（ ）
A．uFM(t)=UCcos（ωCt＋mfsinΩt） B．uFM(t)=UCcos（ωCt＋mpcosΩt）
C．uFM(t)=UC（1＋mpcosΩt）cosωCt D．uFM(t)=kUΩUCcosωCtcosΩt
15．同步检波器要求接收端载波与发端载波（ ）
A．频率相同、幅度相同 B．相位相同、幅度相同
C．频率相同、相位相同 D．频率相同、相位相同、幅度相同
16．调幅波的信息包含在它的（ ）
A．频率变化之中 B．幅度变化之中 C．相位变化之中
17．判断下图是哪一类振荡器（ ）

A．电感三点式 B．电容三点式
C．改进的电容三点式 D．变压器耦合式
18．调制的描述（ ）
A．用载波信号去控制调制信号的某一参数，使其按特定的规律发生变化。
B．用调制信号去控制载波信号的某一参数，使其按载波信号的规律发生变化。
C．用调制信号去控制载波信号的某一参数，使其随调制信号的规律发生变化。
19．单频调制时，调频波的最大频偏Δfm正比于（ ）
A．UΩ B．uΩ(t) C．Ω
20．LC正弦波振荡器电路如图所示，下列哪种说法是正确的（ ）

A．由于放大器不能正常工作，故不能振荡
B．不满足相位平衡条件，故不能振荡
C．没有选频网络，故不能振荡
D．电路能振荡

 二、填空题（20分,每题2分）

1．通常将携带有信息的电信号称为 ，未调制的高频振荡信号称为 ，通过调制后的高频振荡信号称为 。
2．晶体管正弦波振荡器产生自激振荡的相位条件是 ，振幅条件是 。
3．调幅的就是用 信号去控制 ，使载波的 随 调制信号的
而变化。
4．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为 和 两种。
5．锁相环路由 组成，它的主要作用是 用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪 。
6．调幅波的几种调制方式是 、 、 和
。
7．高频功率放大器主要用来 ，为了提高效率，一般工作在 。
8．电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为 ，发射极至基极之间的阻抗Zbe性质应为 ，基极至集电极之间的阻抗Zcb性质应为 。
9．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行 ，以获得具有所需 新频率分量 的输出信号，因此，这些电路都属于 电路。
10．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为 。

 三、简答题（共20分，每题5分）

1．简述AGC电路的作用。(5分)

2. 提高高频功率放大器的效率与功率，应从哪几方面入手？

3.在无线通信电路中，“调制”和“混频”都可以实现将一个信号从低频变到高频，这两个概念有什么区别？

4.为什么通常在鉴频器之前要采用限幅器？

 四、应用和计算题（共40分，每题10分）

1．某调幅波表达式为uAM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v)，画出
此调幅波的波形（草图）。（5分）
解：

2. 画出锁相环路的组成框图并简述各部分的作用，分析系统的工作过程。

3. 已知：调幅波表达式为
uAM（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v)
求：
(1)调幅波中包含的频率分量与各分量的振幅值。
(2)画出该调幅波的频谱图并求出其频带宽度BW。

4. 下图所示LC正弦波振荡电路，图中Lc为高频扼流圈，CE和CB可视为交流短路。（10分）
1）画出交流等效电路
2）判断是否满足自激振荡所需相位条件
3）若满足，电路属于何种类型的振荡器
4）写出估算振荡频率fo的表达式
