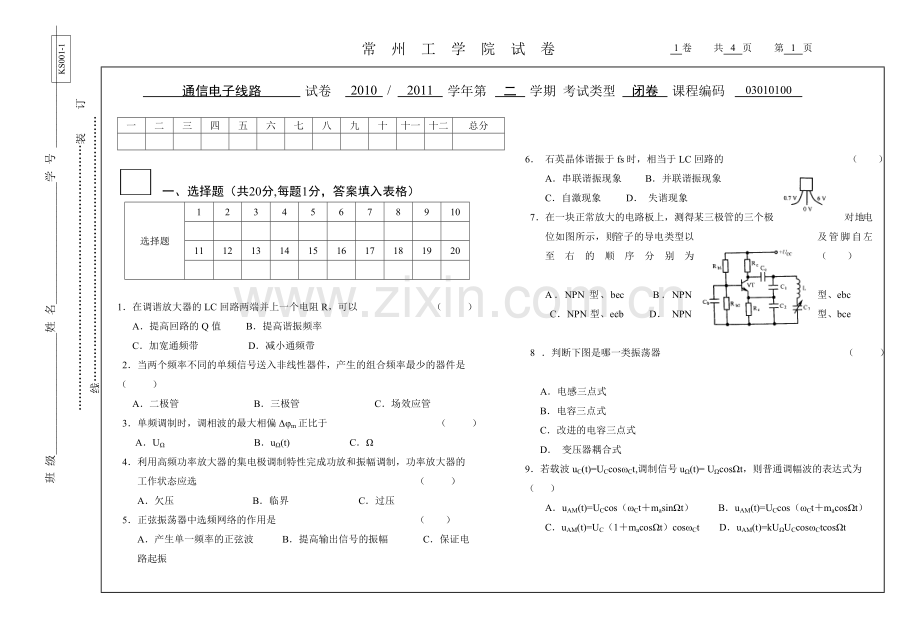

1、常 州 工 学 院 试 卷1卷 共4页 第4页班 级_姓 名_学 号 _装 订 线班 级_姓 名_学 号 _装 订 线 一、选择题(共20分,每题1分,答案填入表格)选择题12345678910111213141516171819201在调谐放大器的LC回路两端并上一个电阻R,可以 ( ) A提高回路的Q值 B提高谐振频率 C加宽通频带 D减小通频带 2当两个频率不同的单频信号送入非线性器件,产生的组合频率最少的器件是( ) A二极管 B三极管 C场效应管 3单频调制时,调相波的最大相偏m正比于 ( )AU Bu(t) C 4利用高频功率放大器的集电极调制特性完成功放和振幅调制,功率放大器的工
2、作状态应选 ( ) A欠压 B临界 C过压 5正弦振荡器中选频网络的作用是 ( ) A产生单一频率的正弦波 B提高输出信号的振幅 C保证电路起振 6 石英晶体谐振于fs时,相当于LC回路的 ( ) A串联谐振现象 B并联谐振现象 C自激现象 D 失谐现象 7在一块正常放大的电路板上,测得某三极管的三个极对地电位如图所示,则管子的导电类型以及管脚自左至右的顺序分别为 ( ) ANPN型、bec BNPN型、ebc CNPN型、ecb D NPN型、bce 8判断下图是哪一类振荡器 ( ) A电感三点式 B电容三点式 C改进的电容三点式 D 变压器耦合式9若载波uC(t)=UCcosCt,调制信号
3、u(t)= Ucost,则普通调幅波的表达式为( )AuAM(t)=UCcos(Ctmasint) BuAM(t)=UCcos(Ctmacost)CuAM(t)=UC(1macost)cosCt DuAM(t)=kUUCcosCtcost 10某超外差接收机的中频fI465kHz,输入信号载频fc810kHz,则镜像干扰频率为 ( )A465kHz B2085kHz C1740kHz 11一同步检波器,输入信号为uS =UScos(C)t,恢复载波ur =Urcos(C)t,输出信号将产生 ( ) A振幅失真 B频率失真 C相位失真 12自动增益控制简称 ( ) AAGC BAFC CAPC
4、13调幅波的信息包含在它的 ( ) A频率变化之中 B幅度变化之中 C相位变化之中 14调频收音机中频信号频率为 ( ) A465kHz B10.7MHz C38MHz D不能确定 15在高频放大器中,多用调谐回路作为负载,其作用不包括 ( ) A选出有用频率 B滤除谐波成分 C阻抗匹配 D产生新的频率成分 16惰性失真和负峰切割失真是下列哪种检波器特有的失真 ( ) A小信号平方律检波器 B大信号包络检波器 C同步检波器 17混频电路又称变频电路,在变频过程中以下正确叙述是 ( )A信号的频谱结构发生变化 B信号的调制类型发生变化C信号的载频发生变化 18同步检波器要求接收端载波与发端载波
5、( ) A频率相同、幅度相同 B相位相同、幅度相同 C频率相同、相位相同 D频率相同、相位相同、幅度相同19利用石英晶体的电抗频率特性构成的振荡器是 ( )A ffs时,石英晶体呈感性,可构成串联型晶体振荡器B ffs时,石英晶体呈阻性,可构成串联型晶体振荡器C fsffp时,石英晶体呈阻性,可构成串联型晶体振荡器D fsffp时,石英晶体呈感性,可构成串联型晶体振荡器 20下图所示框图能实现何种功能? ( ) 其中us(t)= Uscosstcost, uL(t)= ULcosLt A振幅调制 B调幅波的解调 C混频 D鉴频 二、填空题(20分,每空2分)1通常将携带有信息的电信号称为 ,未
6、调制的高频振荡信号称为 ,通过调制后的高频振荡信号称为 。 2. 丙类谐振功率放大器根据集电极电流波形的不同,可分为三种工作状态,分别为 状态、 状态、 状态;欲使功率放大器高效率地输出最大功率,应使放大器工作在 状态。3 根据干扰产生的原因,混频器的干扰主要有 、 、 和 四种。4无论是调频信号还是调相信号,它们的(t)和(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中是 ,在调频信号中是 。5锁相环路由 、 和 组成,它的主要作用是 用 。 三、简答题(共20分,每题5分)1无线电通信为什么要进行调制?常用的模拟调制方式有哪些?答: 2锁相环路与
7、自动频率控制电路实现稳频功能时,哪种性能优越?为什么?答:3. 小信号谐振放大器与谐振功率放大器的主要区别是什么?4. 高频已调波信号和本机振荡信号经过混频后,信号中包含哪些成分?如何取出需要的成分? 四、应用和计算题(共40分,每题10分)1、某收音机中的本机振荡电路如图所示。1) 在振荡线圈的初、次级标出同名端,以满足相位起振条件;2) 试计算当L13100H,C410pF时,在可变电容C5的变化范围内,电路的振荡频率可调范围。 (10分) 解:2、已知载波电压uC(t)=5cos2106t,调制信号电压u(t)=2cos2103t,令常数ka1。试:1) 写出调幅表达式;2) 求调幅系数
8、及频带宽度;3) 画出调幅波的波形和频谱图。 (10分)解: 3、已知:调幅波表达式为uAM(t)=10(1+0.6cos23102t+0.3cos2 3103t)cos2106t (v)求:1)调幅波中包含的频率分量与各分量的振幅值。2)画出该调幅波的频谱图并求出其频带宽度BW。 (10分)解:4、在大信号包络检波电路中,已知:uAM(t)=10(1+0.6cos2103t)cos2106t (v), 图中 RL=4.7k,CL=0.01F,检波效率d=a=0.85, 求:1) 检波器输入电阻Ri2) 检波后在负载电阻RL上得到的直流电压UD和低频电压振幅值Um3) 当接上低频放大器后,若RL=4k,该电路会不会产生负峰切割失真? 4) 按检波二极管的方向,若要实现反向AGC控制,受控管为NPN管,则AGC电压加到受控管的哪个电极? (10分) 班 级_姓 名_学 号 _装 订 线
