WMS及电子分拣系统操作手册.doc

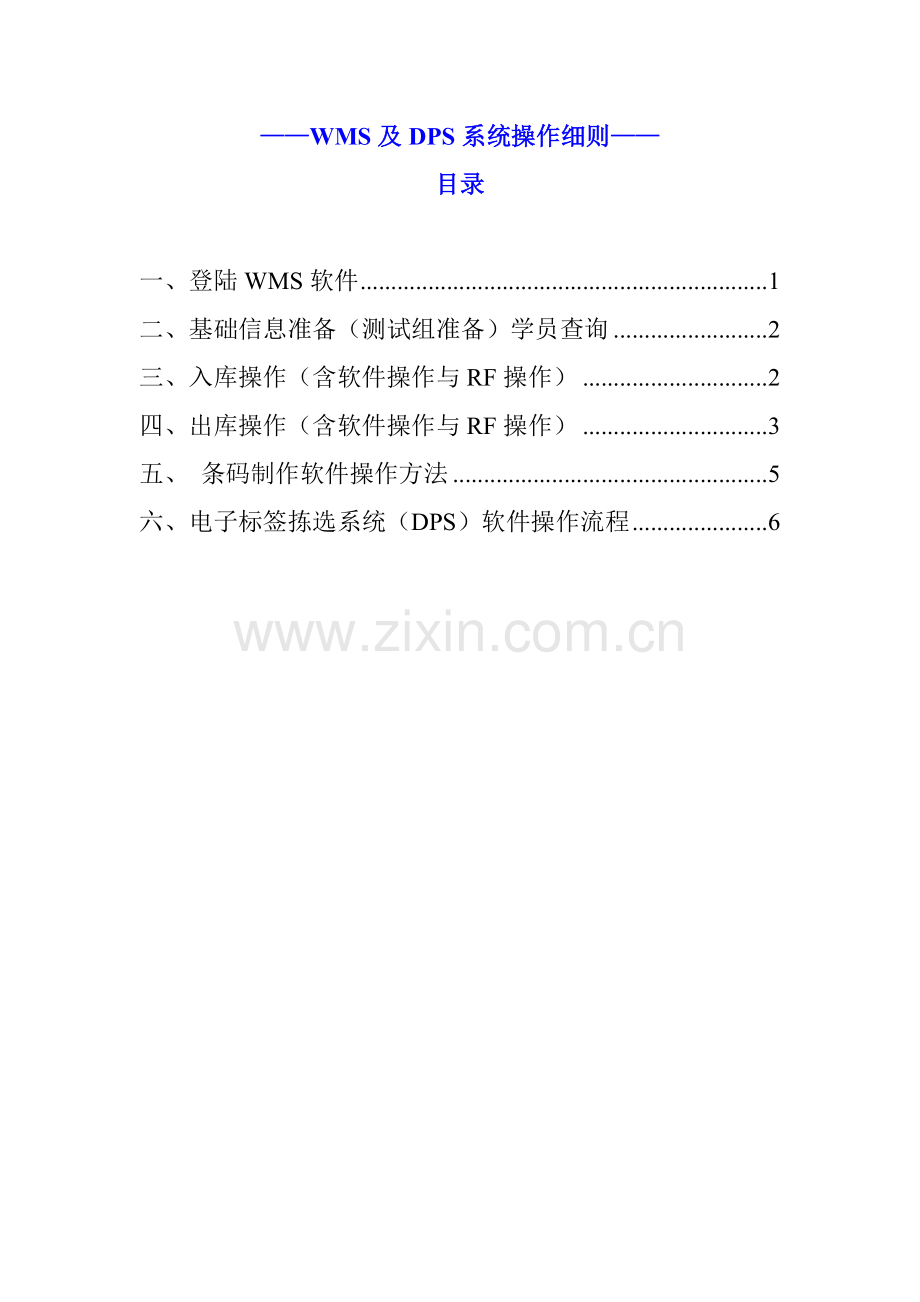

WMS及DPS系统操作细则目录一、登陆WMS软件1二、基础信息准备（测试组准备）学员查询2三、入库操作（含软件操作与RF操作）2四、出库操作（含软件操作与RF操作）3五、 条码制作软件操作方法5六、电子标签拣选系统（DPS）软件操作流程6一、登陆WMS软件打开IE浏览器，输入物流考核软件的访问地址：http:/IP:996/noswms，其中IP为服务器的IP地址，根据给定账号密码登陆用户账户。（打开桌面“深圳市中诺思资讯科技有限公司”图标启动物流考核软件，根据给定账号密码登陆用户账户。）二、基础信息准备（测试组准备）学员查询1.输入或确认基础数据。基础数据主要包括：仓库信息、仓位信息、托盘信息及物料信息等仓储业务发生所必须的数据基础。2.录入或确认客户信息。客户管理/客户信息：仓储业务发生的所有客户信息（含上下游所有客户）。注意事项：操作过程中如遇系统提示错误，点击浏览器上的【后退】按钮，回到上一步，从新进行操作。本软件多数操作是不可逆操作，如遇不能删除或后退，请从新进行录入或操作。三、入库操作（含软件操作与RF操作）根据给出的入库单在系统中制定相应的入库单，配合RF操作将货物入库，同时完成信息系统的录入。1.点击【订单管理/入库计划】进入到入库订单列表页面。2.新增入库订单：点击【新增】按钮，进入到新增页面：计划单号：录入计划制定的入库单单号。客户名称：点击后面的输入框，系统将自动弹出客户信息对话框，点击查询，当出现要录入的客户名称选中即可。或是选择手动输入，该项为必输项，不可置空。入库日期：点击后面的输入框，系统将自动弹出时间对话框，选择时间，手动输入无效，该项为必输项，不可置空。完善入库订单明细：点击【新增货品】按钮，系统将新增一空行，再点击货品条码下的空白，系统将自动弹出货品信息的对话框，点击查询，当出现要录入的货品名称选中即可，再输入该货品计划入库的数量。点击【保存】按钮，完成点击【入库管理/入库作业】，进入到入库订单列表页面：确认生成的未确定入库单。3.选中入库单，点击【打印】按钮，打印入库单。同时启动条码打印软件，打印所需的条码。（条码打印软件操作见附录）入库RF操作1.打开桌面XXX图标启动物流考核软件，根据给定账号密码登陆用户账户。（注：RF手持终端登录用户账户与密码需与WMS考核软件界面一致。）2.进入后点击入库作业，注意：如入库单未确认，在是不能显示在此的。选择要进行操作的入库单，点击【组托】按钮，进入到入库作业-组托页面。3.将光标移动到“托盘”的输入框内，用RF扫描托盘的条码标签。4.将光标移动到“货品”的输入框内，用RF扫描货品的条码标签，输入该货品的入库数量。5.重复第3步和第4步，组托本入库单上其他的货品，本入库单所有货品组托完毕，点击【提交】按钮。确认输入，待提交完成后返回入库操作。（注：如果想删除用RF手持终端完成提交的组托，在计算机WMS操作系统上，选择想删除用RF手持终端完成组托的入库订单，点击【删除组托】按钮即可。）6.在入库作业页面，选择一个入库单状态是已组托的入库单,点击【上架】按钮，进入到入库作业-上架页面。7.在入库作业-上架页面，将光标移动到“托盘”的输入框内，用RF扫描托盘的标签条码标签。8.将光标移动到“仓位”的输入框内，用RF扫描仓位的条码标签。9.重复第7步和第8步，上架本入库单上其他的托盘，本入库单所有托盘上架完毕，点击【提交】按钮。10.提交上架成功的提示，在计算机上点击入库完成。四、出库操作（含软件操作与RF操作）根据给出的客户订单在系统中制定相应的客户订单，合并订单为拣选单。配合RF操作将货物出库，同时完成信息系统的录入。1.点击【订单管理/客户订单】进入到出库订单列表页面。2.新增出库订单：点击【新增】按钮，进入到新增页面：订单号：录入计划制定的订单单号。客户名称：点击后面的输入框，系统将自动弹出客户信息对话框，点击查询，当出现要录入的客户名称选中即可。或是选择手动输入，该项为必输项，不可置空。出库日期：点击后面的输入框，系统将自动弹出时间对话框，选择时间，手动输入无效，该项为必输项，不可置空。完善出库订单明细：点击【新增货品】按钮，系统将新增一空行，再点击货品条码下的空白，系统将自动弹出货品信息的对话框，点击查询，当出现要录入的货品名称选中即可，再输入该货品计划出库的数量。点击【保存】按钮，完成3.在【订单管理/订单处理】选中要合并为拣选单的订单，点击【订单合并】4.点击【出库管理/出库作业】，进入到出库订单列表页面，选择要进行操作的出库订单：点击【拣选】按钮，进入到出库拣选页面。在要拣货的仓位中，输入待拣货品的数量，点击【保存】按钮，页面返回到上一步页面。可以再拣选这个出库订单上的其他货品。5.拣选完毕，在【出库管理/出库作业】页面点击【拣选确认】按钮，确认拣货。6.选中拣选单，点击【打印】按钮，打印拣选单。出库RF操作1.打开桌面XXX图标启动物流考核软件，根据给定账号密码登陆用户账户。2.进入后点击出库作业，注意：如出库单未拣选确认，在是不能显示在此的。选择要进行操作的出库单，点击【拣货】按钮，进入到出库作业-拣货页面。3.将光标移动到“仓位”的输入框内，用RF扫描仓位的条码标签。4.将光标移动到“货品”的输入框内，用RF扫描货品的条码标签，输入该货品的出库数量。5.重复第3步和第4步，拣本出库单上其他的货品，本出库单所有货品拣完，点击【提交】按钮。6.提交拣货成功的提示，出库完成。附录功能概述库存管理：对库存进行查询，库存报告打印等操作。用户信息：确认用户的登录密码、用户名称等信息。五 条码制作软件操作方法第一步：启动电脑桌面的BarTender软件，进入条码制作页面，点击“开始新的标签格式（N）。”第二步：点击“空白标签格式（K）”，然后点击“下一步”。第三步：选条码打印机“Datamax M-4206 MarkII”,然后点击“下一步”。第四步：选择“指定自定义设置”，然后点击“下一步”。第五步：选择“单个标签”，点击“下一步”。第六步：默认设置，点击“下一步”。第七步：选择“圆角矩形”，点击“下一步”。第八步：在宽度中设置为：90，高度中设置为：55，（即实际标签的大小），然后点击“完成”。第九步：点击上图左部窗口“标准条形码”下的“1D”展开，双击条码格式（建议选择Code 128），条码将自动在条码输入区内显示。第十步：调整条码，在输入区内右击或在条码上双击可弹出条码属性对话框，点击选项卡中的“数据源”进入。第十一步：在屏幕数据的输入框中输入要编制条码的数据内容，然后确定即可。第十二步：点击打印图标进入打印页面，选择打印机名称：Datamax M-4206 MarkII，在“同样标签的份数”中输入要打印的份数，然后点击“打印”即可进行打印。六、电子标签拣选系统（DPS）软件操作流程(一)、入库(补货)1.新增委托单选择客户（现代物流实训中心）（配送中心） 选择入库库房（电子分拣库）入库日期（ ）保存生成入库单2.入库单打印 -点货物明细货物品种规格（ ）（ ）生产日期（ ）数量（ ）个货位安排（点击货位安排 找到指定的货位 输入入库数量）增加- 返回-再点击完成3.入库验收 点货物明细待核销 核销本货物 返回上一级核销本单二、出库1、新增委托单点击新增出库委托单点击出库委客户（现代物流实训中心-配送中心）-点击出库库房（电子分拣库）点击出库日期-收货单位点击保存点击生成出库单2、出库单打印 点击货物明细：货物品种规格（ ）（ ）数量 （ ）个点击货物出库安排（选择有货的库位输入要出库的数量）点击增加 点击返回 再点击完成开始货物拣选（先拣选后按指示灯）（注意拣选货物结束后，返回电脑控制台，进行下列操作）：3、出库验收- 点击货物明细待核销选同上（待核销货物数量要匹配）实际出库数量-实出货位安排（ 找到出库的货位实出数与应出数也要匹配）核销本货物返回上一级点击核销本单注意 选电子分拣库时数量在个前面输入注意：拣选货物结束后，将电子标签拣货系统页面进行（定单执行完毕）确定。注意事项设备使用前老师已打开了相关程序，学生只要进行仓储系统的软件操作就行，不要动计算机上的其它程序，以防误操作造成不必要的故障。 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001803090012356 5761352861437917425771001803090012355 57508786970469327917088100343355274 10122994432583337917088100343355275 10186673293883200817088100343356107 10158115250150052217088100343356108 10100018005987173217088100343354295 10107419414268701717088100343356184 10187866086962880217088100343356185 10177583117408667417088100343356109 10108601437357284617088100343356110 10115220721601491617088100343355237 10102704160570270917088100343355238 10122936486142541417088100343356169 10186220440263571817088100343354928 101760654089788804
