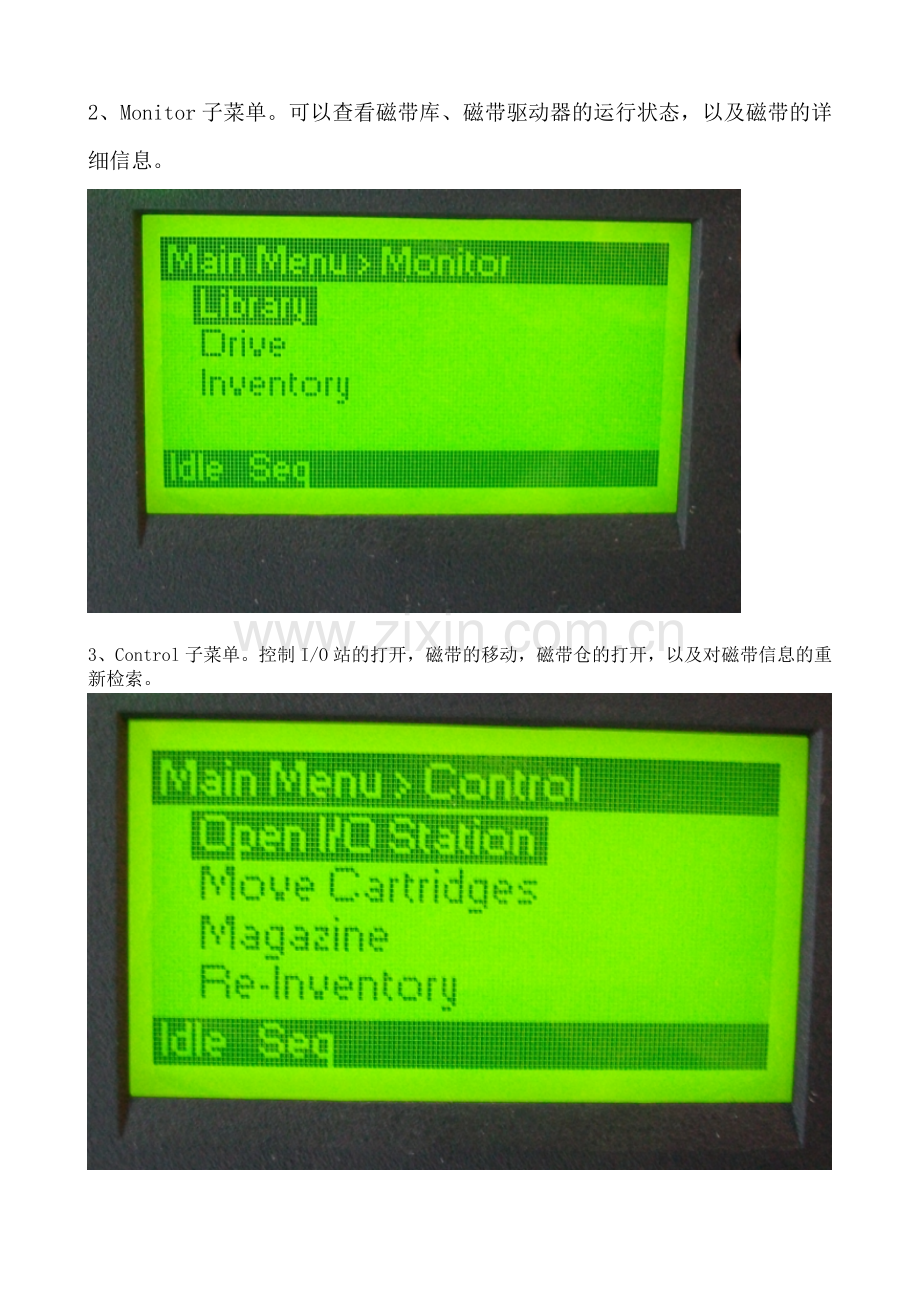

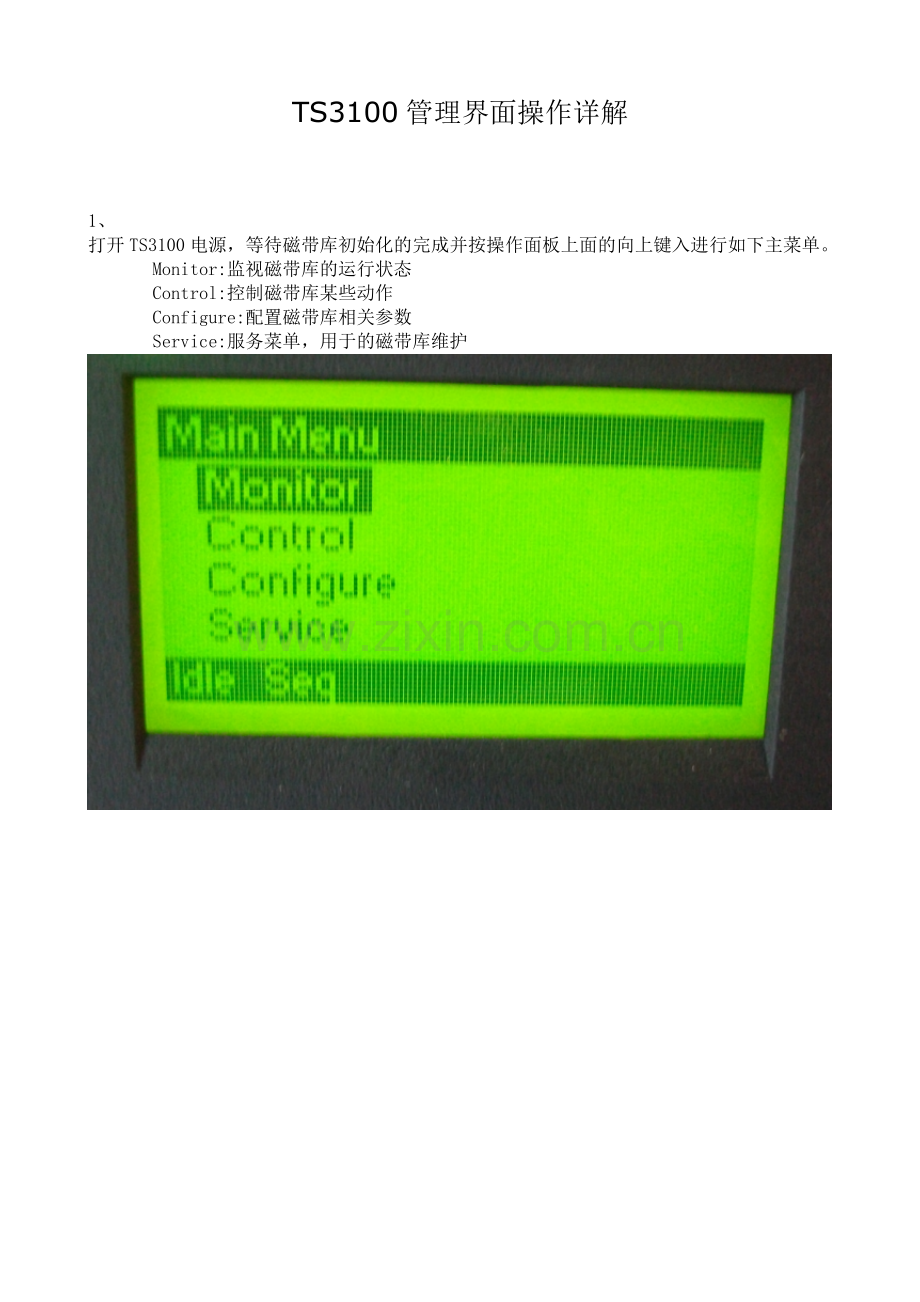

1、TS3100管理界面操作详解1、打开TS3100电源,等待磁带库初始化的完成并按操作面板上面的向上键入进行如下主菜单。Monitor:监视磁带库的运行状态Control:控制磁带库某些动作Configure:配置磁带库相关参数Service:服务菜单,用于的磁带库维护2、Monitor子菜单。可以查看磁带库、磁带驱动器的运行状态,以及磁带的详细信息。3、Control子菜单。控制I/O站的打开,磁带的移动,磁带仓的打开,以及对磁带信息的重新检索。4、Configure子菜单。对磁带库相关参数,网络的配置等,在出厂默认情况下,磁带库是没有配置IP地址,需要从此菜单下面的Network来进行配置。

2、当前配置成:10.151.176.253/245、Service子菜单。对磁带库的检查,测试等。6、打开IE窗口,在地址栏输入磁带库的IP地址http:/10.151.176.253/,打开磁带库的WEB管理界面。备注:首先检查管理工作站是否能与磁带库的管理口通信。7、我们选择Admin用户,并输入此用户的管理密码:secure(小写字母)8、成功登录后,出现如下界面。左边为磁带库的选项列表,中间部分为相关显示与设置界面,右边为当前系统的状态。右边部分可以查看当前系统时间,磁带库名称,当前磁带驱动器的状态,当前的槽位信息,以及当前磁带库的动作信息。9、Monitor Library菜单下面的L

3、ibrary Identity,此菜单用于显示磁带库的特性。10、Monitor Library菜单下面的Drive Identity,此菜单用于显示磁带驱动器的特性。11、Monitor Library菜单下面的Library Status,此菜单用于显示磁带库的运行状态。12、Monitor Library菜单下面的Drive Status,此菜单用于显示磁带驱动器的状态。13、Monitor Library菜单下面的Inventory,此菜单用于显示磁带库中磁带的详细信息。包括磁带的分布,磁带机中磁带的信息等。14、点开中间部分的加号,可以查看到磁带的类型、条码等信息。15、Manage

4、 Library菜单下面的Move Media,用于磁带的移动切换,Source部分为原位置,Destination部分为目标位置。16、切换磁带的步骤:1)、我们可以查看到Drive 1(1)为磁带机,当前有一盒条码为452ACXL4的磁带,现在我们取出磁带机中的磁带。我们选中此设备,并选中右边的Slot 2(1),点击中间的Move进行切换。2)、中间的Move变成灰色的Moving,表示正在进行移动。3)、移动完成,弹出一个对话框,点确定。4)、我们可以看到Drive 1(1)已经在右边列表中,表示当前磁带机中没有磁带可以读写。5)、要切换磁带到磁带机中,操作步骤与上面相似,只是是左边选

5、择一盒磁带,在右边要选择成磁带机。17、Manage Library菜单下面的Perform Inventory,重新扫描磁带库的磁带信息。18、Manage Library菜单下面的Release Magazine,用于弹出磁带仓,选择Left,点Release,表示弹出左边磁带仓,选择Right,表示弹出右边磁带仓,此项的作用是弹出磁带仓,用于同时放置多盒磁带进去。19、Configure Library菜单下面的General,设置磁带库名,磁带库加载磁带的模式,激活的插槽位,是否启用I/O站,是否启用自动清洗磁带库以及设置条码识别的长度。20、Configure Library菜单下面

6、的Ligocal Libraries,配置当前磁带库的逻辑带库,当前只有1个逻辑带库。22、Configure Library菜单下面的Path Failover,用于多路径故障切换。当前没有配置授权。23、Configure Library菜单下面的Encryption,用于配置磁带库的加密,当前没有激活。24、Configure Library菜单下面的Drives,设置磁带驱动器的相关参数。25、Configure Library菜单下面的Network,配置磁带库的网络相关参数。26、Configure Library菜单下面的User Access,用于设置角色访问权限及密码。27、

7、Configure Library菜单下面的Date & Time,设置磁带库的日期和时间。28、Configure Library菜单下面的Logs & Traces,设置磁带库日志与跟踪的相关参数。29、Configure Library菜单下面的Email Notification,用于配置邮件通知事件。30、Configure Library菜单下面的SNMP,启用和配置简单网络管理协议。31、Configure Library菜单下面的Save/Restore,用于恢复到出厂设置、保存当前配置或恢复备份配置文件到磁带库。32、Service Library菜单下面的Clean Dri

8、ve,清洗磁带机,当前磁带库已配置为自动清洗,所以这里不能操作。33、Service Library菜单下面的Advance Diagnostic,磁带库的高级诊断功能,用于磁带库的维护,当前用户没有权限操作。34、Service Library菜单下面的View Logs,用于查看当前磁带库记录的日志信息。35、Service Library菜单下面的View Drive Logs,用于查看磁带驱动器的日志信息。36、Service Library菜单下面的Save Drive Dump,转储磁带驱动器信息。37、Service Library菜单下面的Perform Diagnostics,执行常规诊断功能。38、Service Library菜单下面的Key Path Diagnostics,关键路径的诊断功能。39、Service Library菜单下面的Update Firmware,用于查看和更新磁带库及磁带驱动器的固件微码信息。40、Service Library菜单下面的Reboot,重新启动磁带库,使更改的设置生效。
