双侧壁导坑侧壁拆除方案.doc

5.3.6双侧壁导坑临时支撑拆除
5.3.6.1双侧壁导坑临时支撑拆除的施工条件
双侧壁导坑法各部开挖支护完毕后，初期支护封闭成环，初期支护体系可以承受围岩的全部压力。这时临时仰拱、临时支撑钢架就可以拆除了。
为确保安全，洞口段中隔壁、临时仰拱、临时支撑钢架的拆除安排在隧道仰拱填充施工完毕后进行。
仰拱填充完成后，进行拱顶下沉量测，观测封闭成环后隧道初期支护体系的变形情况，确认变形情况在正常范围内时，方可进行临时钢架的拆除。
5.3.6.2侧壁支撑拆除的施工步骤
第一环仰拱填充施工完毕后，即可安排拆除侧壁支撑、临时仰拱、临时支撑钢架，第一次拆除长度5.5m，直至满足第一环衬砌。
衬砌结束后，顺序拆除下一环衬砌段侧壁支撑、临时仰拱。具体步骤如下：
1）布置变形观测点，确保安全。
洞口段拆除临时钢架前，进行监控量测，取得拆除前的初始数据。在整个拆除过程，对隧道拱顶下沉采取不间断观测，以保证隧道的安全。
2）凿除侧壁支撑、临时仰拱钢架间的喷砼及钢筋网。
采用风镐凿除喷砼，采用电气焊切断钢筋网，搭设钢管脚手架作为工作平台。
在凿除喷砼过程中，应逐榀钢架自上而下进行，凿除过程中，下方严禁行人机械通过。作业区前后设专人设防。注意在凿除砼、切断钢筋网过程中，尽量保证连接筋的连接，防止凿除期间侧壁支撑、钢架失稳。凿除完毕后，及时清理砼碴与废钢筋网，废钢筋网应指定地点堆放，以便日后集中处理。
3）进行拆除试验，确保拆除安全。
隧道在拆除临时支护过程中受力体系转换，为防止初期支护因应力突变发生失稳，在拆除前，选取洞口大管棚段5.5m进行拆除试验。
①首先采取隔3拆1的方法（如图带斜纹的钢架），在两侧壁钢架顶部切开2～3cm，观测隧道变形量和变形速率。
②隧道变形量和变形速率在正常范围内时，采取隔1拆1的方法（如图带方格的钢架），切开两侧壁支撑钢架顶部，观测隧道变形量和变形速率。严禁连续切开钢架，以防止两侧壁支撑突然失稳，倒塌伤人。

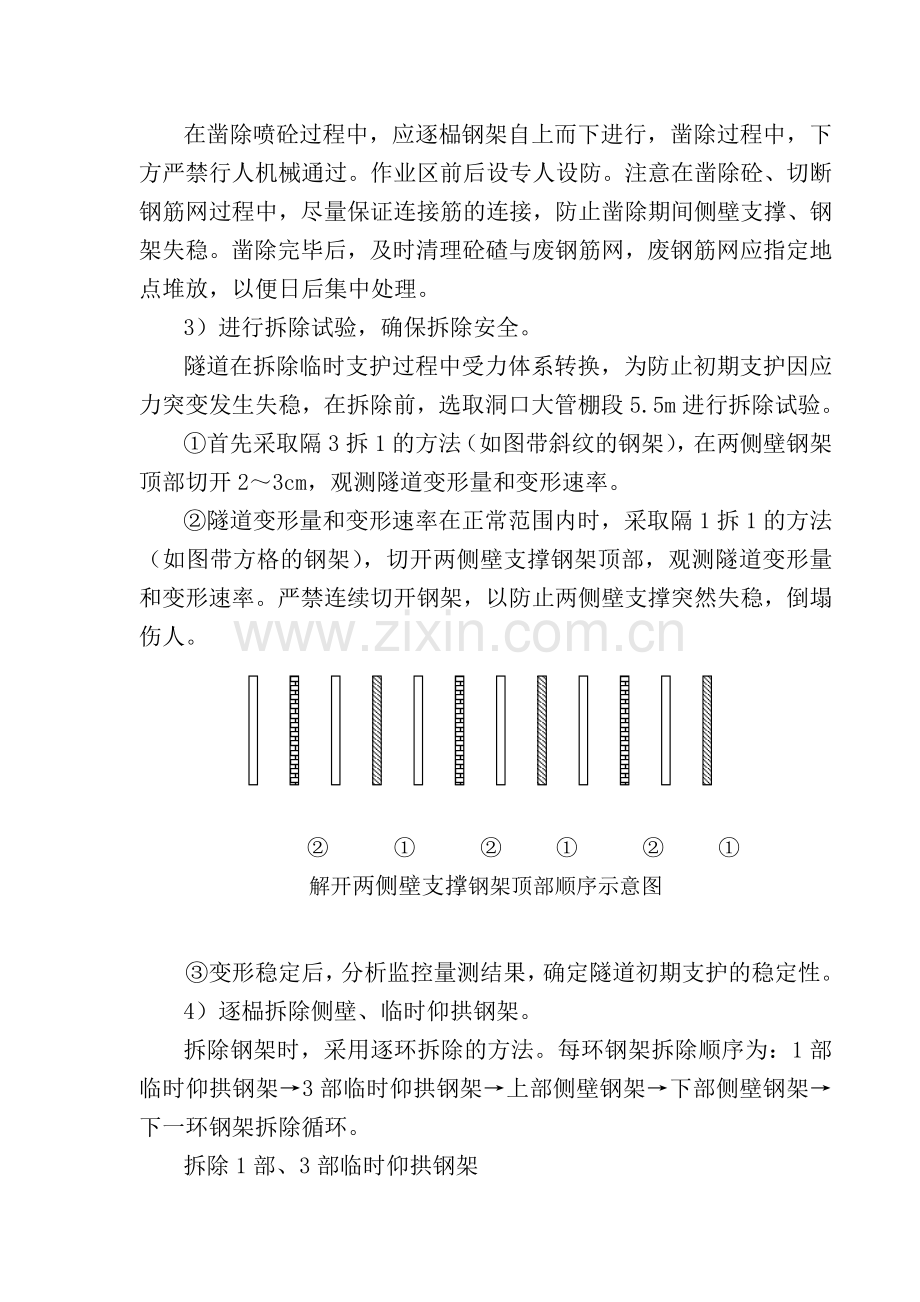

② ① ② ① ② ①
解开两侧壁支撑钢架顶部顺序示意图

③变形稳定后，分析监控量测结果，确定隧道初期支护的稳定性。
4）逐榀拆除侧壁、临时仰拱钢架。
拆除钢架时，采用逐环拆除的方法。每环钢架拆除顺序为：1部临时仰拱钢架→3部临时仰拱钢架→上部侧壁钢架→下部侧壁钢架→下一环钢架拆除循环。
拆除1部、3部临时仰拱钢架
利用下一环临时仰拱钢架采用绳索固定临时仰拱钢架两端，然后切断与该钢架相连的所有连接筋，切开焊接处后，放松两端绳索，去掉与初期支护、中隔墙钢架的连接螺栓，把临时仰拱钢架慢慢放到地面。也可以采用装载机配合，切开连接钢筋后，装载机料斗抬起端住临时仰拱钢架，去掉与初期支护、中隔墙钢架的连接螺栓，切开焊接处后，装载机把临时仰拱钢架抬走。
拆除上部、下部侧壁钢架
利用下一榀侧壁钢架采用绳索、滑轮（如图所示）固定侧壁钢架上部和底部，然后去掉与初期支护的连接螺栓，切断与该钢架相连的所有连接筋，先放松上部绳索，放倒侧壁钢架后，同时放松上部、底部绳索，把钢架放到地面。

5.3.6.3拆除钢架注意事项
1）做好拆除过程中监控量测工作，随时监测初期支护的稳定性。
2）严格按照上述拆除步骤进行，切不可数榀钢架同时拆除，防止隧道因体系转换应力过大，造成初期支护失稳。
3）拆除时，严禁采用挖掘机、装载机机械直接破坏方式拆除钢架，以防止应机械碰撞造成隧道初期支护体系变形失稳。
4）做好在拆除过程中的安全防护工作，拆除过程中，严禁施工人员、机具设备通过，防止坠物伤人。
5）钢架拆除，尽量利用绳索等安全设施，严禁钢架以自由落体形式直接落到地面。以免钢架弹起伤人。
6）钢架拆除过程中，量测人员发现拱顶下沉异常时，暂停钢架拆除，并适当采取加固措施。特别异常时，立即发出警报，通知洞内人员立即撤离。
7）拆除钢架时，及时清除残留在初期支护上的短钢筋头、型钢头，为后续铺设防水板施工创造条件。
8）拆除钢架后，对钢架上残留的钢筋进行清除，以防止在拆除的钢架在运输或再利用过程中，短钢筋碰伤、划伤施工人员。
