1、在电脑的主板上的VGA部分,在RGB常有上BAV99。大家知道BAV99是两个二极管接着,一端接电源,一端接地。我就是搞不明白,当正的电压来的时候,是被导下地,还是被拉到电源部分,负的也是。这个就是对你的输出端保护的一种措施,高不会超过正电压,低不会低过地。 不,它是对你的芯片保护,防止外来的冲击。 Sorry,这个不是用于ESD保护的器件。它是防止过压保护或是振铃等用。估计他的开启时间不够用在ESD上的。如果你要做ESD,需要选别的元件啊。-我的认为。 从Peak Forward Surge Current (Note 1) t 1.0s IFSM 2.0 A可以看出是防浪涌的 是防ESD的
2、(与位置有关)。放置在IC边。防高过电源的电压和负脉冲。 我们使用该器件放置于在板插座接口电路部分,是为了抑制传导抗扰。采用示波器可以看到,共模干扰耦合进来以后,会在信号线上产生双向的高电压有了BAV99,电压幅度就会在接口处被箝位。但是可以看到,有了外来干扰后,正压箝位用的电源上将会产生较大的噪声,同样,负压箝位用的地上也会产生较大的噪声故,建议此类器件与接口阻容滤波一起使用比较好。 主要的作用是ESD保护,当几K的静电由输入端导入,二极管被反向击穿,同时电荷被快速泻放到地或者电源.正的静电大部分放到电源. BAV99为双向二极管。我的理解为两个作用:1、限幅;2、保护(因后级为输出端,若后

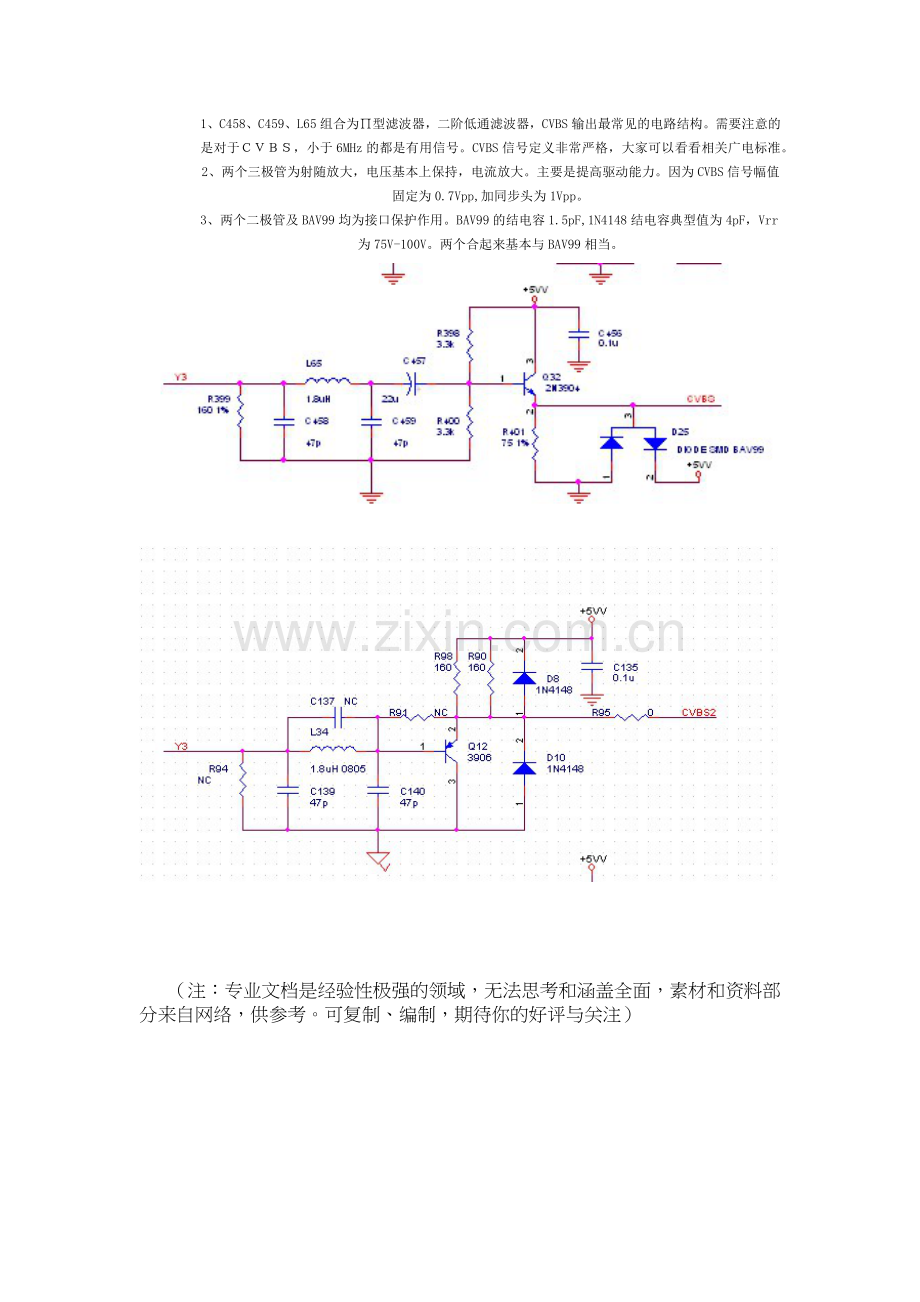

3、级端子从外界误插入比如电源设置时,起保护作用。)1、C458、C459、L65组合为型滤波器,二阶低通滤波器,CVBS输出最常见的电路结构。需要注意的是对于,小于6MHz的都是有用信号。CVBS信号定义非常严格,大家可以看看相关广电标准。2、两个三极管为射随放大,电压基本上保持,电流放大。主要是提高驱动能力。因为CVBS信号幅值固定为0.7Vpp,加同步头为1Vpp。3、两个二极管及BAV99均为接口保护作用。BAV99的结电容1.5pF,1N4148结电容典型值为4pF,Vrr为75V-100V。两个合起来基本与BAV99相当。 (注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。可复制、编制,期待你的好评与关注)
