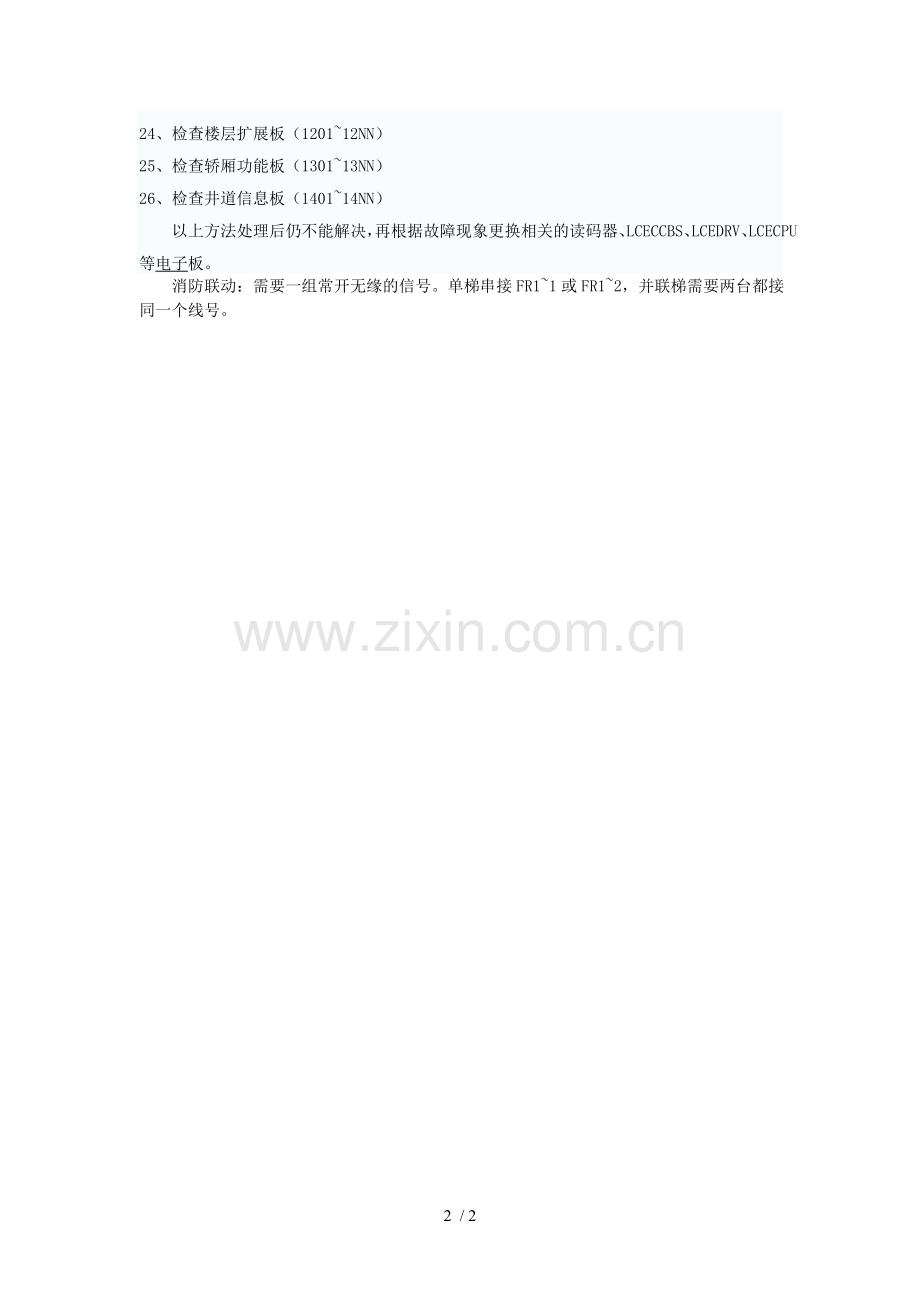

巨人通力电梯常见故障处理方法以下几点是针对0091、0101、0001、0083、0036、0003等故障的基本处理方法，通过分析，许多故障是由信号干扰或钢带不垂直、门锁触点没调整到位造成的。如出现上述故障请先根据以下方法自行处理：1、 调整钢带垂直度，前后左右与读码器（bar）刻度线对齐，左右偏差控制在1MM以内；2、 检查用户总地线、电梯配电厢总地线是否可靠；3、 控制柜内动力线屏蔽线接地，电源进线接地线是否可靠，铜条上8条接地线有无漏接；4、 变频器接地线，制动电阻接地线是否可靠；5、 主板的12颗固定螺栓是否都已紧固；6、 轿顶检修厢内铜条接地是否可靠或漏接；7、 读码器电缆应是屏蔽线，并且屏蔽线在检修盒内要接地，电缆不能与轿厢照明、风扇电源、门机电源电缆绑扎在一起；8、 把随行电缆多余的电线一端(控制柜则)接地；9、 把门机变频器的外接地固定处的油漆刮掉，然后紧固；10、随行电缆内轿厢照明电源（AC220V）可能会对弱电信号造成干扰，条件许可的可以把轿厢照明电源关掉，然后试运行观察；或把轿厢照明电源进线改接到变压器的AC220V的输出端试运行观察；11、把读码器的A、B通道信号线换成屏蔽线：轿顶板插件XB46/7XT1/6XC11/6和XB46/6XT1/5XC11/5两条信号线跟随行电缆中超载信号线（轿顶板插件XT11/1-4与控制柜驱动板中左上角插件XW/1-3的两根屏蔽线）相互调换；12、可以考虑去除轿内COB/CEB或FCB上的终端电阻测试；13、检查相序继电器；（0021）14、检查门锁主触点与弹簧触点的压缩行程（控制在3-4MM）；15、检查辅助触头；（平层时有0001故障）16、 检查厅（轿）门锁（无故障突停或0022、0023）17、 检查主接触器（0036）18、 检查开门到位（0077）19、 检查抱闸开闸及其电源接线、制动电阻（0101）20、 检查77N磁钢位置（0148、0154）21、 检查77U磁钢位置（0149、0154）22、 检查应急蓄电池（0169）23、 检查XM12、24V电源（0213）24、 检查楼层扩展板（120112NN）25、 检查轿厢功能板（130113NN）26、 检查井道信息板（140114NN） 以上方法处理后仍不能解决，再根据故障现象更换相关的读码器、LCECCBS、LCEDRV、LCECPU等电子板。 消防联动：需要一组常开无缘的信号。单梯串接FR11或FR12，并联梯需要两台都接同一个线号。2 / 2
