洁净室净化空调设计方案.doc

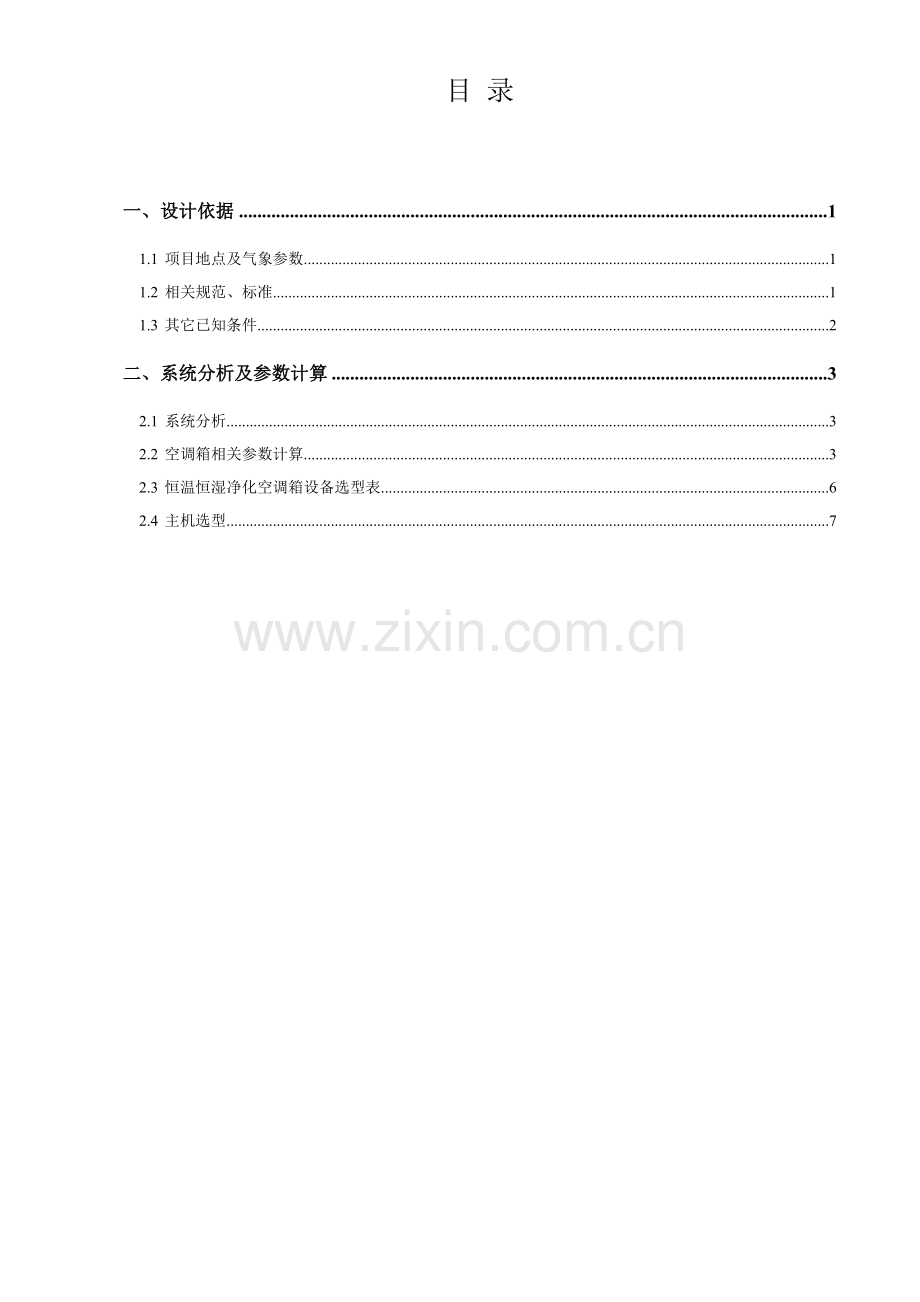

洁净室空调设计方案2016年11月2日目 录一、设计依据11.1 项目地点及气象参数11.2 相关规范、标准11.3 其它已知条件2二、系统分析及参数计算32.1 系统分析32.2 空调箱相关参数计算32.3 恒温恒湿净化空调箱设备选型表62.4 主机选型7一、设计依据1.1 项目地点及气象参数使用地点：上海市； 室外条件上海市室外气象参数参数干球温度湿球温度相对湿度%露点温度含湿量g/kg焓KJ/Kg密度kg/m3夏季34.429.36927.824.196.61.122冬季-2.2-3.475-5.62.43.71.29 室内条件室内设计参数参数干球温度相对湿度%露点温度含湿量g/kg焓KJ/Kg密度kg/m3夏/冬季232601014.710.650.21.174备注：经踏勘现场可知，该检验室吊顶密封性不严，无法使洁净室温度波动范围保证在0.51.2 相关规范、标准1、洁净厂房设计规范（GB50073-2013）；2、洁净室施工及验收规范（GB50591-2010）；3、采暖通风与空气调节设计规范（GB50019-2003）；4、通风与空调工程施工及验收规范（GB50243-2002）5、业主提供相关资料；1.3 其它已知条件 该洁净区面积为6.6*8=53m2，吊顶以下高度为3m； 业主未提供该区域工艺设备功率、照明功率及人员数量，初步冷负荷指标按200w/m2计算； 本次方案按洁净区净化等级为100K设计； 工艺排气量为4*150=600m3/h； 洁净区采用 +5Pa微正压。二、系统分析及参数计算2.1 系统分析 该洁净区由空调系统来完成恒温、恒湿及净化功能。夏季最大冷负荷及除湿量、冬季计算最大热负荷及加湿量、净化（采用初、中效过滤器）等均是由空调系统来完成的，其中初效过滤效率35%、中效过滤效率95%。洁净区空调形式采用AHU+ 初中效过滤器+排气形式（沿用原有排气设备，本次不涉及），详见洁净空调示意图。 2.2 空调箱相关参数计算空调箱机外余压：根据现场风管最不利环路及过滤要求来确定，经估算空调箱机外余压300Pa。循环风量、冷负荷及除湿的确定：循环风量按洁净室100K等级15次/h及按冷量计算风量二种方法取大值；总冷量包括：新风降温除湿冷量及混合风处理至送风状态所需冷量（即表冷器冷量）；新风除湿由表冷器承担，露点控制在14。热负荷、加湿量的确定：热负荷按冬季混合状态点与冬季送风状态点焓差计算；加湿量按冬季混合状态点与送风状态点含湿量差值计算。下表图为参数计算表、流程图、冬夏季状态点参数表及冬夏季id图夏季参数计算表名称面积高度体积送风量新风量回风量实际冷负荷实际冷指标m2mm315次换气次数计算5Pa正压（考虑泄漏）补充排气新风量CMHCMHCMHCMHKWW/m2检验室5-3洁净区53315923854776001077130824.24457240011001300冬季参数计算表名称面积高度体积送风量新风量回风量热负荷（校核值）实际热指标m2mm315次换气次数计算5Pa正压（考虑泄漏）补充排气新风量CMHCMHCMHCMHCMHKWW/m2检验室5-3洁净区53315923854776001077130817.043222400110013002.3 恒温恒湿净化空调箱设备选型表空调箱选型表型号空调箱名称台数参数控制要求39CQ0609 一次回风空调箱1 1、送风量2400CMH，新风量1100CMH,机外余压300Pa；盘管制冷量27KW，制热量19KW；电加热3KW；电极加湿器加湿量11.5kg/h；G4初效过滤器，F7袋式中效过滤器；温度控制冬季231，夏季231，相对湿度6010%2、MAU风机采用变频风机1.夏季室内湿度将表冷段空气控制在14露点温度；冬季湿度由电极加湿器接受室内相对湿度传感器信号进行控制；2.夏季室内温度由经表冷器冷却降温后空气再经过室内温度传感器将控制信号传递给电加热器控制送风温度；冬季经室内温度传感器反馈给风冷涡旋热泵主机热量控制送风温度。3、加湿器采用电极加湿，加湿量通过湿度传感器控制电动阀开度；4、室压控制通过控制送风量，稳定排风量来实现；6.控制器需预留电动阀/露点传感器/温湿度传感器/滤网压差报警/尘度传感器/加湿器电动阀/排气电动控制阀等接线点位；7.电加热器与风机联动控制；8、风机采用变频风机；2.4 主机选型负荷计算表夏季冷负荷冬季热负荷混合点焓值KJ/kg71.5混合点焓值KJ/kg28.9送风点焓值KJ/kg41.2送风点焓值KJ/kg50.2焓差KJ/kg30.3焓差KJ/kg21.3 计算冷负荷KW24 计算热负荷KW17 根据计算得负荷，主机选用小型涡旋风冷热泵机组。型号：30RQ02609100THC；制冷量27KW,制热量29.6KW；制冷输入功率8.7KW；制热输入功率9.3KW；内置水力模块,系统最大高差20m,接管DN32；重量：330Kg。外形图如下： （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
