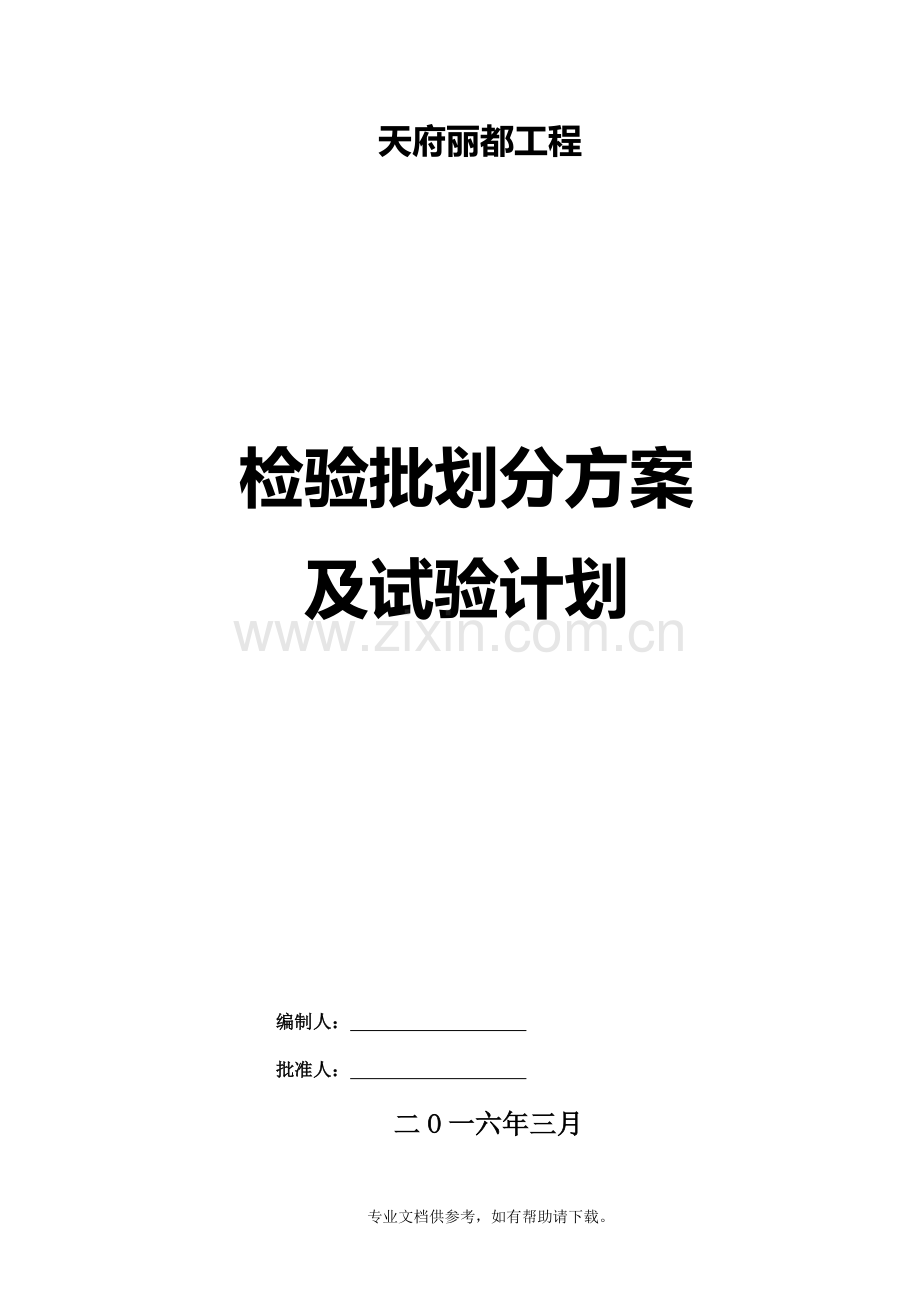

天府丽都项目检验批划分方案(新).doc

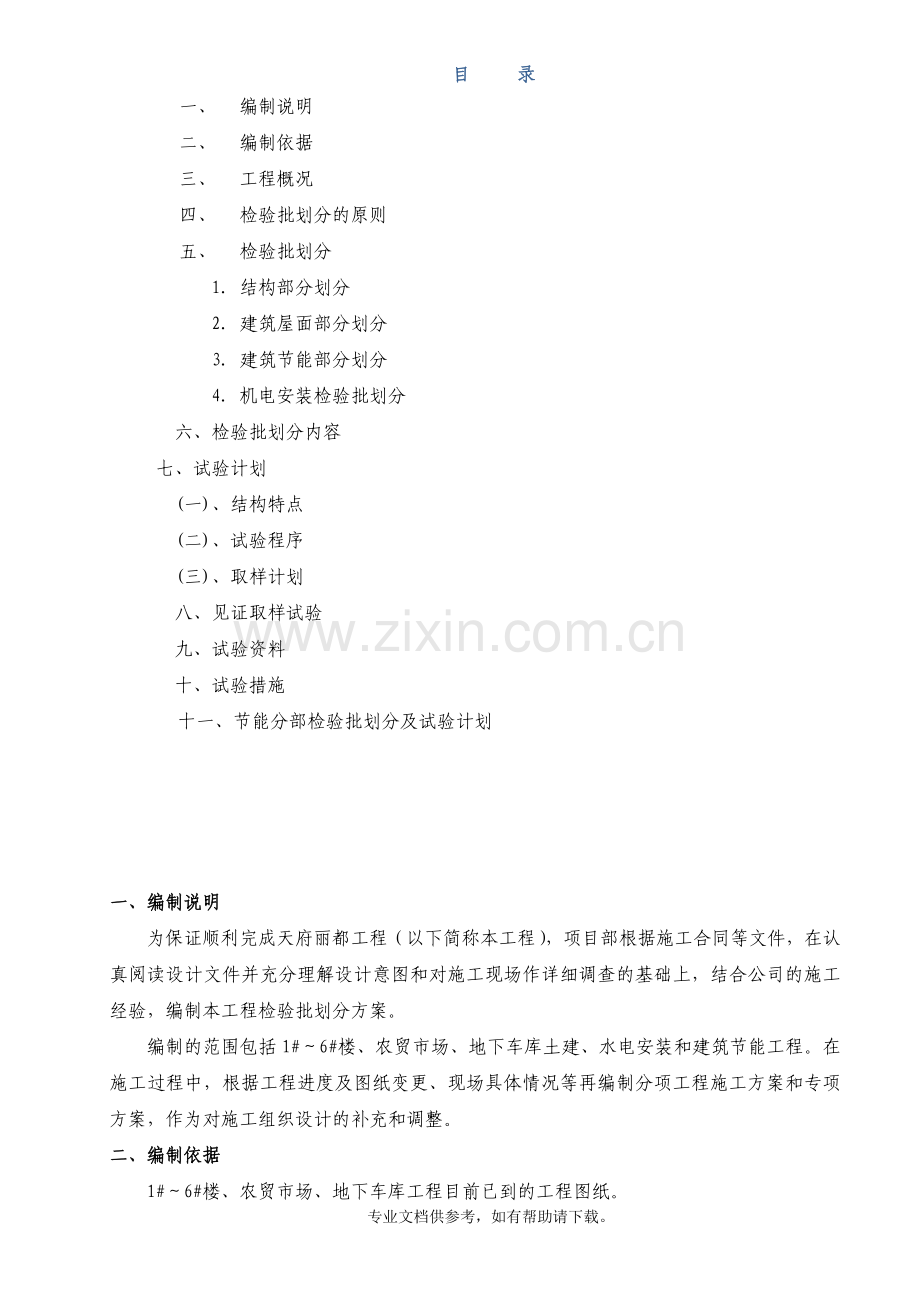

天府丽都工程检验批划分方案及试验计划 编制人： 批准人： 二O一六年三月目 录一、编制说明二、编制依据三、工程概况四、检验批划分的原则五、检验批划分1.结构部分划分2.建筑屋面部分划分3.建筑节能部分划分4.机电安装检验批划分 六、检验批划分内容 七、试验计划(一)、结构特点(二)、试验程序(三)、取样计划八、见证取样试验 九、试验资料 十、试验措施 十一、节能分部检验批划分及试验计划一、 编制说明为保证顺利完成天府丽都工程（以下简称本工程），项目部根据施工合同等文件，在认真阅读设计文件并充分理解设计意图和对施工现场作详细调查的基础上，结合公司的施工经验，编制本工程检验批划分方案。编制的范围包括1#6#楼、农贸市场、地下车库土建、水电安装和建筑节能工程。在施工过程中，根据工程进度及图纸变更、现场具体情况等再编制分项工程施工方案和专项方案，作为对施工组织设计的补充和调整。二、 编制依据1#6#楼、农贸市场、地下车库工程目前已到的工程图纸。地勘报告。建筑工程施工质量验收统一标准GB503002010混凝土结构施工质量验收规范GB50204-2011 混凝土质量控制标准GB501642011砌体工程施工质量验收规范GB502032011建筑电气工程施工质量验收规范GB503032002建筑给水排水及采暖工程施工质量验收规范GB502422002通风与空调工程施工质量验收规范GB502432002建筑地面工程施工质量验收规范GB502092010建筑装饰装修工程质量验收规范GB502102001建筑施工安全检查标准JGJ592011施工现场临时用电安全技术规范JGJ462005建设工程项目管理规范GB/T 503262006国家及四川省工程建设标准强制性条文。我公司企业规程、作业指导书及公司整合型管理体系文件和管理手册。与工程有关的其它资料。三、 工程概况本工程位于都江堰市滨江街，建筑分类为高层住宅建筑群体，是由16#楼、农贸市场、地下车库建筑组成的建筑群。总建筑面积约112179.36 ，16#楼、农贸市场、地下车库建筑面积约56000 ，16#楼建筑层数为18F、15F、14F/-1F，建筑高度53.1042.00m。农贸市场5F、建筑高度17m、地下车库-1F、建筑高度-5.3m、主要结构类型为钢筋混凝土框架剪力墙结构；建筑安全等级二级；抗震设防烈度八度；设计合理使用年限五十年；耐火等级级；屋面防水等级级，具体各楼面积如下：1#楼14F/-1F，建筑面积5453.22；2#楼18F/-1F ，建筑面积6427.41 3#楼18F/-1F，建筑面积7102.90 ；4#楼15F/-1F，建筑面积6258.06 ；5#楼18F/-1F ，建筑面积7019.40 ；6#楼18F/-1F ，建筑面积8511.03 农贸市场5F/-1F 建筑面积3228 地下车库-1F ，建筑面积12000 基础形式为筏板基础、独立柱基、条形基础，基础持力层为稍密卵石层。（根据现场实际情况编制基础专项施工方案）。非承重结构的外墙、室内分隔墙除特殊注明外采用200厚烧结空心砖，楼梯间、电梯井、防潮层以下墙体、卫生间、厨房、地下室隔墙及门窗洞口等收边部位墙体和女儿墙等采用200厚实心砖和多孔砖砌筑。四、 检验批划分的原则检验批的划分参照建筑工程验收规范，从单位工程-分部工程-分项工程-检验批，一般比如说钢筋工程为一分项工程，基础梁板为一检验批、柱为一检验批、框架梁板为一检验批，上部如是剪力墙结构那就按一层柱钢筋为一检验批，一层梁板为一检验批。对材料、构件进场验收，应以进场批次、生产厂家、规格、规范规定的数量为序划分；对现场制作的构件或半产品的验收（包括混凝土、砂浆、钢筋成形），应以生产班组、品种、规范规定的数量为序划分；对建筑结构、装饰的验收，应以楼层、设计中设置的变形缝、施工班组、连续作业的施工段、规范规定的数量（或区域）为序划分；多层及高层建筑工程中主体分部的分项工程可按楼层或施工段来划分检验批；单层建筑工程的分项工程可按变形缝等划分检验批；地基基础分部工程中的分项工程一般划分为一个检验批，有地下室的基础工程可按不同地下室划分检验批；屋面分部工程中的分项工程不同楼层屋面可划分不同的检验批；其他分部工程中的分项工程，一般按楼层划分检验批；对于工程量较少的分项工程可统一划分为一个检验批；安装工程一般按一个设计系统或设备组别划分为一个检验批；对管线安装的验收，应以干线系统、隐蔽批次、施工班组、规范规定的数量（或区域）为序划分；对设备、器具的验收，应以楼层、设备间、大型设备单台、规范规定的数量（或区域）为序划分；对电梯、扶梯的验收，应以独立运行的台或段划分；室外工程统一划分为一个检验批；散水、台阶、明沟等含在地面检验批中五、 检验批划分1. 结构部分划分1、1#6#楼、农贸市场、地下车库分8栋单体楼结合结构楼层划分检验批进行验收。2. 建筑屋面部分划分1、屋面检验批每栋楼按屋面数量划分。3. 建筑节能部分划分1、建筑节能按建筑节能工程施工质量验收规范GB50411-2007 进行楼层划分。4. 机电安装检验批划分1、机电安装工程检验批的划分按土建的检验批划分的流程进行检验批划分和验收，其他按建筑工程施工质量验收统一标准GB50300-2010 进行划分检验批进行验收。六、检验批划分内容序号分部工程子分部工程分 项 工 程1地基基础无支护土方土方开挖，土方回填（各8个）桩基钢筋笼，混凝土灌注桩（各8个）地下防水防水混凝土（1个）混凝土结构模板、钢筋、混凝土，外观质量，现浇结构（各8个）2主体结构混凝土结构模板，钢筋，混凝土，外观质量，现浇结构（各18个）砌体结构填充墙砌体（各8个）3建筑装饰装修建筑地面基土垫层，陶粒混凝土垫层，无机保温砂浆，水泥混凝土面层，仿石材地砖地面、细石混凝土地面、混凝土嵌卵石地面（各8个）抹灰一般抹灰（内外墙各8个）门窗木门窗安装，特种门安装，门窗玻璃安装（各8个）饰面板（砖）饰面砖粘贴（各8个）涂饰水性涂料涂饰，溶剂型涂料涂饰（各8个）细部护栏和扶手制作与安装（各8个）4屋面保温层，找平层，卷材防水层，涂膜防水层，细部构造，水落管，找坡层屋面（各13个）5建筑给水排水与采暖室内给水系统室内给水管及配件安装，室内消火栓系统安装，给水设备安装（各8个）室内排水系统室内排水管道及配件安装，雨水管道及配件安装（各8个）卫生器具安装卫生器具及给水配件安装，卫生器具排水管道安装（各8个）室外给水管网室外给水管道安装，室外消防水泵结合器、消火栓安装，管沟及井室（各1个）室外排水管网室外排水管道安装，室外排水管沟及井池（各1个）6建筑电气室外电气变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，建筑物景观照明灯和庭院灯安装，建筑物照明通电试运行，接地装置安装（各1个）变配电室变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、接线和线路绝缘测试，接地装置安装，避雷引下线和变配电室接地干线敷设（各1个）供电干线裸母线、封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试（各1个）电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装（各1个）电气照明成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，开关、插座、风扇安装，建筑物照明通电试运行（各8个）备用和不间断电源安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、接线和线路绝缘测试，接地装置安装（各1个）防雷及接地装置安装接地装置安装，避雷引下线和变配电室接地干线敷设，接闪器安装，建筑物等电位联结（各8个）8通风与空调送排风系统风管与配件制作，风管部件与消声器制作，风管系统安装，通风机安装，防腐与绝热（风管系统），系统调试（各8个）防排烟系统风管与配件制作，风管系统安装，通风机安装，防腐与绝热（风管系统），系统调试（各8个）七、 试验计划（一） 结构特点 本工程8栋楼均为框架结构。混凝土全部采用商品混凝土。混凝土标号详见下表：基础部分混凝土等级垫层C15筏基、柱基C30抗水板C30地上部分墙、柱梁、板、楼梯压顶、构造柱、砌体中的混凝土带 填充墙圈梁、构造柱C25基底屋面C30C45C30(地下人防柱梁板墙C35) （二） 试验程序混凝土标准养护室，要求保温性能良好，排水通畅，保证温度控制在（202），湿度控制在95以上。试验操作及样品存放室，混凝土、砂浆等拌合物的稠度检测，强度试件的成型、拆模以及临时存放其它样品等。1、 试验仪器及设备的配置现场试验设备：本工程所有材料检测均委托业主指定的专业检测单位完成，故无需现场设置试验室，现场公将各类试块制作和材料见证取样送检作为项目部试验工作重点。配备足够设备、工具以便试验、取样工作顺利进行，具体见下表：序号仪器设备名称型号规格数量用途1标准养护室3m*5m*2. 1间试块养护2混凝土试模100*100*10010组混凝土试块模具3砂浆试模70.7*70.7*70.76组砂浆试块模具4坍落度筒上口100，下口200，高3002个混凝土坍落度检测5取土环刀10CM2个回填土取样6游标卡尺150*0.02m1把工程检测7保温砂浆试模70*70*206组保温砂浆试块模具8抗渗砼试模175*185*1503组抗渗砼试块模具9通规止规各一套检测直螺纹接头注：标养试块送检测单位标养2、 选择试验室 根据实际情况选择重庆市江北区建设工程质量检测站,为有见证取样试验室和常规取样试验室，向重庆市江北区建委质监站检测中心送检。3、 试验程序1. 混凝土抽样试验程序混凝土浇注令商品混凝土进现场收取配合比、核对强度等级每班坍落度测试4次随机取样试块制作标养（同条件）填写日记登记台帐拆模、编号、养护、填写委托单监理签字送样委托回收报告单交资料员2. 钢筋原材抽样试验程序进场材料联系单钢筋进入现场随机取样编号登记台帐填写委托单监理签字送样委托回收报告单交资料员3. 钢筋连接抽样试验程序技术交底工艺检验（班前焊）现场钢筋连接施工结构上取样编号 登记台帐填写委托单送样委托回收报告单交资料员4. 土工试验程序技术交底现场取土样委托击实试验回收报告现场回填施工按层取样含水率试验干密度实验计算填写压实度试验委托单取回报告单5. 岩芯试验程序 技术交底到达持力层监理随机抽样监理见证取样填写委托单监理签字送样委托回收报告单交资料员6. 水泥、砂、石、砖的试验程序进场材料联系单原材料进入现场按合格证、厂家填写委托单随机抽样送实验室实验取回报告单交资料员7. 配合比申请程序 取回沙、石、水泥试验报告单按规范要求填写配合比申请单取回配合比通知单现场换算成施工配合比交资料员8. 结构实体、钢筋保护检测项目总工编制书面抽检计划报监理审批试验员按照计划频率和部位配合试验单位实施检测。（三） 取样计划1、 混凝土试验部分1、本工程所有混凝土均使用商品混凝土，因此不考虑混凝土原材料的取样及试验，但对商品混凝土供应商有以下要求：提供商品混凝土合格证混凝土配合比及试配记录水泥出厂合格证（天、天试验报告）水泥小时快测、天复试、天复试报告砂子试验报告碎（卵）石试验报告外加剂产品合格证外加剂材料试验报告混凝土开盘鉴定混凝土抗压强度报告2、混凝土试块强度统计、评定记录3、混凝土坍落度测试记录4、现场混凝土（交货地点）试验，目测检查每车混凝土拌合物质量5、混凝土坍落度试验，取样批量、取样方法按前述施工。 2、 留置混凝土试块计划表： 序号结构部位强度等级混凝土量（m3）留置混凝土试块数量（组）同条件养护标准养护抗压1基础垫层C20 182基础筏基、抗水板C30 73基础柱基 C30 184 保温板地面、外墙245上部结构墙及柱C30C45 2424梁板、屋面板及楼梯C30 24246零星混凝土压顶、构造柱、板带和圈梁C25 83、 钢筋原材试验部分1） 热轧带肋钢筋、冷轧带肋钢筋、热轧光圆钢筋热轧钢筋验收批组成：同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批。每一验收批取一组试件。冷轧带肋钢筋5t为一验收批。钢材每次进场无论批量均取样送检。试验项目：拉伸试验（屈服强度、抗拉强度、伸长率）、弯曲试验、重量偏差试件数量：每一组试件拉伸两个、弯曲两个取样方法：在一批钢筋中随机抽取两根，去掉端头500mm ，拉伸、弯曲试验的两个试件分别取自两根不同的钢筋。2） 热轧圆盘条验收批组成：同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批。每一验收批取一组试件。试验项目：拉伸试验（屈服强度、抗拉强度、伸长率）、弯曲试验、重量偏差试件数量：每一组试件拉伸一个、弯曲两个取样方法：在一批钢筋中随机抽取，去掉端头500mm ，其中弯曲试验的两个试件取自两个不同盘。3） 钢筋接头试验部分1、前连接（试连接）：在每批钢筋连接前，在现场条件下进行连接性能试验。合格后方可正式生产。2、焊接验收批组成：单位工程、同一焊工、同钢筋级别、规格、同一焊接型式：1）电弧焊接头（电渣压力焊、搭接焊）在现场安装条件下，每一楼层中以300个同接头型式、同钢筋级别的接头作为一批，不足300个时仍作一批。取样数量：拉伸试验 3件/批。3、机械连接：钢筋直径大于等于16的，采用机械连接。4、 防水试验部分本工程设计要求屋面、卫生间及阳台要进行防水施工。厨房、卫生间、屋面采用SBS高聚物改性沥青防水卷材、水泥基防水涂料，工程防水材料按照GB50208-2002，建筑安装工程资料管理规程中附录B必试项目与检测规则中第9条进行厨房和卫生间防水层采用闭水试验，屋面防水层采用淋水试验。取样计划表取样部位取样组数见证组数备注屋面99见证取样厕卫、阳台88见证取样5、 土工试验部分1、击实试验（必要时做）：取原样土50kg密封送到试验室2、干密度3、基槽管沟：每层长度2050m取1点，但不少于1点4、基坑、挖方、填方：每层100500m2取1点，但不少于1点。5、场地平整：每层400900m2取1点，但不少于1点。6、排水沟：每层长度2050m取1点，但不少于1点。7、地（路）面基层：每层10500m2取1点，但不少于1点。6、 墙体材料试验部分烧结多孔砖取样：每5万块为一验收批，每一验收批取样一组（10块）检验项目：抗压强度、抗折强度7、 建筑砂浆1、试块的取样原则如下:每一楼层或250m3砌体中的各种标号的砂浆，每台搅拌机至少检查一次，每次至少制作一组试块（每组6块）。如砂浆标号或配合比变更时还应制作试块。2、试块的取样方法如下:在砂浆使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位集取。所取试样的数量应多于试验用料的12倍。现场取来的试样在试验前应经人工翻拌，以保证其质量均匀。3、砂浆的养护:按标准方法制作的边长为70.7毫米的的立方体试件。在如下条件养护: (1)水泥混合砂浆为温度203,相对湿度60%80%; (2) 水泥砂浆为温度203,相对湿度90%以上。养护至28天龄期时试压,作为评定砂浆的强度。试块成型后要及时登记砂浆试块成型记录，第二天依取样顺序在试件上编号,拆模、养护，到28d龄期送检。8、 门窗四性的检测 验收批次：一个单位工程为一批，取样数量为3樘 门窗四性为：抗风压性能、水密性能、气密性能、隔声性能。 检验项目：若受检单位能够提供法定检测单位出具的，能够证明该批木门窗质量的检测报告原件，则只做以下必检项目： 1)抗风压、2）空气渗透、3)雨水渗漏、4)角强度、5)外形高.宽尺寸、6)对角线尺寸、7)门窗框.门窗扇框相邻构件装配间隙、8)相邻构件同一平面度、9)门窗框.门窗扇配合间隙、10)门窗框.门窗扇搭接量、11)密封条安装质量 、12)压条安装质量、13)外观。 若不能提供，应进行下列指标的检测：1)抗风压、2）空气渗透、3)雨水渗透、4）角强度、5）增强型钢、6）五金件安装、7）锁紧器的开关力、8）门窗扇开关力、9）悬端吊重、10）翘曲、11）开关疲劳、12）大力关闭、13）窗撑试验、14）弯曲、15）扭曲、16）对角线变形、17）外形高.宽尺寸、18）对角线尺寸、19）门窗框.门窗扇框相邻构件装配间隙、20）相邻构件同一平面度、21）门窗框.门窗扇配合间隙、22）门窗框.门窗扇搭接量、23）密封条安装质量、24）压条安装质量、25）外观 并根据防火规范要求进行燃烧性能检测。9、 屋面挤塑聚苯板的检测检验项目：厚度、导热系数、压缩强度、燃烧性能抽检批数：同一类别、同一规格的产品300立方抽检一次，不足300立方按一批计。抽样：厚度随机抽取1块样品进行检验，压缩强度取3块，导热系数、燃烧性能各取2块。八、 见证取样试验所有的试验项目中都必须有不少于30%的试样在监理方（或甲方）的见证下取样并送有见证试验资格的试验室。必须做有见证试验的项目如下:用于承重结构的混凝土试块用于承重墙体的砌筑砂浆试块。用于结构工程中的主要受力钢筋屋面、厕浴间使用的防水材料单位工程有见证取样和送检次数不得少于试验总次数的30%。试验总次数在10次以下的不得少于2次。九、 试验资料1. 现场试验室建立以下台帐：混凝土试验台帐、钢筋原材试验台帐、钢筋连接试验台帐、回填土试验台帐、水泥试验台帐、砂试验台帐、石试验台帐。做好混凝土浇灌记录和混凝土测温记录，认真填写试验日志。2. 试验报告取回三份，交资料员两份存档，交质检员一份上报监理，自己留一份复印件。3. 对取样、送检、试验、资料交接等均要有记录、登记，做到有据可查。十、 试验措施1. 加强与技术部、质量部、工程部、物资部的联系，及时了解材料的品种、规格、型号、产地、数量以及使用的部位，以便填写委托单时准确无误。2. 严格按取样的方法进行取样，根据试件所代表的批量来确定取样的组数。3. 混凝土的坍落度试验员定时抽查。在砼浇注过程中，如发现不符合坍落度要求的，坚决退回。严禁司机和施工人员加水，试验员不定时去抽查。4. 混凝土浇筑前，先要核对配合比和运输单，看是否与砼的设计强度一致，浇筑过程中要做好记录，包括：砼出站时间、到场时间、浇灌时间、浇完时间。混凝土浇筑完后要及时整理记录上报混凝土主管人员以便分析。5. 分部位，分强度等级，做好砼的强度统计工作，对试验出现的一些问题，要及时汇报，并进行原因分析。6. 钢筋进场后，由材料人员填写材料进场复试通知单，并提供出厂合格证，所进钢筋吨数应小于合格证上的吨数，然后通知试验员，试验员应在通知单上签字，试验结果回来后及时反馈给材料科。7. 见证取样：由现场监理按规定见证取样并进行封存、盖章、送检。8. 对工作要负责，取样、试验必须做到及时性，真实性，有代表性。进场材料复试通知单进场日期材料名称规格数量（吨）生产厂家牌号备注以上请试验员取样做检验试验，并要求将试验结果反馈到材料员及技术员。材料员： 于 年 月 日通知 试验员十一、节能分部检验批划分及试验计划1、节能检验批划分：（一）、墙体节能工程验收的检验批划分应符合下列规定：采用相同材料、工艺和施工做法的墙面每5001000m2面积划分为一个检验批，不足500 m2也为一个检验批。1#-6#楼各6个检验批，共36个。（二）、建筑外门窗工程的检验批应按下列规定划分：1 同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也划分为一个检验批。2 同一厂家的同一品种、类型和规格的特种门每50樘划分为一个检验批，不足50樘也划分为一个检验批。1#-6#楼各18个检验批，共108个。（三）、屋面节能工程验收的检验批划分：按单位工程和屋面层划分，共9个。（四）、地面节能工程分项工程检验批划分应符合下列规定：面积超过200 m2时，每200m2可划分为一个检验批，不足200m2也为一个检验批。按单位工程、楼层及不大于200m2的要求，共分为204个检验批。（五）、通风与空调系统节能工程验收的检验批按系统划分，每个单体划为一个检验批共8个。（六）、空调与采暖系统冷热源和辅助设备及其管网系统节能工程验收的检验批，本工程空调与采暖冷热源每层一个，划为107个检验批。（七）、建筑配电与照明节能工程验收的检验批按系统划分，每个单体划为一个检验批，共8个。（八）、监测与控制系统划为1个检验批。2、节能原材料试验计划（一）、墙体节能试验，每个单位工程抽查3次，主要是做保温浆料的同条件养护试件（每个检验批抽样制作不少于3组），检测导热系数、干密度和压缩强度，砌块的导热系数。（二）、门窗节能试验，同一厂家同一品种同一类型的产品各抽查不少于3樘，主要做气密性、传热系数，玻璃遮阳系数、可见光透射比、中空玻璃露点。（三）、屋面节能试验，同一厂家同一品种的产品各抽查不少于3组，主要做屋面保温板的导热系数、密度、压缩强度及燃烧性能。（四）、地面节能试验，同一厂家同一品种的产品各抽查不少于3组，主要做无机保温砂浆的导热系数、密度、压缩强度及燃烧性能。（五）、通风与空调节能试验，同一厂家的风机盘管机组按数量复验2%，但不得少于2台；同一厂家同材质的绝热材料复验次数不得少于2次，主要做风机盘管机组的供冷量、供热量、风量、出口静压、噪声和功率；绝热材料的导热系数、密度、吸水率。（六）、空调与采暖系统冷、热源及管网节能试验，同一厂家同材质的绝热材料复验次数不得少于2次，主要做绝热材料的导热系数、密度、吸水率。（七）、配电与照明节能试验，同厂家各种规格总数的10%，且不少于2个规格，主要做电缆、电线截面和每芯导体电阻值。（八）、建筑节能工程现场检验，每个单位工程外墙抽查3处，外窗抽查3樘，主要做外墙节能构造；外窗气密性；系统节能性能检测。专业文档供参考，如有帮助请下载。
