　第七章 杯口基础及高杯口基础

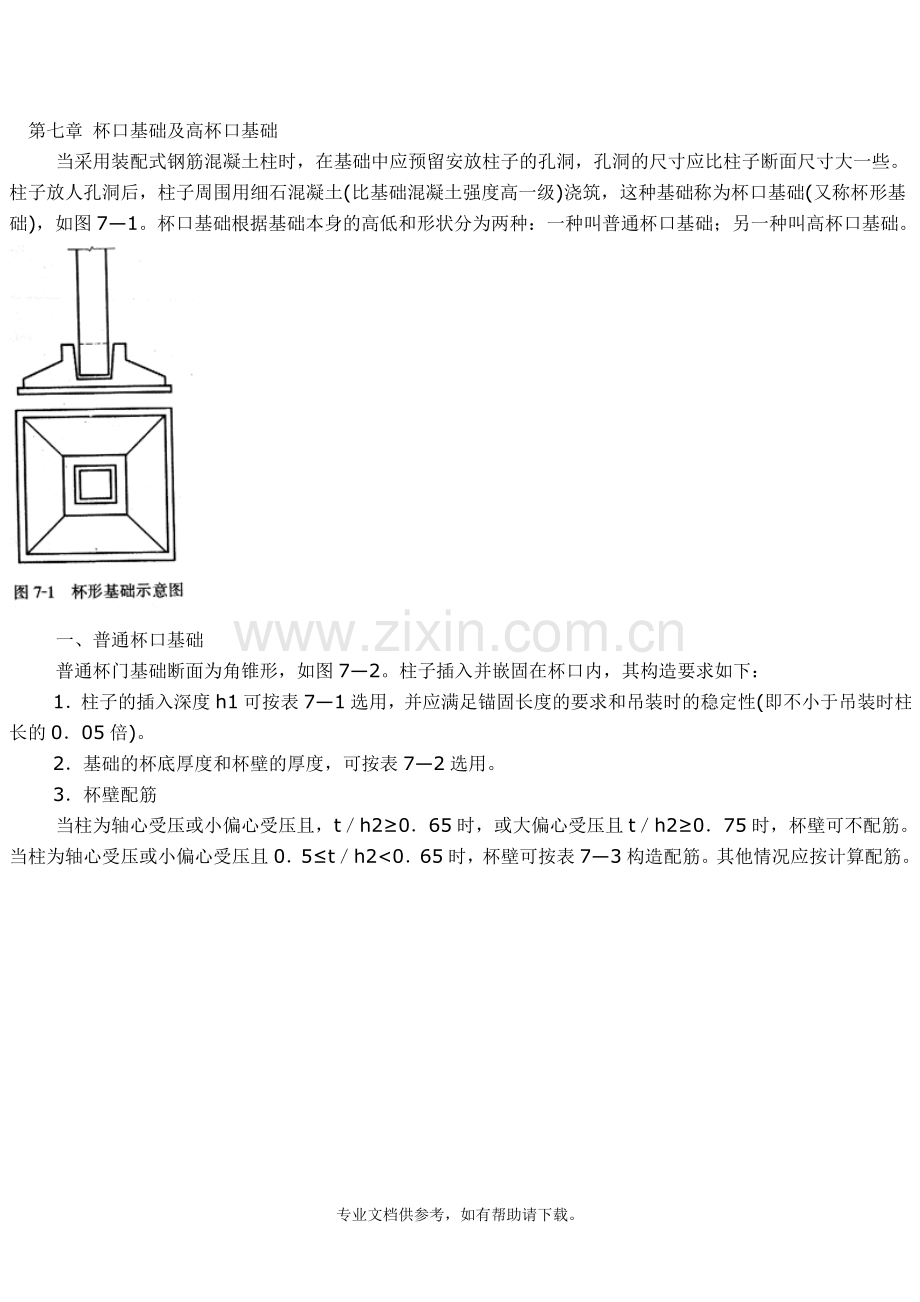

　　 当采用装配式钢筋混凝土柱时，在基础中应预留安放柱子的孔洞，孔洞的尺寸应比柱子断面尺寸大一些。柱子放人孔洞后，柱子周围用细石混凝土(比基础混凝土强度高一级)浇筑，这种基础称为杯口基础(又称杯形基础)，如图7—1。杯口基础根据基础本身的高低和形状分为两种：一种叫普通杯口基础；另一种叫高杯口基础。

　　 一、普通杯口基础
　　 普通杯门基础断面为角锥形，如图7—2。柱子插入并嵌固在杯口内，其构造要求如下：
　　 1．柱子的插入深度h1可按表7—1选用，并应满足锚固长度的要求和吊装时的稳定性(即不小于吊装时柱长的0．05倍)。

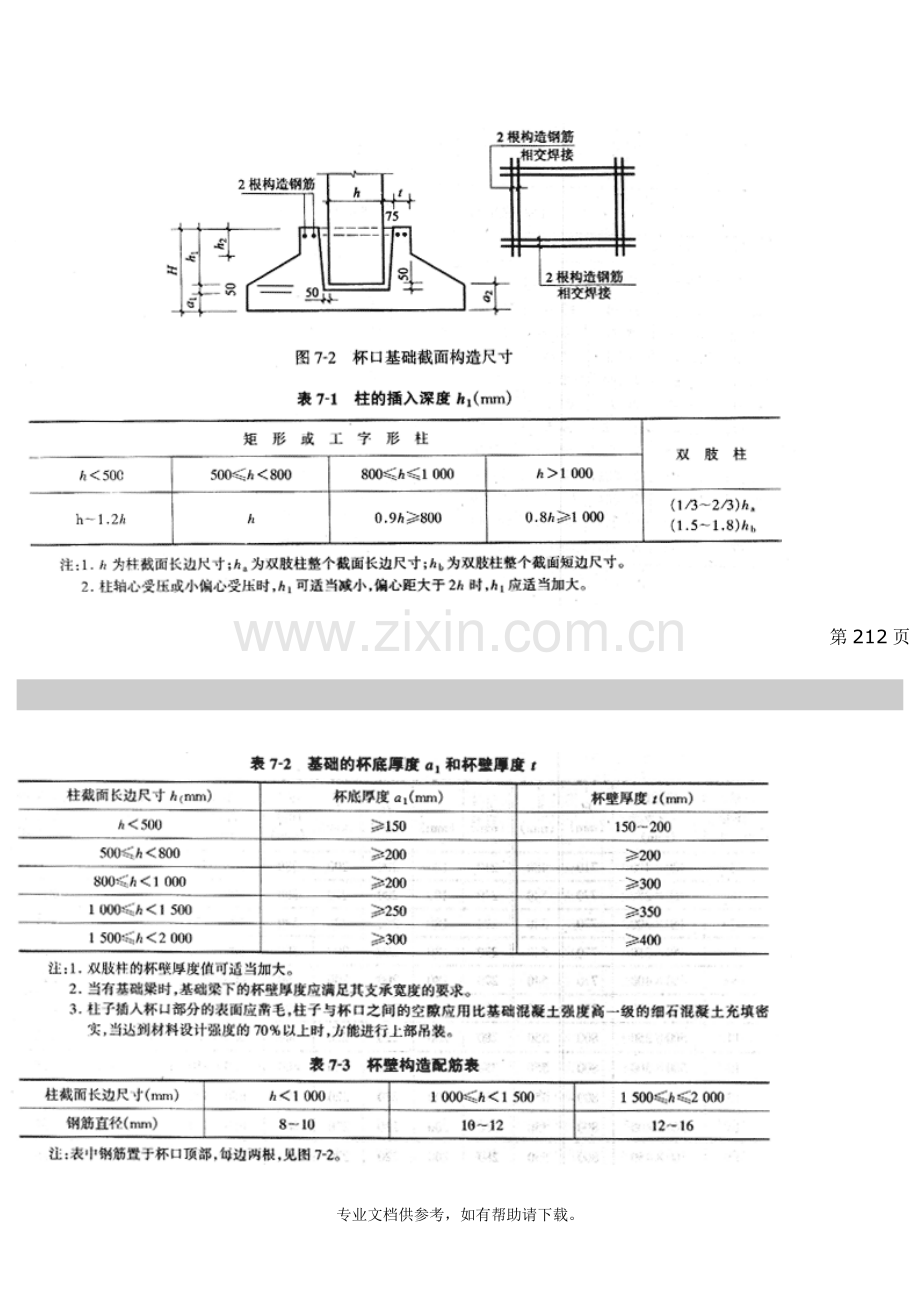

　　 2．基础的杯底厚度和杯壁的厚度，可按表7—2选用。
　　 3．杯壁配筋
　　 当柱为轴心受压或小偏心受压且，t／h2≥0．65时，或大偏心受压且t／h2≥0．75时，杯壁可不配筋。当柱为轴心受压或小偏心受压且0．5≤t／h2<0．65时，杯壁可按表7—3构造配筋。其他情况应按计算配筋。

第212页

　　 4．在工业厂房设计中，除普通杯口基础外，还常用双杯口基础。如厂房伸缩缝处的双柱下，或考虑将来厂房扩建而预留杯口，均需要双杯u基础，其构造要求同普通杯口基础，如图7-3。

　　 5．杯门基础截面构造尺寸及杯口壁构造钢筋配筋表的应用，见表7—4。
　　 选用说明：
　　 (1)杯壁配筋：当柱为轴心受压或小偏心受压，且0．5≤t.l<0．65时，可按表7-4采用构造钢筋，其他情况应按计算配筋。
　　 (2)混凝土强度等级采用C20以上(含C20)。
　　 (3)钢筋种类采用HPB 235或HRB 335。
　　 (4)杆子与杯口之间的空隙用比基础混凝土高一级的细石混凝土充填密实。
　　 (5)求基础长边和短边尺寸及基底配筋截面积，应按轴心受压荷载设计值F、弯矩设计值M、地基承载力fa及基础埋设深度d进行计算。求基础底面积A。查表4-1～表4—23。
