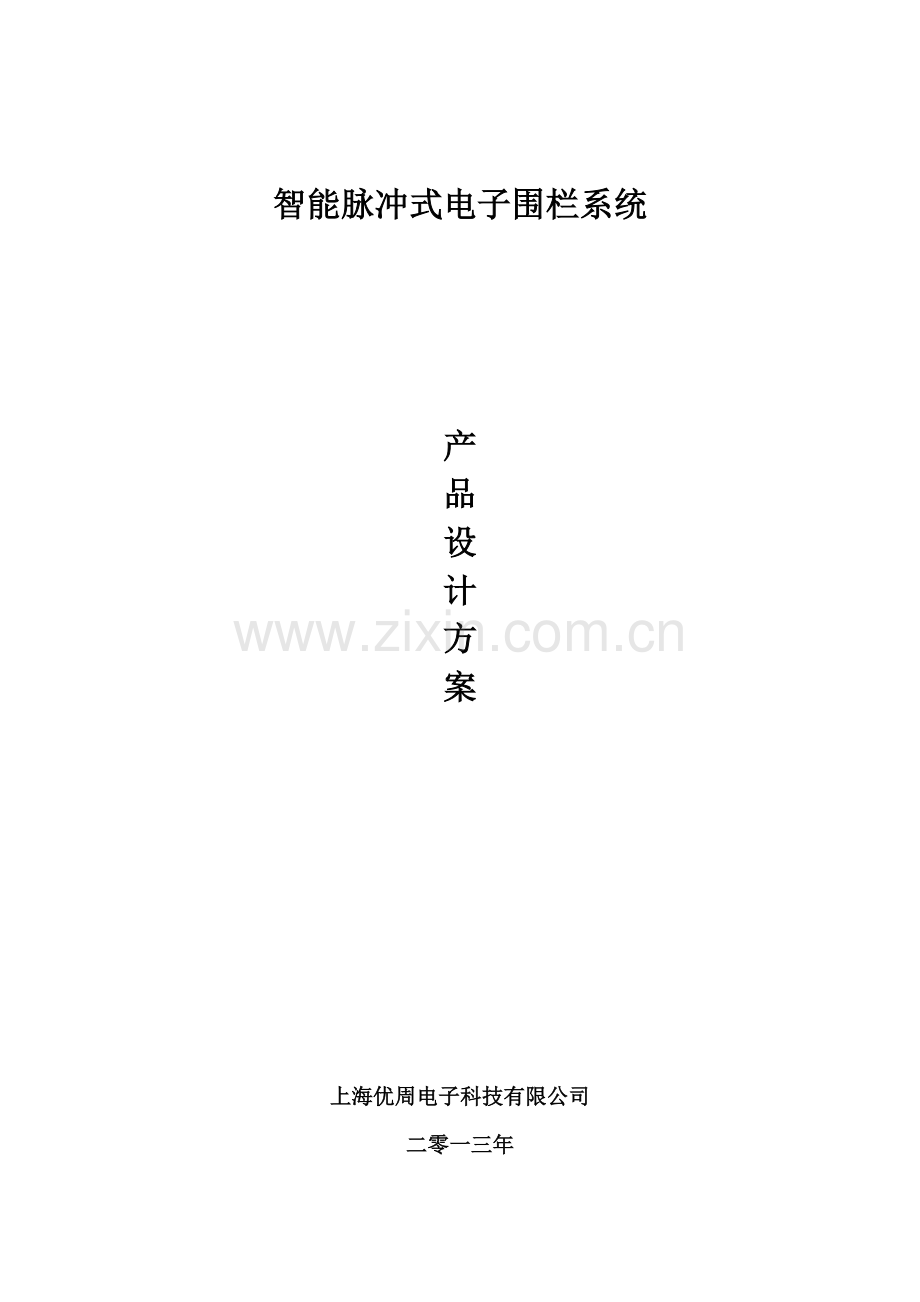

智能脉冲式电子围栏系统

产
品
设
计
方
案

上海优周电子科技有限公司
二零一三年

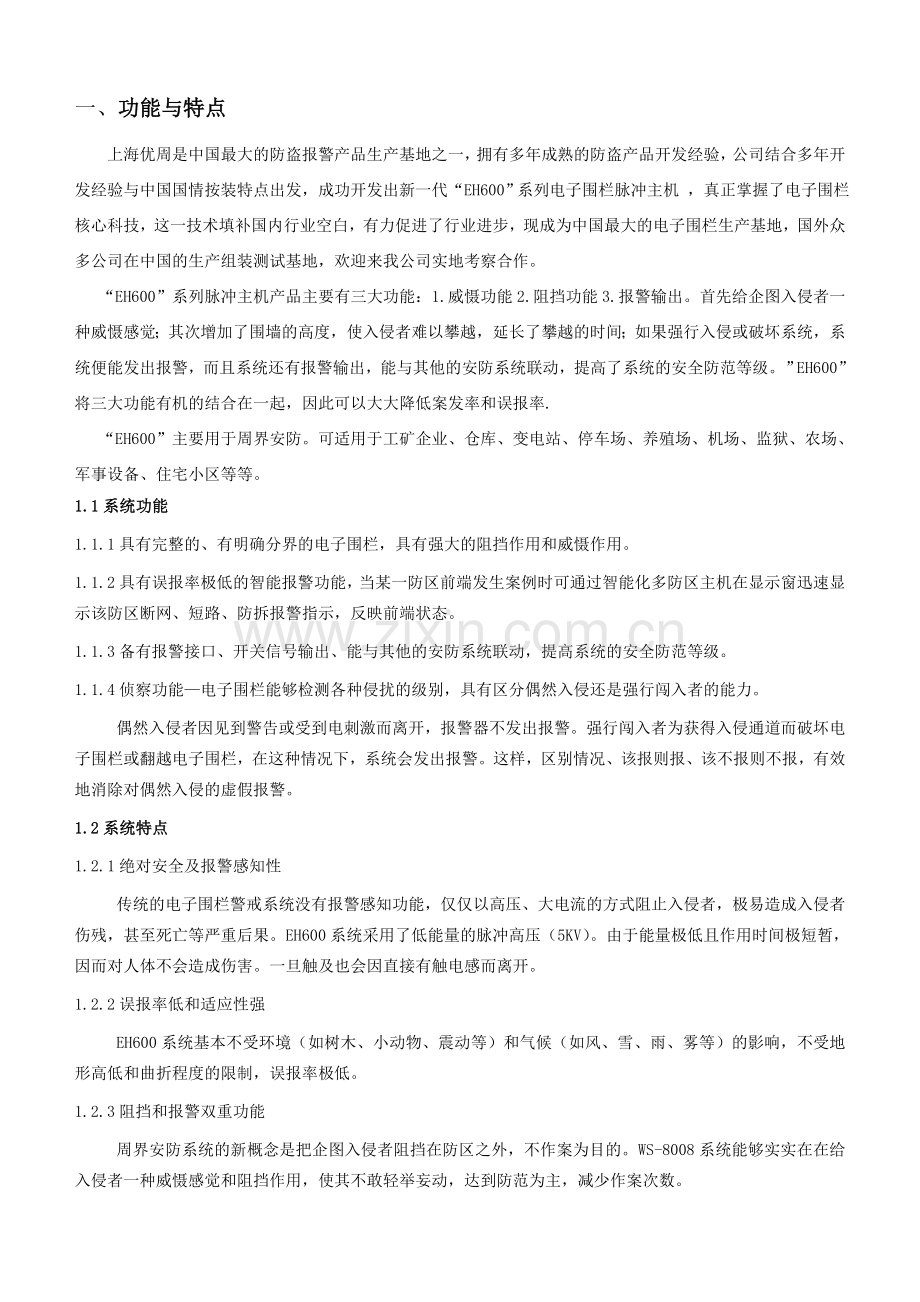

一、功能与特点
上海优周是中国最大的防盗报警产品生产基地之一，拥有多年成熟的防盗产品开发经验，公司结合多年开发经验与中国国情按装特点出发，成功开发出新一代“EH600”系列电子围栏脉冲主机 ，真正掌握了电子围栏核心科技，这一技术填补国内行业空白，有力促进了行业进步，现成为中国最大的电子围栏生产基地，国外众多公司在中国的生产组装测试基地，欢迎来我公司实地考察合作。
“EH600”系列脉冲主机产品主要有三大功能：1.威慑功能2.阻挡功能3.报警输出。首先给企图入侵者一种威慑感觉；其次增加了围墙的高度，使入侵者难以攀越，延长了攀越的时间；如果强行入侵或破坏系统，系统便能发出报警，而且系统还有报警输出，能与其他的安防系统联动，提高了系统的安全防范等级。”EH600”将三大功能有机的结合在一起，因此可以大大降低案发率和误报率.
“EH600”主要用于周界安防。可适用于工矿企业、仓库、变电站、停车场、养殖场、机场、监狱、农场、军事设备、住宅小区等等。
1.1系统功能
1.1.1具有完整的、有明确分界的电子围栏，具有强大的阻挡作用和威慑作用。
1.1.2具有误报率极低的智能报警功能，当某一防区前端发生案例时可通过智能化多防区主机在显示窗迅速显示该防区断网、短路、防拆报警指示，反映前端状态。
1.1.3备有报警接口、开关信号输出、能与其他的安防系统联动，提高系统的安全防范等级。
1.1.4侦察功能—电子围栏能够检测各种侵扰的级别，具有区分偶然入侵还是强行闯入者的能力。
偶然入侵者因见到警告或受到电刺激而离开，报警器不发出报警。强行闯入者为获得入侵通道而破坏电子围栏或翻越电子围栏，在这种情况下，系统会发出报警。这样，区别情况、该报则报、该不报则不报，有效地消除对偶然入侵的虚假报警。
1.2系统特点
1.2.1绝对安全及报警感知性
传统的电子围栏警戒系统没有报警感知功能，仅仅以高压、大电流的方式阻止入侵者，极易造成入侵者伤残，甚至死亡等严重后果。EH600系统采用了低能量的脉冲高压（5KV）。由于能量极低且作用时间极短暂，因而对人体不会造成伤害。一旦触及也会因直接有触电感而离开。
1.2.2误报率低和适应性强
EH600系统基本不受环境（如树木、小动物、震动等）和气候（如风、雪、雨、雾等）的影响，不受地形高低和曲折程度的限制，误报率极低。
1.2.3阻挡和报警双重功能
周界安防系统的新概念是把企图入侵者阻挡在防区之外，不作案为目的。WS-8008系统能够实实在在给入侵者一种威慑感觉和阻挡作用，使其不敢轻举妄动，达到防范为主，减少作案次数。

1.2.4连续工作、布防/撤防，按需设定。
1.2.5可采用蓄电池做备用电源，以备停电时维持5小时的工作。
1.2.6可根据用户要求和现场地理环境以及安全等级进行设计和安装。并可和多种现代安防产品，例如电视监控系统、安防报警系统配套使用，以提高系统的安全防范等级。
二、产品说明
2.1产品设计依据：
· 《防盗报警控制器通用技术条件》 GB12663-92
· 《脉冲电子围栏及其安装和安全运行》 GB/T 7946-2008
· 《国际电围拦标准》 GE1-61011
· 《安全防范系统通用图形符号》 GA/T74-94
· 《安全防范工程程序和要求》
· 《世界安全电围栏标准》CEI61011,AS/NZS60335
· 国家《脉冲电子围栏及其安装和安全运行》标准文件－GB/T7946-2008
· 《安全防范工程技术规范》GB 50348-2004
· 《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005
· 《防盗报警控制器通用技术条件》GB 12663-2001
· 《安全防范工程技术规范》GB 50348-2004
· 《入侵探测器 第1部分：通用要求》　GB 10408.1－2000
· 《防盗报警控制器通用技术条件》GB 12663-2001
· 《安全防范系统验收规则》GA 308-2001
· 《入侵报警系统技术要求》GA/T 368-2001
· 《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997
2.2产品特性：
2.2.1差分电压输出技术：每条线上有电压，相临两线之间有压差。
2.2.2 LCD液晶显示屏动态指示每条线上的电压。
2.2.3高/低压手动切换、远程设备自动切换功能。
2.2.4短路、断线、防拆报警，设备故障自动检测。
2.2.5自由设定报警延迟时间。
2.2.6防水型塑胶外壳及上下盖外观设计导应行业发展。
2.2.7 RS485远程控制、键盘、计算机、网络等多种集中管理方案。
2.2.8 DC12V及常开/常闭报警输出。
2.3产品技术参数：

2.3.1输出电压峰值：5KV～10KV
2.3.2输出低压峰值：700～1000V
2.3.3输出电量峰值：<10A
2.3.4脉冲宽度（脉冲持续时间）：≤0.1s
2.3.5脉冲间隔时间：1s～1.5s
2.3.6脉冲输出电量：2.5mC
2.3.7脉冲输出能量：≤5.0J
2.3.8系统功耗：12W
2.4 LED指示灯状态说明：
2.4.1 DC24V电源正常输入时红色“电源”指示灯常亮。
2.4.2高压时“高低压”指示灯亮，反之低压时熄灭。
2.4.3防区一报警时“防区1”指示灯亮。
2.4.4防区二报警时“防区2”指示灯亮。
2.4.5正常工作时“脉冲”指示灯闪烁。

2.5控制器主机内部接线及遥控器说明示意图
2.5.1电子围栏主机正面示意图：

2.5.2 输出的四根高压线：A+ A- 为第一防区两根高压出线， B+ B- 为第二防区两根高压出线，HGND接地。

2.5.3 六线制接法：输入的4根高压线：A+1 A+2 为第一防区正极两根进线，A-1 A-2 为第一防区负极两根进线，B+1 B+2 为第二防区正极两根进线，B-1 B-2 为第二防区负极两根进线，HGND接地。

四线制接法：输入的2根高压线：A+1为第一防区正极进线，A+2必须跟A+1短接起来。A-1 为第一防区负极进线，A-2必须跟A-1短接起来。B+1 为第二防区正极进线，B+2必须跟B+1短接起来。B-1 为第二防区负极进线，B-2必须跟B-1短接起来。

2.5.4 八位拨键说明：

2.5.5 +和-为12V铅酸电池接口，V+和V-为主机24V电源接口，可接入18-24VAC/DC电源，主电源负载必须大于1A。

2.5.6 如下图所示:

485A、485B：为485总线接口；
COM1、NC1、NO1：为一防区报警输出继电器常开常闭可选；
COM2、NC2、NO2：为二防区报警输出继电器常开常闭可选；
+ - ：为声光报警输出，输出电压为12-15V；
VOUT+、GND：为12V电源输出，可给485键盘或模块提供电源。
2.5.7 EH308脉冲主机键盘

接线：R:12V B:GND G:485B Y:485A
键盘操作功能初始密码：
布防：初始密码为1234；
撤防：初始密码为1234；
菜单：初始密码为12345；
EH308脉冲主机键盘通过485总线与前端脉冲主机连接，可以对前端主机进行监控及操作；也可以通过232串口与电脑连接，通过电脑软件显示信息。（详细操作请参照EH308说明书）
2.5.8 遥控器

四个键分别为：布防、撤防、高低压切换、开关机重启键。

特别留意开关机键为：当主机正常运行时，按第一次为放掉电荷待机，按第二次为重新启动。

2.6控制器功能端接线说明：
2.6.1主机由输出和输入两部分组成，正脉冲从输出部分的“一路高压输出端”传到围栏上，然后回到接收部分的“一路高压输入端”,有A1A2A3三个端口，从而在前端围栏上形成正、负两个脉冲回路。
2.6.2高压接地输出可与避雷器接地共用，接地输出为弱电输出需与高压接地分开。
2.6.3高低压切换开关用来切换输出电压高低模式。
2.6.4键盘输出接入控制键盘或经RS485转换接入计算机。
2.6.5开关量输出接入需要的联动设备。
2.6.6警号输出接入声光警号或警示灯。

2.6.7电源输入接入DC24V电源。
三、电子围栏设计要求
3.1根据不同的安全等级，配置合适的能满足要求的电子围栏。通常把安全等级分为Ι、Ⅱ、III三级。
（1）具有威慑性—整个周界设一个防区，如安装在墙顶上的4线系统。具有阻挡报警和威慑作用。
（2）中等安全级。每一防区长度不大于300米，大于300米的应分成多个防区。
（3）高等安全级。每一防区长度定在100米之间，整个围栏分成多个防区。每个防区都具有各自独立的触发报警器，可指示报警所在防区。报警输出通常和CCTV、红外对射、射灯，报警器等其他安防系统联动。在实际使用时，每一防区的长度应根据长度、地形和经济需要设定。
3.2 安全性
3.2.1不准在电子围栏上接入交流电源。当产品失效或发生故障时，应保证电子围 栏不带交流电。
3.2.2产品采用整流降压为DC15V，然后升压给电容充电，最后电容脉冲放电到升压变压器上，输出的能量受到整流、初次升压、电容放电等多个环节的限制，保证围栏不会对人体生命构成伤害。
3.2.3连带因素及受电击的影响：
本产品的电脉冲不会伤害入侵者，为避免连带责任，其一，在电子围栏上醒目的位置，每隔10米至少悬挂一块专用的“电子围栏，禁止攀登”警示牌。其二，电子围栏可触接的安装高度，应在1.8m 以上，如果电子围栏的安装高度不够高，应在电子围栏的外侧或两侧安装隔离墙或隔离网，以免人员无意中触及。
3.2.4电子围栏不应当架设在电力线路或电线路的同一电杆上。
3.2.5电子围栏应与电力线路保持足够的安全距离，其间的最小距离如表3-1所示。
架空电力线电压等级
与电子围栏最小水平距离
与电子围栏最小垂直距离
10KV及以下
2.5m
2m
35～110KV
5m
3m
220KV
7m
4m
330KV
9m
5m
500KV
9m
5m
表3-1
3.2.6在1KV及以下的架空电力线两侧2m 范围内，电子围栏的高度不得超过2m。
3.2.7电子围栏与公用道路边沿的水平距离应大于5m （墙顶式电子围栏例外）。
3.2.8电子围栏带脉冲高压，当接触点接触不良时，或物体接近带电导体时，会发 生微软的火花。因此，电子围栏应架设在无可燃气体，无可燃液体的场所；或按照 国家有关标准要求，保持足够的安全距离；或者采取保护性安全隔离措施
3.2.9考察电子围栏装设地点的时候：要求电子围栏与地下、空中等方位的电线、管道无冲突；围栏附近的范围内无杂物；围栏装置装设地点附近是否存在强干扰源（如发射台等高频设备），若有，则在施工图中标明信号线必须采用屏蔽双绞线。
四、电子围栏设计需求分析
4.1电子围拦系统布线示意图

（见图十一）
4.2电子围栏系统组成部分
电子围栏由控制端+控制器主机+围栏周界三部分组成。
4.3控制端控制方式：
4.3.1键盘控制和计算机直接控制两种控制方式。每控制端可控制16个防区。
4.3.2网络控制：主机“键盘输出”信号通过RS485/RS422转换器接入交换机或路由器，再通过网线接计算机的控制方式。
4.3.3直控控制：主机“键盘输出”信号接入RS485/RS232转接器，再接入计算机的控制方式。
4.3.4键盘控制方式：主机“键盘输出”信号直接接入键盘的控制方式。
4.3.5使用三种控制方式时：主机“高低压切换”开关必须打到自动模式。
4.4电子围栏周界需求分析
4.4.1电子围栏周界组成：控制器、终端杆、终端杆绝缘子、终端绝缘子固定夹、中间杆及中间承力杆、中间承力杆及中间杆绝缘子、螺纹式线-线连接器、紧线器、警示牌、报警器、避雷器、合金线、高压绝缘导线及万向底座和中间杆底座等组成。
4.4.2 控制器：每防区需要一台控制器主机。
4.4.3 终端杆：周界围栏的终端和末端及围栏拐角处以及围拦每100米处接一根终端杆，终端杆根据甲方的地理环境可适当作出调整。
4.4.4 终端杆绝缘子和固定夹：在围栏的终端和末端的终端杆各需4个终端杆绝缘子和4个终端杆固定夹，处在围栏中间和拐角处的终端杆每一根终端杆需8个终端杆绝缘子和8个终端杆固定夹。
4.4.5 中间杆及中间承力杆：中间杆从终端杆开始每4米(<5米)接一根，每4根中间杆接一根中间承力杆，中间杆也可以根据甲方需要选用中间承力杆替代。。
4.4.6 中间承力杆绝缘子：每一根需4个中间承力杆绝缘子。
4.4.7 中间杆绝缘子：每一根需4个中间杆绝缘子。
4.4.8 在高压绝缘导线与合金线连接处需要线-线连接器连接。
4.4.9 避雷器：每个防区安装2个避雷器。
4.4.10 紧线器：用于收紧合金线，在每一条合金线的每一水平段安装一个紧线器。
4.4.11 警示牌：围栏每间隔10米设置一个。
4.4.12其他配件材料依具体情况而定。
五、电子围栏周界安装
5.1电子围栏系统连线示意图（见图十一）
5.2围栏安装方式

5.2.1墙顶式安装
墙顶式电子围栏，直接安装在围墙的顶部上方。线杆的安装，可以有焊接，卡箍或欲埋三种方式，视围墙结构状况而选择较合适的方式。例如，在铁栅围墙上，可采用焊接法。在混凝土围墙上，可采用欲埋方式，在砖墙上可采用卡箍方式。只要能稳固，美观，也可以采用别的方法。
5.2.2附属式安装
附属式电子围栏附加在围墙内侧，围墙直接承受电子围栏的压力和导线张力。所以在安装之前必须保证墙体的结构强度，如果不牢固，应预先加固。
5.2.3独立式电子围栏
独立式电子围栏,安装在距围墙内侧约1米地带。由于其高度达2.1m 到2.4m ，导线数达4-20线，所以，导线对终端拉线杆和承力杆的张力较大，因此，终端拉线杆和承力杆必须有足够的强度，终端拉线杆和承力杆的埋设必须稳固。如果土质坚实，可直接将终端拉线和承力杆的下端埋入地下60mm作固定。如果终端接线杆的刚性不够，应增加支撑。
中间承力杆，虽不承受导线的张力作用，但必须支持多线的压力，因此，也需要安装得稳固。可采用埋入法安装。
5.3周界围栏安装角度：（与墙顶面的夹角）
5.3.1根据现场的情况及甲方要求确定周围栏角度
（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）。
5.3.2根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装。
5.3.3根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。
5.4终端杆及终端杆绝缘子安装

终端杆安装图（四）

5.5中间杆及中间杆绝缘子安装
用中间杆固定件、M5×12螺栓将中间杆固定在万向底座上（注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合要求）。
中间杆绝缘子是螺纹式的绝缘子,分为螺杆和螺帽两部分,先把 螺杆套入过线杆,再把螺帽拧上,当螺帽没拧紧时,调整好方向和距离（要求每根杆子的方向和距离保持一致），拧紧固定好即可。

螺纹式中间杆绝缘子 中间杆安装图
5.6中间承力杆及中间承力杆绝缘子安装

如图：用承力杆固定件、M5×12螺栓将中间杆固定在万向底座上（注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合5.3项要求）

5.7紧线器安装
中间收紧器是一直挂在前端围栏上的,安装合金导线时,把导线从中间收紧器侧面的圆孔穿入,再对准并穿过其中间的中缝,最后通过另一侧面的圆孔穿出。如图。注意：紧线时切勿紧过头，如果紧线过紧，热胀冷缩，冬天下可能会发生断裂。

5.8避雷器安装
避雷器应先通过自身的螺母固定在避雷器安装支架上面，避雷器通常安装在脉冲主机的上方，每一个防区都必须安装一到两个避雷器。

5.9合金线之间的连接

用线—线连接器连接，先将需连接的两导线头，穿入连接器中，再用螺母将导线压紧在连接器中。由于压接不一定很紧，可能有松动，所以还需将二个头分别绕在合金导线上，紧绕不少于5圈。

5.10接地

接地要求：依据“GB/T 7946-2008”的接地原则与电力弱电接地分开。此电子围栏系统有：主机高压输出接地、主机的弱电接地、避雷器下的避雷接地三种接地，高压接地与避雷接地可以共用，但必须与弱电接地分开，而且两个接地桩之间的距离不小于10米。接地桩埋地深度不小于1.5米，弱电接地电阻值应小于4Ω。高压电接地电阻值应小于10Ω。避雷接地用16～25平方毫米的铜导线可靠连接。

5.11地下布线
5.10.1电子围栏需要地下布线时，应选用额定电压20KV的高压绝缘导线，穿入绝缘穿线管。其中带正极的导线和带负极的导线穿入不同的绝缘管。
5.10.2电子围栏的地下布线，应尽可能避免高压绝缘导线的接头。因为地下通常较潮湿，接头处很难保持良好的绝缘强度。如果无法避免接头，应加强接头部分的绝缘度。例如采用硅橡胶包封，或者把接头转向地面之上。
六、主机安装与连线
6.1主机安装
将主机牢固的固定在靠近防区起始点或防区分区处，并做适当的防雨处理。也可以放在控制中心或门卫室。
6.2主机与围栏连接图

图（十三）
6.2.1将周界围栏用高压绝缘线分别连接至控制器底端的高压接线柱上，其中最上面两条线必须经过避雷器后接入大地。
6.2.2围栏脉冲主机其他功能接线参照上图及主机功能端接线说明一一对应接入即可。

七、主机调试与报警试验
7.1通电检查
当系统的控制器和电子围栏全部安装完成后，应进行一次全面检查。检查挂线杆是否装牢，绝缘子的位置是否正确，导线架设是否正常，地线的接地电阻是否满足要求；检查电子围栏的绝缘电阻是否满足要求；检查引向控制器的高压绝缘导线的连接是否正确

，确认接线正确后，并确认所有人员已经离开周界围栏。
7.1.1打开电源开关，系统进入自检状态，并且等待充电完成（若需要学习遥控器请将学习设定键拨动到关闭上，然后按下解锁键，详情见屏幕提示）。
7.1.2完成后即高压布防状态，高低压转换开关打到高压时，主机有较强的脉冲声发出。打到低压时声音明显变小。打到自动时由键盘或计算机直接控制。
7.1.3在高、低压或自动状态下液晶正确显示。
7.1.4键盘、计算机显示与主机指示相对应。
7.1.5以上现象显示正确且无报警输出，表示系统运行正常。

7.2报警试验。
7.2.1短路：用高压绝缘线短接任意两相或对地，3秒后，主机提示短路。报警设备也
会发出报警，消除触发源后，报警复位，系统恢复正常。
7.2.2断线：拔掉任意一根接线柱上的绝缘线，3秒后，主机提示断线入侵报警，消除
触发源后，报警复位，系统恢复正常。
7.2.3防拆：打开主机壳，主机防拆报警。报警设备也发出报警，合上主机壳，报警
复位，系统恢复正常。
7.2.4系统内部自动监控系统，当触发源消除后，报警持续10秒后，系统自动复位恢复正常。

八、计算机直接控制软件安装说明

可同时控制1～15个防区的EH600系统高压电子脉冲主机。
8.1安装
双击安装包按照安装向导安装控制系统，安装完成后将会在电脑桌面有一个图标。点击此图标进入软件，选择用户名‘admin’,登陆密码为‘admin’，进入控制系统。
8.2系统设置
单击“系统设置”菜单对系统进行设置：
8.2.1串口设置：根据用户实际使用那个串口进行设置。
8.2.2防区设置：根据实际使用情况添加或删除防区，如下图：

添加后点击确定可以继续添加，如不需要点击退出，可以在防区设置中看见刚刚添加进去的防区，说明添加成功。此项功能对当前登录用户为超级用户权限有效。
8.2.3 分区设置：对分区进行布防和撤防以及对分区进行打击电压的调整。
8.2.4 防区号修改：更改脉冲围栏主机防区号。输入需要更改的防区号后点击确定。如果修改成功会有提示修改成功的对话框。
8.2.5 电子地图
此项功能对当前登录用户为超级用户权限有效。
8.2.5.1选择地图：点击浏览选择相应的电子地图后保存，（上传的地图需要事先用绿色的线条在边缘地方围起来， 图片格式必须为BPM）。
8.2.5.2设置防区：选择相应的防区编号后点击浏览，在弹出的地图上长按鼠标左键，选择防区的起始位置后按回车键。此时会出现该防区的坐标。设置完后点击保存。（如下图）：

如需再设置其他防区，重复上述步骤。

8.2.5.3报警分区：设置相应的报警提示颜色。
8.2.6 报警灵敏度设置：脉冲主机发生各种报警后，脉冲主机多长时间上传到PC侧。
8.2.7 报警提示音：当PC侧接到报警时，放出的声音。选择相应的报警声音文件后点击保存。
8.2.8退出：点击此按钮完全退出软件。
8.3选择
8.3.1全部布防：对所有防区进行布防。
8.3.2全部撤防：对所有防区进行撤防。
8.3.3报警复位：当高压电子脉冲主机发生报警时，清除报警源后点击使其报警复位。
8.4 用户管理
8.4.1 用户注册：新添用户，此项功能只对当前登录用户权限为超级用户有效。
8.4.2 密码修改：对用户密码进行修改
8.4.3 删除用户：删除不需要的用户，此项功能只对当前登录用户权限为超级用户有效。
8.5报表打印
8.5.1报警查阅：查询并打印最近所有防区的报警状态及发生报警的时间和日期。
8.5.2报警刷新：对软件主界面中记录窗口中的记录进行清除。
8.6帮助
8.6.1 关于：显示当前软件版本。
8.7 主界面

左边列表框显示用用户登录后所有报警记录，所有布防、撤防、记录。
九、 施工安装规范 及安全注意事项
 9.1施工安装规范
  9.1.1施工原则：
精确、严格、优质、高效。
9.1.2施工规范：
1) 底座安装要坚固、水平，前后底座之间尽量保持一条直线。
2) 底座安装固定，采用不锈钢膨胀螺栓或普通膨胀螺栓，为防锈和长期使用优先选择不锈钢螺栓。终端杆底座采用8mm的螺栓，中间杆底座采用6mm的螺栓。
3) 围栏电线之间需保持平行等距，应为200mm±20mm。
4) 围栏紧线器上下之间保持为一条竖直直线。
5) 附属式安装，最上一根围栏与围墙顶端的距离不小于700mm。落地式安装，脉冲电子围栏前端的高度应不小于1800mm。
6) 排PVC管时，务必保证管管之间有接头，并且用V－PVC专用胶粘结牢固。应与甲方沟通，确认采用沿墙角边缘排管或地下排管。地下排管需挖地时，应保证一定深度（40cm左右）。
7) 排线时，必须保证一条线走到底，中间严格避免接头情况；尤其是地下排管时，应坚决杜绝。在购买线缆时，如果长度不够，应提早定制线缆。
8) 安装避雷器时，地桩必须打入地下1.5m以下。接地电阻应小于10Ω。避雷器应安装在电子围栏的起始端，即靠近控制器的一端。避雷器的上端接电子围栏上最高的一根高压导线，避雷器的下端接埋地地线，上引线使用高压绝缘线，下引线要可靠接地。
9) 墙墩之间（10m）应挂一块警示牌，以充分提醒警示。
10) 485总线选用规格：RVSP2*1.5mm2，防水。
11) 电源线选用规格：RVVP2*1.5mm2，防水
12) 高压绝缘线应达到耐15KV的脉冲电压。
13) 若采用多防区系统，当单防区报警控制器放在室外时，必须放在不锈钢防水箱内。防水箱可挂于墙边，或在地面制作水泥地基放置。
9.2施工中应注意的其他问题
9.2.1如果墙墩较宽，应将围栏电线设计成靠近墙体中心偏外，即底座偏外安装，保证无盲区情况 下，防止从墙顶跨过围栏翻越。
9.2.2支座的打孔方向。
9.2.3脉冲电子围栏系统不能与任何其他的接地系统连接 且保持10m以上距离的独立接地。
9.2.4合金丝加长时，接头接在紧线器里或接在线线连接器里。
9.2.5本产品的电脉冲不会伤害入侵者，但应避免连带因素。为了解决这个问题，其一，在电子围栏上醒目的位置，每隔10米（或以内），挂上专用的“电子围栏，禁止攀登”警示牌。警告入侵者，切勿触及。其二，电子围栏的安装高度，应在1.8m以上，不致在无意中触及。如果电子围栏的安装高度不够高，为避免人员无意中触及，应在电子围栏的外侧或两侧安装隔离墙或隔离网。
9.2.6电子围栏的脉冲能量，有时会产生火花，为此，附近不能有可燃气体存在。
9.2.7电子围栏应与电力线路保持足够的安全距离。
9.3安全注意事项
9.3.1除非电子围栏已解除高压，否则切勿触摸系统导体部分。
9.3.2切勿在雷电期间安装电子围栏。 切勿将控制器直接安装于潮湿场所。
9.3.3在安装使用产品之前，对工作人员应预先作好安全教育技术培训。
9.3.4本产品在通电时，控制器内部带有220V50Hz交流电压和近5000V高压脉冲, 切勿随意打开机箱；产品的输出端和电子围栏上带有近5000V高压脉冲。高压危险，切勿触及，以免发生触电事故，确保人身安全、设备安全。
9.3.5本产品的使用者，必须具有电器安全及触电解救知识，安装使用前须阅读此说明书并规范操作，熟悉本产品的正确使用方法，否则由此产生的一切事故，我方保留最终解释权利

9.3.6一旦出现异常情况，应先切断电源，再由专业人员作检查分析维修，或者与我公司联系，按规定保修。

十售后服务承诺
10.1服务目标
规范服务制度和流程，确保满足客户的服务需求，提高售后服务的质量，增强客户对公司的满意度。
10.2适用范围
适用于本公司销售的电子围栏产品，由公司向客户所提供的售后服务。
10.3服务承诺
● 提供1年×6天×8小时的电话或远程服务，指导客户解决产品故障排除，或技术支持服务。
● 提供完善的培训、技术手册、操作手册。
● 对用户指定专职设备管理人员进行培训，熟悉产品的基本性能、操作方法，保证设备正常运行。培训完成经考核合格，确保能应对一般问题 .
附录A
脉冲电子围栏案例欣赏
部分应用案例
北京慧谷根园生活小区 北京昌平龙山渡假村 潘家园君悦古玩市场
北京知春里小学　　 　　　　北京大兴198栋别墅　　　北京昌平外交学院
江苏常州某别墅小区　　　　　福建泉州某工厂 　 沈阳多个住宅小区
浙江奉化某别墅　　　　　　　遂宁某住宅小区　　　　　安庆凯美特气体有限公司厂区
江苏无锡某住宅小区　　　　 江苏丹阳某住宅小区　　　山西榆次振鹏房地产某小区
昆明赛伦房地产某小区…………　　　　

附录B
脉冲电子围栏配件赏析

电子围栏主机
操作键盘
中间杆绝缘子

承力杆绝缘子
终端杆绝缘子
高压线

中间杆
中间承力杆
方形终端杆

圆形终端杆
金属承力杆绝缘子固定
18＃合金线

警示牌
线－线连接器
承力杆固定件
