FANUC系统宏程式详解.doc

宏程序的简单调用格式：
格式：G65 P程序序号 L重复次数 变量分配

变量对照表
A #1
I #4
T #20
B #2
J #5
U #21
C #3
K #6
V #22
D #7
M #13
W #23
E #8
Q #17
X #24
F #9
R #18
Y #25
H #10
S #19
Z #26

控制命令
1. If [条件表达式] GOTO n
2. While [条件表达式] DO m
End m
运算符号
相等：EQ 不等于: NE 大于：GT
小于：LT 大于等于：GE 小于等于：LE

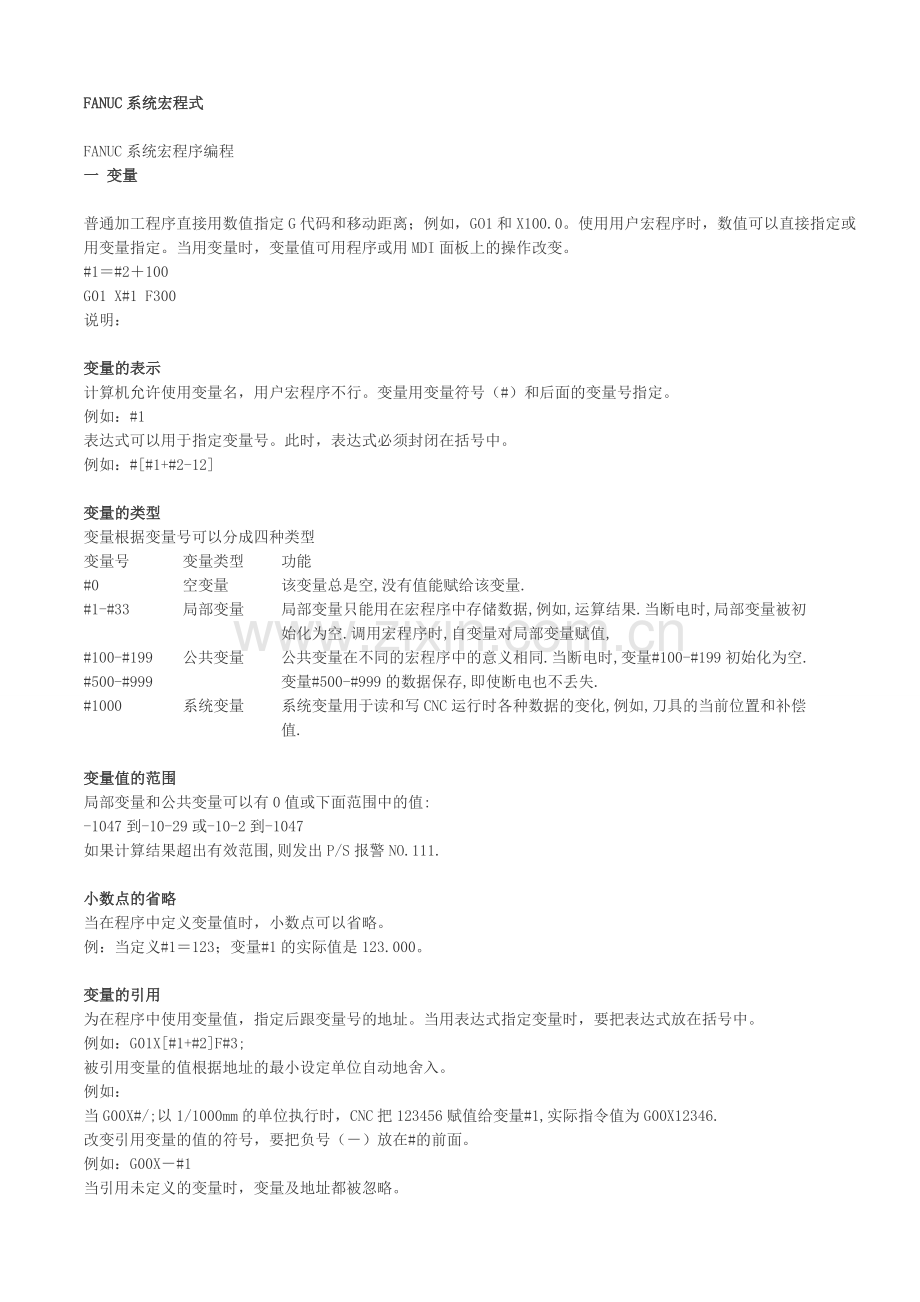

FANUC系统宏程式

FANUC系统宏程序编程
一 变量

普通加工程序直接用数值指定G代码和移动距离；例如，GO1和X100.0。使用用户宏程序时，数值可以直接指定或用变量指定。当用变量时，变量值可用程序或用MDI面板上的操作改变。
#1＝#2＋100
G01 X#1 F300
说明：

变量的表示
计算机允许使用变量名，用户宏程序不行。变量用变量符号（#）和后面的变量号指定。
例如：#1
表达式可以用于指定变量号。此时，表达式必须封闭在括号中。
例如：#[#1+#2-12]

变量的类型
变量根据变量号可以分成四种类型
变量号
变量类型
功能
#0
空变量
该变量总是空,没有值能赋给该变量.
#1-#33
局部变量
局部变量只能用在宏程序中存储数据,例如,运算结果.当断电时,局部变量被初始化为空.调用宏程序时,自变量对局部变量赋值,
#100-#199
#500-#999
公共变量
公共变量在不同的宏程序中的意义相同.当断电时,变量#100-#199初始化为空.
变量#500-#999的数据保存,即使断电也不丢失.
#1000
系统变量
系统变量用于读和写CNC运行时各种数据的变化,例如,刀具的当前位置和补偿值.

变量值的范围
局部变量和公共变量可以有0值或下面范围中的值:
-1047到-10-29或-10-2到-1047
如果计算结果超出有效范围,则发出P/S报警NO.111.

小数点的省略
当在程序中定义变量值时，小数点可以省略。
例：当定义#1＝123；变量#1的实际值是123.000。

变量的引用
为在程序中使用变量值，指定后跟变量号的地址。当用表达式指定变量时，要把表达式放在括号中。
例如：G01X[#1+#2]F#3;
被引用变量的值根据地址的最小设定单位自动地舍入。
例如：
当G00X#/;以1/1000mm的单位执行时，CNC把123456赋值给变量#1,实际指令值为G00X12346.
改变引用变量的值的符号，要把负号（－）放在#的前面。
例如：G00X－#1
当引用未定义的变量时，变量及地址都被忽略。
例如：当变量#1的值是0，并且变量#2的值是空时，G00X#1 Y#2的执行结果为G00X0。

双轨迹（双轨迹控制）的公共变量
对双轨迹控制，系统为每一轨迹都提供了单独的宏变量，但是，根据参数N0.6036和6037的设定，某些公共变量可同时用于两个轨迹。

未定义的变量
当变量值未定义时，这样的变量成为空变量。变量#0总是空变量。它不能写，只能读。

引用
当引用一个未定义的变量时，地址本身也被忽略。
当#1=<空>
当#1＝0
G90 X100 Y#1
G90 X100
G90 X100 Y#1
G90 X100 Y0
(b) 运算
除了用<空>赋值以外，其余情况下<空>与0相同。
当#1=<空>时
当#1＝0时
#2＝#1
#2＝<空>
#2＝#1
#2＝0
#2＝#*5
#2＝0
#2＝#*5
#2＝0
#2＝#1+#1
#2＝0
#2＝#1+#1
#2＝0
(c)条件表达式
EQ和NE中的<空>不同于0。
当#1=<空>时
当#1＝0时
#1EQ#0 成立
#1EQ#0 不成立
#1 NE #0 成立
#1 NE #0 不成立
#1 GE #0 成立
#1 GE #0 不成立
#1 GT #0 不成立
#1 GT #0 不成立
限制
程序号，顺序号和任选程序段跳转号不能使用变量。
例：下面情况不能使用变量：
0#1；
/#2G00X100.0;
N#3Y200.0;

二 算术和逻辑运算
下面表中列出的运算可以在变量中执行。运算符右边的表达式可包含常量和或由函数或运算符组成的变量。表达式中的变量#j和#k可以用常数赋值。左边的变量也可以用表达式赋值。
功能
格式
备注
定义
#i=#j

加法
减法
乘法
除法
#i=#j+#k;
#i=#j-#k;
#i=#j*#k;
#i=#j/#k ;

正弦
反正弦
余弦
反余弦
正切
反正切
#i=sin[#j;
#i=asin[#j];
#i=cos[#j];
#i=acos[#j];
#i=tan[#j]
#i=atan[#j]/[#k]
角度以度指定，90o30'表示为90.5度。
平方根
绝对值
舍入
上取整
下取整
自然对数
指数函数
#i=SQRT[#j];
#i=ABS[#j];
#i=ROUNG[#j];
#i=FIX[#j];
#i=FUP[#j];
#i=LN[#j];
#i=EXP[#j];

或
异或
与
#i=#jOR#k;
#i=#jXOR#k;
#i=#jAND#k;
逻辑运算一位一位地按二进制数执行。
从BCD转为BIN
从BIN转为BCD
#i=BIN[#j];
#i=BCD[#j];
用于与PMC的信号交换。

说明：

角度单位
函数SIN ,COS,ASIN,ACOS,TAN和ATAN的角度单位是度。如90°30’表示为90.5度。
ARCSIN # i= ASIN[#j]
（1）取值范围如下：
当参数（NO.6004#0）NAT位设为0时，270°～90°
当参数（NO.6004#0）NAT位设为1时，－90°～90°
（2）当#j超出－1到1的范围时，发出P/S报警NO.111.
（3）常数可替代变量#j

ARCCOS #i＝ACOS[#j] 取值范围从180°～0° 当#j超出－1到1的范围时，发出P/S报警NO.111. 常数可替代变量#j
三 程序举例
铣椭圆：

轨迹：

椭圆程序代码如下：
N10 G54 G90 G0 S1500 M03
N12 X0 Y0 Z20.
N14 G0 Z1
N16 G1 Z-5. F150.
N18 G41 D1
N20 #1=0
N22 #2=34
N24 #3=24
N26 #4=#2*COS[#1]
N28 #5=#3*SIN[#1]
N30 #10=#4*COS[45]-#5*SIN[45]
N32 #11=#4*SIN[45]+#5*COS[45]
N34 G1 X#10 Y#11
N36 #1=#1+1
N38 IF [#1 LT 370] GOTO26
N40 G40 G1 X0 Y0
N42 G0 Z100
N44 M30
铣矩形槽：

铣矩形槽代码如下：
#102=0.
N3#100=0.
#101=0.
#103=200.
#104=400.
G91G28Z0.
G0G90G54X0.Y0.
G43H1Z20.
M3S2000.
N4G0X#100Y#101
G01Z#102F200.
#102=#102-2.
IF[#102EQ-50.]GOTO1
GOTO2
N2
N4X#104F500.
Y#103
X#100
Y#101
#100=#100+10.
#101=#101+10.
#103=#103-10.
#104=#104-10.
IF[#100EQ100.]GOTO3
GOTO4
N3
N1
M5
M9
G91G28Z0.
G28Y0.
M30
铣倾斜3度的面：

轨迹：

铣倾斜3度的面的代码如下：
O0001
#[#1+1*2]=1
G65P9012L1A0B0.1C4I100J3K0
M30
宏程序O9012代码如下:
G54 G90 G00 X[#3] Y0 Z100
S500 M3
G01 Z0 F300
WHILE[#1LE10]DO1
#7= #1/TAN[#5]+#3
G1Z-#1 X#7
#8=#6/2-ROUND[#6/2]
IF[#8EQ0]GOTO10
G1Y0
GOTO20
N10 Y#4
N20#1=#1+#2
#6=#6+1
END1
G0
Z100
铣半球：

轨迹：

铣半球代码如下：
G90G0G54X-10.Y0M3S4500
G43Z50.H1M8
#1=0.5
WHILE[#1LE50.]DO1
#2=50.-#1
#3=SQRT[2500.-[#2*#2]]
G1Z-#1F20
X-#3F500
G2I#3
#1=#1+0.5
END1
G0Z50.M5
M30
铣喇叭：

铣喇叭代码如下：
M03 S500
M06 T01
#1=0
#2=0
G0 Z15
X150 Y0
N11
#2=30*SIN[#1]
#3=30+30*[1-COS[#1]]
G01 Z-#2 F40
G41 X#3 D01
G03 I-#3
G40 G01 X150 Y0
#1=#1+1
IF [#1 LE 90] GOTO 11
G0 Z30
M30

系统宏程序普通加工程序直接用数值指定G代码和移动距离；例如，GO1和X100.0。使用用户宏程序时，数值可以直接指定或用变量指定。当用变量时，变量值可用程序或用MDI面板上的操作改变。
#1＝#2＋100
G01 X#1 F300
说明：

变量的表示
计算机允许使用变量名，用户宏程序不行。变量用变量符号（#）和后面的变量号指定。
例如：#1
表达式可以用于指定变量号。此时，表达式必须封闭在括号中。
例如：#[#1+#2-12]

变量的类型
变量根据变量号可以分成四种类型
变量号
变量类型
功能
#0
空变量
该变量总是空,没有值能赋给该变量.
#1-#33
局部变量
局部变量只能用在宏程序中存储数据,例如,运算结果.当断电时,局部变量被初始化为空.调用宏程序时,自变量对局部变量赋值,
#100-#199
#500-#999
公共变量
公共变量在不同的宏程序中的意义相同.当断电时,变量#100-#199初始化为空.变量#500-#999的数据保存,即使断电也不丢失.
#1000
系统变量
系统变量用于读和写CNC运行时各种数据的变化,例如,刀具的当前位置和补偿值.

变量值的范围
局部变量和公共变量可以有0值或下面范围中的值:
-1047到-10-29或-10-2到-1047
如果计算结果超出有效范围,则发出P/S报警NO.111.

小数点的省略
当在程序中定义变量值时，小数点可以省略。
例：当定义#1＝123；变量#1的实际值是123.000。

变量的引用
为在程序中使用变量值，指定后跟变量号的地址。当用表达式指定变量时，要把表达式放在括号中。
例如：G01X[#1+#2]F#3;
被引用变量的值根据地址的最小设定单位自动地舍入。
例如：
当G00X#/;以1/1000mm的单位执行时，CNC把123456赋值给变量#1,实际指令值为G00X12346.
改变引用变量的值的符号，要把负号（－）放在#的前面。
例如：G00X－#1
当引用未定义的变量时，变量及地址都被忽略。
例如：当变量#1的值是0，并且变量#2的值是空时，G00X#1 Y#2的执行结果为G00X0。

双轨迹（双轨迹控制）的公共变量
对双轨迹控制，系统为每一轨迹都提供了单独的宏变量，但是，根据参数N0.6036和6037的设定，某些公共变量可同时用于两个轨迹。

未定义的变量
当变量值未定义时，这样的变量成为空变量。变量#0总是空变量。它不能写，只能读。

引用
当引用一个未定义的变量时，地址本身也被忽略。
当#1=<空>
当#1＝0
G90 X100 Y#1
G90 X100
G90 X100 Y#1
G90 X100 Y0
(b) 运算
除了用<空>赋值以外，其余情况下<空>与0相同。
当#1=<空>时
当#1＝0时
#2＝#1
#2＝<空>
#2＝#1
#2＝0
#2＝#*5
#2＝0
#2＝#*5
#2＝0
#2＝#1+#1
#2＝0
#2＝#1+#1
#2＝0
(c)条件表达式
EQ和NE中的<空>不同于0。
当#1=<空>时
当#1＝0时
#1EQ#0 成立
#1EQ#0 不成立
#1 NE #0 成立
#1 NE #0 不成立
#1 GE #0 成立
#1 GE #0 不成立
#1 GT #0 不成立
#1 GT #0 不成立
限制
程序号，顺序号和任选程序段跳转号不能使用变量。
例：下面情况不能使用变量：
0#1；
/#2G00X100.0;
N#3Y200.0;

二 算术和逻辑运算
下面表中列出的运算可以在变量中执行。运算符右边的表达式可包含常量和或由函数或运算符组成的变量。表达式中的变量#j和#k可以用常数赋值。左边的变量也可以用表达式赋值。
功能
格式
备注
定义
#i=#j

加法
减法
乘法
除法
#i=#j+#k;
#i=#j-#k;
#i=#j*#k;
#i=#j/#k ;

正弦
反正弦
余弦
反余弦
正切
反正切
#i=sin[#j;
#i=asin[#j];
#i=cos[#j];
#i=acos[#j];
#i=tan[#j]
#i=atan[#j]/[#k]
角度以度指定，90o30'表示为90.5度。
平方根
绝对值
舍入
上取整
下取整
自然对数
指数函数
#i=SQRT[#j];
#i=ABS[#j];
#i=ROUNG[#j];
#i=FIX[#j];
#i=FUP[#j];
#i=LN[#j];
#i=EXP[#j];

或
异或
与
#i=#jOR#k;
#i=#jXOR#k;
#i=#jAND#k;
逻辑运算一位一位地按二进制数执行。
从BCD转为BIN
从BIN转为BCD
#i=BIN[#j];
#i=BCD[#j];
用于与PMC的信号交换。

说明：

角度单位
函数SIN ,COS,ASIN,ACOS,TAN和ATAN的角度单位是度。如90°30’表示为90.5度。
ARCSIN # i= ASIN[#j]
（1）取值范围如下：
当参数（NO.6004#0）NAT位设为0时，270°～90°
当参数（NO.6004#0）NAT位设为1时，－90°～90°
（2）当#j超出－1到1的范围时，发出P/S报警NO.111.
（3）常数可替代变量#j

ARCCOS #i＝ACOS[#j] 取值范围从180°～0° 当#j超出－1到1的范围时，发出P/S报警NO.111.
