半挂车出厂检验单.doc

河南通宇新源动力专用汽车制造有限公司

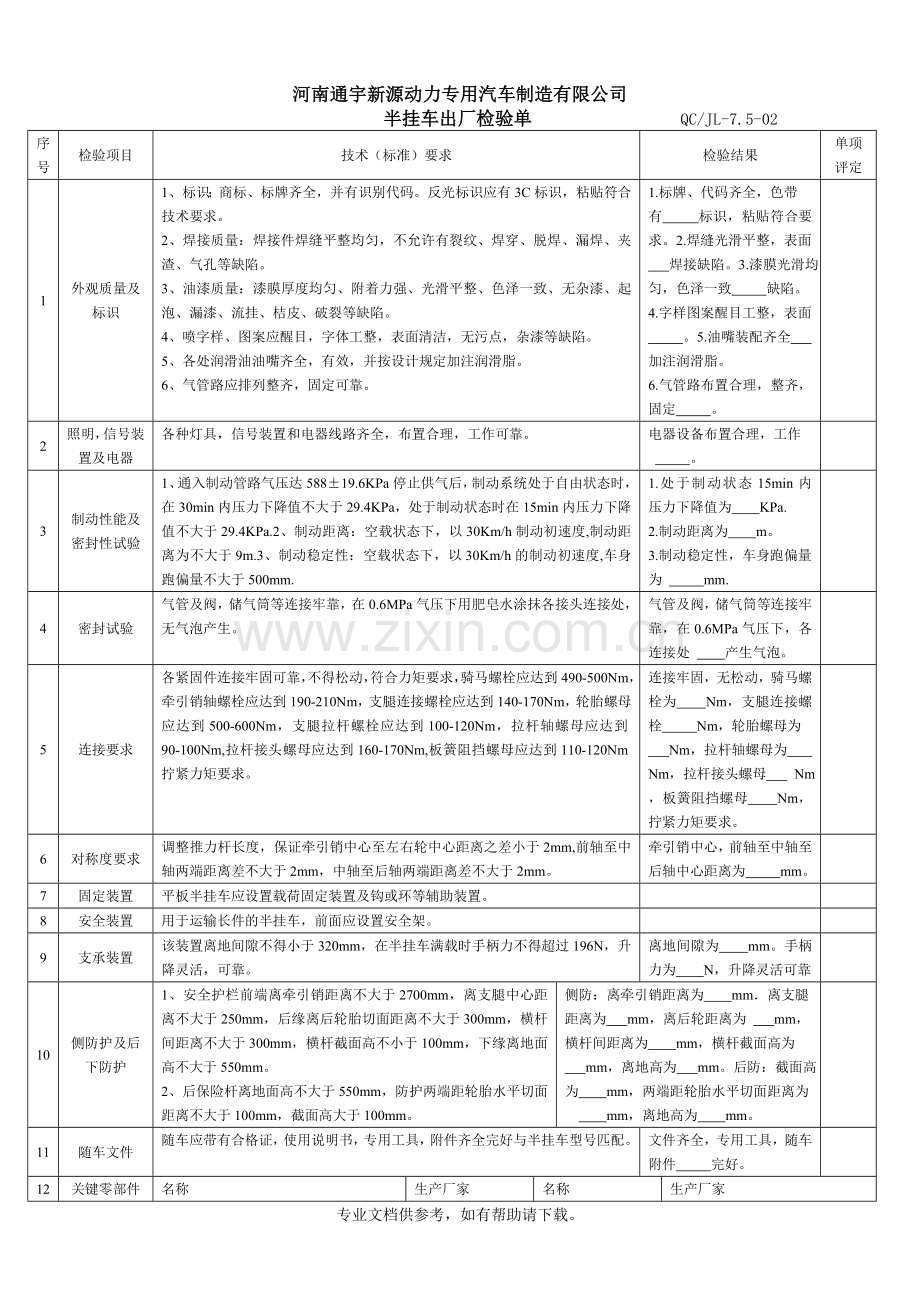

半挂车出厂检验单 QC/JL-7.5-02
序号
检验项目
技术（标准）要求
检验结果
单项评定
1
外观质量及标识
1、标识：商标、标牌齐全，并有识别代码。反光标识应有3C标识，粘贴符合技术要求。
2、焊接质量：焊接件焊缝平整均匀，不允许有裂纹、焊穿、脱焊、漏焊、夹渣、气孔等缺陷。
3、油漆质量：漆膜厚度均匀、附着力强、光滑平整、色泽一致、无杂漆、起泡、漏漆、流挂、桔皮、破裂等缺陷。
4、喷字样、图案应醒目，字体工整，表面清洁，无污点，杂漆等缺陷。
5、各处润滑油油嘴齐全，有效，并按设计规定加注润滑脂。
6、气管路应排列整齐，固定可靠。
1.标牌、代码齐全，色带
有 标识，粘贴符合要求。2.焊缝光滑平整，表面
焊接缺陷。3.漆膜光滑均匀，色泽一致 缺陷。
4.字样图案醒目工整，表面
。5.油嘴装配齐全
加注润滑脂。
6.气管路布置合理，整齐，固定 。

2
照明，信号装置及电器
各种灯具，信号装置和电器线路齐全，布置合理，工作可靠。
电器设备布置合理，工作
。

3
制动性能及密封性试验
1、通入制动管路气压达588±19.6KPa停止供气后，制动系统处于自由状态时，在30min内压力下降值不大于29.4KPa，处于制动状态时在15min内压力下降值不大于29.4KPa.2、制动距离：空载状态下，以30Km/h制动初速度,制动距离为不大于9m.3、制动稳定性：空载状态下，以30Km/h的制动初速度,车身跑偏量不大于500mm.
1.处于制动状态15min内压力下降值为 KPa.
2.制动距离为 m。
3.制动稳定性，车身跑偏量
为 mm.

4
密封试验
气管及阀，储气筒等连接牢靠，在0.6MPa气压下用肥皂水涂抹各接头连接处，无气泡产生。
气管及阀，储气筒等连接牢靠，在0.6MPa气压下，各连接处 产生气泡。

5
连接要求
各紧固件连接牢固可靠，不得松动，符合力矩要求，骑马螺栓应达到490-500Nm，牵引销轴螺栓应达到190-210Nm，支腿连接螺栓应达到140-170Nm，轮胎螺母应达到500-600Nm，支腿拉杆螺栓应达到100-120Nm，拉杆轴螺母应达到90-100Nm,拉杆接头螺母应达到160-170Nm,板簧阻挡螺母应达到110-120Nm拧紧力矩要求。
连接牢固，无松动，骑马螺栓为 Nm，支腿连接螺栓 Nm，轮胎螺母为
Nm，拉杆轴螺母为
Nm，拉杆接头螺母 Nm
，板簧阻挡螺母 Nm，拧紧力矩要求。

6
对称度要求
调整推力杆长度，保证牵引销中心至左右轮中心距离之差小于2mm,前轴至中轴两端距离差不大于2mm，中轴至后轴两端距离差不大于2mm。
牵引销中心，前轴至中轴至后轴中心距离为 mm。

7
固定装置
平板半挂车应设置载荷固定装置及钩或环等辅助装置。

8
安全装置
用于运输长件的半挂车，前面应设置安全架。

9
支承装置
该装置离地间隙不得小于320mm，在半挂车满载时手柄力不得超过196N，升降灵活，可靠。
离地间隙为 mm。手柄力为 N，升降灵活可靠

10
侧防护及后下防护
1、安全护栏前端离牵引销距离不大于2700mm，离支腿中心距离不大于250mm，后缘离后轮胎切面距离不大于300mm，横杆间距离不大于300mm，横杆截面高不小于100mm，下缘离地面高不大于550mm。
2、后保险杆离地面高不大于550mm，防护两端距轮胎水平切面距离不大于100mm，截面高大于100mm。
侧防：离牵引销距离为 mm．离支腿
距离为 mm，离后轮距离为 mm，
横杆间距离为 mm，横杆截面高为
mm，离地高为 mm。后防：截面高 为 mm，两端距轮胎水平切面距离为
mm，离地高为 mm。

11
随车文件
随车应带有合格证，使用说明书，专用工具，附件齐全完好与半挂车型号匹配。
文件齐全，专用工具，随车附件 完好。

12
关键零部件
名称
生产厂家
名称
生产厂家
轮胎总成

牵引座

钢板弹簧

支腿

车桥总成

牵引销

ABS
