箱变安全防护方案.doc

目 录

一、工程概况.........................................2
二、安全隐患...........................................2
三、安全生产目标.......................................3
四、安全防护措施.......................................3
五、注意事项..........................................4
六、主要耗材..........................................4
七、箱变防护示意图.....................................4

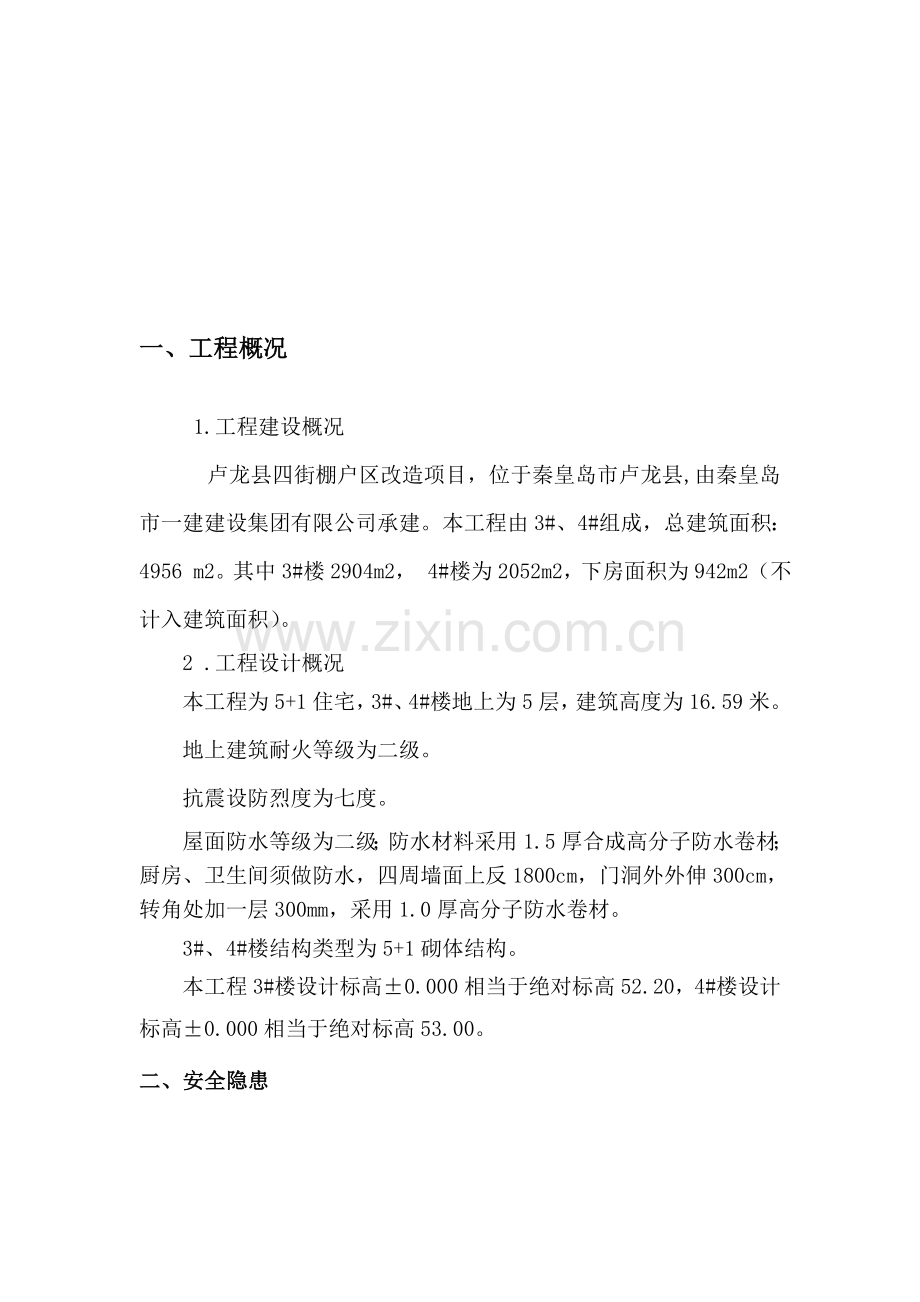

一、工程概况
1.工程建设概况
卢龙县四街棚户区改造项目，位于秦皇岛市卢龙县,由秦皇岛市一建建设集团有限公司承建。本工程由3#、4#组成，总建筑面积：4956 m2。其中3#楼2904m2， 4#楼为2052m2，下房面积为942m2（不计入建筑面积）。
2 .工程设计概况
本工程为5+1住宅，3#、4#楼地上为5层，建筑高度为16.59米。
地上建筑耐火等级为二级。
抗震设防烈度为七度。
屋面防水等级为二级；防水材料采用1.5厚合成高分子防水卷材；厨房、卫生间须做防水，四周墙面上反1800cm，门洞外外伸300cm，转角处加一层300mm，采用1.0厚高分子防水卷材。
3#、4#楼结构类型为5+1砌体结构。
本工程3#楼设计标高±0.000相当于绝对标高52.20，4#楼设计标高±0.000相当于绝对标高53.00。
二、安全隐患

在4#楼17轴交A轴南侧有两个箱变，且在塔吊旋转半径内。为保证箱变安全，需对箱变进行隔离防护，消除安全隐患。
箱变位置如下图

三、 安全生产目标
杜绝重大安全事故和机械事故的发生，死亡率为0，负伤率小于1.5‰。
四、 安全防护措施
为了保证箱变的安全，我们需要对箱变进行隔离保护措施，具体做法如下：
在箱变四周搭设单排脚手架，脚手架力杆为Φ48mm*3.5mm钢管，底部用250mm*30mm跳板做垫板。每隔1.45m设置一道立杆，每隔1.5m设置一道横杆，第一道横杆距地20cm，最上边两道间距50cm。脚手架搭设两道安全防护盖，防护盖采用竹排子。上层防护盖距地3.7m，下层防护盖距地3.2m。脚手架各接点用扣件固定。详见

“箱变防护措施图”
五、 注意事项
1. 严禁在箱变附近抛丢材料、工具及废弃物等。
2. 塔吊的设置及使用必须严格遵守《建筑机械使用安全技术规范》的有关规定，设置防护罩、限位装置及漏电保护装置等安全防护设备必须齐全、有效，操作人员必须持证上岗。
六、 主要耗材表
序号
材料名称
规格
数量
单位
1
钢管
Φ48mm*3.5
274
根
2
十字扣

122
个
3
对接扣

8
个
4
竹排子

98
个
5
垫板
250*30*4000
7
块
七、箱变防护措施图
