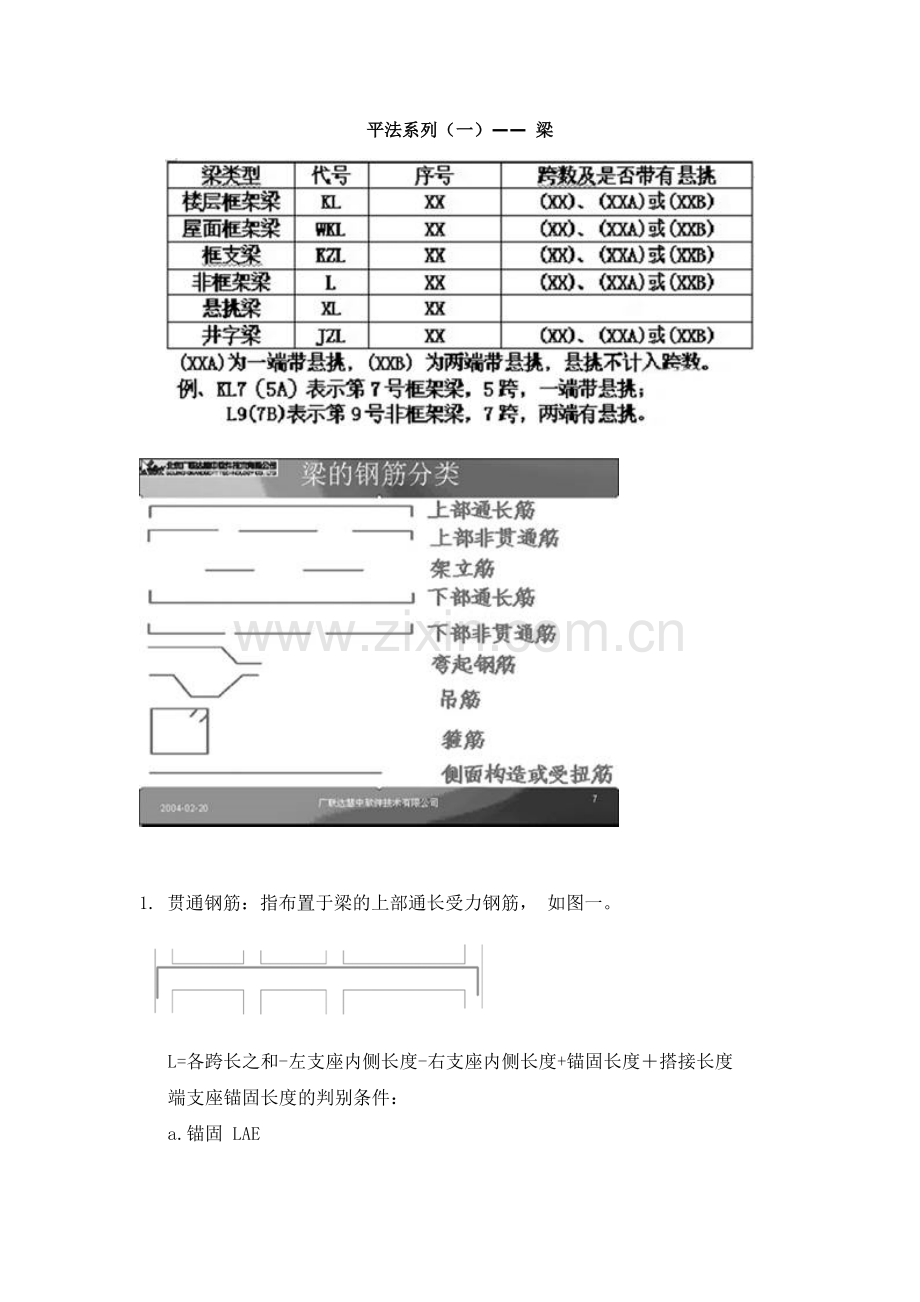

平法系列（一）—— 梁

1. 贯通钢筋：指布置于梁的上部通长受力钢筋， 如图一。

L=各跨长之和-左支座内侧长度-右支座内侧长度+锚固长度＋搭接长度
端支座锚固长度的判别条件：

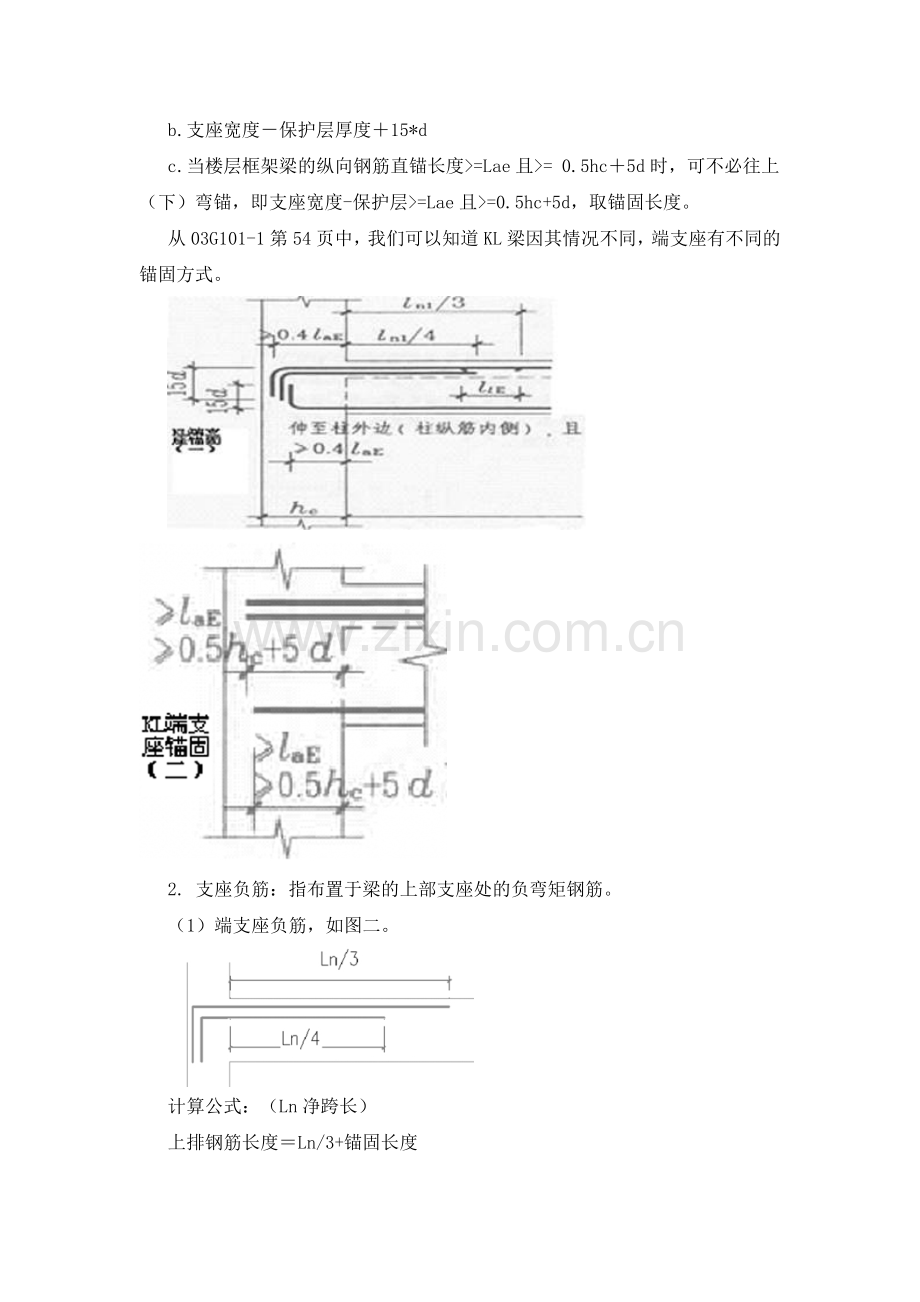

a.锚固 LAE

b.支座宽度－保护层厚度＋15*d
c.当楼层框架梁的纵向钢筋直锚长度>=Lae且>= 0.5hc＋5d时，可不必往上（下）弯锚，即支座宽度-保护层>=Lae且>=0.5hc+5d，取锚固长度。
从03G101-1第54页中，我们可以知道KL梁因其情况不同，端支座有不同的锚固方式。

2. 支座负筋：指布置于梁的上部支座处的负弯矩钢筋。
（1）端支座负筋，如图二。

计算公式：（Ln净跨长）
上排钢筋长度＝Ln/3+锚固长度

下排钢筋长度＝Ln/4+锚固长度
锚固同梁上部贯通筋端支座的锚固。

（2）中间支座负筋，如图三。

计算公式：（Ln净跨长）
注：P28中LN取支座两边较大一跨的净跨值。
上排钢筋长度＝2*Ln/3+支座宽度
下排钢筋长度＝2*Ln/4+支座宽度

3. 架立筋：指梁上部连接两支座负弯矩钢筋的连接构造钢筋，起稳固箍筋的作用，如图四。

计算公式：（Ln净跨长 ）
架立筋长度＝Ln/3+2*搭接长度（现在软件中是150mm）
平法中规定，当贯通筋和架立筋同时存在时，取150mm。

    4. 下部钢筋 ：指布置于梁的下部通长受力钢筋，如图五。

计算公式：（Ln净跨长；注：下部钢筋，不分上下排）框架梁下部钢筋＝净跨长度+2*锚固长度(或0.5Hc+5D)
注：指中间梁跨是短跨的时候，可以直接通过的负筋，如图六

计算公式：（Ln净跨长 ）
上排长度＝Ln/3+支座宽度＋净跨长度＋支座宽度＋Ln/3
下排长度＝Ln/4+支座宽度＋净跨长度＋支座宽度＋Ln/4

6. 下部不伸入支座钢筋：梁的下部两端不伸入支座内锚固的受力钢筋。
不伸入支座钢筋＝净跨长度-2*0.1Ln   P60
请注意标注方式，如图七。

7. 侧面构造钢筋：指梁腹板高度超过450时，所配置的纵向构造钢筋，即腰筋。作用是抗扭和防梁侧面裂缝功能，如图八。

计算公式：（Ln净跨长 ）
长度＝净跨长度+2*锚固长度
注：当为梁侧面构造钢筋时，其锚固与搭接长度可取15＊D；当为梁侧面受扭钢筋时，其搭接长度为L1或L1E；其锚固长度与方式同框架梁下部纵筋。当支座较小时，取支座宽度-减保层厚度+15D（12D）。
8. 拉筋，如图九。

注：有腰筋时才会有拉筋。
计算公式：
拉筋长度＝梁宽-2*保护层厚度+2*11.9d+2*d
9. 吊筋和次梁加筋：在主次梁相交处或梁上有集中荷载的位置配置的受力钢筋，如图十。
    计算公式：
吊筋长度＝2*锚固长度+2*斜段长度+次梁宽度+2*50
框梁高度>800mm；a=60度<=800mm  a=45度
次梁加筋按根数计算;长度同箍筋。

10. 箍筋：为了抗剪、保证受力钢筋的位置、保证梁骨架尺寸等作用而配置的横向钢筋，如图十一。
计算公式：
箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d
根数计算＝2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）
在这里要注意，保护层是指受力钢筋的外皮。

注：箍筋加密区范围判定：一级抗震max{2Hb，>=500};二级抗震max{1.5Hb,>=500}
