常见的变压器骨架规格.doc

海宁市鼎盛电子元件厂
专业生产变压器骨架:EE10、EE13、EE16、EE19、EE20、EE22、EE25、EE28、EE30、EE33.EC型骨架:EC22、EC25、EC28/28、EC28/34、EC35、UF型骨架:UF9.8、UF10.5、UF16、EFD型骨架:EFD15、EFD20、EFD25、EFD2025塑料骨架，立式PQ等。

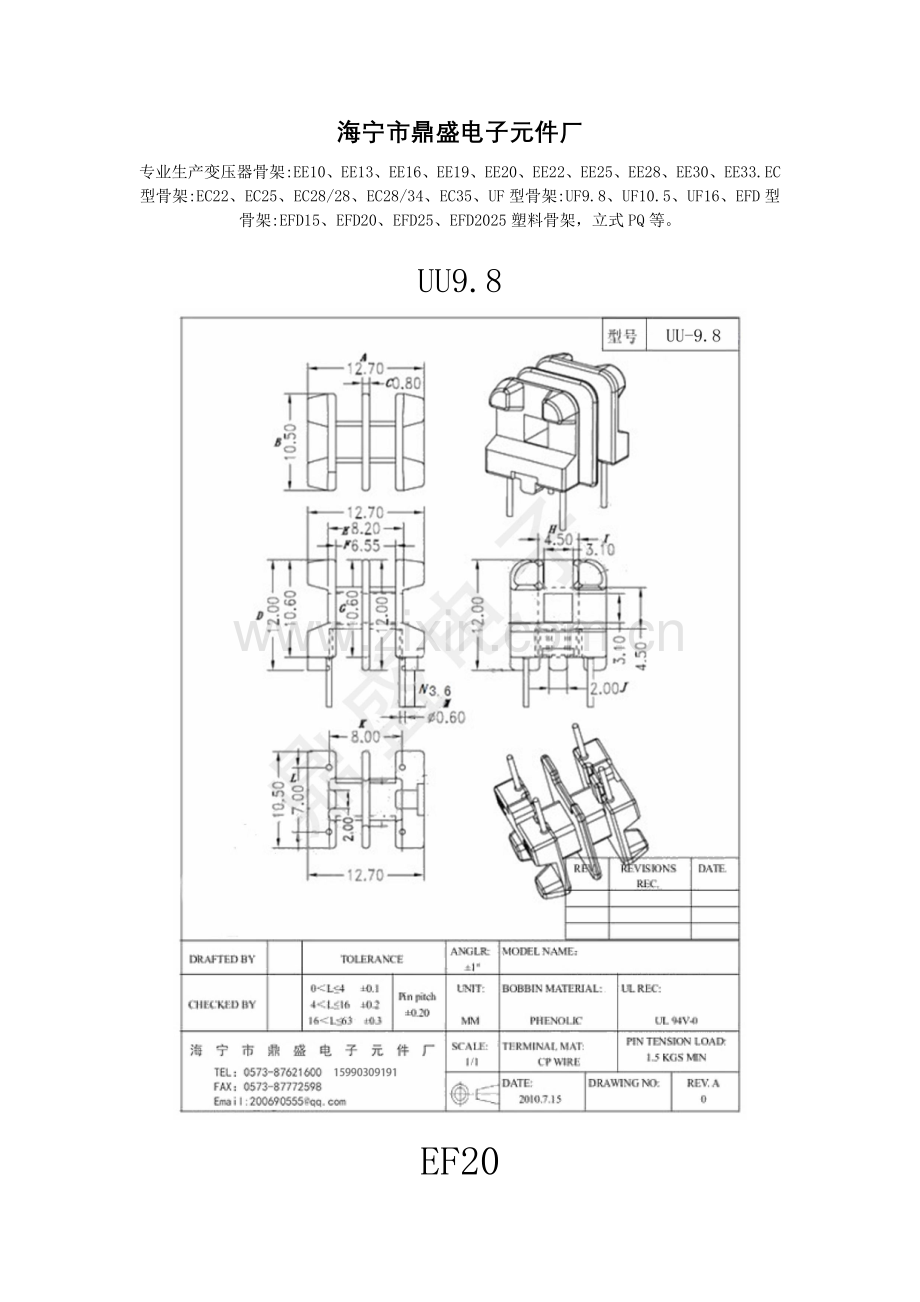

UU9.8

EF20

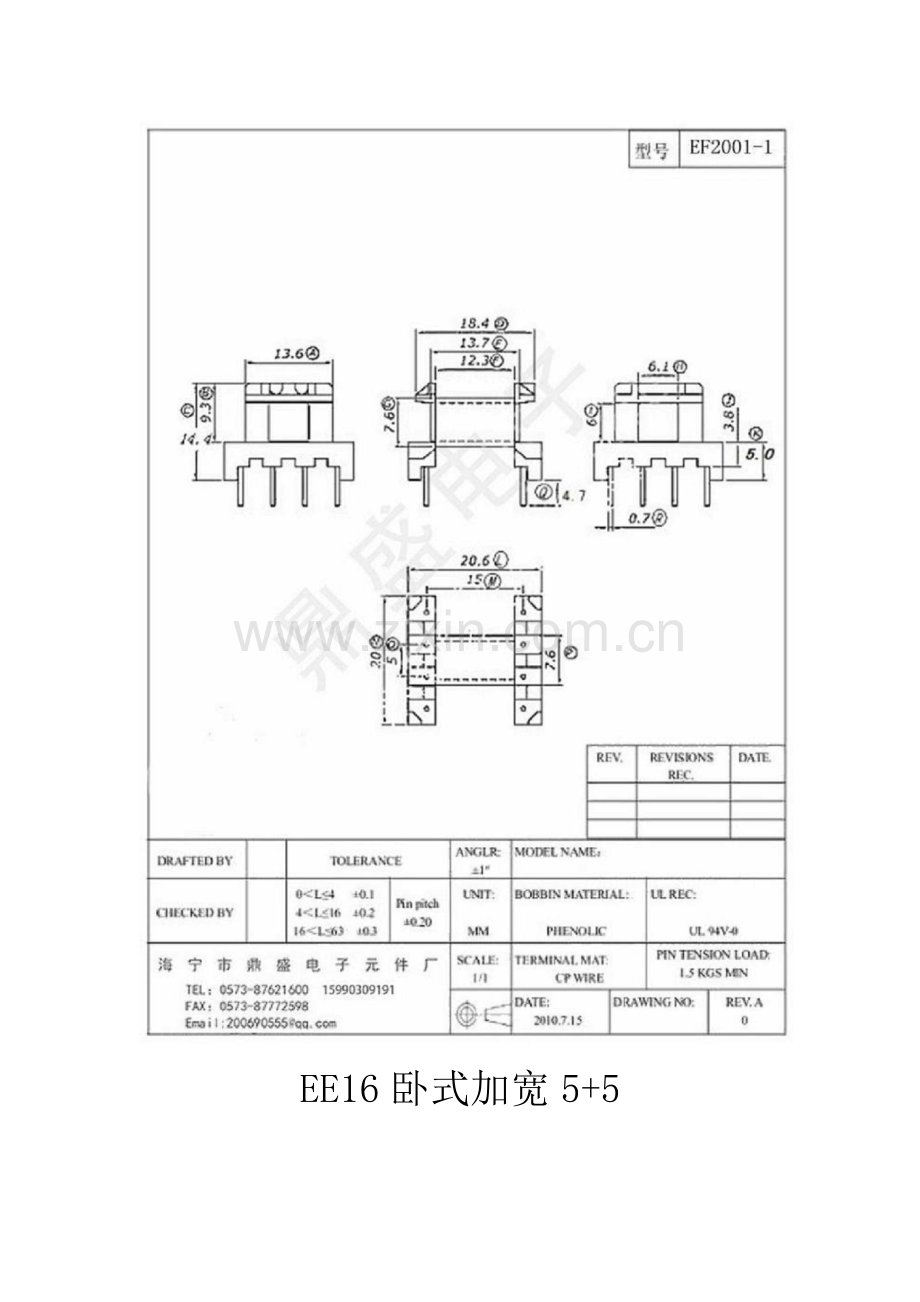

EE16卧式加宽5+5

EPC13

EE13卧式5+2

ER25

UU10.5

PQ3230

PQ3220

EDR2809

EDR2813-4+5

EE0803-2+2

EE1002

EE1901

EE1606

海宁市鼎盛电子元件厂——骨架产品目录
序号
型号
规格
排距（mm）
针距（mm）
针经（mm）
针长±0.2mm
1
EE8.3W
卧式双槽2+2
6.8
5.0
0.4*0.4
3.5
2
EE8.3L
立式3+3
6.0
2.5
0.5
3.5
3
EE8.3L
立式3+3（WT）
6.0
5.0
0.4*0.4
2.8
4
老EE10W
卧式4+4
10.5
2.5
0.6
3.0
5
新EE10W
卧式4+4
10.3
2.5
0.6
3.0
6
EE10
立式4+4
8.0
2.7
0.5
3.8/6.0
7
EE12
卧式双槽2+2
12.0
6.0
0.5*0.5
2.5
8
EE12.5
立式5+5
7.2
2.5
0.6
3.8
9
EE12.7
立式5+5
8.5
2.5
0.6
4.0
10
新EE13W
卧式4+4
10.0
2.5
0.6
3.7
11
EE13L
立式5+5
8.5
2.5
0.6
3.7/4.0
12
EE13L
立式5+5挡板
8.6
2.5
0.6
4.0
13
EE16W
卧式5+5
13.0
2.5
0.6
3.7
14
EE16W
卧式4+4
11.0
3.0
0.6
3.7
15
EE16L
立式3+3
9.0
3.0
0.6
4.7
16
EE16L
立式5+5
10.5
3.2
0.5*0.5
3.7
17
EE19W
卧式4+4
12.75
4.8
0.7
4.0
18
EE19W
卧式5+5
12.5
3.0
0.7
4.0
19
EE19L
立式3+3必通
11.0
10.0
0.7
4.5
20
EE19L
立式3+3平板
10.0
7.0
0.7
5.1
21
EE19L
立式4+3挡板
11.0
4.0
0.7
4.1
22
EE19L
立式5+5
11.0
4.0
0.7
10.5
23
EE22L
立式5+5挡板
10.0
4.0
0.8
3.6
24
EE25W
卧式4+4
15.0
5.0
0.8
3.3
25
EE25L
立式5+5
15.0
5.0
0.8
4.0
26
EE25L
立式4+4
12.0
5.0
0.8
4.5
27
EE28L
立式5+5
17.5
5.0
0.8
4.0
28
EE30L
立式5+5
22.7
5.0
0.8
3.2
29
EE33L
立式6+6
22.7
5.0
0.8
3.6
30
EFD15
卧式4+4
13.7
3.8
0.6
3.8
31
老EFD20
卧式4+4
17.5
5.0
0.6
4.5/3.3
32
新EFD20
卧式4+4
17.5
5.0
0.7

33
EFD20
卧式5+5
17.5
3.7
0.6
4.0
34
EFD25
卧式5+5
22.5
5.0
0.7
4.8
35
UU9.8
卧式2+2
8.0
7.0
0.6
3.6
36
UU10.5
卧式2+2
13.0
10.0
0.8
4.0
37
EF20高
卧式4+4
15.0
5.0
0.7

38
EF20低
卧式4+4
15.0
5.0
0.7

39
EF20
卧式5+5
15.4
3.8
0.6
3.8
40
ER2010
立式5+5
17.0
2.5
0.5*0.5

41
ER2510
立式5+5
14.0
3.5
0.6
4.7
42
ER2510
立式5+5挡板
14.0
3.5
0.6
4.0
43
EC43
立式7+7
25.1
5.0
0.95
6.9
44
PQ2016
立式6+8
20.5
3.8
0.6
5.0
45
PQ2020
立式6+8
20.5
3.8
0.6
4.5
46
新PQ2620
立式6+6
25.5
3.8
0.7
4.0
47
PQ2625
立式6+6
25.7
3.8
0.7
7.5
48
PQ3220
立式6+6
30.5
5.0
0.8
4.0
49
PQ3220
立式6+6
30.0
5.0
0.8
3.5
50
PQ3225
立式6+6
29.8
5.0
0.8
7.4
51
PQ3230
立式6+6
30.2
5.0
0.8
7.6
52
RM6
立式3+3
17.8
3.6
0.5
4.3
53
EPC13
卧式5+5
10.5
2.5
0.5*0.5
3.5
54
EPC13
卧式5+5贴片
14.2
2.5
0.5*0.5

55
EE65
立式10+6
45.5
5.0
0.3
4.2
56
EDR14
立式4+5
24.5
3.0
0.5*0.5

57
EDR39
立式3+5
53.4
3.0
0.5*0.5

58
ETD39
卧式8+8

59
ETD34
卧式7+7

60
EF16
卧式4+4

61
RM4
立式3+3

62
EDR2512
立式5+5

63
EDR2813
立式4+5

64
EFD15
卧式5+5贴片

65
EE13加宽
卧式5+4
15.5
2.5-3.0
0.6
3.8
66
ECR28/28
卧式6+6
25.0
5.0
0.8

67
EE16
立式4+6
12.4
3.5
0.6
