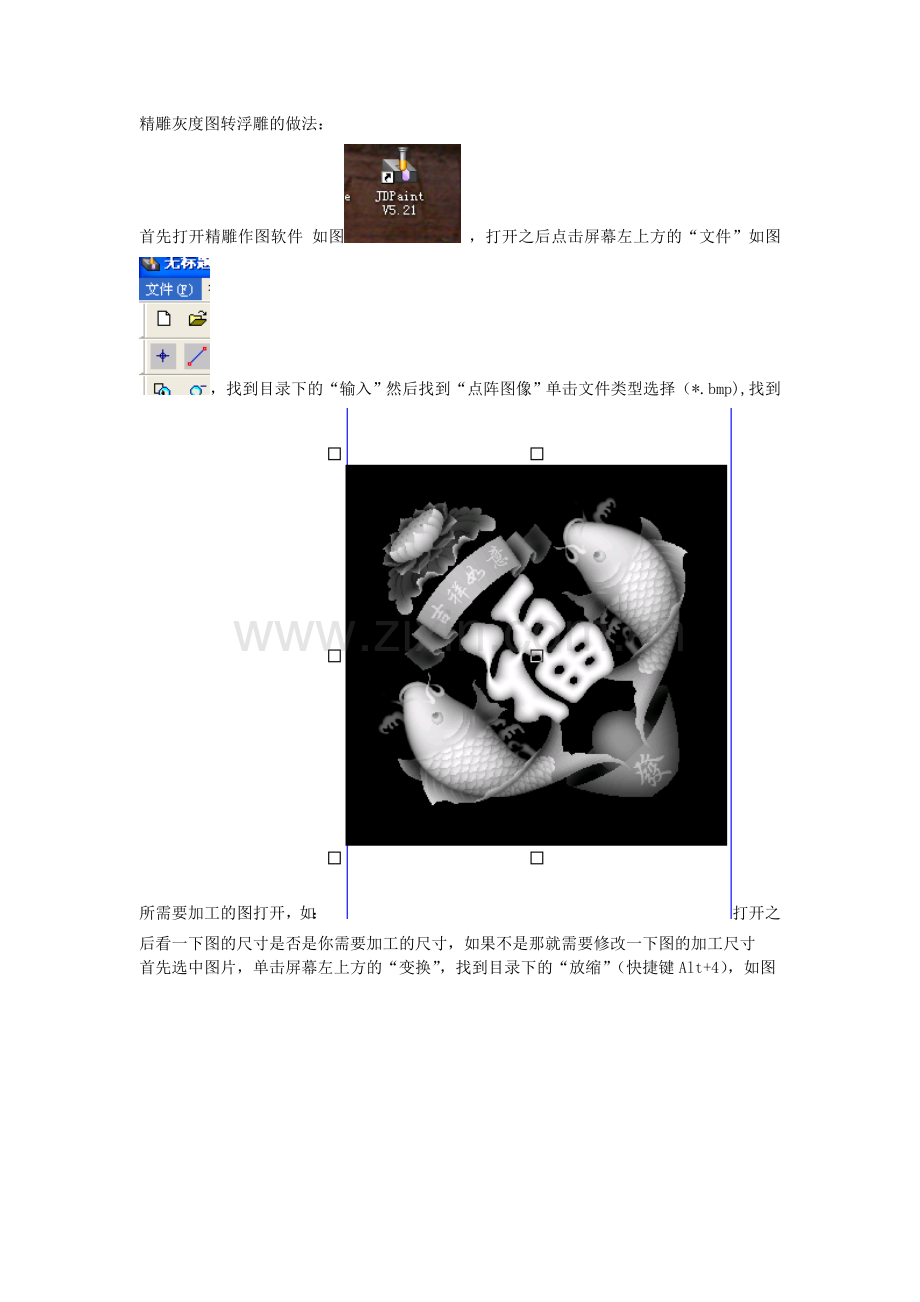

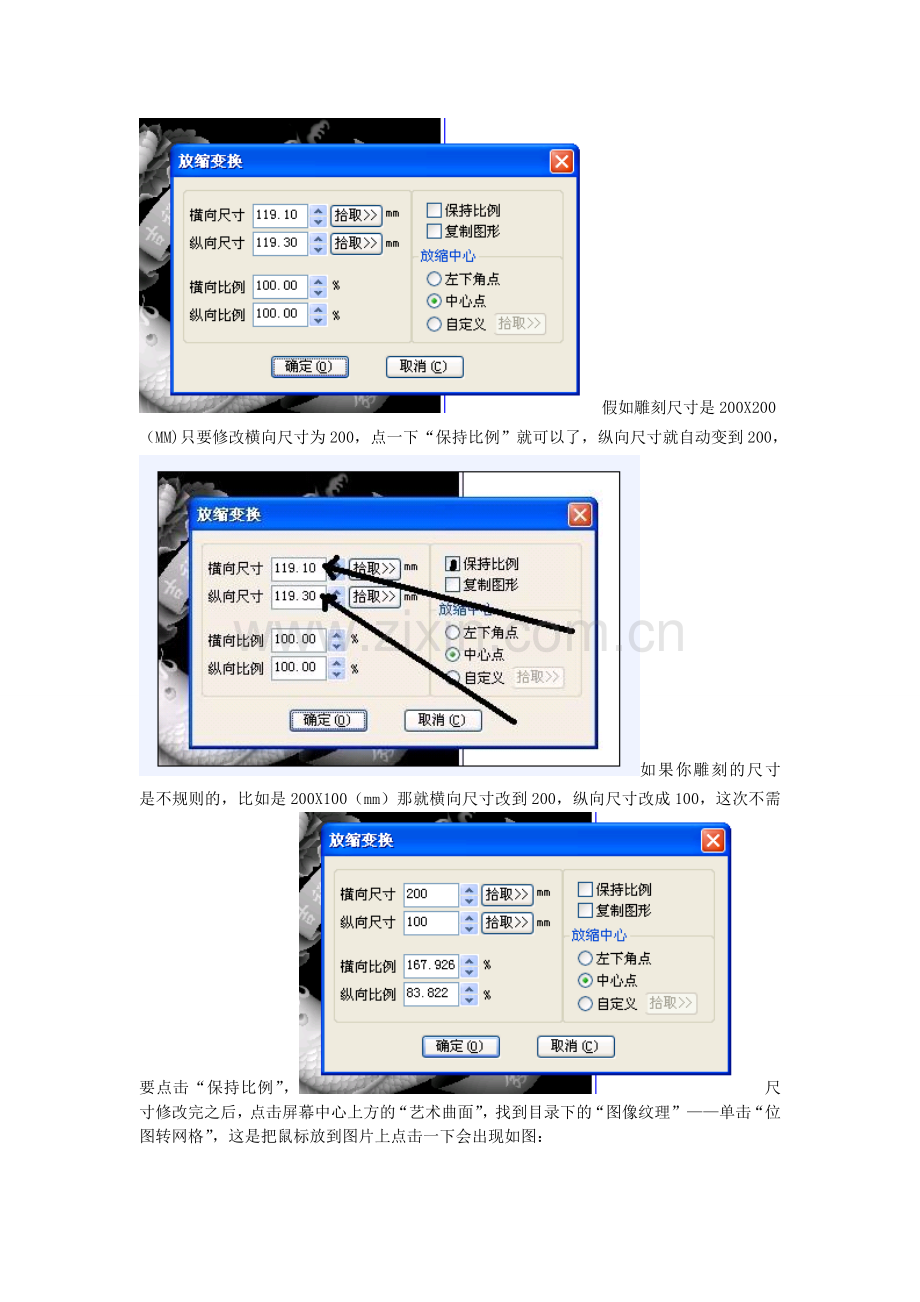

精雕灰度图转浮雕的做法：首先打开精雕作图软件 如图 ，打开之后点击屏幕左上方的“文件”如图 ，找到目录下的“输入”然后找到“点阵图像”单击文件类型选择（*.bmp),找到所需要加工的图打开，如：打开之后看一下图的尺寸是否是你需要加工的尺寸，如果不是那就需要修改一下图的加工尺寸首先选中图片，单击屏幕左上方的“变换”，找到目录下的“放缩”（快捷键Alt+4），如图假如雕刻尺寸是200X200（MM)只要修改横向尺寸为200，点一下“保持比例”就可以了，纵向尺寸就自动变到200，如果你雕刻的尺寸是不规则的，比如是200X100（mm）那就横向尺寸改到200，纵向尺寸改成100，这次不需要点击“保持比例”，尺寸修改完之后，点击屏幕中心上方的“艺术曲面”，找到目录下的“图像纹理”单击“位图转网格”，这是把鼠标放到图片上点击一下会出现如图：需要修改一下你的加工工件的雕刻深度如图：如果雕刻是3毫米，输入3就可以了，然后点击“确定”，出现如图出现一个网格，这个网格就是我们用灰度图转出来的浮雕图，然后我们把灰度图移开或是删除，现在我们开始绘制一个矩形，单击屏幕左上方的“绘制”，找到目录下的“矩形”（Ctrl+T）点击，找到空白处单击鼠标左键，移动鼠标出现矩形再次点击鼠标左键，就绘制出一个矩形，然后单击鼠标右键退出，选中矩形单击“变换”目录下的“尺寸等同”，这是用鼠标左键单击以下网格出现如图：选择双向尺寸等同之后点击确定，此时矩形和网格一样大，然后再单击屏幕右侧工具栏的 “对齐” ，找到目录下的如图：点击，现在用鼠标左键单击网格出现如下图：现在单击“确定”，矩形和网格上下左右全部对齐，现在单击一下网格进入屏幕左侧工具栏里的“虚拟雕塑工具”如下图：下一步会出现如图：假如看不到这种图片说明你前一步没有选择网格,下一步单击屏幕上方的“模型”找到目录下的“Z向变换”如下图：单击Z向变换，屏幕右侧会出现如图：点击一下“高点移至X0Y”如图：现在低点是-3了，（为什么高点是0低点是-3呢？就比如你雕刻的深度是3，你是要在物体的表面往下雕刻3毫米，所以说高点0就是加工物体的表面，低点-3就是你所加工浮雕的深度，这样应该明白这一步是怎么回事了）。现在回到刚才网格的状态，点击屏幕左侧工具栏的选择工具如图黑圈里面的：回到网格状态之后，将网格和红色矩形全部选中之后，单击屏幕上方工具栏里的“刀具路径”，找到目录下的“路径向导”会出现的下图的对话框，这时候只是需要点击一下曲面精加工，单击下一步出现如图：选择你所加工使用的刀具（基本上上大多数都有，假如特殊刀具可以根据刀具型号自己编写）点击下一步出现如图：这里只是需要修改一下路径间距就可以（一般广告材料，木工材料的路径间距是0.050.18mm，石材的话是0.151mm，金属铜铝的话是0.05，仅供参考实际加工可根据刀具型号尺寸自行修改路径间距），然后单击下一步出现如图：这里只是需要把“进刀方式”改为（关闭进刀）（建议不关闭，把弧度半径改为0）就可以，点击“完成”,现在开始自动计算路径完成之后出现如图：现在单击一下箭头所指的的路径如图：点击屏幕上方的“刀具路径”找到目录下的“输出刀具路径”如下图起个文件名保存到桌面目录下点击“保存”出现如图：这时点击一下箭头所指的“拾取二维点”，然后用鼠标滚轮来调整把鼠标箭头放到图的左下角会出现一个小方框如图：用鼠标点击一下就会弹出一个对话框点击确定又弹出一个对话框如下图点击确定出现点击确定完成路径就做好了。下一步就是转换文件格式了首先打开NC转换器进入之后弹出对话框如下图：点击箭头所指的“浏览”弹出对话框如图：双击文件打开如图：单击转换出现现在文件格式转换完成，关闭退出桌面上就会有一个NC格式的文件现在这个文件就可以导入操作软件里面去加工了。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
