维控界面开发快速入门.doc

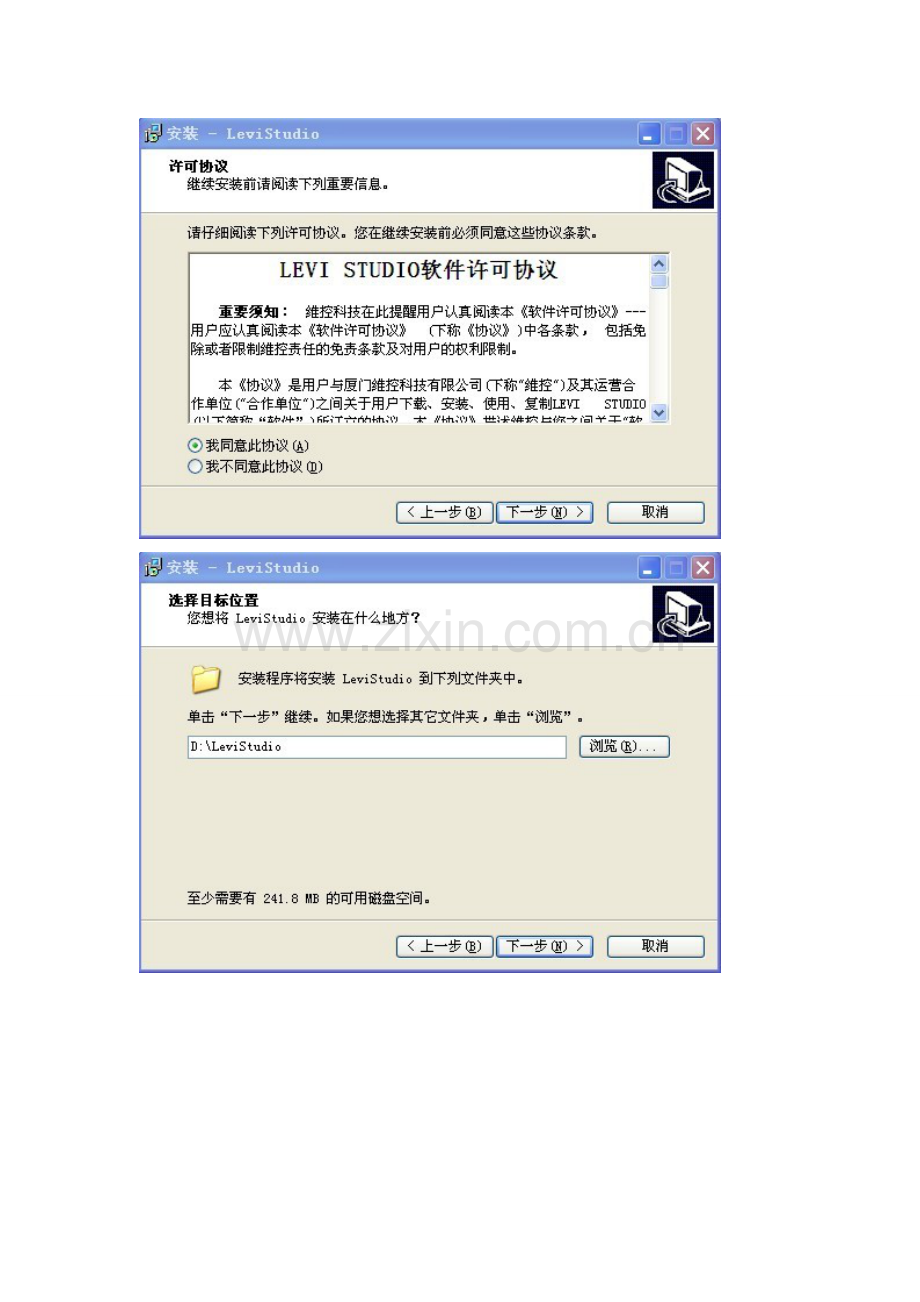

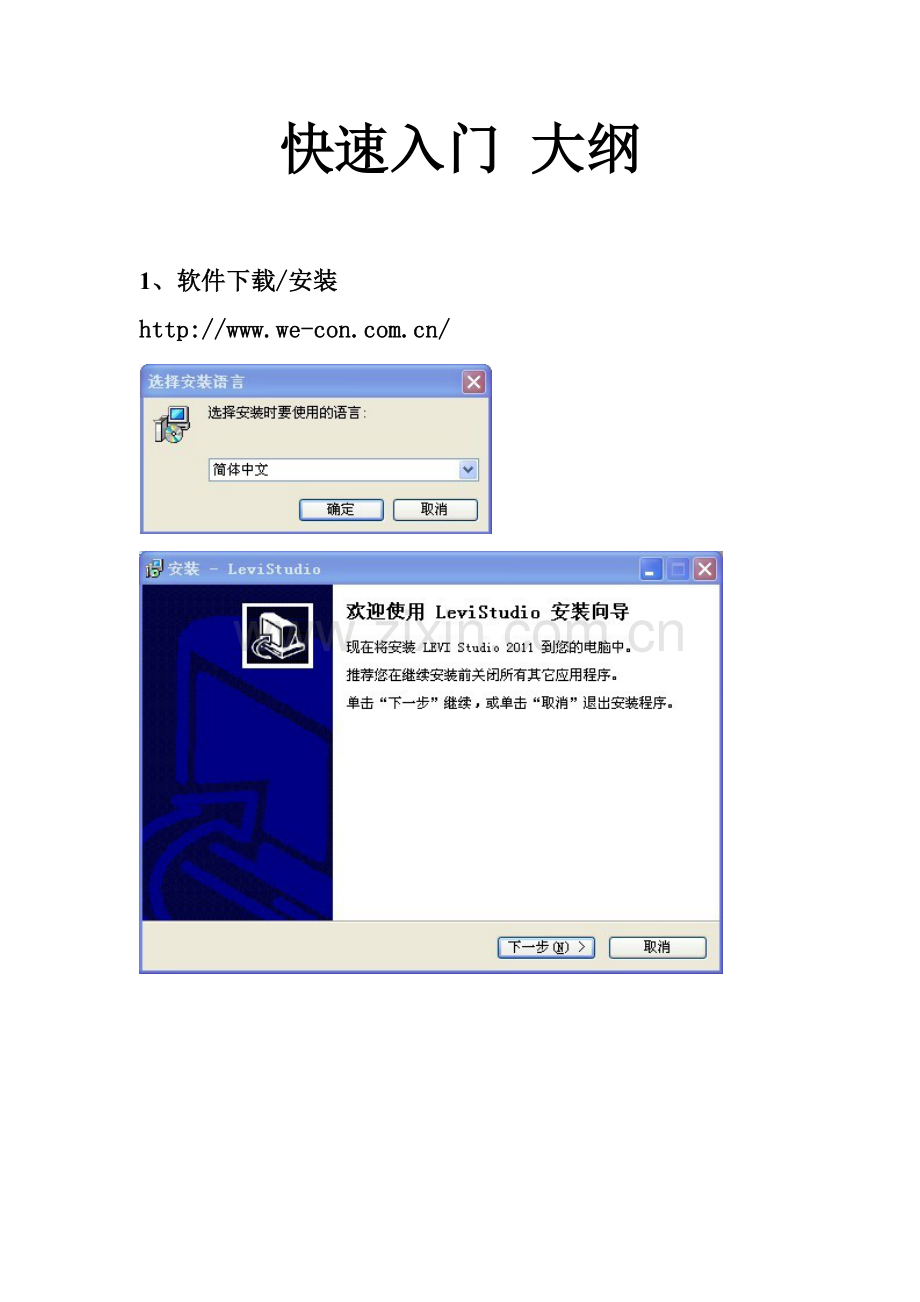

快速入门 大纲1、 软件下载/安装http:/www.we-2、 制作工程2.1 新建工程启动LEVI Studio后 在工程管理器中选择菜单“工程/新建工程”，或者点击工具栏的“新建工程”按钮，出现“新建工程” 对话框，如图2-1。图2-1新建工程窗口 根据图中的提示，默认工程名为NewProject，选择一个存放的路径，在工程属性选择PLC驱动和HMI型号，点击下一步按钮，进入模版选择对话框，如图2-2所示： 图2-2工程初始化对话框在这里您可以选择工程初始化的方式，如果选择使用模版，那么LEVI Studio将按照选择的模版来创建工程。为了能够更加全面而清晰地展示如何创建一个工程，在这里，我们选择了自定义，即创建工程时我们只需要一个初始画面和LEVI提供的一些风格。点击完成之后，呈现出工程的布局包括【菜单栏】、【工具栏】、【编辑区】、【工程管理器】、【部件列表】、【输出编译】如图2-3所示。图2-3工程配置窗口 界面元素说明菜单栏相关的工程配置信息工具栏新建工程、打开工程、新建画面、画面属性、删除画面、复制画面、工程编译等按钮选择多个部件时：统一设置部件大小、对齐、间距，字体颜色和大小等快捷按钮（如：左对齐、等高、等宽）显示部件名称和地址、部件列表、部件旋转、部件层次工程管理器工程画面画面的选择和基本信息工程设置全局配置信息资源库地址标识库、字符串库和工程位图库的信息脚本全局函数、全局脚本、背景脚本编辑区存放部件的地方部件列表显示所有可用的部件编译输出检查工程状况（提示有warning不影响工程下载、提示有error工程不能下载，找到错误提示信息双击自动弹出错误位置 2.2 新建画面 建立一个新的画面，在工程管理器中选择菜单“画面/新建画面”，或者点击工具栏的“新建画面”按钮，出现“新建画面” 对话框，如图2-4。 图2-4新建画面界面元素说明基本信息自定义的画面号和画面名称安全等级跳转到此画面时需要输入密码（参考2.4章）画面背景自定义颜色和位图填充画面背景子画面调整画面的大小（配合着位开关与直接画面 或字开关与间接画面 或功能开关一起使用）具体操作参见2.8章 2-3 部件的添加（功能开关为例） 在右侧【部件列表】中选择“功能开关”，移到【编辑区】内，双击“功能开关”弹出部件属性框如图2-5。界面元素说明基本指定画面多个画面时跳转到指定的画面其他功能根据选项提示显示控制当条件地址满足时部件是否隐藏文本象征性的填入功能开关的作用和字体设置图形自定义部件外观扩展启用互锁当条件地址满足时部件是否互锁启用部件等级设置部件密码等级使用该部件时需要输入密码（参考2.4章）图2-5功能开关属性2.4 安全机制，画面密码和部件密码如果工程使用了安全等级，用户必须输入密码才能访问受保护的画面或者按键，安全等级的使用可以有效地保护设备，防止没有权限的人误操作。 LEVI提供两种安全保护方式：画面密码保护和按键密码保护。 画面密码（新建画面时需先设置安全等级设置）每个画面都可以设定自己的安全等级，只有输入相应的密码才能访问同等级的画面。【菜单栏】/【设置】/【工程参数】【安全等级及密码】或是【工程管理器】/【工程设置】/【工程参数】如图2-6.图2-6画面安全等级设置 界面元素说明使用安全等级在工程中使用安全等级，默认为不使用。画面密码保护使用画面安全等级模式保护工程。等级一等级一的安全密码，系统地址位HSW404HSW407，共8个字符。等级二等级二的安全密码，系统地址位HSW408HSW411，共8个字符。等级三等级三的安全密码，系统地址位HSW412HSW415，共8个字符。（后面的等级密码地址类推）启动等级工程运行时，默认的安全等级。各等级密码独立勾选：每次进入高等级画面都需要输入密码。不勾选：开机后第一次进入高等级画面需要输入密码，再次进入该等级画面就不需要输入密码。按键密码保护设置HMI的保护密码。密码按键保护的密码。按键超时当用户在设定的时间内没有触碰屏，则屏就自动锁起来，通过点击画面的功能开关的（密码保护），在弹出的键盘中输入密码，即可激活触摸屏设计者密码这个密码用于从HMI上传应用时，需要上传者输入密码。画面安全等级说明部件密码（先启用部件等级设置）【菜单栏】/【设置】/【工程参数】【安全等级及密码】或是【工程管理器】/【工程设置】/【工程参数】如图2-7.图2-7画面安全等级设置界面元素说明等级一等级一的安全密码，系统地址位HSW452HSW455，共8个字符。等级二等级二的安全密码，系统地址位HSW456HSW459，共8个字符。（后面的等级密码地址类推）等级十二等级三的安全密码，系统地址位HSW496HSW499，共8个字符。是否启用部件等级密码 HSW500, 默认部件密码等级 HSW501当前部件密码等级 HSW502 2.5图片导入 ，动画制作图片导入：【菜单栏】/【设置】/【位图库】（一键添加或从目录批量添加）动画制作：【菜单栏】/【设置】/【位图库】（新建位图选择位图的状态数下一步浏览下一步）制作完成后在【位图库】中可找到图片或动画2.6 报警机制，报警显示LEVI的报警机制 当人机界面加载工程时，就会加载工程中的报警信息到人机的报警缓冲区，然后不停地循环监控报警数据，如果符合报警条件，就产生报警信息，并将该信息暂存到报警的系统缓冲区，如果缓冲区已满，系统就会按照先进先出的原则进行溢出处理。 LEVI支持字报警和位报警，也支持将报警的历史记录保存到CF卡、SD卡或者U盘。进行永久保存。 部件类型报警条件当前报警表在【工程管理器】/【工程设置】/【位报警区】中填写报警走马灯历史报警表报警记录显示根据部件属性中设置的报警类型自行设定在【位报警区】或【字报警区】中填写位和字报警区以位报警区的录入与编辑为例位报警信息可以通过下面方式进行。如图10-1所示。图10-1工程管理器中位报警区 点击添加，进入报警编辑对话框，位地址即可以从本地输入，也可以从地址库里选择。窗口的内容如图10-2所示。 图10-3报警信息编辑属性说明位报警报警监控的位地址是否记录如果选择是，则该条数据的报警历史将保存到CF卡、CD卡或者U盘里触发条件报警发生的条件，该位的值为1(On)时报警，还是为0(Off)内容报警发生后，显示的文本内容报警画面点击右边下拉菜单可选择报警时是否跳出指定画面。如下图所示（注意：选择做的报警画面必须为子画面。） 2.7 图表曲线部件类型记录条件历史趋势图在【工程管理器】/【工程设置】/【数据记录区】中填写数据记录显示历史圆盘记录百分比趋势图在【工程管理器】/【工程设置】/【实时曲线图】中填写趋势图百分比趋势图在【工程管理器】/【工程设置】/【历史XY图】中填写圆盘记录区在【工程管理器】/【工程设置】/【实时圆盘记录图信息】中填写2.8 子画面使用配合部件使用方法位开关、直接画面显示1、位开关的开关类为（on）型用于打开子画面，监控地址与操作地址和间接画面显示地址一致2、间接画面显示部件的属性中设置画面编号和显示为窗口字开关、间接画面显示1、字开关的监控地址与操作地址和间接画面地址一致2、字开关属性的操作数设置为子画面的画面号功能开关1、功能开关属性中功能选择设置为弹出窗口，设定子画面编号2、在子画面中放一个功能开关功能选择设置为关闭窗口3、 编译作用：检查工程是否有错点击【工具栏】中或【菜单栏】/【工具】/【工程编译】4、 离线模拟、在线模拟离线模拟：工程界面仿真的效果，不能查看与下位机的数值收发等通讯信息。在线模拟：不需要有HMI只要在电脑串口中接上下位机，和现实零差距。注：在线模拟时工程的【通讯口配置】中的【通信口】设置和电脑上的一致。5、 下载 5.1 串口下载下载线是232的，当下载不了时按住屏的右上角进入工程测试界面再进行下载 5.2 USB下载，如何安装驱动，注意事项一、 维控USB 设备驱动安装向导欢迎使用维控产品，当您第一次用USB 数据线连接维控设备与您的计算机时，Windows 系统会弹出一个提示窗口，如下图所示：图1 这时，请选择“从列表或指定位置安装（高级）”选项，并点击“下一步”，这时，您将看到一个新的画面，如下所示：图2 这时，请选择“在这些位置上搜索最佳驱动程序（S）”，然后选择“在搜索中包括这个位置（0）”，并点击“浏览”按钮，这时出现一个文件夹选择窗口，如下所示：图3 请选择好您之前存放维控USB 驱动程序的文件夹，并点击“确定”按钮。选定驱动后，点击图2 的“下一步”按钮，这时出现新画面，如下图所示：图4 选择最下面的版本，并点击“下一步”，这时出现新画面，如下图所示：图5 点击“仍然继续”，稍微等待一会儿，维控USB 驱动即安装成功，出现如下画面：图6 点击“完成”按钮，这时您的计算机里已经成功安装了维控USB 设备驱动了。二、 工程下载流程介绍首先，请您找到PC 上的“工程上传下载”程序，图标如下所示：接着，双击运行它，这时您已经看到下载画面了，如下图所示：图7 如果您还没成功加载维控USB 设备的驱动程序，请您按照前一篇：维控USB 设备安装向导的步骤重新加载驱动。如果您成功加载了维控USB 设备的驱动程序，您将看到图7 中的“串口”下拉框中自动选择了拥有“WECON USB DEVICE” 标志的端口，并且自动设置了波特率为115200BPS ，文件类型默认为“工程文件”。如果您只有一个维控USB 设备与PC 相连，您可以直接开始“下载”；如果同时有多个维控USB 设备与PC 相连，请先确定各个设备对应的端口号（比如，第一台维控USB 设备可能是：COM3 ，第二台可能是COM4 ，其他类似），然后从“串口”下拉列表中正确地选择它。接着，点击“PCHMI ”按钮，就可以开始下载操作了：第一步是选择工程文件，选择完工程后，点击“打开”，这时正式开始下载了，分别出现如下画面：6、 调试 通讯不上通常是通讯参数和通讯线的问题当通讯不上时要注意：以上信息是否设置正确了，再检查通讯线是否故障或做错了。
