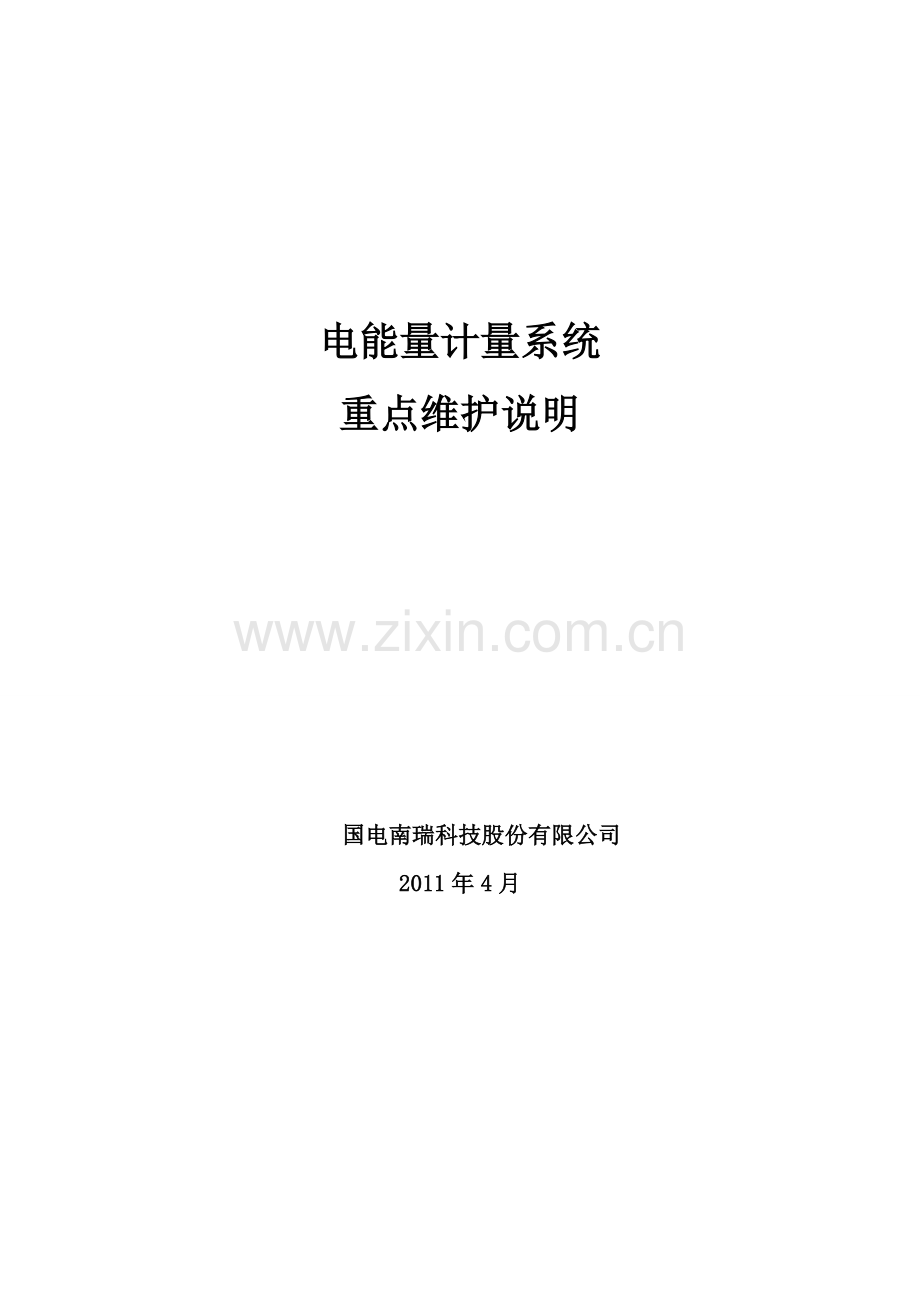

电能量计量系统 重点维护说明

国电南瑞科技股份有限公司
2011年4月

一 运行环境
1、硬件环境
关口的服务器采用UNIX、Microsoft Windows或LINUX操作系统；工作站采用UNIX、Microsoft Windows或LINUX操作系统；
2、软件环境
因为关口电能量计量系统整体采用Ｂ／Ｓ浏览模式，客户端安装不需要安装什么特殊软件。

在Microsoft Windows的操作系统上采用Internet Explorer6.0及以上版本的浏览器，如果用户不具备Internet Explorer6.0及以上版本的浏览器，可以安装IE6b2800.exe程序，直接安装Internet Explorer6.0软件。

PBS2000J电能量计量系统客户端需要安装JAVA JDK程序jdk-6u16-windows-i586.exe。

系统显示分辨率必须大于640×480，显示分辨率一般设置为1024*768或者1152*864为最佳。

系统字体要采用小字体。

二 系统接站流程
1. 打开网页：http://10.122.9.14:7001/pbs2000Web/，以本地区帐户进入，点击“系统生成”菜单进入“系统生成”页面，如图1
点击“采集参数录入”标题，如图2

图1

图2
以下是所要检查的工作：

2. 在左边树双击地区厂站的计量单元。如图3

如图3
3. 分别查看“详细信息”“终端”“关联电表”“通道组”“电表”等菜单中相关参数设置是否正确

3.1 【1】 详细信息
1. 在左边树双击地区厂站的计量单元，在“详细信息”菜单中查看该厂站计量单元的“计量单元类型”是否为“终端类型”
2. 将优先级设制为“高优先级”选项
3. “任务分配方案”暂时选为“不采集”，等该厂站正式投运后在选择“其他任务类型”
以上检查工作详见图3
注：打星号*为必填项

图3
3.2. 【终端】
1. 在该“表计计量单元”右侧菜单中，选择“终端”菜单选项中，如图3

选择任务类型
所填地址应与终端服务器地址相同

图4
2. 查看设备类型是否正确
3. 查看“终端地址”是否与现场终端的地址是否一致

4. 查看设置的任务类型是否正确
3.3 【通道】
1. 在该“表计计量单元”右侧的“通道组”选项中，双击该厂站通道。如图5

图5
打开后，如图6
3.3.1 如果为拨号方式：如下图6 ，如7

图6
1. 在“基本设置”对话框中查看“通道类型”，一般选项为“tainet 9600”“tainet 1200”，具体选择，查看“地市终端服务器”上设置，所属规约为“河北102”.
2. 在“拨号”对话框中查看“电话号码个数”，有几个拨号电话就填写几个。
3. 在“拨号”对话框中查看“调制解调器参数1”，填写是否为“AT&G3”
4. 在“拨号”对话框中查看“电话号码1”中的拨号电话号码是否正确
5. 在“拨号”对话框中查看对大波特率是否为“9600”，“重试次数1”填写为3。
6. 在“拨号”对话框中查看“电话拨入串口通信配置1”所填写的是否与“终端服务器”一致。

注意：如果拨号号码为多个，则依次填写相关信息。

所填写应与终端服务器一致
此处应填写AT&G3
实际拨号个数

图7
3.3.2 如果为网络方式，在“基本信息”对话框中 如图8
1. “通道类型”选择为“网络”，
2. 所属规约为“河北102”
3. “投运状态”选项为“是”

图8
在“网络”对话框中 如图9
4. “ip地址个数”中，有几个ip地址填几个

5. “ip地址1”中，填写和该厂站相一致的ip地址
6. ip端口号和厂站填写的端口号一致（一般为1703）
1.2.7 修改参数后，单击“确定”

图9
3.3.3 如果为“专线”方式，则在“基本信息”对话框中 如图10

图10

3.3.1 在“通道类型”选项中选择“网络”方式
3.3.2 在“所属规约”中选择“河北102”

在“网络”对话框中 如图11

如图11
1. 在“ip地址1”中，填写采集该厂站的终端服务器ip地址
2. “ Ip端口”应于终端服务器中所定义的端口号一致

3.4 【电表】 如图12

图12

1. 先检查该厂站有多少快表，看表数是否一致
2. 检查表参数是否填写正确 如图13

与终端服务器上的一致
与厂站设备设置任务一致

3. 所属“计量单元”是否正确
4. “电表类型‘是否正确
5. “电表地址”是否填写正确
6. “电表号”是否填写正确
7. “表计类型”，CT,PT 是否填写正确

三 系统计算公式录入
3.1 点击计算公式录入图标，进入界面

计算公式按照地区局，厂站，关口表的层次结构来录入，基本做法是先分别计算各个厂站的计算公式，然后将各个厂站相加做一个地区的总的计算公式，这样层次清楚，便于核对。
3.2 选择打开一个地区，双击计算公式，点击增加

输入公式名称，一般来说地区为某某局公式，如安阳局公式，厂站直接为某某厂站公式，如茶棚公式，选择公式类型为特殊公式，其余的默认即可，点击确定
3.3 建立公式
公式建立好之后会在计算公式下面出现刚建立的公式，双击打开，点击特殊公式，出现录入界面，然后在左边树结构中点击设备，选择电表，出现四个电表参数，然后按照公式将参数拖入计算公式的框图中，用计算运算符进行运算，右下角相应的出现变量号，公式录入完成后，点击确定保存。

3.4 计算公式总加
做一个地区公式总加的时候，按上边步骤建立好地区公式，打开到编辑界面，将各个厂站的计算公式拖入公式编辑界面就可，

【注意】：当某一个厂站在多个地区局有结算的时候，要分别建立各个地区局的公式，这样不容易搞混淆，比如安阳电厂有安阳局的结算还有电厂的结算所以要建立安阳公式和电厂的公式。然后将安阳河电厂公式在进行计算。

四 权限设置
关口电能量计量系统基于超级用户、用户组、用户的多级权限管理。每一用户可根据自己的用户名、密码登录进入系统，进行权限允许的操作。
l 系统提供超级用户，超级用户不能直接进行业务操作，实现授权和业务分离。
l 系统下分用户组，每个用户组具有一定的操作应用权限和数据权限。操作应用权限限制用户是否可以进入某个应用，数据权限限制用户是否可以访问某些数据，数据权限可以设置到电表级和计算公式级。
l 操作权限引入了角色功能。角色由用户根据自己的设想的组织机构进行添加设置，系统提供一个专门的模块用来设置组织机构，用户通过组织机构方便地进行角色管理。
l 每个用户组可以有几个最终用户具有这一权限，每个用户可以修改自己的密码。

4.1 功能权限

1） 系统用户必须以 admin用户(初始密码为admin)进去，才能进入功能权限管理

2） 点击系统管理，进入功能授权菜单

3） 进入功能授权菜单，进入具体的功能权限功能，其中包括部门管理，角色管理和系统功能管理。其中系统功能管理一般由厂家维护，其中定义了系统目前所有的功能的选项配置，对于实际用户的权限管理，首先应该到角色管理去定义角色，再到部门管理去定义部门和人员的授权功能

点击相应厂站，将在页面右侧显示该厂站地市的相关权限，点击相关标题框中的“全部授权”和“授权”选项，则将该厂站的相关表计授权给改厂站；

4） 进入角色，增加一个角色

5） 在角色名称写入自己要增加的角色名称，比如电力市场角色

6） 把上图右边系统生成的计算公式录入功能选择到左面已授权的系统功能里面，完成一项功能的授权。

7） 依次选择多项功能，保存成功，完成角色的录入

8） 完成角色管理后，到部门管理里面增加管理部门(部门管理的系统管理员组不能随便修改和删除)

9） 录入部门名称，比如ceshi

10） 确定保存部门，比如电力市场部门

11） 在部门里面定义增加用户组

12） 输入用户组名称并确认保存

13） 在用户组下面增加实际用户

14） 输入用户的实际信息，比如用户名称disc,用户名密码disc,并关联其对应的角色，比如电场市场角色等多项角色

15） 可以定义很多用户，比如dlwh

16） 保存确定，相应输入全部的部门管理信息

4.2 数据权限
1） 以admin用户进入日常维护中的权限管理

2） 权限管理会把系统相关部门列出来，进行选择其中中间的权限管理是已授权的数据区域，右面的为未授权的数据区域

3） 选择一个部门的用户组，比如上面定义的维护组

4） 把上图右面的河北电网选择到中间的权限管理里面

5） 展开权限管理，可以把相应的地区局选择到中间的授权区域

6） 把一个地区局的数据授权给用户组,比如图中的维护组

7） 也可以把此地区局相对应的计算公式的数据授权给维护组

8） 确定保存授权信息

9） 对于一个地区，也可以选定要授权的具体厂站，具体做法是把不相关的厂站从已授权的地区删除

一个厂站也可以选择任何设备进行授权，具体做法是把一个厂站的不相关的设备删除

10） 确定完成用户组的数据授权

五 日常维护

6.1 初始页面
系统用户必须以 设置的用户(初始密码为admin)进去，才能进入功能权限管理

6.2 点击日常维护，进入页面

6.3 点击重处理，进入页面，选中要处理的厂站或者计算公式或者表计

6.4 单击要处理的厂站或者计算公式或者表计，该选项跳到页面右侧

6.5 选择类型
点击“数据初始时间”，“数据终止时间”或者“重处理类型”，设置起始时间和终止时间，在下拉框中选择任务类型

注明：重处理，重计算，重统计是从底码开始处理计算的
重计算，重统计是重电量开始计算
重统计只是将所有电量重新计算
6.6 数据修改
在左边树上选中需要修改底码或者电量的表计，双击该表计，在上面的标题栏中选择需要处理数据类型（底码或者电量）

在右侧数据上双击，跳出修改数据对话框，将所要修改的数据填写到对话框中，点击确定；然后点击“提交修改”按钮

六 采集数据查询
Pbs2000数据采集系统数据核对（包括底码，一次电量，线损，计算公式）
7.1 底码查询
初始页面如下图：

7.1.1 查看底码状态
方法：将鼠标停放在采集回来的数据上停留一会，系统则会提示该数据的采集状态：无数据，终端故障，通讯故障，采集数据异常等提示
解决方案：针对数据没有采集回来
首先，查看网络通讯情况，如果通讯有问题的，应从主站到现场终端一级一级查询问题，如果如果通讯没有问题，则查看主站参数是否正确，如果正确，则看，在应用服务器，前置采集服务器上查看该厂站的数据采集日志，看是否采集回来的数据正常入库，如果数据采集回来的数据正常，日志也正常，则对该厂站进行自动追捕，实时查看数据采集情况，或者将该厂站或者表计的时间标签修改到停止采集的时间段，等一段时间在进行观察。
如果以上都是正确的，则应查看终端服务器是否将该厂站或者将该表计数据采集上来。

注意：查看事项，看有没有数据采集回来，采集回来的数据是否正常状态，有没有数据突变现象发生，查看数据采集状态，将鼠标停留在采集数据上，系统将提示该采集数据的状态；
可以在左边树上选择一个厂站，也可以选择该厂站下的一个表计进行底码查看
7.2 一次增量查看
方法：将鼠标停放在电量上停留一会，系统则会提示该数据的采集状态：无数据，终端故障，通讯故障，采集数据异常等提示
解决方案：针对数据没有电量值的
7.2.1 首先，查看有没有底码值
底码是否正确，如果没有底码值，则查看网络通讯情况，如果通讯没有问题的，则查看主站参数是否正确，如果正确，则看，在应用服务器，前置采集服务器上查看该厂站的数据采集日志，看是否采集回来的数据正常入库，如果数据采集回来的数据正常，日志也正常，则对该厂站进行自动追捕，实时查看数据采集情况，或者将该厂站或者表计的时间标签修改到停止采集的时间段，等一段时间在进行观察。
如果以上都是正确的，则应查看终端服务器是否将该厂站或者将该表计数据采集上来。

注意：查看事项，看有没有数据采集回来，采集回来的数据是否正常状态，有没有数据突变现象发生，查看数据采集状态，将鼠标停留在采集数据上，系统将提示该采集数据的状态；
可以在左边树上选择一个厂站，也可以选择该厂站下的一个表计进行底码查看
7.3 查看计算公式
在“基础数据”标题栏中，选中“计算公式查询”，进行计算公式查询页面，在左边树上选择一个计算公式，点击该计算公式，在右边页面中将显示该公式的计算值。

七 线损，网损维护
8.1 查看特别公式计算值：例如网损，上网电量，地市供电量
网损：
首先查看月数据，看当日数据是否正常，采集数据状态是什么，针对采集状态为“统计异常”“自动置数”“通讯异常”等原因的，双击该日计算量，进入下一个计算分量公式中，在去分别查看下一个计算分量的统计状态，在往下一级查看，直到最底层公式，在去看最底层分量的采集状态，对有问题的分别处理；
以全网网损为例：点击计算公式查询按钮：

8.2 查看“全网网损”月数据

8.3 查看该日数据状态
在对比其他时间数据，看是否有异常，如有异常，双击时间标签，进入公式的下一个分量查看

8.4 分别查看子公式的数据统计状态，对统计有问题的双击进行子公式查询
例如：全网网损的“反供电量”，和各地市供电量分别数据统计状态有问题，则分别查看“反供电量”，和各地市供电量,当查询到公式最底层时，将所有分量与其他时间的分量进行对比，核对哪些数据存在异常采集，对有采集数据异常的进行处理，对处理后的公式进行重计算，重统计处理工作。

地市网损=（地市供电量+地上电厂上网电量—趸售县电量—大用户电量—专公变电量）/(地市供电量+地上电厂上网电量)

九 关口设备对应
9.1 进入方式
http://10.122.9.10:7001/sea
系统管理—模板配置—关口设备对应

9.2主界面展示

左边：关口模块 右边：采集系统
9.3关口模块
首先选择供电单位

再选择电压等级

输入厂站名模糊查询 一栏

可以填写 厂站名称中的任何一个字或者厂站全称进行模糊查询

如果不填 查询该供电公司 电压等级下的全部厂站名称列表

从厂站列表中选择一个厂站
关口电能表列表
可对设备类型进行筛选

查询得到这个厂站下的所有设备

9.4采集系统

双击 大营站 交流110kV 那条记录

9.5寻找对应关系

请用户做如下对应
左边 关口电能表列表中的一条记录 和 右边 采集电能表列表中的一条记录 对应
把左边关口电能表列表中的记录的表号 复制到右边对应的采集电能表的表号一栏

可以对应多条记录

然后点击保存即可。
这样关口的设备就和采集系统电能表对应上了。

另外注意关口厂站 和 采集系统变电站要对应上，如下
