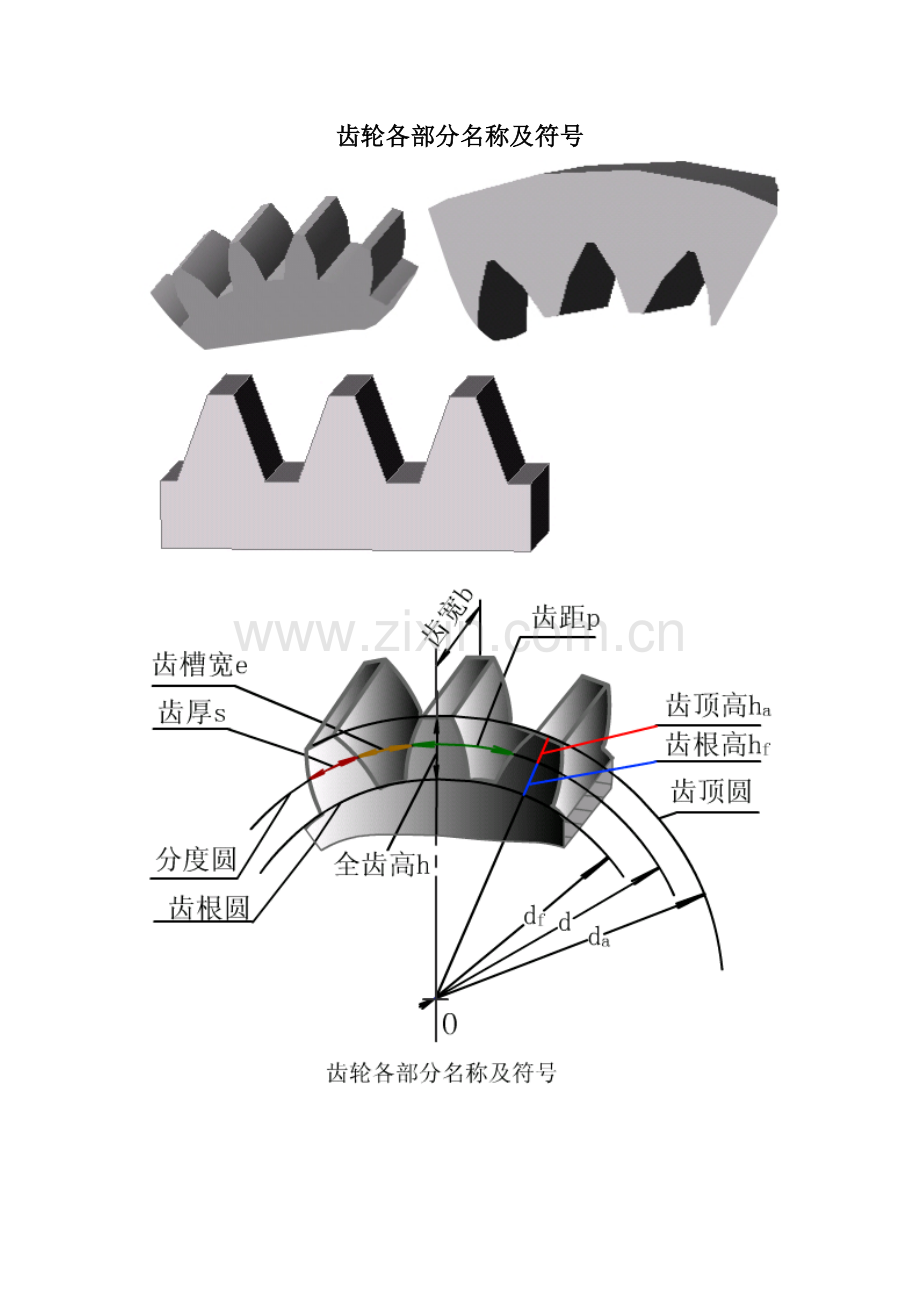

齿轮各部分名称及符号

渐开线标准直齿圆柱齿轮的基本参数及几何尺寸计算
    1 模数
   齿轮圆周上轮齿的数目称为齿数，用z表示。根据齿距的定义知

    2 压力角

   3 齿数
   4 齿顶高系数
    ha=ha*m              （ha*=1）
    5 顶隙系数
      c=c*m                (c*=0.25)             hf=(ha*+c*)m
      全齿高  h=ha+hf=(2ha*+c*)m

    标准齿轮是指模数、压力角、齿顶高系数和顶隙系数均为标准值，且分度圆上的齿厚等于齿槽宽的齿轮。
标准直齿圆柱齿轮的几何尺寸计算公式

齿条参数：
