可调向液压管接头安装培训资料
1. O型圈密封的可调向接头通用安装方法
可调向接头因其特有的可调节油口方向的优点，广泛应用于工程机械液压系统中。可调向接头在安装时需按照正确的方法安装，否则会引起接头损坏、系统渗油等故障现象。

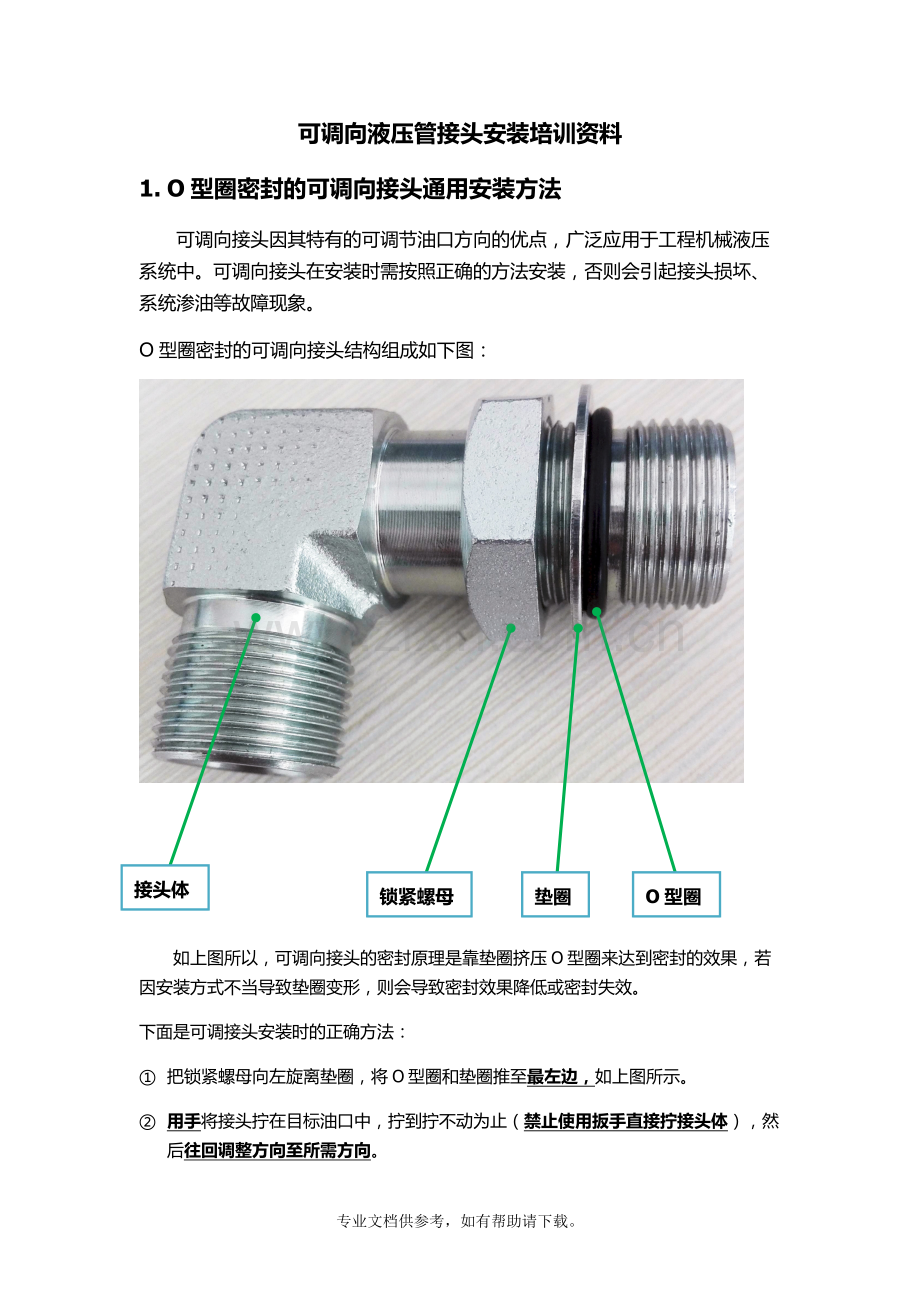

O型圈密封的可调向接头结构组成如下图：

接头体

垫圈
锁紧螺母

O型圈

如上图所以，可调向接头的密封原理是靠垫圈挤压O型圈来达到密封的效果，若因安装方式不当导致垫圈变形，则会导致密封效果降低或密封失效。
下面是可调接头安装时的正确方法：
① 把锁紧螺母向左旋离垫圈，将O型圈和垫圈推至最左边，如上图所示。
② 用手将接头拧在目标油口中，拧到拧不动为止（禁止使用扳手直接拧接头体），然后往回调整方向至所需方向。
③ 使用扳手拧紧锁紧螺母，拧紧力矩不得低于《液压油口接头拧紧力矩表》中规定的力矩，必要时可按力矩表中规定力矩的1.5倍左右执行。
④ 若在拧紧锁紧螺母时发生接头体跟随转动的现象，则在拧紧锁紧螺母的同时需要用扳手固定住接头体。
以上是安装可调向接头的通用步骤。

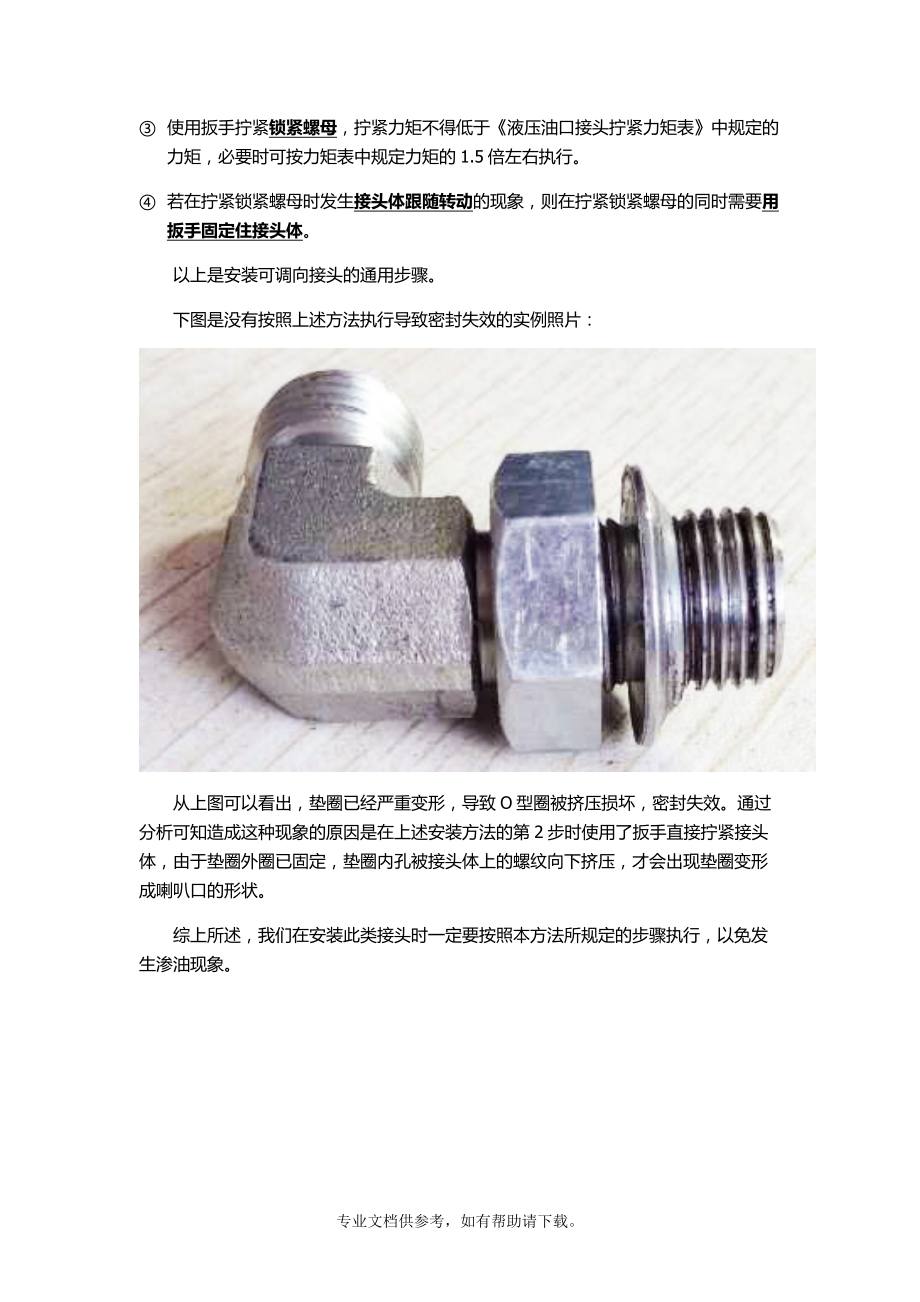

下图是没有按照上述方法执行导致密封失效的实例照片：

从上图可以看出，垫圈已经严重变形，导致O型圈被挤压损坏，密封失效。通过分析可知造成这种现象的原因是在上述安装方法的第2步时使用了扳手直接拧紧接头体，由于垫圈外圈已固定，垫圈内孔被接头体上的螺纹向下挤压，才会出现垫圈变形成喇叭口的形状。
综上所述，我们在安装此类接头时一定要按照本方法所规定的步骤执行，以免发生渗油现象。

2. 安装液压软管和管接头时的注意事项
① 液压油箱在加油前应仔细清理油箱内部，油箱内不得残留杂物。
② 液压管软在装配前应用压缩空气清除管内附着的杂物。
③ 管接头和齿轮泵、多路阀、转向器、限速阀在装配前仔细检查油口内部有无残留杂物，如有则清除。
④ 自带O型圈的高压胶管和过渡接头，应在装配件检查O型圈是否安装。
⑤ 组合垫圈和O型圈在装配前应检查是否有破损和变形，如有则更换。
⑥ 各阀件、管接头自带的防尘盖不应随意拆除，只有在安装其他零件需要拆除防尘盖时才可拆除；拆下的防尘盖不得随意丢弃，应妥善收集，以便在拆装过程中需要遮盖油口时及时取用。
⑦ 在安装胶管时若出现跟随转动现象时不得继续拧紧，应及时调节，保证接头拧紧之后没有扭曲现象！
⑧ 安装吸油管、回油管时应注意：钢带喉箍的锁紧位置应和 钢管(接头)止退槽的位保持置一致，不得在钢管圆弧段锁紧喉箍！
⑨ 吸油管、回油管在装配后应检查钢带喉箍是否锁紧，如发现喉箍损坏锁紧失效，应及时更换！
⑩ 装配完毕后仔细检查各连接处接头是否拧紧，防止漏油事故发生！
