7、单片机扩展8255A控制显示器实验

一、实验目的及要求
学习利用Proteus软件，通过8255扩展接口，仅通过P0端口控制8只集成式7段数码的显示控制。本例的接口扩展电路与6264数据内存扩展电路非常相似，都使用了地址锁存芯片74LS373，单片机还使用ALE，/RD，/WR连接地址锁存芯片及接口扩展芯片。8255仅使用PA和PB端口。

二、实验原理（图）
1、使用Proteus ISIS 7 Professional应用程序，建立一个.DSN文件
2、在“库”下拉菜单中，选中“拾取元件”（快捷键P），分别选择以下元件：AT89C51、74LS373、7seg-MPX8-CA-GRN。
3、构建仿真电路

4、创建一个Keil应用程序：新建一个工程项目文件；为工程选择目标器件（AT89C51）；为工程项目创建源程序文件并输入程序代码；保存创建的源程序项目文件；把源程序文件添加到项目中。
5、把用户程序经过编译后生成的HEX文件添加到仿真电路中的处理器中（编辑元件→文件路径）

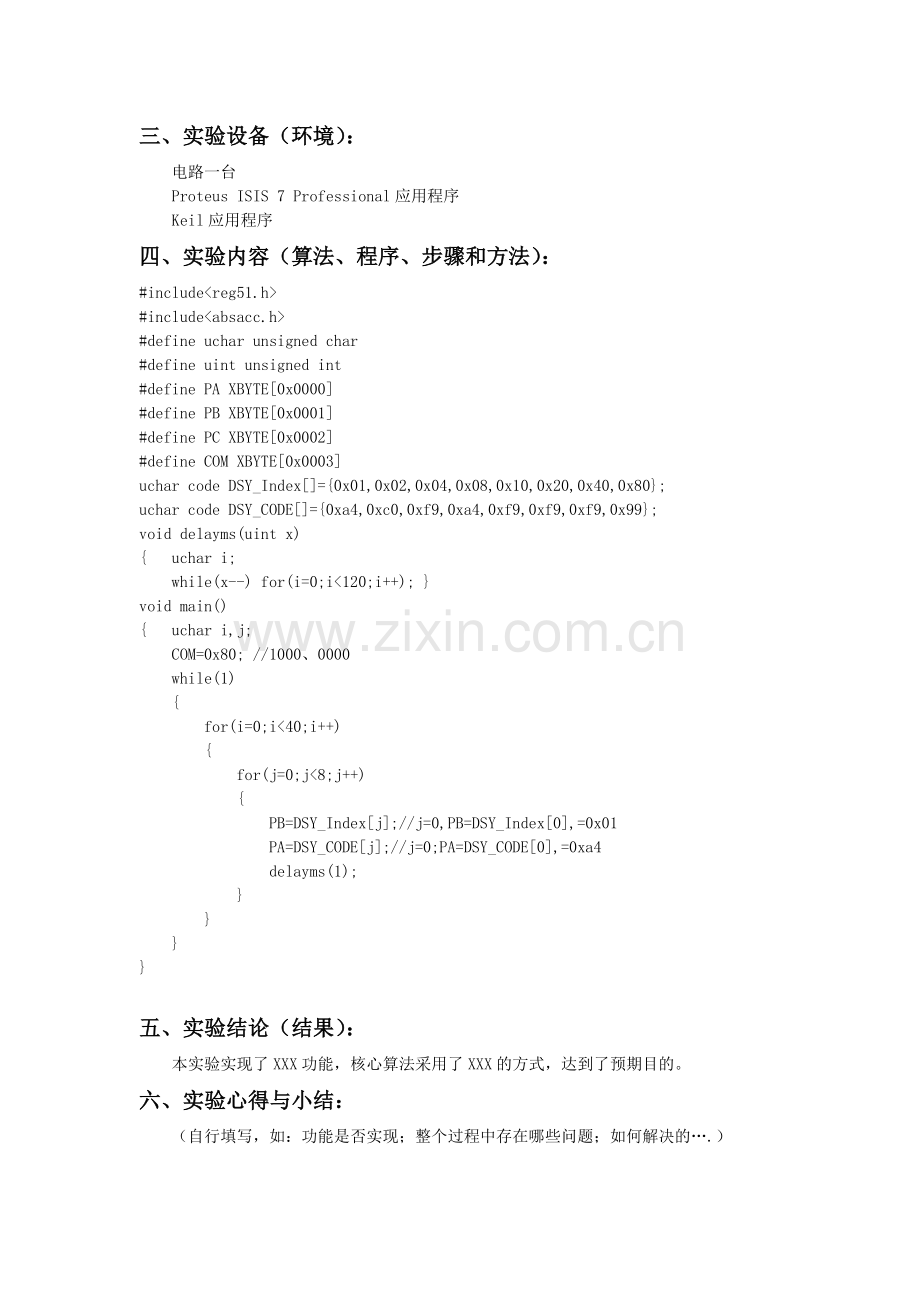

三、实验设备（环境）：
电路一台
Proteus ISIS 7 Professional应用程序
Keil应用程序
四、实验内容（算法、程序、步骤和方法）：
#include<reg51.h>
#include<absacc.h>
#define uchar unsigned char
#define uint unsigned int
#define PA XBYTE[0x0000]
#define PB XBYTE[0x0001]
#define PC XBYTE[0x0002]
#define COM XBYTE[0x0003]
uchar code DSY_Index[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
uchar code DSY_CODE[]={0xa4,0xc0,0xf9,0xa4,0xf9,0xf9,0xf9,0x99};
void delayms(uint x)
{ uchar i;
while(x--) for(i=0;i<120;i++); }
void main()
{ uchar i,j;
COM=0x80; //1000、0000
while(1)
{
for(i=0;i<40;i++)
{
for(j=0;j<8;j++)
{
PB=DSY_Index[j];//j=0,PB=DSY_Index[0],=0x01
PA=DSY_CODE[j];//j=0;PA=DSY_CODE[0],=0xa4
delayms(1);
}
}
}
}

五、实验结论（结果）：
本实验实现了XXX功能，核心算法采用了XXX的方式，达到了预期目的。
六、实验心得与小结：
（自行填写，如：功能是否实现；整个过程中存在哪些问题；如何解决的….）
