如何正确导入Spice模型

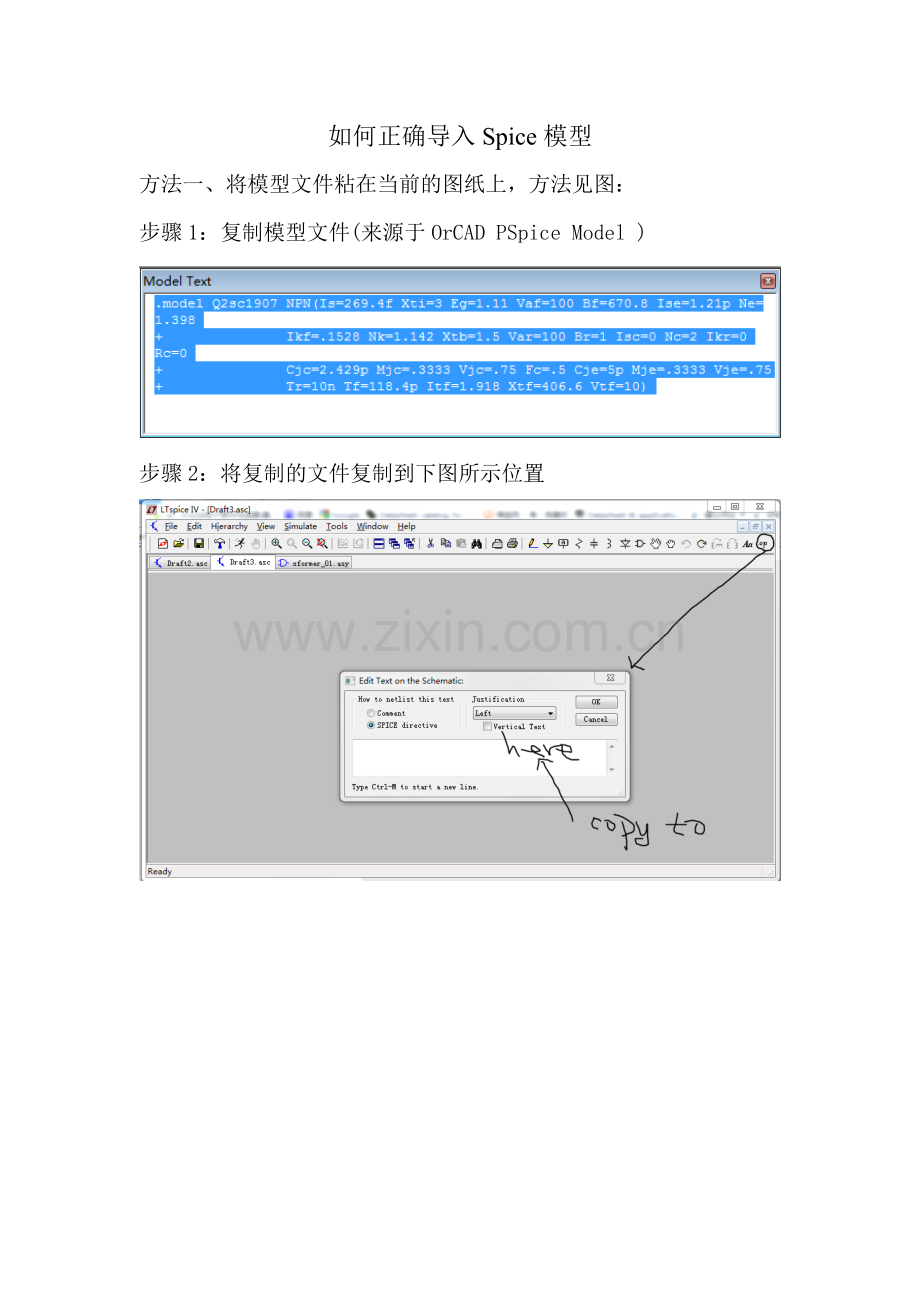

方法一、将模型文件粘在当前的图纸上，方法见图：
步骤1：复制模型文件(来源于OrCAD PSpice Model )

步骤2：将复制的文件复制到下图所示位置

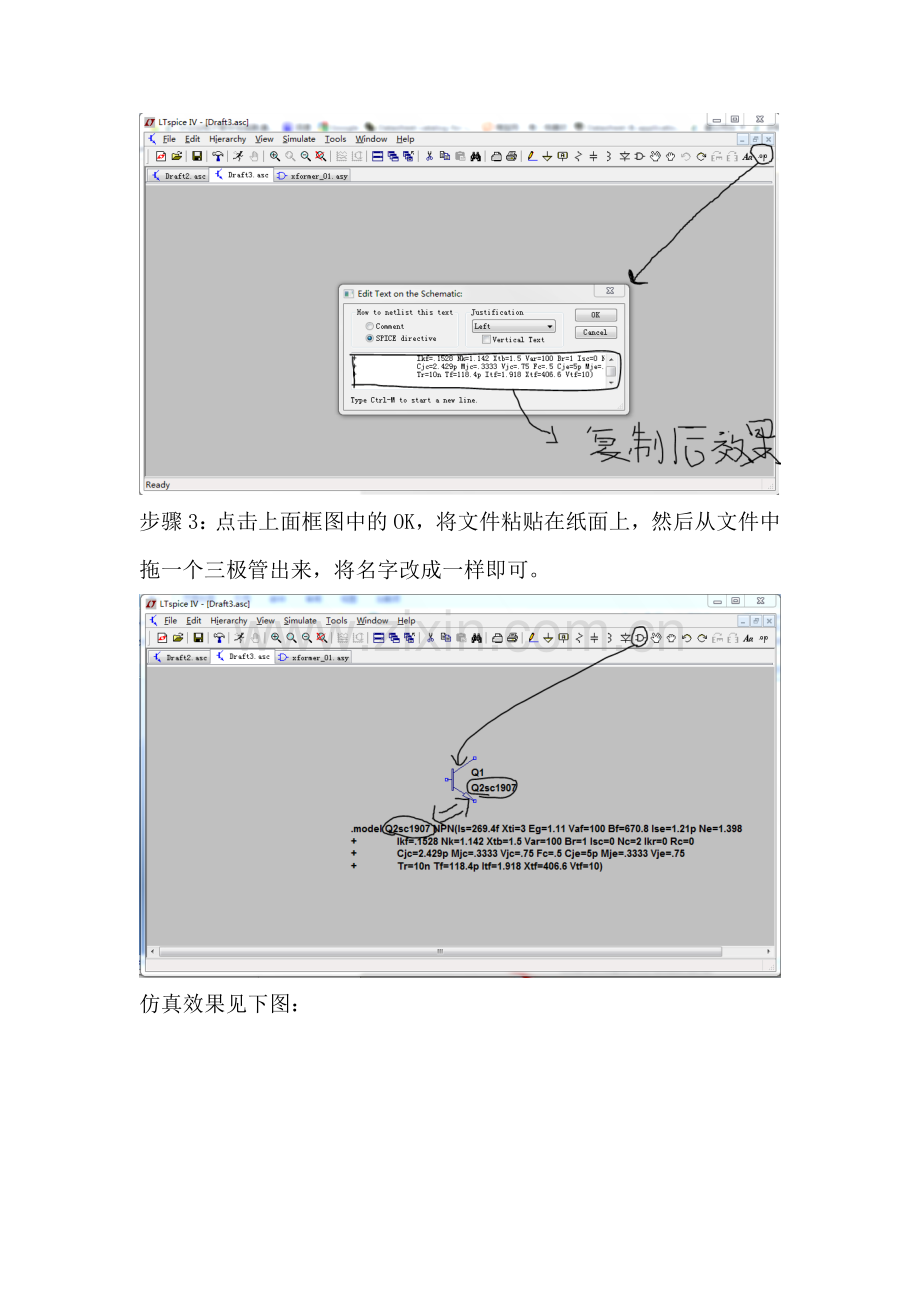

步骤3：点击上面框图中的OK，将文件粘贴在纸面上，然后从文件中拖一个三极管出来，将名字改成一样即可。

仿真效果见下图：

方法二、如有*.lib的库文件，比如PSPICE的日本晶体管库jbipolar.lib，将该文件考到LTC\LTspiceIV\lib\sub目录中。然后按图操作：

点击OK后，效果如下所示：

仿真效果图如下：

Q2sc1907相频特性(30MHz截止频率)
方法三：将模型文件直接粘贴到LTC\LTspiceIV\lib\ cmp中的相应文件中。如要将PSPICE的diode.lib的模型全导入到cmp中的standard.dio中。先用记事本打开diode.lib,全选，复制。而后用记事本打开standard.dio,在其适当的位置粘贴，关闭。发现二极管库里多了很多元件（见下图）。三极管同理。

原来二极管很少

多了很多二极管模型^_^
