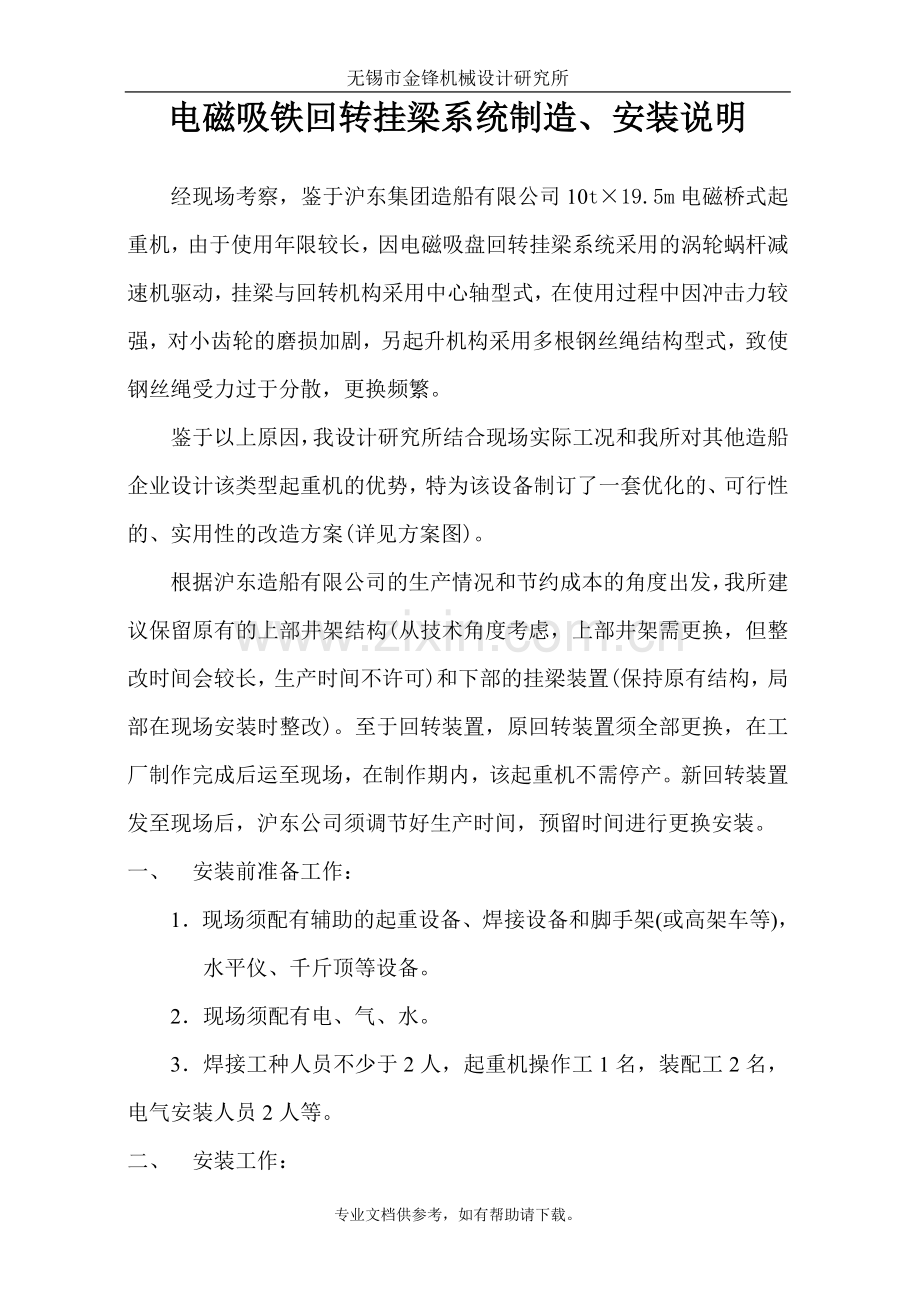

电磁吸铁回转挂梁系统制造、安装说明

经现场考察，鉴于沪东集团造船有限公司10t×19.5m电磁桥式起重机，由于使用年限较长，因电磁吸盘回转挂梁系统采用的涡轮蜗杆减速机驱动，挂梁与回转机构采用中心轴型式，在使用过程中因冲击力较强，对小齿轮的磨损加剧，另起升机构采用多根钢丝绳结构型式，致使钢丝绳受力过于分散，更换频繁。
鉴于以上原因，我设计研究所结合现场实际工况和我所对其他造船企业设计该类型起重机的优势，特为该设备制订了一套优化的、可行性的、实用性的改造方案(详见方案图)。
根据沪东造船有限公司的生产情况和节约成本的角度出发，我所建议保留原有的上部井架结构(从技术角度考虑，上部井架需更换，但整改时间会较长，生产时间不许可)和下部的挂梁装置(保持原有结构，局部在现场安装时整改)。至于回转装置，原回转装置须全部更换，在工厂制作完成后运至现场，在制作期内，该起重机不需停产。新回转装置发至现场后，沪东公司须调节好生产时间，预留时间进行更换安装。
一、 安装前准备工作：
1．现场须配有辅助的起重设备、焊接设备和脚手架(或高架车等)，
水平仪、千斤顶等设备。
2．现场须配有电、气、水。
3．焊接工种人员不少于2人，起重机操作工1名，装配工2名，电气安装人员2人等。
二、 安装工作：
1．将装配好的回转装置与挂梁焊接牢靠(含挂梁现场整改)。
2．安装钢丝绳，尽可能使每根钢丝绳的长度等长。
3．拆除所有辅助设施。
4．可将起升机构下降，使挂梁的四个支撑脚水平着地。
5．电气安装。
6．电气安装结束后，起升机构动作，将挂梁起升到离地面1m高位置停止动作，回转装置通电，先采用点动的方式，调整挂梁的零位，再进行限位设置，回转机构进行正反向试车。
7．等待电磁铁安装结束后。电气人员须对起升机构的起升限位进行重新设定。
8．安装工作结束。

三、注意事项：
操作各机构运行时，严禁一次性打到最快挡运行，应由慢到快逐渐加速；操作旋转时，只能左右旋转270°，转到位后只能反方向旋转，严禁360°全回转，以免扭断电缆。
