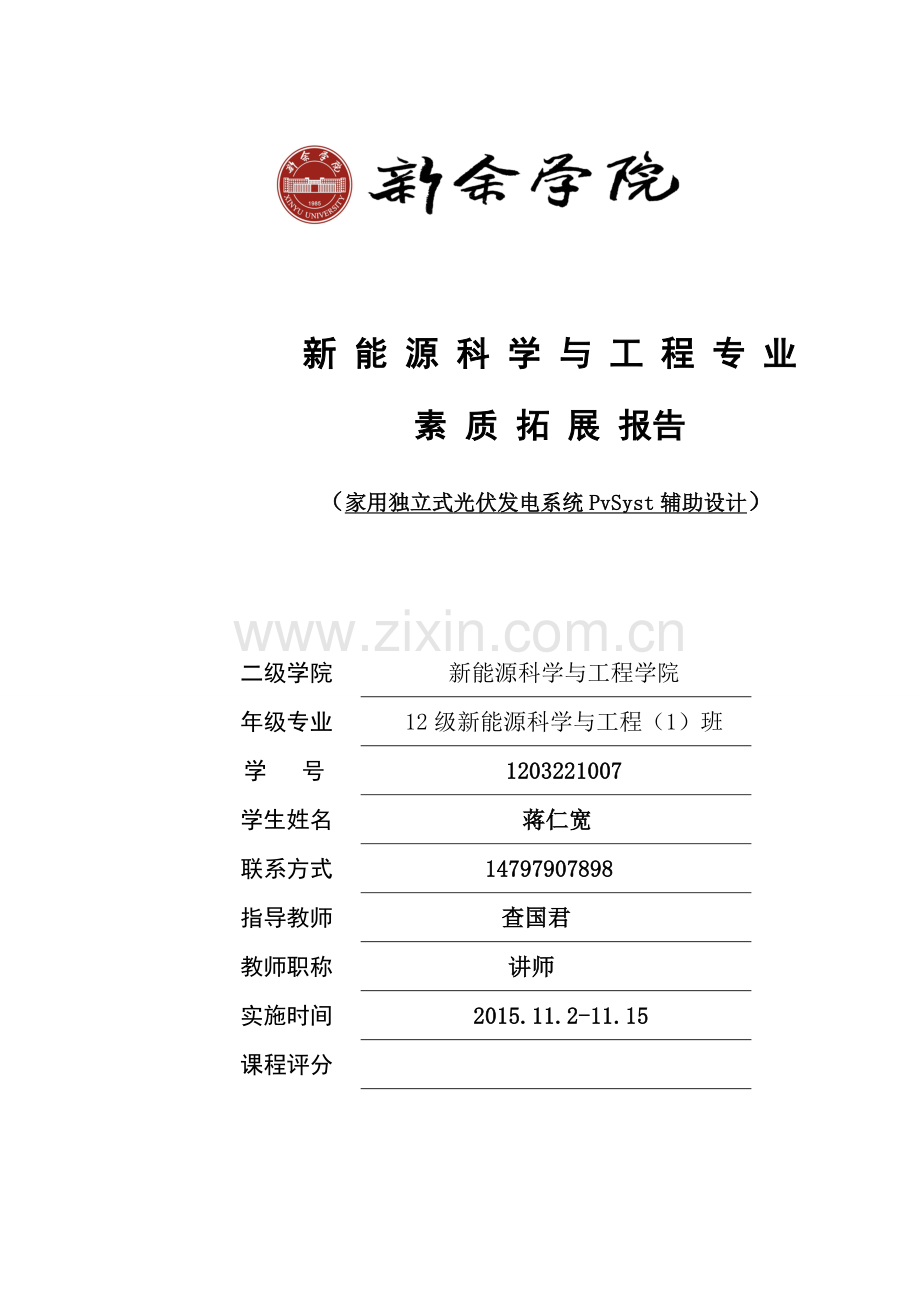

新 能 源 科 学 与 工 程 专 业
素 质 拓 展 报告
（家用独立式光伏发电系统PvSyst辅助设计）

二级学院
新能源科学与工程学院
年级专业
12级新能源科学与工程（1）班
学 号
1203221007
学生姓名
蒋仁宽
联系方式
14797907898
指导教师
查国君
教师职称
讲师
实施时间
2015.11.2-11.15
课程评分

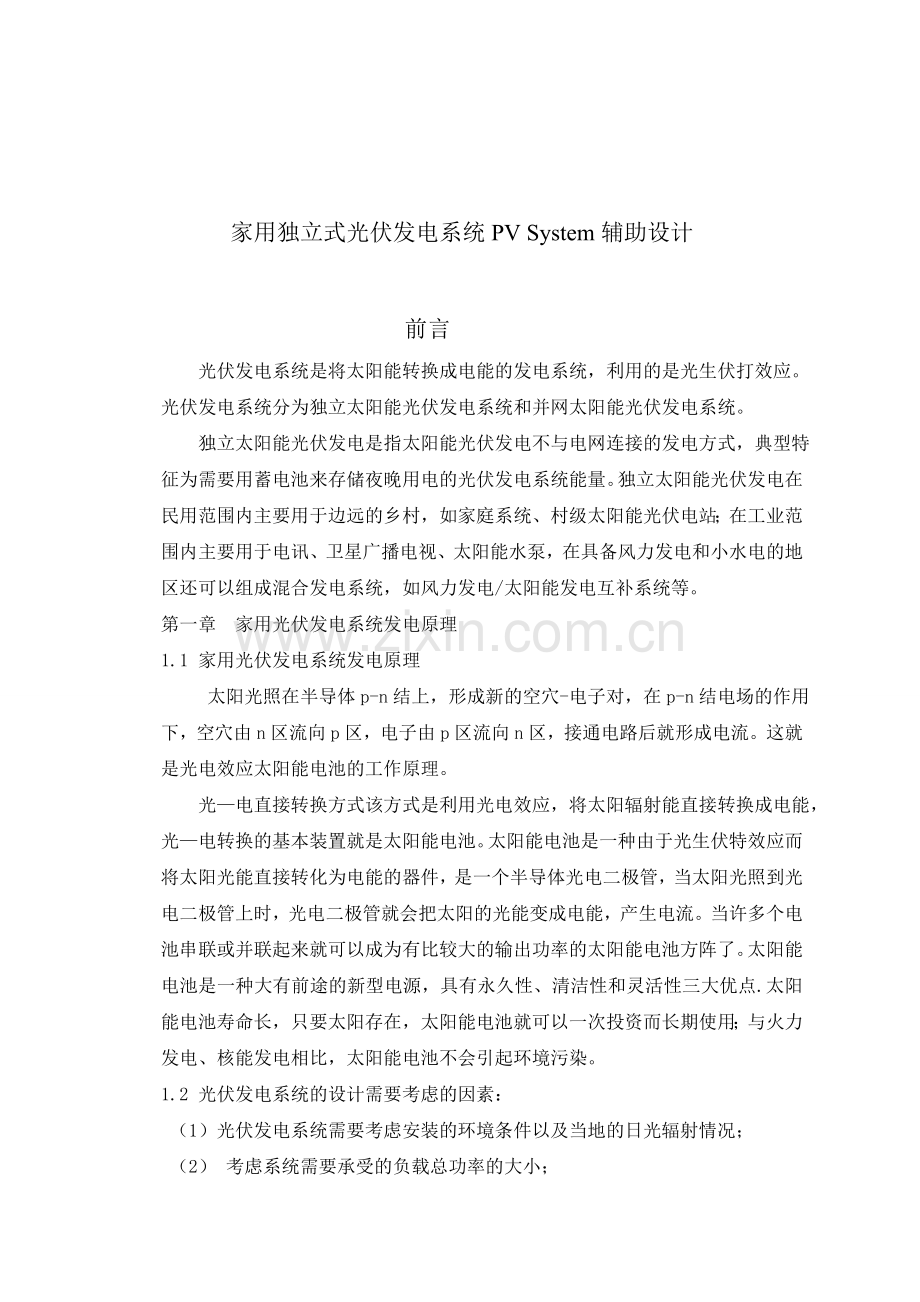

家用独立式光伏发电系统PV System辅助设计

前言
光伏发电系统是将太阳能转换成电能的发电系统，利用的是光生伏打效应。光伏发电系统分为独立太阳能光伏发电系统和并网太阳能光伏发电系统。
独立太阳能光伏发电是指太阳能光伏发电不与电网连接的发电方式，典型特征为需要用蓄电池来存储夜晚用电的光伏发电系统能量。独立太阳能光伏发电在民用范围内主要用于边远的乡村，如家庭系统、村级太阳能光伏电站；在工业范围内主要用于电讯、卫星广播电视、太阳能水泵，在具备风力发电和小水电的地区还可以组成混合发电系统，如风力发电/太阳能发电互补系统等。
第一章 家用光伏发电系统发电原理
1.1 家用光伏发电系统发电原理
太阳光照在半导体p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由n区流向p区，电子由p区流向n区，接通电路后就形成电流。这就是光电效应太阳能电池的工作原理。
光—电直接转换方式该方式是利用光电效应，将太阳辐射能直接转换成电能，光—电转换的基本装置就是太阳能电池。太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电、核能发电相比，太阳能电池不会引起环境污染。
1.2 光伏发电系统的设计需要考虑的因素：
（1）光伏发电系统需要考虑安装的环境条件以及当地的日光辐射情况；
（2） 考虑系统需要承受的负载总功率的大小；
（3） 系统应设计的输出电压的大小以及考虑使用直流还是交流；
（4） 系统每天需要工作的小时数；
（5） 如遇到没有日光照射的阴雨天气，系统需连续工作的天数；
（6）系统设计，还需要了解负载的情况，电器是纯电阻性、电容性还是电感性，以及瞬间启动最大电流的流通量。
1.3 家用光伏发电系统组成
家用光伏发电系统组成太阳能光伏发电系统由太阳能电池组、太阳能控制器、蓄电池（组）和太阳跟踪控制系统组成。如输出电源为交流220V或110V，还需要配置逆变器。　
太阳能电池板太阳能电池板是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。其作用是将太阳的辐射能力转换为电能，或送往蓄电池中存储起来，或推动负载工作。太阳能电池板的质量和成本将直接决定整个系统的质量和成本。　

第二章 安装地点气象状况
2.1 地理位置
吉安位于江西省中部，赣江中游。从地势上看，属罗霄山脉中段，扼湖南、江西两省咽喉通道，地势极为险要。境内有自北向南纵贯的京九铁路、105国道和由东向西的319国道及“三南”公路，是连接北京、西南、华南、福建、港澳地区的天然纽带；上可溯赣江沟通闽粤，下可泛鄱阳湖与长江相联，顺抵长江下游发达省市，在江西省地理上占有特殊位置。
地理上，它介于北纬25°58′32″至27°57′50″，东经113°46′至115°56′之间，全市长约218公里，东西宽约208公里，总面积为25271平方公里。以山地、丘陵为主，山地占全市面积的51%，平原与岗地约占23%，山地与丘陵约占23%，水面约占4%。可概括为“七山半水两分田，半分道路和庄园”。

2.2 气候条件
吉安是属于亚热带湿润性气候，具有四季分明、日照充足、雨量充沛、无霜期长、严冬较短的特征。地形以山地、丘陵为主，山地占全市面积的51%，平原与岗地约占23%，山地与丘陵约占23%，水面约占4%。属中亚热带丘陵山市季风湿润气候。全市多年平均气温为17.1-18.6℃，多年平均降水量为1487毫米。
地表水平面接收到的太阳能总辐射量受大气质量、当地纬度、大气气象条件和海拔等因素影响。
大气质量为太阳光线穿过地球大气的路径与太阳光线在天顶方向时穿过大气路径之比，用表示。对于一个理想的均匀的大气，可通过下式计算得到

式中：为太阳光线与天顶方向的夹角。
纬度地球自转的同时围绕太阳公转，地球的自转轴与其公转的轨道面成64°34′的倾角。根据余弦定理，即：任意平面上的辐照度同该平面法线与入射线之间夹角的余弦成正比，若不考虑其他因素的影响，纬度的绝对值越大，则地表水平面接受到的年总辐照量越低。
大气气象条件对地表水平面接收到的总辐照量主要是云层，云层是太阳光在
大气中衰减和产生散射的重要因素。海拔越高，大气透明度系数越大，地表接收到的太阳总辐射越大。吉安市的海拔在500m到1000m之间，虽然比不上西北地区，但条件还是比较理想的。
吉安市相对来说出现12级以上台风概率不大，一般最高风速不超过10级，风力破坏度不大，冬季常出现雨雪天气，地面积雪深度不超过20厘米，且不属于地震常发的地震带上，所以出现破坏性地震概率很小。
江西省吉安市太阳能资源在第二种分类方法中属于中国四类地区，水平面上年平均每天峰值小时数约为3.5小时，年平均每天光照时间约为5个小时，年日照小时约为1825小时，年平均每天光照时间为5小时。

利用PV system辅助,输入吉安泰和经纬度（如图2-1）

图2-1

得到月平均辐照量和月平均温度（如2-2图）

图2-2

第三章 家用电器功率和使用情况分析
3.1 家用电器功率和使用情况
对于我们的家里来说是一般普通的家庭，没有过多的电器之类的，所以一般家里的功率多不大，这里我采用的是最多的时候。见下表3-1

表3-1 家庭负载信息表
名称
数量
功率
使用时间
总功率
电灯
5
18
5
450
电视机
1
50
4
200
电饭煲
1
300
2
600
洗衣机
1

600
600
冰箱
1

300
300
系统
1
5
24
120
总功率

2270
图3-1是在pv system输入

图3-1
这样我根据家庭负载信息表可以计算出光伏组件功率；
光伏组件功率：
×××
式中：
为光伏组件峰值功率，（标定条件：光照强度1000，温度25℃，大气质量）；
为年平均每天光照时间（江西地区一般为5小时）；
为全年平均每天发电量与用电量之比（这个值取1.05）；
为发电系统综合影响系数；
为倾斜光伏组件上的辐射量/水平面上辐射量=1.10。
×××=1.05×2270÷5×1.05×0.55=277
所以计算得到光伏组件峰值功率为277。
第四章 光伏系统组件选型及安放设计
4.1 光伏系统组件选型
由上面计算得到光伏组件峰值功率为277，所以本次家用独立式光伏发电系统选用280W的多晶硅太阳能组件，共计5块，总功率为1400W。其主要技术参数见表（4-1）。
表4-1 太阳能组件的技术参数
太阳能组件型号：YL280P-35b
1
太阳能组件生产厂家
保定天威英利新能源有限公司
2
太阳能电池种类
多晶硅
3
峰值功率
280Wp
4
开路电压Voc
45.0V
5
短路电流Isc
8.35
6
工作电压Vmppt
35.5
7
工作电流Imppt
7.89
8
最大外形尺寸
1970mm×990mm×50mm
图3-2是组件测试结果：

图4-1
4.2 光伏系统组件安放设计
本次设计在吉安市泰和县为家用独立式光伏发电系统，是平屋顶上安装太阳能电池阵列，根据场地的情况，没有障碍物的平坦地域，发现光伏阵列的朝向非常适合南北方向安装。而且光伏组件安装宜按最佳倾斜角进行设计。倾斜角就是光伏阵列与地面的夹角，所以我可以确定安装倾斜角为30°和60°（如图4-2）。

图4-2
正常间距下（即按冬至日上午9点到下午3点之间前排部队后排造成不遮挡确定的间距），方阵相互遮挡的时段很少并且遮挡时辐射量较少，这种情况下采用横向布置对于发电量提升不明显，所以采用竖向布置方式。

4.3 两档可调式支架间距的计算
两档可调式支架方阵通常成排安装，一般要求在冬至影子最长时，两排光伏方阵之间的距离要保证上午9点到下午3点之间前排部队后排造成遮挡。

式中：为东西分量，为南北分量，为为物体高度，为太阳高度角，为太阳方位角。
高度角、天顶角、纬度、赤纬角及时角的关系为

其中表示纬度，北半球取正值，南半球取负值；表示赤纬角，可用Cooper方程近似计算，即

其中为日期序号。

冬至日为12月22日，356；
-23.44°
春分日为3月20日，79；

-1.01°

这里我们取下午三点45°，吉安市纬度26°。
28°（-23.44°）+28°（-23.44°）45°=0.383
28°（-1.01°）+28°（-1.01°）45=0.613

=0.73
=1

将吉安市的各种角度带入天文公式和上面公式中，取冬至日和春分日中的最大值，可以得到；
2.476m
所以两档可调式方阵前后排的间距约为2.5m。
因为要采用两档可调式方阵标高相同，所以方阵东西间距为200mm。
4.4 平屋面安装光伏组件的要求
（1）在建筑屋面上安装光伏组件，要用不影响屋面排水功能的基座形式和安装方式。
（2）在屋面防水层上安装光伏组件时，其支架基座下部应增设附加防水层。
（3）光伏组件基座与结构层相连时，防水层应包到支座和金属埋件的上部，并在地脚螺栓周围作密封处理。
第五章 蓄电池选型及逆变器等设备选型等技术过程
5.1 蓄电池选型
在独立供电系统中储能主要依靠铅酸蓄电池，蓄电池容量的计算可利用下面的公式：
深循环蓄电池放电深度：0.97
逆变效率：0.94
蓄电池容量计算公式如下：
C=负载功率×工作时间×备用时间÷系统电压÷逆变效率÷放电深度
=2270×3÷24÷0.94÷0.97=390AH
蓄电池串联数N=蓄电池电压V/每只蓄电池电压v=24÷12=2（个）
蓄电池并联数M=蓄电池总安时数AH/每只蓄电池安时数AH数=390÷65=6(个）
蓄电池总数蓄电池串联数N×蓄电池并联数M==2×6=12(个)
所以一共需要蓄电池12个（如图5-1）。

图5-1
5.2 太阳能控制器容量计算
5.2.1 充电控制器的要求
（1）最大输入电压≥光伏方阵串联空载电压1.2到1.5倍。
（2）最大输入电流≥光伏方阵并联短路电流1.2到1.5倍。
（3）额定功率≥最大负载功率总和1.2到1.5倍。
（4）输入最大电流≥最大负载电流1.2倍。
充电控制器有过充、欠压保护，防反充和接反保护功能。
系统额定电压：DC220V。
控制器的数量：1台。
5.3 逆变器容量的计算
由于我国当地的用电电压为AC220V，所以选择输出电压为AC220V的离网逆变器，经过对家里用电器的统计可知，最大功率为2270W, 考虑到在启动过程时有较大的冲击电流，同时考虑系统临时增加负载的情况，所以逆变器功率应相对选择比最大功率大一点的。
要求：
（1）最大输入电压≥蓄电池串联电压。
（2）额定功率≥负载最大功率1.2到1.5倍（对于感性负载，应考虑启动电流）。
（3）输出电压=负载额定电压。
（4）逆变器有输出过电压和过电流保护。
（5）实际选择逆变器的规格为：逆变器在很多场合，都需要提供220VAC、110VAC的交流电源。由于太阳能的直接输出一般都是12VDC、24VDC、48VDC、96VDC、192VDC。为能向220VAC的电器提供电能，需要将太阳能发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器。在某些场合，需要使用多种电压的负载时，也要用到DC-DC逆变器。
逆变器数量：1台。

第六章 家用光伏发电系统优点和缺点
6.1 家用光伏发电系统优点
（1）太阳能取之不尽，用之不竭，地球表面接受的太阳辐射能，能够满足全球能源需求的1万倍。只要在全球4%沙漠上安装太阳能光伏系统，所发电力就可以满足全球的需要。太阳能发电安全可靠，不会遭受能源危机或燃料市场不稳定的冲击。
（2）太阳能随处可处，可就近供电，不必长距离输送，避免了长距离输电线路的损失；
（3）太阳能不用燃料，运行成本很低；
（4）太阳能发电没有运动部件，不易用损坏，维护简单，特别适合于无人值守情况下使用；
（5）太阳能发电不会产生任何废弃物，没有污染、噪声等公害，对环境无不良影响，是理想的清洁能源；
（6）太阳能发电系统建设周期短，方便灵活，而且可以根据负荷的增减，任意添加或减少太阳能方阵容量，避免浪费。

6.2 家用光伏发电系统缺点
（1）地面应用时有间歇性和随机性，发电量与气候条件有关，在晚上或阴雨天就不能或很少发电；
（2）能量密度较低，标准条件下，地面上接收到的太阳辐射强度为1000W/M^2。大规格使用时，需要占用较大面积；
（3）价格比较贵，为常规发电的3到15倍，初始投资高。

参考文献
[1] 李玲，廖卫兵，刘波，张发云，等．新余学院光伏发电系统示范工程分析[J]．新余高专报，2010，17（3）：12—14．
[2] 中国气象局．地面气象观测规范[M]．北京：气象出版社，2008．
[3] 蒋华庆，贺广零，兰云鹏．光伏电站设计技术(第一版)[M].北京：中国电力出版社，2013：116—117．
[4] 贺广零，蒋华庆，单建东，等．光伏方阵风荷载模型研究[J]．电力建设，2012，33（10）：5—8 ．
[5] 施涛．光伏发电的微观选址[J]．电气应用，2012（1）：15—15 ．
[6] 中国光伏网，光伏系统的防雷设计与施工[S]．2010．
[7] 王克挺．光伏发电工程全过程项目管理应用研究[D]．北京：华北电力大学（北京），2011．
[8] 杨金焕．太阳能光伏发电应用技术[M]．北京：电子工业出版社，2009．
[9] 颜慧，吕军，金秋等 ．太阳能光伏发电技术[M]．北京：中国水利水电出版社，2014．8．
