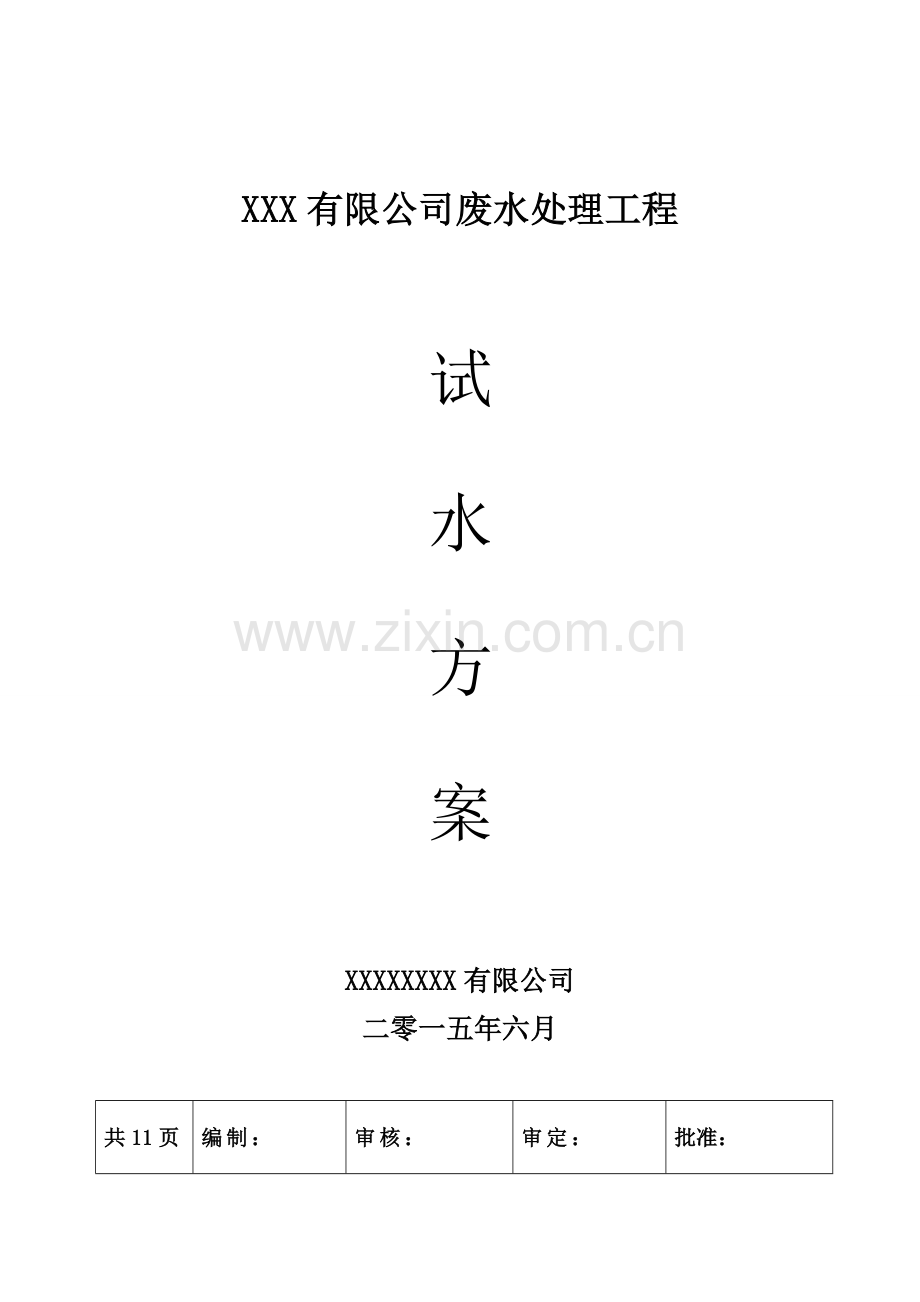

XXX有限公司废水处理工程
试
水
方
案
XXXXXXXX有限公司
二零一五年六月
共11页
编制：
审核：
审定：
批准：

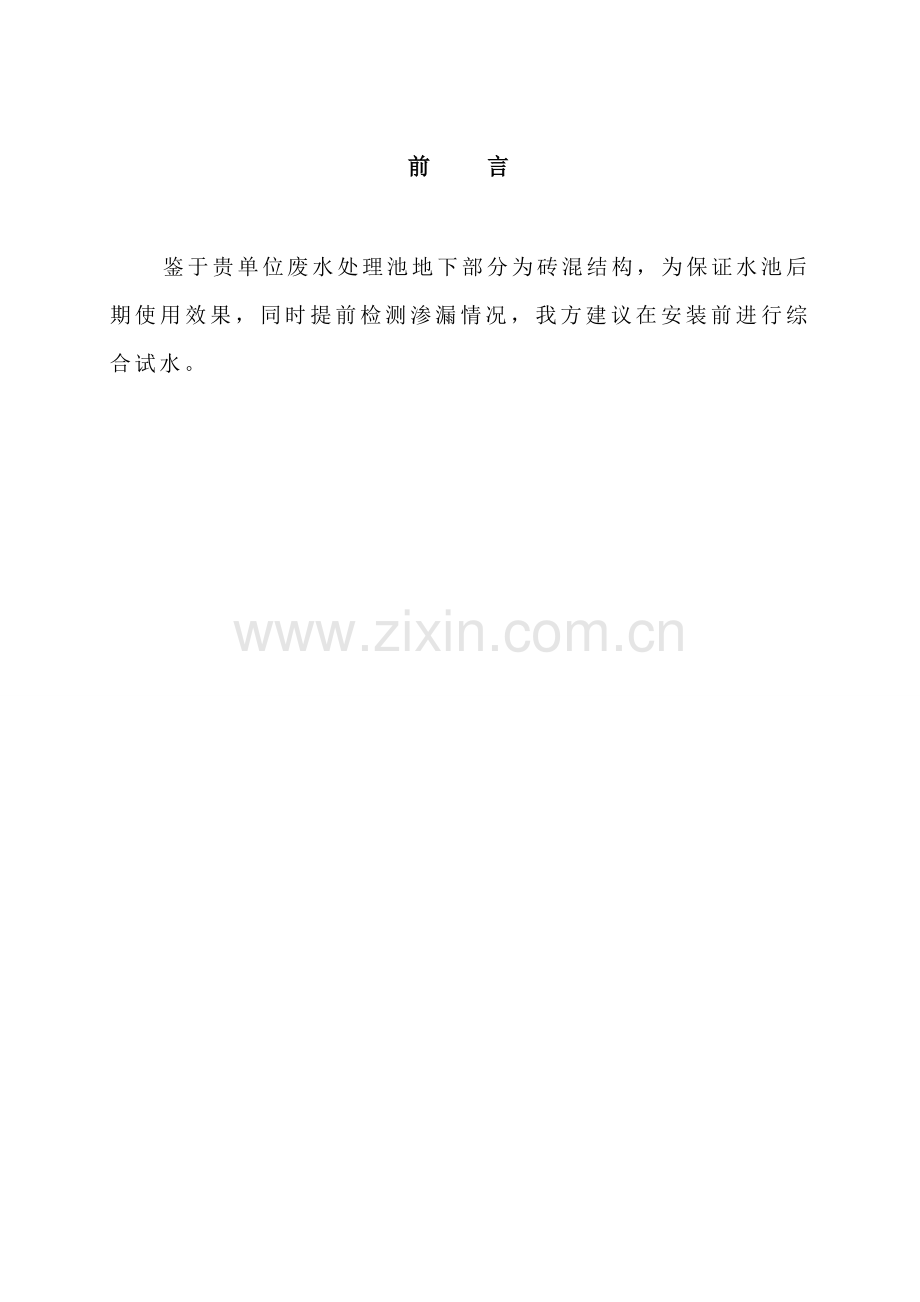

前 言
鉴于贵单位废水处理池地下部分为砖混结构，为保证水池后期使用效果，同时提前检测渗漏情况，我方建议在安装前进行综合试水。
目 录
一 工程概况 3
二 闭水试验应具备条件 4
2.1、水池闭水试验条件 4
2.2、水池闭水试验前准备工作 4
2.3、水池闭水试验前列检查工作 5
三 闭水试验程序 5
四 一般水池满水试验方法 1
4.1准备工作 1
4.2充水 1
4.3水位观测 2
4.4蒸发量测定 2
4.5水池的渗水量 2
4.6水池观测要求 3
五 降水池满水试验方法 5
5.1充水 5
5.2水位观测 5
5.3蒸发量测定 5
5.4水池的渗水量 5
5.5水池观测要求 5
六 安全 6
七 施工注意事项 7
八 水池满水试验报告要求 7
附：
1、水池满水试验记录表格
2、水池满水试验沉降记录表格
3、水池满水试验裂缝记录
一 工程概况
工程名称：*****有限公司废水治理工程
工程地点：***********
闭水工程介绍：
序号
单位工程名称
座数
设计尺寸（m）
用水量（m3）
1
混凝沉淀池
2
5.0×2.0×3.5m
70
2
调节池
1
12.0×6.0×5.5m
396
3
配水井
1
8.0×3.0×5.5m
120
4
UASB
2
Φ12×7m
1583
5
接触氧化池
1
20.0×14.0×5.5m
1400
6
沉淀池
2
5.0×3.0×5.5m
150
7
中间水池
1
3.0×2.0×4.5m
270
8
BAF池
2
3.0×3.0××5.5m
99
9
反冲洗池
1
4.0×3.0×5.5m
66
10
污泥浓缩池
1
4.0×4.0×5.5m
88
合计
编制依据：《给排水构筑物施工及验收规范》（GBJ114-90）。
二 闭水试验应具备条件
2.1、水池闭水试验条件
1）水池施工完毕；
2）水池养护期已满；
3）池体的混凝土达到100%设计强度；
2.2、水池闭水试验前准备工作
1）将池内清理干净，修补池内外的缺陷等；
2）检查充水设施；
3）充水的水源并做好充水和放水系统的设施。
2.3、水池闭水试验前列检查工作
1)外观质量检查合格；
2)构筑物内清理完毕,无杂物积水现象；
3)闭水试验所需材料设备进场,人员到位；
4）各项工作符合安全规定。
三 闭水试验程序
注水浸泡
封堵预留孔
清理检查
施工准备
缓慢放水
验收
检查检测
四 一般水池满水试验方法
根据设计要求每个构筑物都必须在其主体结构混凝土达到100%设计强度后，用以考核检验废水处理构筑物的渗水量是否达到标准要求，以免废水渗漏，再次污染环境，而且也避免钢筋混凝土结构内钢筋遭受腐蚀，影响结构安全。逐池缓慢地放水试验，发现渗漏点要做好标记。试水水位应放至正常使用的最高水位，经三个昼夜的观察、记录，无渗漏再逐步放水。
4.1准备工作
充水之前首先将池内清理干净，以免充水后池内浮渣漂浮水面，影响测试精度。池内外缺陷要修补平整，同时还必须严格检查充水及排水闸口，不得有渗漏现象发生，在完成上述工作后即可在池壁内侧画线标注标高控制线，接下来就是做好充水和放水系统的准备。
4.2充水
1、向水池内充水宜分三次进行：第一次充水为设计水深的1/3；第二次充水为设计水深的2/3；第三次充至设计水深。
2、对大、中型水池，可先充水至池壁底部的施工缝以上，检查底板的抗渗质量，当无明显渗漏时，再继续充水至第一次充水深度。
3、充水时的水位上升速度不宜超过2m/d。相邻两次充水的间隔时间，不应小于24h。
4、每次充水宜测读24h的水位下降值，计算渗水量，在充水过程中和充水以后，应对水池作外观检查。当发现渗水量过大时，应停止充水。待作出处理后方可继续充水。
5、当设计单位有特殊要求时，应按设计要求执行。
4.3水位观测
1、充水时的水位可用水位标尺测定。
2、充水至设计水深可进行渗水量测定时，应采用水位测针测定水位。水位测针的读数精度应达到1/10mm。
3、充水至设计水深后至开始进行渗水量测定的间隔时间，应不少于24h。
4、测读水位的初读数与末读数之间的间隔时间，应为24h。
5、连续测定的时间可依据实际情况而定，如第一天测定的渗水量符合标准，应再测定一天；如第一天测定的渗水量超过允许标准，而以后的渗水量逐渐减少，可继续延长观测。
4.4蒸发量测定
1、现场测定蒸发量的设备，可采用直径约为50cm，高约为30cm的敞口钢板水箱，并设有测定水位的测针。水箱应检验，不得渗漏。
2、水箱应固定在水池中，水箱中充水深度可在20cm左右。
3、测定水池中水位的同时，测定水箱中的水位。
4.5水池的渗水量
水池的渗水量按下式计算：
q=A1［(E1- E2)- (e1- e2)］/ A2
式中 q —渗水量(L/m2.d);
A1—水池的水面面积(m2)
A2—水池的浸湿总面积(m2)
E1—水池中水位测针的初读数，即为初读数(mm)
E2—测读E1后24h水池中水位测针末的读数，即末读数(mm)
e1—测读E1时水箱中水位测针的读数(mm)
e2—测读E2时水箱中水位测针的读数(mm)
注：1）当连续观测时，前次的E2、e2，即为下次的E1、e1
2）雨天时，不做满水试验渗水量的测定。
3) 按上式计算结果，渗水量如超过规定标准，应经检查，处理后重新进和行测定。
渗水量标准（q）：钢筋砼水池不得超过2L/m2•d；砖石砌体水池不得超过3L/m2•d；
4.6水池观测要求
1、水池沉降测量采用相对标高测量，测量参照基准点及测量点要求稳定可靠。
2、单池测量点不少于4个，有伸缩缝的不少于8个（园形池均布，矩形池设在角点）。两个测点间距大于25m时中间增加一个测量点。
3、池体标高测量的读数精度应达到1/10mm。
4、标高测量采用连续测量，测量周期不大于8小时。
5、水池充水至设计最高水位后，水池沉降量连续测量，如第一天测量符合标准，应最少再测定一天。如水池继续沉降，则应继续延长测量，至水池沉降停止后，应最少再测定一天。
6、水池内排出后，水池沉降量连续测量，应最少再测定一天。如水池上升，则应继续延长测量，至水池上升停止后，应最少再测定一天。
7、满水试验时，必须配备专职观察人员对水池连续观察，观察周期不大于2小时。
8、如出现以下任何一种情况，应停止充水，排空水池内已有水，并且必须在1小时内排出最后一次进水量，4小时内排空。排水及排水后时应加池体观察及沉降测量。
a、水池沉降量超过设计值时；
b、水池不均匀沉降量超过设计值时；
c、沉体任何部位出现裂缝时。
注：#######有限公司废水处理工程水池设计最大允许沉降量为18mm，最大允许不均匀沉降量为5mm。
五 降水池满水试验方法
已沉降水池满水试验方法用于水池施工完华，养护期已满，未满水试验水池已现沉降但未出现裂缝的的水池。
未满水试验水池已出现裂缝的水池不能试验。
5.1充水
1、向水池内充水宜分多次进行，每次充水量为500mm。
2、充水时的水位上升速度不宜超过0.1m/h。相邻两次充水的间隔时间，不应小于24h。
3、每次充水宜测读24h的水位下降值，计算渗水量，在充水过程中和充水以后，应对水池作外观检查。当发现渗水量过大，水池裂缝及其它不正常现象，应停止充水，且立即排水，待处理。
5.2水位观测
水位观测同一般水池满水试验方法
5.3蒸发量测定
蒸发量测定同一般水池满水试验方法
5.4水池的渗水量
水池的渗水量同一般水池满水试验方法
5.5水池观测要求
1、水池沉降测量，采用绝对标高测出累计沉降量，用相对标高测出沉降差，但测量基准点及测量点要求稳定可靠。
2、单池测量点不少于4个，有伸缩缝的不少于8个（园形池均布，矩形池设在角点）。两个测点间距大于25m时中间增加一个测量点。
3、池体标高测量的读数精度应达到1/10mm。
4、标高测量采用连续测量，测量周期不大于4小时。
5、水池充水至设计最高水位后，水池沉降量连续测量，如第一天测量符合标准，应最少再测定二天。如水池继续沉降，则应继续延长测量，至水池沉降停止后，应最少再测定二天。
6、水池内排出后，水池沉降量连续测量，应最少再测定二天。如水池上升，则应继续延长测量，至水池上升停止后，应最少再测定二天。
7、满水试验时，必须配备专职观察人员对水池连续观察，观察周期不大于2小时。
8、如出现以下任何一种情况，应停止充水，排空水池内已有水，并且必须在1小时内排出最后一次进水量，4小时内排空。排水及排水后时应加强池体观察及沉降测量。
a、水池沉降量超过30mm时；
b、水池不均匀沉降量超过10mm时；
c、沉体任何部位出现裂缝时；
六 安全
1、做好安全技术交底，严格执行安全技术操作规程，严禁违章指挥违章操作；
2、施工范围内的过路口，以及沟、槽等危险部位，必须设置护栏，加盖等防护措施，并设置警示标志，夜晚要挂红灯；
3、各机电设备应由专人看管，电气必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业；
4、上下水池要用梯子，梯子要坚固放稳；
5、在对水池内水位进行检测时，上下水池应注意安全。
七 施工注意事项
1、闭水试验是对各水池施工质量总检验的重要环节之一，必须引起足够的重视。渗水量的合格与否与施工过程中每一工序都有一定关系。
2、加强试验前对检查每一个水池、管道连接处的全面检查和整修。
3、试验过程中，如遇较大面积的渗水或漏水，应及时将管内水抽出，进行处理，待处理强度达到要求时，再次灌水试验，直至合格为准。
八 水池满水试验报告要求
水池满水试验报告应包括以下内容：
1、各水池满水试验原始数据表格
2、各水池满水试验测量数据总结
3、各水池满水试验得出结论，再进入下一步施工工序。
4、出现不合格项时，提出处理意见。
水池满水试验记录
工程名称 建设单位
水池名称 施工单位
水 池 结 构
水池渗水量
（L/m2•d）
水池平面尺寸 (m)
水面面积
A1(m2)
水深（m）
湿润面积
A2(m2)
测读记录
初读
末读
两次读数差
测读时间（年、月、日、时、分）
水池水位E（mm）
蒸发水箱水位e(mm)
大气温度（oC）
水温（oC）
实际渗水量
（L/m2•d）
（L/m2•d）
占允许量的百分率
参加单位和人员
建设单位
设计单位
施工单位
注：表中初读和末读为相邻二次测量值的前一次和后一次。
水池满水试验沉降记录
工程名称 建设单位
水池名称 施工单位
水 池 结 构
水池平面尺寸 (m)
测读时间（年、月、日、时、分）
水深（m）
测读记录
初读（m）
末读（m）
两次读数差
1＃测量点
2＃测量点
3＃测量点
4＃测量点
5＃测量点
6＃测量点
7＃测量点
8＃测量点
最大实际沉降量
mm
mm
占允许量的百分率
最大不均匀沉降量
mm
mm
占允许量的百分率
参加单位和人员
建设单位
设计单位
施工单位
注：表中初读和末读为相邻二次测量值的前一次和后一次。
水池满水试验裂缝记录
工程名称 建设单位
水池名称 施工单位
水 池 结 构
水深（m）
测读时间（年、月、日、时、分）
有无裂缝
新增裂缝宽度（m）
新增裂缝长度（mm）
测读时间（年、月、日、时、分）
有无裂缝
新增裂缝宽度（m）
新增裂缝长度（mm）
测读时间（年、月、日、时、分）
有无裂缝
新增裂缝宽度（m）
新增裂缝长度（mm）
测读时间（年、月、日、时、分）
有无裂缝
新增裂缝宽度（m）
新增裂缝长度（mm）
参加单位和人员
建设单位
设计单位
施工单位
