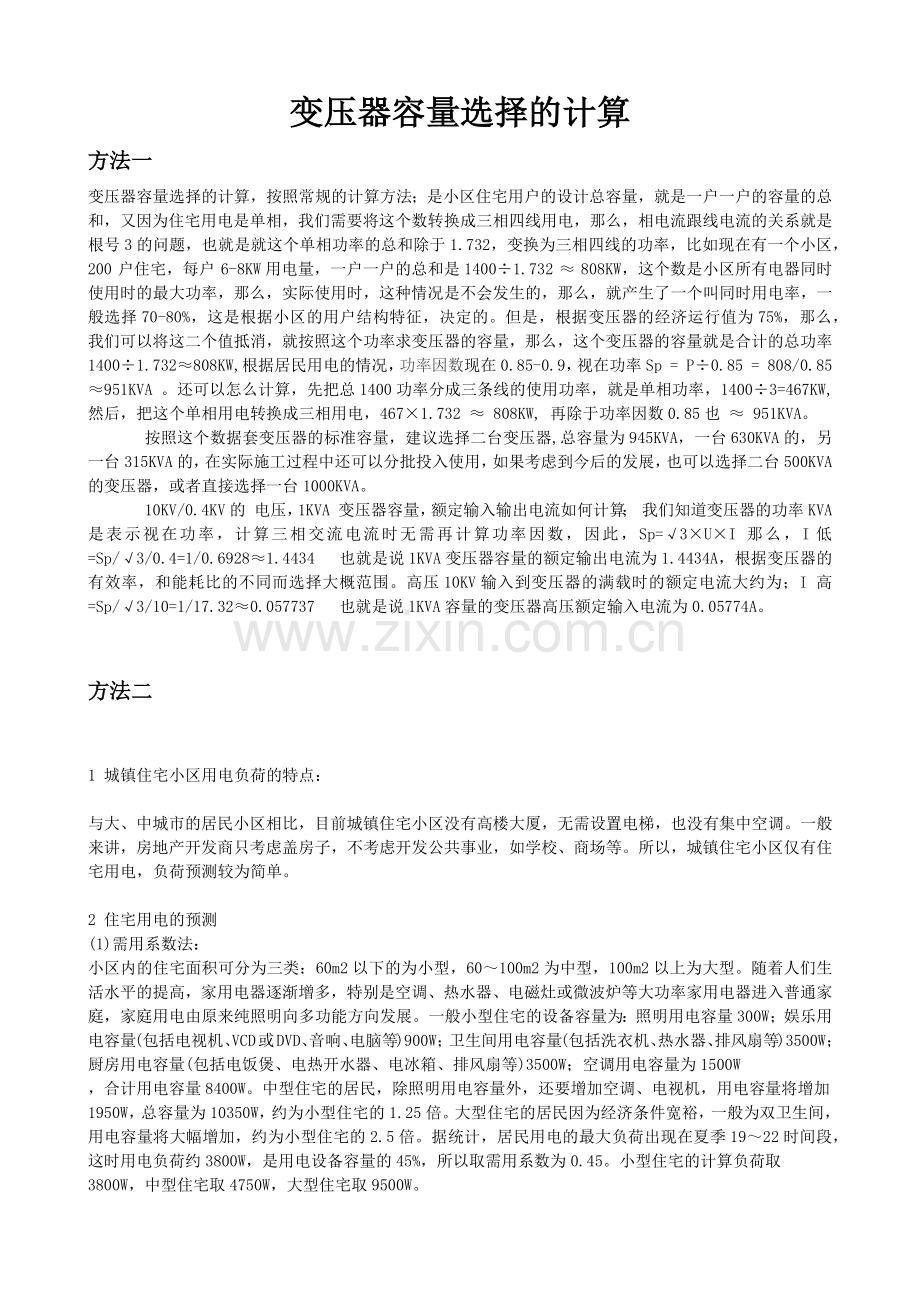

变压器容量选择的计算
方法一
变压器容量选择的计算，按照常规的计算方法；是小区住宅用户的设计总容量，就是一户一户的容量的总和，又因为住宅用电是单相，我们需要将这个数转换成三相四线用电，那么，相电流跟线电流的关系就是根号3的问题，也就是就这个单相功率的总和除于1.732，变换为三相四线的功率，比如现在有一个小区，200 户住宅，每户 6-8KW用电量，一户一户的总和是1400÷1.732 ≈ 808KW，这个数是小区所有电器同时使用时的最大功率，那么，实际使用时，这种情况是不会发生的，那么，就产生了一个叫同时用电率，一般选择70-80%，这是根据小区的用户结构特征，决定的。但是，根据变压器的经济运行值为75%，那么，我们可以将这二个值抵消，就按照这个功率求变压器的容量，那么，这个变压器的容量就是合计的总功率 1400÷1.732≈808KW,根据居民用电的情况，功率因数现在0.85-0.9，视在功率Sp = P÷0.85 = 808/0.85 ≈951KVA 。还可以怎么计算，先把总1400功率分成三条线的使用功率，就是单相功率，1400÷3=467KW,然后，把这个单相用电转换成三相用电，467×1.732 ≈ 808KW, 再除于功率因数0.85也 ≈ 951KVA。
    按照这个数据套变压器的标准容量，建议选择二台变压器,总容量为945KVA，一台630KVA的，另一台315KVA的，在实际施工过程中还可以分批投入使用，如果考虑到今后的发展，也可以选择二台500KVA的变压器，或者直接选择一台1000KVA。
    10KV/0.4KV的 电压，1KVA 变压器容量，额定输入输出电流如何计算； 我们知道变压器的功率KVA是表示视在功率，计算三相交流电流时无需再计算功率因数，因此，Sp=√3×U×I 那么，I低=Sp/√3/0.4=1/0.6928≈1.4434  也就是说1KVA变压器容量的额定输出电流为1.4434A，根据变压器的有效率，和能耗比的不同而选择大概范围。高压10KV输入到变压器的满载时的额定电流大约为；I 高=Sp/√3/10=1/17.32≈0.057737  也就是说1KVA容量的变压器高压额定输入电流为0.05774A。

方法二

1 城镇住宅小区用电负荷的特点：

与大、中城市的居民小区相比，目前城镇住宅小区没有高楼大厦，无需设置电梯，也没有集中空调。一般来讲，房地产开发商只考虑盖房子，不考虑开发公共事业，如学校、商场等。所以，城镇住宅小区仅有住宅用电，负荷预测较为简单。

2 住宅用电的预测
(1)需用系数法：
小区内的住宅面积可分为三类：60m2以下的为小型，60～100m2为中型，100m2以上为大型。随着人们生活水平的提高，家用电器逐渐增多，特别是空调、热水器、电磁灶或微波炉等大功率家用电器进入普通家庭，家庭用电由原来纯照明向多功能方向发展。一般小型住宅的设备容量为：照明用电容量300W；娱乐用电容量(包括电视机、VCD或DVD、音响、电脑等)900W；卫生间用电容量(包括洗衣机、热水器、排风扇等)3500W；厨房用电容量(包括电饭煲、电热开水器、电冰箱、排风扇等)3500W；空调用电容量为1500W
，合计用电容量8400W。中型住宅的居民，除照明用电容量外，还要增加空调、电视机，用电容量将增加1950W，总容量为10350W，约为小型住宅的1.25倍。大型住宅的居民因为经济条件宽裕，一般为双卫生间，用电容量将大幅增加，约为小型住宅的2.5倍。据统计，居民用电的最大负荷出现在夏季19～22时间段，这时用电负荷约3800W，是用电设备容量的45%，所以取需用系数为0.45。小型住宅的计算负荷取
3800W，中型住宅取4750W，大型住宅取9500W。

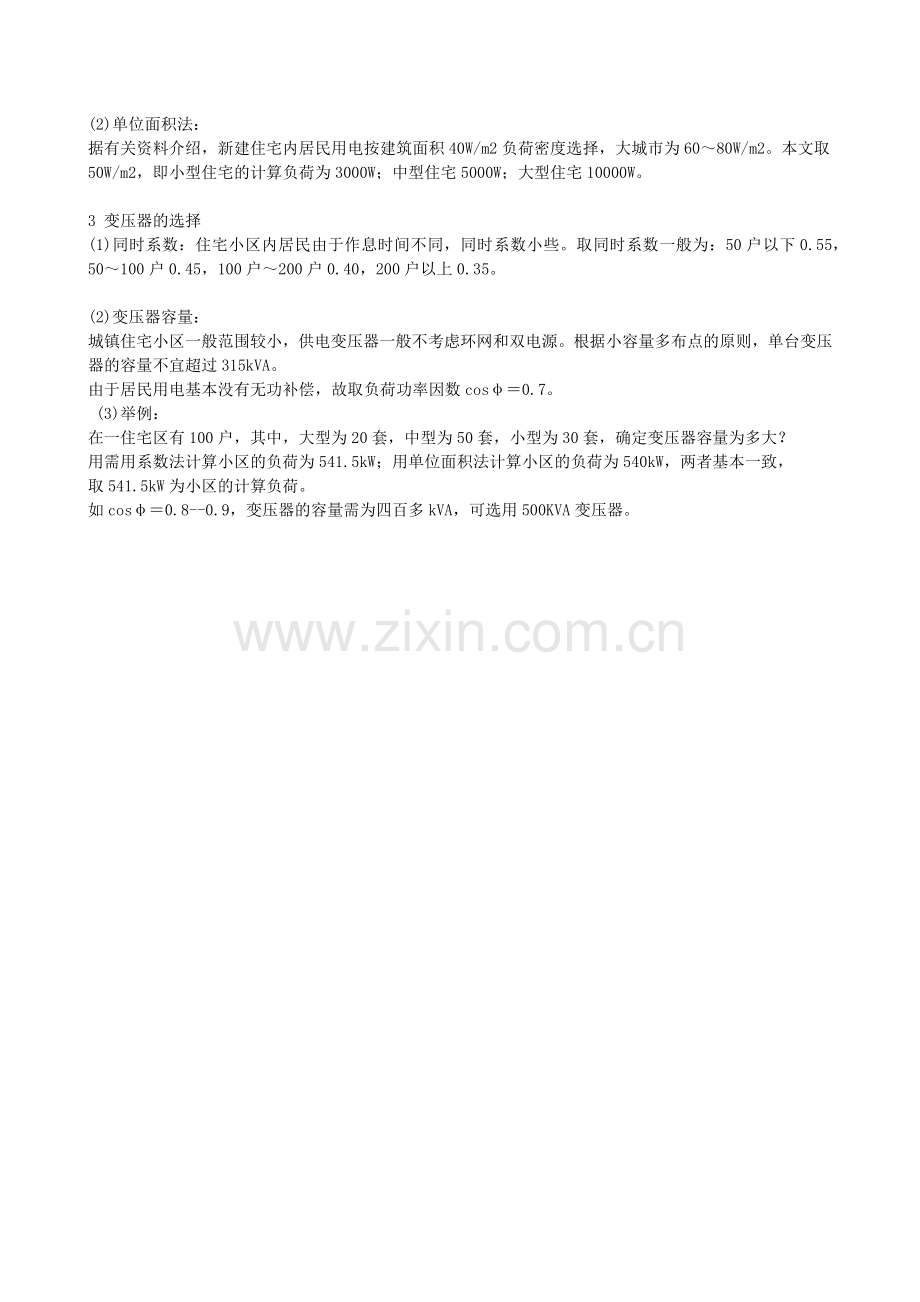

(2)单位面积法：
据有关资料介绍，新建住宅内居民用电按建筑面积40W/m2负荷密度选择，大城市为60～80W/m2。本文取50W/m2，即小型住宅的计算负荷为3000W；中型住宅5000W；大型住宅10000W。

3 变压器的选择
(1)同时系数：住宅小区内居民由于作息时间不同，同时系数小些。取同时系数一般为：50户以下0.55，50～100户0.45，100户～200户0.40，200户以上0.35。

(2)变压器容量：
城镇住宅小区一般范围较小，供电变压器一般不考虑环网和双电源。根据小容量多布点的原则，单台变压器的容量不宜超过315kVA。
由于居民用电基本没有无功补偿，故取负荷功率因数cosφ＝0.7。
(3)举例：
在一住宅区有100户，其中，大型为20套，中型为50套，小型为30套，确定变压器容量为多大？
用需用系数法计算小区的负荷为541.5kW；用单位面积法计算小区的负荷为540kW，两者基本一致，
取541.5kW为小区的计算负荷。
如cosφ＝0.8--0.9，变压器的容量需为四百多kVA，可选用500KVA变压器。
