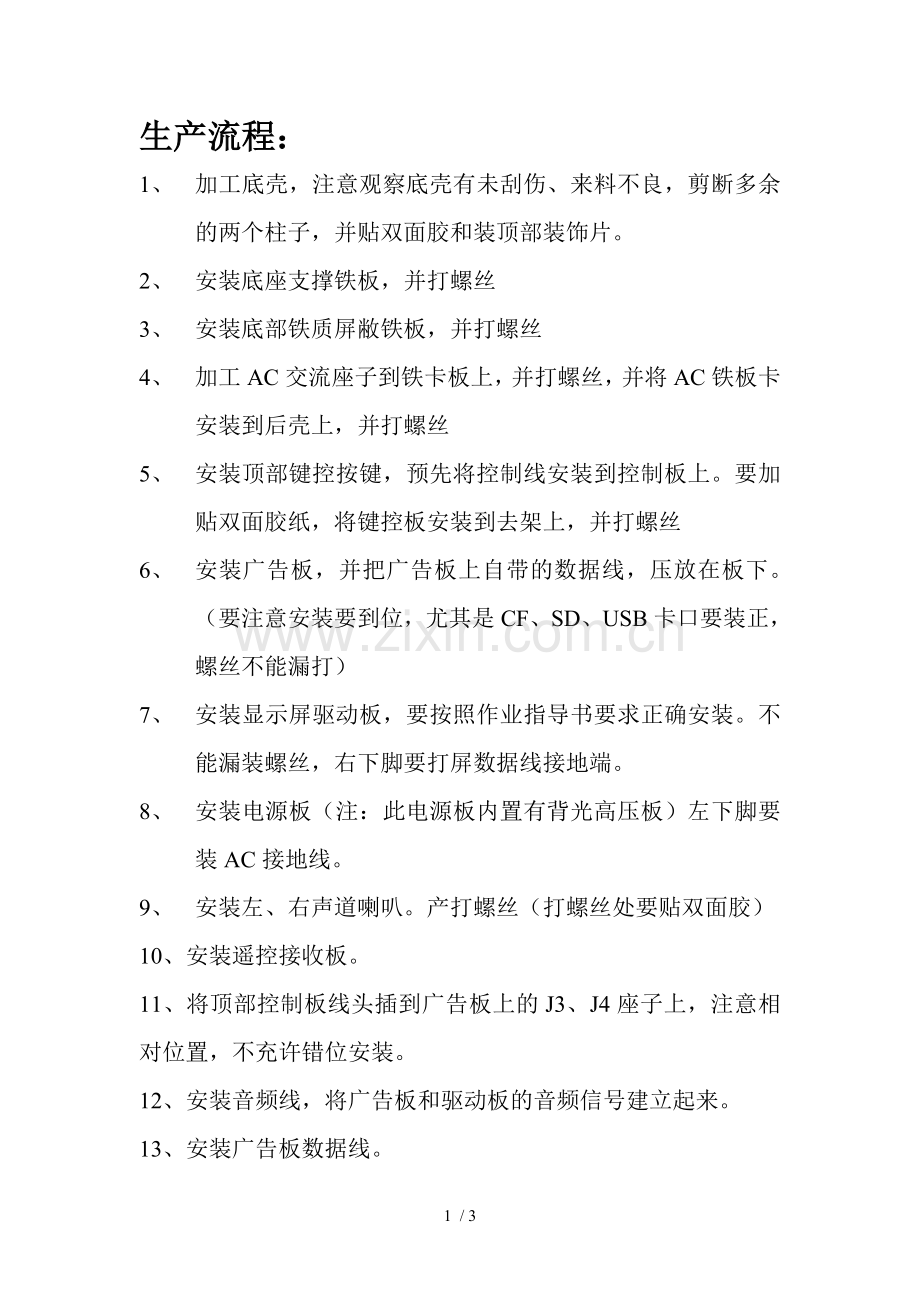

生产流程：
1、 加工底壳，注意观察底壳有未刮伤、来料不良，剪断多余的两个柱子，并贴双面胶和装顶部装饰片。
2、 安装底座支撑铁板，并打螺丝
3、 安装底部铁质屏敝铁板，并打螺丝
4、 加工AC交流座子到铁卡板上，并打螺丝，并将AC铁板卡安装到后壳上，并打螺丝
5、 安装顶部键控按键，预先将控制线安装到控制板上。要加贴双面胶纸，将键控板安装到去架上，并打螺丝
6、 安装广告板，并把广告板上自带的数据线，压放在板下。（要注意安装要到位，尤其是CF、SD、USB卡口要装正，螺丝不能漏打）
7、 安装显示屏驱动板，要按照作业指导书要求正确安装。不能漏装螺丝，右下脚要打屏数据线接地端。
8、 安装电源板（注：此电源板内置有背光高压板）左下脚要装AC接地线。
9、 安装左、右声道喇叭。产打螺丝（打螺丝处要贴双面胶）
10、安装遥控接收板。
11、将顶部控制板线头插到广告板上的J3、J4座子上，注意相对位置，不充许错位安装。
12、安装音频线，将广告板和驱动板的音频信号建立起来。
13、安装广告板数据线。

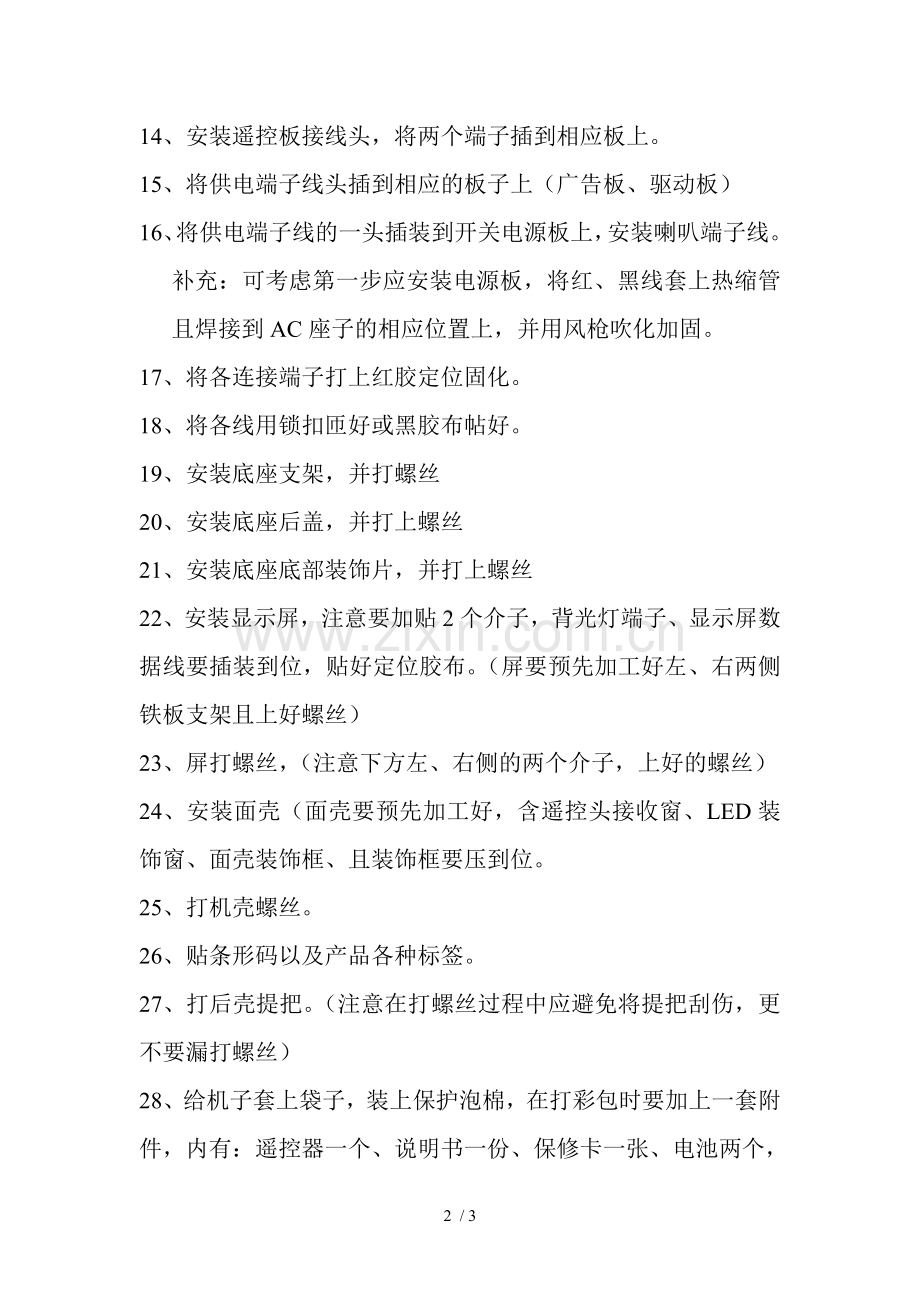

14、安装遥控板接线头，将两个端子插到相应板上。
15、将供电端子线头插到相应的板子上（广告板、驱动板）
16、将供电端子线的一头插装到开关电源板上，安装喇叭端子线。
补充：可考虑第一步应安装电源板，将红、黑线套上热缩管且焊接到AC座子的相应位置上，并用风枪吹化加固。
17、将各连接端子打上红胶定位固化。
18、将各线用锁扣匝好或黑胶布帖好。
19、安装底座支架，并打螺丝
20、安装底座后盖，并打上螺丝
21、安装底座底部装饰片，并打上螺丝
22、安装显示屏，注意要加贴2个介子，背光灯端子、显示屏数据线要插装到位，贴好定位胶布。（屏要预先加工好左、右两侧铁板支架且上好螺丝）
23、屏打螺丝，（注意下方左、右侧的两个介子，上好的螺丝）
24、安装面壳（面壳要预先加工好，含遥控头接收窗、LED装饰窗、面壳装饰框、且装饰框要压到位。
25、打机壳螺丝。
26、贴条形码以及产品各种标签。
27、打后壳提把。（注意在打螺丝过程中应避免将提把刮伤，更不要漏打螺丝）
28、给机子套上袋子，装上保护泡棉，在打彩包时要加上一套附件，内有：遥控器一个、说明书一份、保修卡一张、电池两个，电源线一根。
30、装箱封口后，加贴防拆保护标贴、合格证、产品名称标签（上含有品名、产品型号、规格、数量、重量、日期、客户名等）最后盖上出货章。
