单柱式交通标志
1、 工艺流程
施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离
2、施工工艺
（1）施工放样
安装的标志应与交通流方向几乎成直角(按设计或计算确定)，在曲线路段，标志的设置应由交通流的行进方向来确定。
（2）标志基础
基坑采用人工辅以小型机具开挖。现浇砼时，大型基础砼模采用钢模拼装，小型基础可不立模板，基底承载力应满足要求。立模、钢筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。浇筑好的砼基础应进行养护，安装支柱前完成基坑回填夯实。
（3） 立柱制作、安装
①严格按设计文件要求选购材料，所有钢板(管)按设计文件要求必须有材质证明，经监理工程师验收方可加工。
②钢材按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，一定要切割成焊口。
③焊条必须选用设计文件及国标要求的材料，焊缝厚度必须达到设计文件要求，焊好后材料应检查焊缝厚度及平滑度。
④将焊好的结构进行酸洗处理，必须洗干净，以确保除锈的彻底性。
⑤将酸洗处理的铁件，浸放在热镀锌槽中，镀锌要均匀，必须保证镀锌厚度。

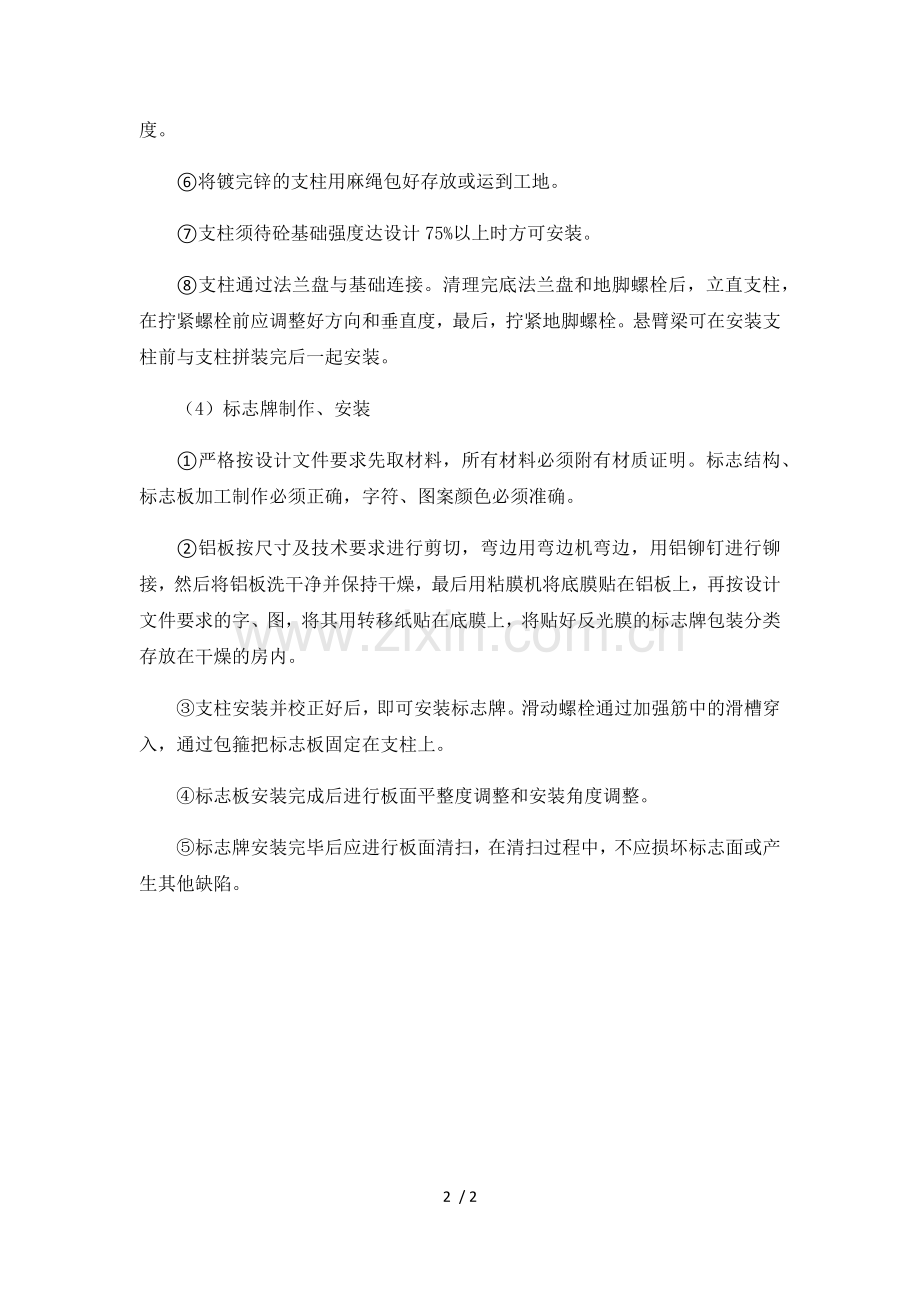

⑥将镀完锌的支柱用麻绳包好存放或运到工地。
⑦支柱须待砼基础强度达设计75%以上时方可安装。
⑧支柱通过法兰盘与基础连接。清理完底法兰盘和地脚螺栓后，立直支柱，在拧紧螺栓前应调整好方向和垂直度，最后，拧紧地脚螺栓。悬臂梁可在安装支柱前与支柱拼装完后一起安装。
（4）标志牌制作、安装
①严格按设计文件要求先取材料，所有材料必须附有材质证明。标志结构、标志板加工制作必须正确，字符、图案颜色必须准确。
②铝板按尺寸及技术要求进行剪切，弯边用弯边机弯边，用铝铆钉进行铆接，然后将铝板洗干净并保持干燥，最后用粘膜机将底膜贴在铝板上，再按设计文件要求的字、图，将其用转移纸贴在底膜上，将贴好反光膜的标志牌包装分类存放在干燥的房内。
③支柱安装并校正好后，即可安装标志牌。滑动螺栓通过加强筋中的滑槽穿入，通过包箍把标志板固定在支柱上。
④标志板安装完成后进行板面平整度调整和安装角度调整。
⑤标志牌安装完毕后应进行板面清扫，在清扫过程中，不应损坏标志面或产生其他缺陷。
